I.В чём суть регулирования мощности?

Регулирование мощности, осуществляемое регулятором мощности, по сути представляет собой активное управление средней электрической мощностью на нагревательной нагрузке. Под нагрузкой здесь понимаются распространённые электрические нагревательные трубки, металлические резистивные проволоки и инфракрасные излучающие лампы, а также стержни из карбида кремния и нагревательные элементы из дисилицида молибдена, используемые в высокотемпературных условиях, и даже специальные нагреватели, питаемые через понижающие трансформаторы.

Общее количество электрической энергии, потребляемой нагрузкой из сети, напрямую определяет её тепловую мощность. Чем больше подводимая электрическая энергия, тем больше тепла выделяется в единицу времени; и наоборот, чем меньше подводимая электрическая энергия, тем меньше тепловая мощность. Функция регулятора мощности заключается в динамическом изменении доли электрической энергии, подаваемой на нагрузку, посредством электронного управления, тем самым эффективно влияя на скорость нагрева и поддерживая температуру вблизи заданного значения.

II.На какие команды опирается регулятор мощности при работе?

В архитектуре замкнутого контура управления температурой сам регулятор мощности напрямую не измеряет изменения температуры. Вместо этого он выступает как исполнительный терминал, получая инструкции от вышестоящего блока управления. Эти инструкции обычно выдаются регулятором температуры, программируемым логическим контроллером или распределённой системой управления.

Типы широко используемых командных сигналов включают: сигналы токовой петли 4–20 мА, сигналы постоянного напряжения 0–10 В, низковольтные аналоговые сигналы 1–5 В и импульсные модулированные сигналы определённых частот. Как правило, амплитуда командного сигнала положительно коррелирует с требуемой мощностью — более сильный сигнал означает, что системе требуется увеличение выходной мощности, тогда как более слабый сигнал указывает на снижение мощности. Это привело к разделению ролей, где регуляторы температуры отвечают за «оценку и принятие решений», а регуляторы мощности — за «исполнение мощности».

III.Как изменяется регулирование мощности в зависимости от условий работы?

Возьмём в качестве примера промышленную сушильную печь с циркуляцией горячего воздуха: заданная температура установлена на уровне 180℃. На этапе первоначального запуска температура печи значительно ниже заданного значения. После ПИД-расчёта регулятор температуры выдаёт сигнал управления высокой амплитуды. На основе этого регулятор мощности устанавливает более высокий уровень выходной мощности, заставляя нагревательные элементы работать на полной мощности, обеспечивая быстрый нагрев.

По мере того как температура печи постепенно приближается к порогу 180 °C, управляющий сигнал, выдаваемый регулятором, начинает ослабевать. Регулятор мощности синхронно снижает выходную мощность, чтобы предотвратить превышение целевого значения из-за тепловой инерции. Когда система переходит в стационарный режим поддержания температуры, выходная мощность стабилизируется на более низком уровне, который используется лишь для компенсации теплопотерь корпуса печи в окружающую среду, тем самым удерживая колебания температуры в пределах допустимой полосы.

IV. Как внутренние основные компоненты обеспечивают регулирование мощности?

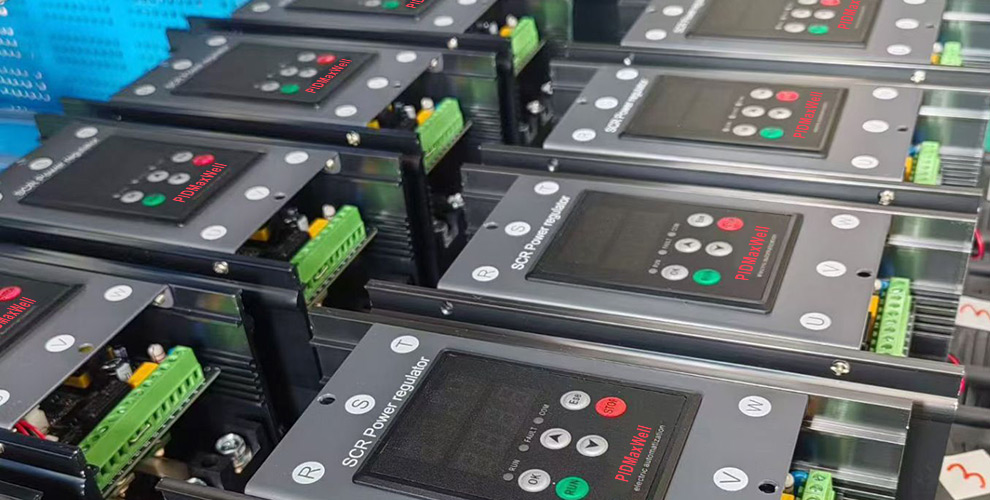

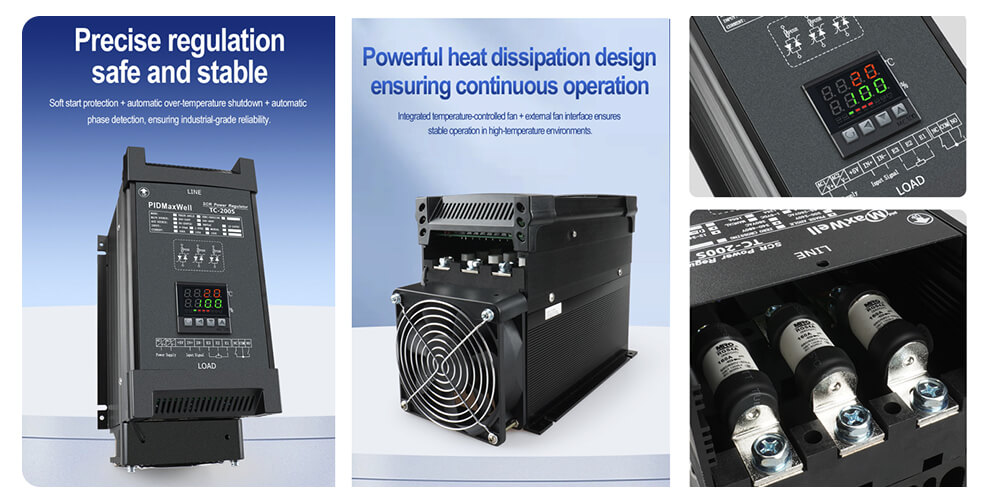

В основе регулятора мощности обычно используется полупроводниковый управляемый выпрямительный прибор — тиристор (SCR) — в качестве коммутационного элемента. Этот прибор обладает характеристикой проводимости с управлением по затвору, что позволяет ему начинать проводимость в определённой фазовой точке переменного тока.

Путём регулировки времени импульса запуска можно точно контролировать длительность проводимости тиристора в каждом полупериоде сетевой частоты; либо, комбинируя состояния включения и выключения в пределах полного периода, можно изменять коэффициент передачи энергии за единицу времени. Этот механизм непрерывной динамической регулировки позволяет регулятору мощности точно изменять среднюю мощность нагрузки, что является технологической основой его значительного преимущества в точности температурного контроля по сравнению с традиционными электромагнитными контакторами.

V. В чём различия между основными стратегиями регулирования мощности?

В настоящее время методы регулирования мощности, широко используемые в промышленности, можно в целом разделить на два типа: фазоимпульсное управление и управление по переходу через ноль.

Фазо-импульсное управление подходит для применений, требующих высокой непрерывности выходного сигнала. Его особенность заключается в отсечении угла проводимости каждой полуволны синусоиды переменного тока, в результате чего формируется выходная форма сигнала с усечённой фазой. Оно обеспечивает высокое разрешение регулирования, но может вызывать некоторые гармонические помехи.Управление с включением при переходе через ноль, напротив, выполняет включение или выключение в момент, когда переменное напряжение естественным образом проходит через ноль. Оно регулирует мощность путём изменения коэффициента проводимости полной синусоиды в пределах заданного временного окна. Этот метод оказывает меньшее воздействие и помехи на электросеть и особенно подходит для нагревательных нагрузок с чисто резистивными характеристиками.

VI. Какие типичные устройства не могут работать без регулятора мощности?

Регуляторы мощности играют ключевую роль во многих промышленных установках. К распространённым применениям относятся: различные промышленные резистивные печи, сушильные камеры постоянной температуры и влажности, линии термообработки металлов, туннельные сушильные каналы, сетчатые ленточные печи спекания, инфракрасные системы нагрева, оборудование для экструзии пластика, машины для термосварки упаковки, печи отжига стекла, печи обжига керамики и вспомогательные нагревательные устройства для химических реакторов.

Эти устройства обладают общими характеристиками: они имеют высокую мощность нагрева и строгие требования к равномерности и стабильности температурного поля и не могут соответствовать технологическим требованиям, полагаясь лишь на простое включение/выключение.

VII. Как качество регулирования мощности влияет на эффективность управления температурой?

Плавность регулирования мощности напрямую влияет на диапазон колебаний контролируемой температуры. Особенно когда температура близка к заданному значению, если выходная мощность не может плавно снижаться, система очень склонна к перерегулированию, вызывая кратковременные температурные пики.

Благодаря своим характеристикам непрерывной или высокоразрешающей ступенчатой регулировки регулятор мощности делает переходы между стадией нагрева, стадией приближения к заданному значению и стадией поддержания температуры более плавными и может эффективно подавлять температурные колебания, тем самым повышая качество динамического отклика и точность установившегося режима всей системы управления температурой.

VIII. Какие ключевые моменты следует учитывать при выборе и установке оборудования для проекта?

При внедрении регуляторов мощности необходимо комплексно учитывать несколько инженерных факторов. Во-первых, следует проверить номинальное рабочее напряжение, установившийся ток и пиковый ток нагрузки, чтобы убедиться, что они соответствуют мощности регулятора. Во-вторых, тип управляющего сигнала должен соответствовать выходному порту верхнего уровня. Кроме того, силовые устройства выделяют тепловые потери при работе, что требует соответствующих радиаторов и хорошей вентиляции внутри шкафа управления. Одновременно электрические соединения силовой цепи и управляющих клемм должны быть надёжными и обеспечивать хороший контакт, чтобы снизить риск локального перегрева из-за контактного сопротивления.

Если оборудование длительное время работает на полной нагрузке или если температура окружающей среды внутри шкафа высокая, температура перехода силовых модулей может повышаться, ускоряя старение компонентов и сокращая общий срок службы системы.

В целом процесс управления нагревательной мощностью с помощью регулятора мощности можно рассматривать как динамическое поведение замкнутого контура, которое в реальном времени регулирует среднюю подачу электрической энергии на нагрузку на основе внешних команд. Его внедрение позволяет промышленным системам нагрева выйти за пределы бинарного ограничения «полная мощность» или «полное отключение», превращая их в интеллектуальные узлы управления температурой, способные автоматически адаптировать интенсивность выходной мощности в зависимости от колебаний тепловой нагрузки.
