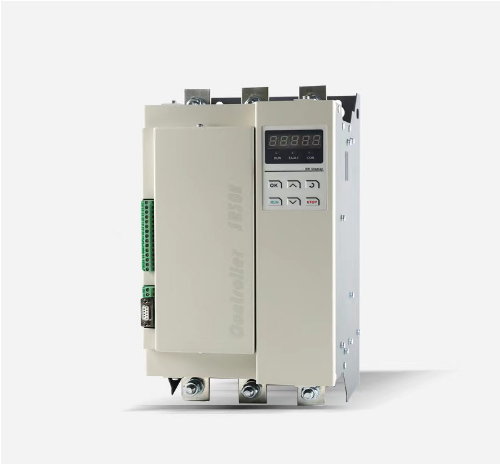

Управление SCR для нагревательных элементов из дисилицида молибдена (MoSi2)

Нагревательные элементы из дисилицида молибдена (MoSi2), такие как Kanthal Super, широко используются в высокотемпературных промышленных печах, работающих до 1800°C. Однако управление мощностью, подаваемой на эти элементы, требует специальных типов силовых контроллеров на основе кремниевых управляемых выпрямителей (SCR) или тиристоров из-за уникальных электрических характеристик MoSi2.

 Проблема: характеристики сопротивления MoSi2

Основной проблемой при управлении нагревательными элементами MoSi2 является их крайне высокий положительный температурный коэффициент сопротивления (PTC).

В отличие от стандартных резистивных проводов (таких как нихром), которые имеют относительно постоянное сопротивление, MoSi2 имеет крайне низкое сопротивление в холодном состоянии — практически ведёт себя как короткое замыкание. По мере нагрева элемента его сопротивление резко возрастает, часто в 10–16 раз по сравнению с холодным сопротивлением

Если на холодный элемент MoSi2 подать полное напряжение, он будет потреблять огромный пусковой ток (до 15 или 16 раз выше номинального рабочего тока). Этот мощный бросок тока может легко вывести из строя предохранители, вызвать срабатывание автоматических выключателей, насытить согласующие трансформаторы или повредить сам SCR-контроллер

 Требуемые характеристики SCR-контроллера

Для безопасного и эффективного управления нагревательными элементами MoSi2 SCR-контроллер должен быть оснащён специальными режимами управления и защитными функциями. Простые режимы включения/выключения или управление при переходе через ноль совершенно непригодны и приведут к отказу системы или её повреждению.

SCR-контроллер должен обладать следующими возможностями:

 1. Фазовое управление (Phase Angle Firing)

Контроллер должен поддерживать фазовое управление (также известное как управление по углу фазы). В этом режиме SCR включается только на часть каждого полупериода переменного тока. Изменяя угол включения, контроллер плавно регулирует действующее (RMS) напряжение и ток, подаваемые на нагрузку. Это необходимо для постепенной подачи мощности на холодный элемент с низким сопротивлением. Управление с переходом через ноль (zero-cross) нельзя использовать при холодном пуске, так как оно подаёт полное сетевое напряжение на целые периоды переменного тока, вызывая мгновенный перегруз по току.

 2. Плавный пуск

Функция плавного пуска обязательна. Плавный пуск автоматически ограничивает угол включения при подаче питания, а затем постепенно увеличивает его в течение заданного времени (обычно минимум 2–3 секунды). Такое постепенное нарастание напряжения предотвращает большие пусковые токи и защищает как нагревательный элемент, так и силовой трансформатор от насыщения

 3. Ограничение тока

Поскольку холодное сопротивление очень низкое, одного плавного пуска недостаточно. SCR должен иметь активную функцию ограничения тока. Контроллер непрерывно контролирует действующий ток (RMS) и автоматически уменьшает угол включения, чтобы удерживать ток ниже заданного безопасного предела независимо от требований системы управления температурой. Контроллер остаётся в режиме ограничения тока до тех пор, пока элемент не нагреется и его сопротивление не возрастёт до уровня, достаточного для саморегуляции тока.

 4. Переход к задержанному управлению / пакетному режиму (Burst Firing) (опционально, но рекомендуется)

Фазовое управление приводит к низкому коэффициенту мощности и создаёт значительные электрические гармоники. Современные продвинутые SCR-контроллеры (такие как Eurotherm EPower или Watlow Power Series) предлагают гибридный или "Transfer Mode".

• Во время холодного пуска SCR использует фазовое управление с ограничением тока.

• После того как элемент достигает рабочей температуры и его сопротивление стабилизируется, контроллер автоматически переключается на управление при переходе через ноль / пакетный режим (burst firing) (или задержанное включение при использовании трансформатора). Это значительно улучшает коэффициент мощности и снижает гармонические искажения в длительных режимах стабильной работы.

Особенности трансформатора

Элементы MoSi2 обычно работают при очень низких напряжениях и высоких токах, поэтому почти всегда питаются через понижающий изолирующий трансформатор.

Когда SCR управляет первичной обмоткой трансформатора:

• SCR должен быть рассчитан на работу с индуктивными нагрузками.

• Функции плавного пуска и задержанного включения критически важны для предотвращения насыщения сердечника трансформатора, что иначе вызвало бы большие токовые скачки и перегорание предохранителей [1] [2].

 Сводка рекомендаций

При выборе SCR-контроллера мощности для нагревательных элементов MoSi2 необходимо указать устройство со следующими функциями:

•Фазовое управление

•Плавный пуск (регулируемый, минимум 2–3 секунды)

•Ограничение тока (регулируемое)

•Поддержка индуктивных/трансформаторных нагрузок

• В идеале — автоматический режим переключения (от фазового управления к управлению при переходе через ноль/пакетному режиму) для повышения энергоэффективности и коэффициента мощности.

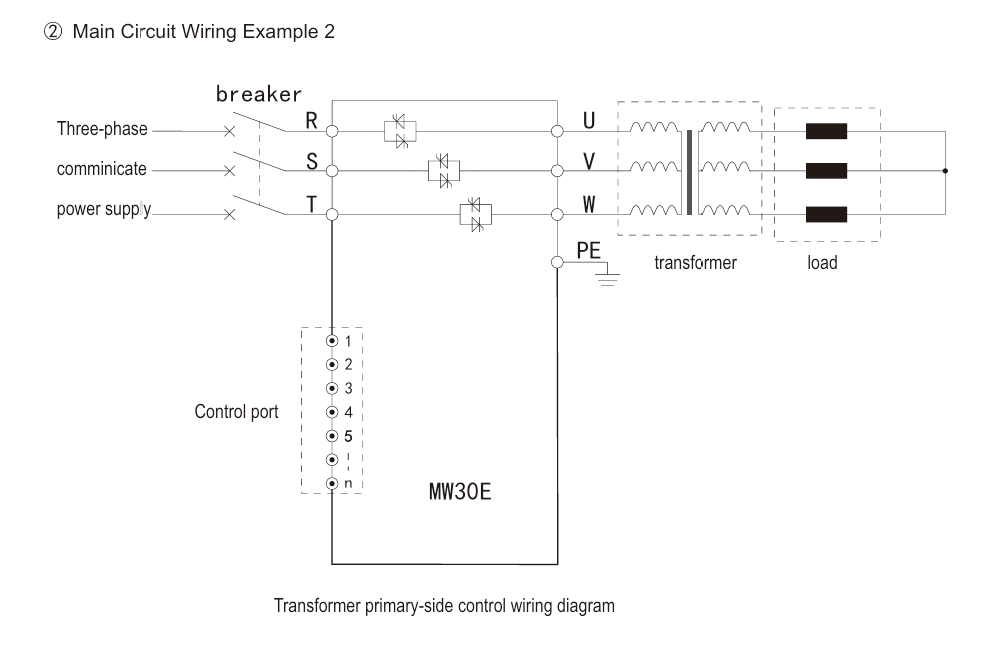

Схема подключения
