Многие клиенты в секторе электронагрева часто спрашивают нас в PIDMaxWell: "Как именно регулятор мощности регулирует мощность?" На самом деле клиентам важны не технические названия внутренних компонентов, а следующее: стабильна ли температура? Позволит ли это сэкономить на электроэнергии? Будут ли у оборудования неожиданные простои? И прослужат ли нагревательные элементы дольше? Как ведущий производитель регуляторов мощности, мы в PIDMaxWell часто работаем с такими областями применения, как промышленные печи, электрические печи, системы термообработки и инфракрасный нагрев. Давайте разберем это простым и понятным языком.

Регулятор мощности — это не стандартный механический переключатель. Его основная цепь содержит тиристор, также известный как SCR (кремниевый управляемый выпрямитель). Этот компонент действует как электронный затвор: ток может течь только после того, как затвор получает пусковой сигнал. Однако после того, как ток пошел, затвор не может «выключить его»; устройство отключается только тогда, когда переменный ток естественным образом пересекает нулевую точку. Поскольку у него нет физических контактов, он не страдает от износа, связанного с многократным открытием и закрытием традиционных контакторов. Он также обеспечивает быстрое реагирование, что делает его идеальным для процессов нагрева, требующих частых регулировок.

Мощность переменного тока чередуется между положительной и отрицательной, непрерывно пересекая нулевую точку. Тиристор имеет возможность проводить ток во время каждого полупериода сигнала переменного тока. При раннем срабатывании продолжительность проводимости больше, что подает больше энергии на нагрузку; при более позднем срабатывании продолжительность короче, что подает меньше энергии. Путем непрерывного изменения времени проводимости в течение каждого цикла регулируется средняя мощность, подаваемая на нагревательные элементы. Это приводит к более плавному температурному профилю, избегая хаотичных колебаний, которые часто наблюдаются в противном случае.

Этот метод регулирования времени проводимости известен как «фазовое управление». Его преимуществами являются точное регулирование и быстрый отклик, что делает его хорошо приспособленным для процессов, требующих высокой стабильности температуры. Однако, поскольку он «режет» форму волны переменного тока, он может вносить гармоники и электрические помехи. Если ваша установка имеет ограниченную емкость сети, чувствительное прецизионное оборудование поблизости или если вы используете несколько регуляторов мощности одновременно, это следует оценить заранее. В PIDMaxWell при оказании помощи клиентам в выборе правильного оборудования мы не только спрашиваем о номинальном токе; мы также запрашиваем информацию о типе нагрузки, условиях в сети и требуемом конкретном температурном профиле — все для обеспечения бесперебойной работы для клиента.

Другой метод — «управление с прохождением через ноль». Вместо переключения посреди полупериода этот метод заставляет тиристор (SCR) включаться или выключаться, когда напряжение находится около точки перехода через ноль, распределяя мощность на основе полных циклов. Например, позволяя току течь в течение одних циклов и отключая его в течение других, можно точно контролировать среднюю выходную мощность. Такой подход хорошо подходит для резистивных нагревательных нагрузок; он сводит к минимуму помехи в электрической сети и обеспечивает лучший коэффициент мощности. Обратная сторона заключается в том, что разрешение регулировки мощности зависит от количества циклов, что может привести к немного большим колебаниям температуры по сравнению с фазовым управлением. Выбор между этими методами должен основываться на конкретном применении, таком как прецизионная термообработка против общего воздуховодного или инфракрасного нагрева, а не только на цене.

Для конечного пользователя преимущества использования регулятора мощности ясны и ощутимы. Стабильные температуры обеспечивают однородность продукта и снижают уровень брака. Мощность подается только по мере необходимости, минимизируя потери энергии. Твердотельное переключение исключает необходимость в механических контакторах, тем самым избегая износа, вызванного частыми механическими операциями замыкания и размыкания. Кроме того, малое время отклика обеспечивает более плавные переходы между фазами нагрева и выдержки, что помогает продлить срок службы нагревательных элементов. В промышленных процессах нагрева, требующих частой регулировки мощности, опора на традиционные контакторы, которые форсируют жесткое включение/выключение, неизбежно приводит к механическому износу и эксплуатационным ударам, что в конечном итоге приводит к дорогостоящим простоям производства.

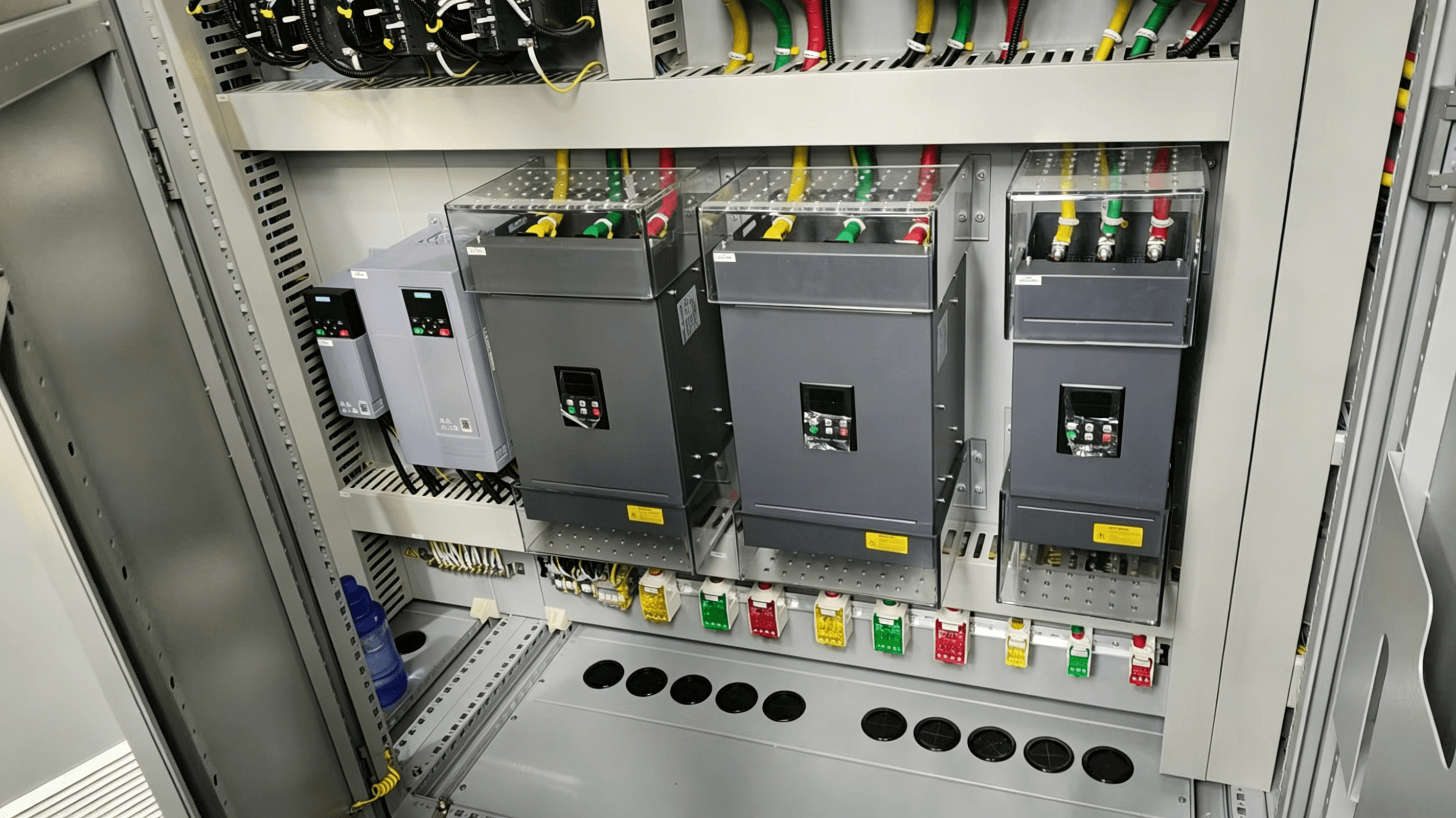

В PIDMaxWell мы концентрируем наши усилия на критически важных, скрытых от глаз деталях, которые напрямую влияют на производительность. Сюда входит создание запасов безопасности при выборе компонентов с учетом пусковых токов при холодном пуске и температуры окружающей среды, а также обеспечение правильного соответствия системы терморегулирования (вентиляторов, воздуховодов и радиаторов) пространству шкафа. Мы также обеспечиваем комплексную защиту от перегрузки по току, перенапряжения, перегрева и потери фазы. Наши блоки разработаны для полной интеграции с существующими системами контроля и управления, и каждое устройство проходит строгие испытания на старение под нагрузкой перед покиданием завода, чтобы минимизировать риск отказов на объекте. Когда клиент выбирает нас, он покупает не просто модуль; он инвестирует в надежное долгосрочное решение для управления питанием.

Существует также несколько распространенных ошибок, которых следует избегать во время работы. Слишком маленький шкаф или плохая вентиляция могут легко вызвать срабатывание сигнализации о перегреве. Плохой контакт клемм может привести к чрезмерному нагреву или даже выгоранию компонентов. Смешивание различных типов нагрузок может быть проблематичным, так как они могут потребовать разных методов запуска или настроек защиты. Кроме того, в средах со значительными помехами в электросети использование фазового управления должно быть тщательно оценено. Передача этих деталей производителю заранее обходится гораздо дешевле, чем устранение выхода оборудования из строя и последующая необходимость его замены. В конечном счете, регулятор мощности работает за счет использования тиристора (SCR) для модуляции проводимости переменного тока на основе сигналов управления, тем самым регулируя среднюю мощность, подаваемую на нагрузку. Тем не менее, то, что действительно нужно клиентам, — это стабильный контроль температуры, разумные затраты на энергию, минимальное время простоя оборудования и беспроблемное обслуживание.В PIDMaxWell — ведущем производителе регуляторов мощности — мы гарантируем удовлетворение этих потребностей благодаря тщательному вниманию к выбору продукции, управлению температурным режимом, защите систем, строгим испытаниям и кастомизации, предоставляя каждому клиенту решение, идеально адаптированное к его конкретным условиям эксплуатации.
