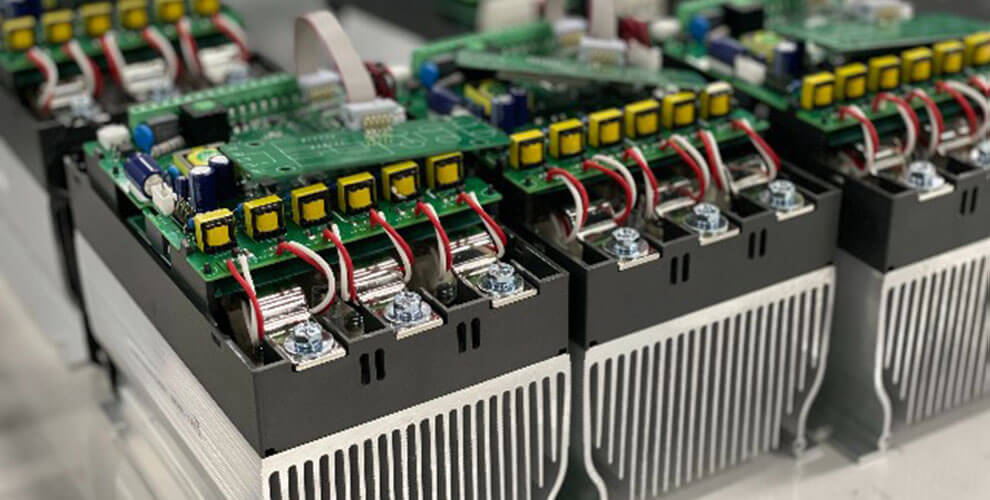

В процессе эксплуатации промышленного электронагревательного оборудования часто возникает запутанная ситуация: регулятор мощности показывает наличие выхода, а токоизмерительные клещи фиксируют ток — то есть оборудование не абсолютно холодное, — однако скорость нагрева заметно снизилась. Процесс, который раньше занимал полчаса для достижения заданной температуры, теперь может длиться час или дольше. В таких случаях регулятор мощности не обязательно является первопричиной. Регулятор мощности — это лишь один из компонентов системы регулирования выхода; другие факторы, такие как состояние нагрузки, электрические соединения, теплоизоляция и производственная нагрузка, также существенно влияют на эффективность нагрева. Приравнивание самого факта наличия тока к «нормальной выходной мощности» может легко направить поиск неисправностей по ложному пути.

I. Наличие выхода на регуляторе мощности не означает, что мощность нагрева не снизилась.

Показания тока на токоизмерительных клещах лишь подтверждают, что в цепи протекает ток; сами по себе они не доказывают, что мощность нагрева соответствует норме. Изменения выходного напряжения регулятора мощности, сопротивления нагрузки или схемы подключения могут изменить фактическую мощность. Например, если конкретная фаза ранее потребляла 80 А при нормальной работе, а теперь потребляет только 50 А — даже при условии, что регулятор мощности продолжает выдавать сигнал, — оборудование всё равно будет нагреваться, но его нагревательная способность явно снизилась. Поэтому при обнаружении выхода на регуляторе мощности лучше всего сравнить показания тока и напряжения с данными заведомо исправного состояния. Без надежной базовой линии одни лишь значения тока имеют ограниченную диагностическую ценность.

II. Частичная потеря нагрузки после регулятора мощности — распространенная причина медленного нагрева.

Крупногабаритное нагревательное оборудование обычно состоит из нескольких нагревательных элементов, таких как нагревательные трубки, спирали или пластины. При выходе из строя одного или нескольких элементов оставшаяся нагрузка продолжает работать, поэтому оборудование не прекращает нагрев полностью. Регулятор мощности продолжает подавать сигнал, и ток сохраняется, но общая выходная мощность снижается. Например, если система с общей номинальной мощностью 60 кВт теряет часть нагревательных элементов и остается только 40 кВт активной нагрузки, скорость нагрева естественным образом замедлится. В таких случаях следует измерить ток и сопротивление каждой отдельной цепи нагрева, чтобы определить, какая именно часть нагрузки вышла из строя, вместо того чтобы сосредоточиваться исключительно на регуляторе мощности. III. Оценивайте работу регулятора мощности, проверяя каждую фазу по отдельности в трехфазной системе

В трехфазной системе отопления измерение только общего тока может вводить в заблуждение, так как падение нагрузки на одной фазе может маскироваться другими фазами. Лучше всего измерять ток для каждой фазы по отдельности и следить за тем, чтобы выходной сигнал регулятора мощности был сбалансирован. Например, если раньше все три фазы потребляли около 70 А, а теперь на одной фазе отображается всего 30 А, это указывает на возможную проблему — например, поврежденный нагревательный элемент, слабое соединение, неисправные контакты контактора или неправильную проводку. Сравнение отдельных фаз обычно является более быстрым способом выявления проблем, чем анализ только общего тока. Обратите внимание, что сбалансированный выходной сигнал регулятора мощности не обязательно означает, что нагрузка на каждой фазе находится в норме.

IV. Старение нагревательных элементов может привести к тому, что регулятор мощности будет "безосновательно обвинен"

Со временем нагревательные элементы могут не только полностью перегореть, но и претерпеть изменения сопротивления, окисление или локальный перегрев. Когда сопротивление нагрузки изменяется, фактический ток и выходная мощность также сдвигаются — даже если напряжение остается постоянным. В результате оборудование не перестает нагреваться внезапно; вместо этого скорость нагрева со временем постепенно снижается. Это незаметное изменение легко упустить из виду, и его можно ошибочно приписать снижению производительности регулятора мощности. На самом деле регулятор мощности может работать идеально, в то время как реальная проблема кроется в нагрузке.

V. Плохая теплоизоляция может вызвать медленный нагрев, даже когда электрическая система функционирует правильно

В некоторых случаях электрические компоненты находятся в идеальном рабочем состоянии, но проблема кроется в самом оборудовании. Такие проблемы, как ухудшение изоляции, поврежденные дверные уплотнители, отсутствие трубной изоляции или чрезмерная вентиляция, могут привести к быстрой потере тепла. Несмотря на то что регулятор мощности и нагревательные элементы продолжают работать на заданных уровнях мощности, внутри оборудования удерживается меньше тепла. Это проявляется в виде постепенно снижающейся скорости нагрева, трудности поддержания постоянной температуры и увеличения энергопотребления. В таких сценариях проверка температуры поверхности оборудования, целостности уплотнителей и изоляции часто оказывается более результативной, чем многократная проверка регулятора мощности.

VI. Изменения производственной нагрузки также влияют на время нагрева

Оборудование нагревается быстрее в пустом состоянии или при небольшой нагрузке; по мере увеличения объемов производства и добавления материалов время нагрева закономерно возрастает. Это особенно актуально для металлических компонентов, жидкостей и других материалов с высокой теплоемкостью, для нагрева которых требуется значительное количество тепловой энергии. При сравнении скорости нагрева убедитесь, что масса загрузки, начальная температура материала, температура окружающей среды и технологические условия остаются неизменными. В противном случае, даже при одинаковой выходной мощности тиристорного регулятора мощности, показатели нагрева могут существенно различаться.

VII. Установите рабочие базовые показатели для вашего регулятора мощности; не полагайтесь исключительно на интуицию.

Субъективные впечатления — например, «раньше он вроде бы нагревался быстрее» — часто могут быть неточными. По возможности фиксируйте время, необходимое для нагрева системы от комнатной температуры до определенного заданного значения (начиная с «холодного» состояния), одновременно отмечая трехфазный ток, напряжение и температуру окружающей среды. Это обеспечивает ориентир для сравнения на случай, если производительность оборудования изменится позже. Многие отказы промышленного оборудования развиваются постепенно; наличие базовых эксплуатационных данных значительно упрощает определение первопричины при возникновении аномалии.

Короче говоря, если регулятор мощности выдает сигнал на выходе, но процесс нагрева идет вяло, не спешите сразу считать, что виноват сам регулятор. Стоит изучить и другие факторы: исправна ли нагрузка? Сбалансированы ли трехфазные токи? Не состарились ли нагревательные элементы? Не ухудшилась ли теплоизоляция? Не изменилась ли производственная нагрузка? Определение того, куда именно уходит тепло (прежде чем принимать решение о стратегии ремонта), гораздо эффективнее, чем слепая замена регулятора мощности.

I. Сигнализация на панели и релейная сигнализация — это не одно и то же.

Сигнализация на панели в первую очередь предназначена для персонала на объекте. Она указывает на то, что регулятор мощности обнаружил аномалию, такую как пропажа фазы, перегрев, перегрузка по току, ухудшение теплоотвода или ошибка синхронизации.

Тревожные реле, напротив, служат в качестве интерфейсов сигналов для внешних систем. Они обычно подключаются к ПЛК, индикаторным лампам, зуммерам, цепям блокировки или системам диспетчерского управления. Иными словами, сигнал панели — это локальное оповещение, в то время как релейный сигнал — это внешний выход.

Хотя эти два понятия могут быть связаны, они не обязательно синхронизированы все время. Предположение о том, что «если загорается индикатор сигнализации на панели, реле тоже должно сработать», может привести к ненужным сложностям при устранении неполадок.

II. Для некоторых регуляторов мощности поведение реле сигнализации зависит от рабочего состояния устройства.

Чтобы предотвратить «ложные» внешние срабатывания сигнализации в режиме ожидания, некоторые регуляторы мощности включают дополнительные условия — такие как текущий рабочий статус, сигнал разрешения, готовность главной цепи или завершение последовательности плавного пуска — перед срабатыванием реле сигнализации.

Распространенный пример из реальной жизни: плата управления включена, но главная силовая цепь еще не находится под напряжением. Если регулятор мощности не может обнаружить полный трехфазный источник питания, на его панели управления может появиться сообщение о «пропаже фазы». Однако в промышленных условиях это может просто означать, что устройство еще не включено, — это не обязательно свидетельствует о неисправности во время работы. Если реле сигнализации срабатывает немедленно, ПЛК может ошибочно истолковать это как неисправность оборудования, что приведет к появлению ненужных записей о простое или активации защитных блокировок.

Чтобы устранить эту проблему, некоторое оборудование спроектировано следующим образом: на панели управления может отображаться ошибка в режиме ожидания, но реле сигнализации остается неактивным. Реле срабатывает только в том случае, если неисправность сохраняется после перехода регулятора мощности в активный рабочий режим.

Хотя такое поведение не обязательно является недостатком для конечного пользователя, его необходимо понимать заранее, так как оно напрямую влияет на логику блокировки ПЛК, стратегии отключения, процедуры сброса и определение ответственности в случае возникновения неисправности.

III. Выход за рамки вопроса «Есть ли аварийный выход?»

С точки зрения конечного пользователя, крайне важно прояснить следующее:

Какие аварийные сигналы отображаются только на панели управления, а какие активируют реле сигнализации?

Зависит ли реле сигнализации от рабочего состояния устройства, сигнала разрешения или состояния главной силовой цепи?

Будет ли ошибка, обнаруженная в режиме ожидания, передана на ПЛК?

Если та же ошибка возникает во время работы, гарантировано ли срабатывание реле?

Являются ли аварийные сигналы с фиксацией (требующие ручного сброса) или с автосбросом?

Имеются ли какие-либо встроенные задержки времени, фильтрация сигналов или механизмы подтверждения?

Контакты реле нормально разомкнутые (NO), нормально замкнутые (NC) или переключающие (SPDT)?

Какова номинальная нагрузка контактов — могут ли они напрямую управлять внешней нагрузкой?

Если эти детали не задокументированы в технических характеристиках, это легко может привести к спорам во время пусконаладки, например к разногласиям по поводу того, действительно ли был подан аварийный сигнал. Конечному пользователю лучше потребовать от поставщика предоставить исчерпывающий список аварийных сигналов, условий их срабатывания, определений клемм и таблицу истинности логики на этапе приемки. Чем понятнее документация, тем ниже риск непредвиденных простоев в дальнейшем.

IV. Всегда проверяйте NO, NC и общие клеммы

Еще одна частая проблема, возникающая на объекте, — это недостаточная ясность в отношении определений контактов реле.

Выходы сигнализации обычно состоят из общей клеммы (COM), нормально разомкнутого (NO) контакта и нормально замкнутого (NC) контакта. В нормальных условиях электрическая непрерывность между общей клеммой и контактами NO/NC фиксирована; при возникновении аварийного сигнала эти состояния меняются местами. Однако из-за того, что определения, маркировка и заводские настройки могут различаться у разных регуляторов мощности, никогда не следует полагаться исключительно на предположения или прошлый опыт. Более надежным подходом является использование мультиметра — в безопасных условиях — для проверки непрерывности цепи клемм. Определите их состояние во время нормальной работы по сравнению с моментом срабатывания аварийного сигнала, а затем сравните полученные данные с входной логикой, определенной в программе ПЛК.

Например, если ПЛК подключен для нормально замкнутого (NC) контакта, но программа интерпретирует его как нормально разомкнутый (NO), система будет вести себя неожиданным или «неправильным» образом. То же самое справедливо и в обратном порядке: аппаратное обеспечение может изменить состояние, но программа неверно интерпретирует сигнал.

V. Синхронизированная проверка на стороне ПЛК

Лучше всего исследовать проблемы с аварийными сигналами с обоих концов одновременно.

Один конец — это контакт реле на регуляторе мощности; другой — входная точка на ПЛК. Вам следует проверить следующее:

Действительно ли контакты реле меняют состояние?

Меняет ли состояние индикатор входа ПЛК?

Меняют ли состояние внутренние переменные в ПЛК?

Настроена ли логика программы для нормально разомкнутого (NO) или нормально замкнутого (NC) контакта?

Согласованы ли общая клемма входа, полярность источника питания и конфигурация питания (PNP/NPN)?

Нет ли ослабленных соединений, окисленных клемм или перегоревших предохранителей?

Если контакты реле переключаются правильно, но ПЛК не регистрирует изменение, проблема, скорее всего, заключается во внешней проводке, входном источнике питания или логике программы. Если контакты вообще не меняют состояние, исследуйте настройки выхода аварийной сигнализации регулятора мощности, условия работы, возможное повреждение контактов или внутреннюю логику устройства.

VI. Реле сигнализации обычно не предназначены для высоких нагрузок

Многие реле сигнализации предназначены для вывода сигнального уровня, а не для вывода питания. Прямое управление мощными устройствами, такими как зуммеры, контакторы, соленоидные клапаны или другие индуктивные нагрузки, может работать временно, но со временем это, скорее всего, приведет к выгоранию контактов реле.

Более безопасная практика заключается в использовании реле сигнализации регулятора мощности исключительно для сигналов управления, с одновременным использованием промежуточного реле или самого ПЛК для управления фактической нагрузкой. Это защищает контакты, снижает затраты на обслуживание и облегчает более четкую локализацию неисправностей; в случае сбоя затрагивается только одно реле, а не вся плата управления или производственная линия.

VII. Рекомендуемая последовательность для быстрого поиска и устранения неисправностей на месте

Вы можете следовать этой последовательности:

Убедитесь, находится ли регулятор мощности в режиме ожидания, включенном или рабочем режиме.

В безопасных условиях вызовите известную тревогу с помощью соответствующего метода.

Посмотрите на дисплей и запишите конкретные детали аварийного сигнала. Используйте мультиметр для проверки клемм реле сигнализации и убедитесь, меняют ли контакты состояние.

Проверьте индикаторы состояния входов ПЛК и соответствующие внутренние переменные.

Если контакты меняют состояние, а вход ПЛК — нет, проверьте проводку, источник питания, общие клеммы и программу ПЛК.

Если контакты не меняют состояние, изучите условия выхода аварийной сигнализации контроллера мощности, эксплуатационные блокировки, настройки параметров и аппаратное обеспечение.

Проверьте метод сброса, чтобы определить, сбрасывается ли аварийный сигнал автоматически или требует ручного сброса.

Задокументируйте результаты, чтобы они служили справочным материалом для будущего обслуживания и приемки системы.

Аварийный сигнал — это гораздо больше, чем просто загорающаяся лампочка на передней панели. Как только регулятор мощности интегрируется в систему автоматизации, он напрямую влияет на время безотказной работы оборудования, защитные блокировки, качество продукции и эффективность технического обслуживания.

Для эффективной защиты своих технологических процессов пользователям следует не просто заучивать схемы подключения конкретного изделия. Вместо этого они должны досконально понимать индикаторы аварийных сигналов регулятора мощности, критерии срабатывания реле, определения контактов, логику входов ПЛК и возможности обработки нагрузки. Запрашивайте исчерпывающую документацию при закупке, проводите тщательное тестирование при приемке и ведите подробные записи при пусконаладке. Это гарантирует, что в случае возникновения нештатной ситуации — например, когда на панели появляется аварийный сигнал, а реле не срабатывает — вы сможете быстро определить, кроется ли проблема в логике проектирования, монтаже или программной конфигурации, вместо того чтобы прибегать к слепой замене компонентов, внеплановым простоям производства или бесплодным спорам.
