дом /энкодер /

сплошной тип вала

/70-мм корпус поворотного энкодера abz инкрементный энкодер

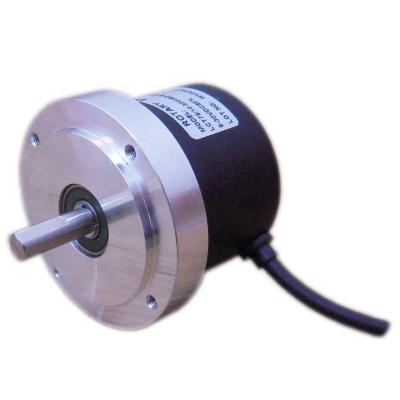

70mm solid shaft rotary encoder with flange
70mm solid shaft rotary encoder with flange
70mm solid shaft rotary encoder with flange

70-мм корпус поворотного энкодера abz инкрементный энкодер

-70 мм корпус оптического поворотного энкодера

со сплошным валом - Размер вала 8 мм, размер вала настраивается
- Внешний диаметр 70 мм с фланцем.
- Сверхмощный, легкий, простой в установке, отлично подходит для станков с ЧПУ, лифтов и т . д.
- Разрешение до 5400 PPR
- Источник постоянного тока 5-30 В, пожалуйста, укажите напряжение при заказе у нас
- Алюминиевый корпус, кабельный ввод сбоку или сзади на выбор
- Стандартная длина кабеля составляет 2 метра, длина кабеля может быть изготовлена ​​на заказ.


  • номер товара.:

    M70SA

  • оплата:

    T.T, Credit Card, Paypal etc, to be negotiate

  • происхождение продукта:

    China

  • цвет:

    aluminum housing

  • минимальный заказ:

    1

  • Вес изделия:

    0.16

  • Время выполнения:

    3-15 days depends on the order

  • код заказа :

    M70S
запрос сейчас

70-мм корпус поворотного энкодера abz инкрементный энкодер

- Диаметр корпуса 70 мм, алюминиевый корпус - Различные способы
крепления для различных областей применения -
Сплошной вал с размером вала 8 мм (стандартный), другие размеры вала настраиваются по индивидуальному заказу
- Различные варианты импульсов до 5400 имп./об -
3-фазный ABZ или 6-фазный ABZ A 'B' Z'
- Двухтактный, NPN/PNP с открытым коллектором, Линейный драйвер, Двухтактный с инвертированным выходным сигналом
- Источник постоянного тока, 5-30 В постоянного тока, широкий диапазон или 5 В постоянного тока для линейного драйвера
- Стандартная длина провода 2 метра, или увеличенная длина провода в соответствии с вашим запросом -Ввод кабеля
сзади или сбоку опционально,
-Потребляемый ток: 100 мА (нагрузка отключена) -Ток нагрузки
: максимум 50 мА на канал, максимум 20 мА на канал (выход линейного драйвера)
-Частота: 100 кГц
-Максимально допустимая скорость: 4000 об/мин

-Радиальная нагрузка на вал: 10 Н -Тяга на вал: 20 Н

-Вес
: 0,16 кг -Уровень
защиты: IP50
-Диапазон рабочих температур: -10 ℃ -70 ℃
-Диапазон температур хранения : -30 ℃ -85 ℃
-Вибростойкость: 50 м /с, 10-65 Гц, двойная амплитуда 1 мм в течение 2 часов по осям X, Y и Z

Выходные цепи, формы сигналов, схема подключения

Выходные цепи и формы сигналов показаны ниже, выход представляет собой квадратурный выход.




Размеры и способ монтажа

инкрементальный поворотный энкодер

Пожалуйста, внимательно проверьте перед заказом у нас, так как для разных применений потребуется другой способ монтажа.









ABZ pulse incremental rotary encoder


Нажмите на ссылку ниже, чтобы загрузить техническое описание для M70S.

М70С
