/68-мм поворотный энкодер 600 ppr инкрементальный энкодер Raspberry Pi

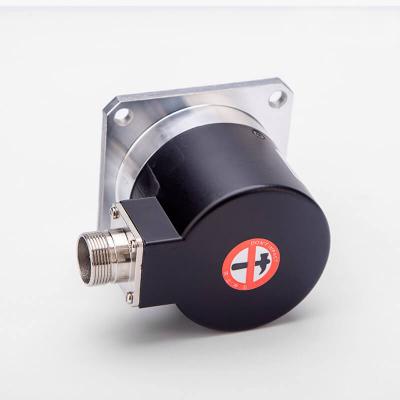

68mm solid shaft rotary encoder with flange

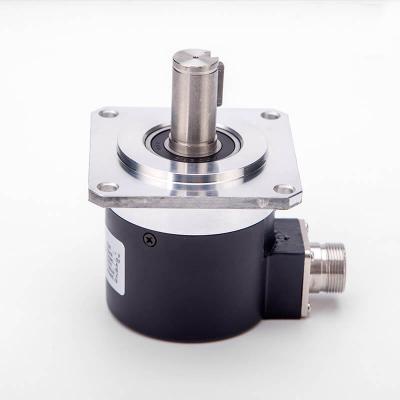

68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange
68mm solid shaft rotary encoder with flange

68-мм поворотный энкодер 600 ppr инкрементальный энкодер Raspberry Pi

- Оптический поворотный энкодер со сплошным корпусом 68
мм - Размер вала 10 мм, 15 мм, размер вала настраивается
- Внешний диаметр 68 мм, два различных типа крепления.
- Сверхмощный, легкий, простой в установке, отлично подходит для станков с ЧПУ, лифтов и т . д.
- Разрешение до 5400 PPR
- Источник 5-30 В постоянного тока, пожалуйста, укажите напряжение при заказе у нас
- Алюминиевый корпус, кабельный ввод сбоку или сзади на выборZ
- Стандартная длина кабеля составляет 2 метра, длина кабеля может быть изготовлена ​​на заказ.

  • номер товара.:

    M68SA,M68SB

  • оплата:

    T.T, Credit Card, Paypal etc, to be negotiate

  • происхождение продукта:

    China

  • цвет:

    aluminum housing

  • минимальный заказ:

    1

  • Вес изделия:

    0.16

  • Время выполнения:

    3-15 days depends on the order

  • код заказа :

    M68SA,M68SB
запрос сейчас

68-мм поворотный энкодер 600 ppr инкрементальный энкодер Raspberry Pi

- Диаметр корпуса 68 мм, алюминиевый корпус
- Различные монтажные схемы для различных областей применения -
Сплошной вал с размером вала 10 мм или 15 мм
- Различные варианты импульсов до 5400 имп/об -
3-фазный ABZ или 6-фазный ABZ A' B' Z'
- Двухтактный, NPN/PNP с открытым коллектором, линейный драйвер, двухтактный с инвертированным выходным сигналом
- источник постоянного тока, 5-30 В постоянного тока, широкий диапазон или 5 В постоянного тока для линейного драйвера
- стандартная длина провода 2 метра или увеличенная длина провода в соответствии с вашими требованиями . запрос -Ввод кабеля
сзади или сбоку опционально,
-Потребляемый ток: 100 мА (нагрузка отключена) -Ток нагрузки
: максимум 50 мА на канал, максимум 20 мА на канал (выход линейного драйвера)
-Частота: 100 кГц -Максимально
допустимая скорость: 4000 об/мин

- Радиальная нагрузка

на вал: 10 Н - Усилие нагрузки на вал: 20 Н
- Вес: 0,16 кг -
Уровень защиты: IP50
- Диапазон рабочих температур: -10 ℃ -70 ℃
- Диапазон температур хранения: -30 ℃ -85 ℃
- Вибростойкость: 50 м /с, 10-65 Гц, двойная амплитуда 1 мм в течение 2 часов по осям X, Y и Z

Выходные цепи, формы сигналов, схема подключения

Выходные цепи и формы сигналов показаны ниже, выход представляет собой квадратурный выход.




Размеры и способ монтажа



Пожалуйста, внимательно проверьте перед заказом у нас, так как для разных применений потребуется другой способ монтажа.









Нажмите на ссылку ниже, чтобы загрузить техническое описание для энкодера M68SA, M68SB .

М68СА, М68СБ
