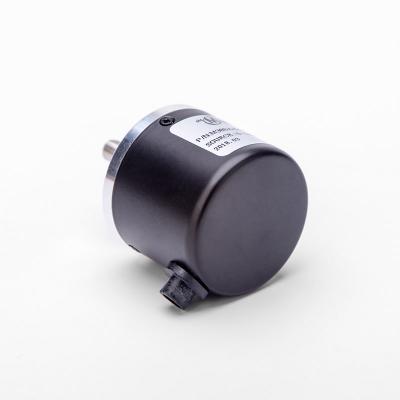

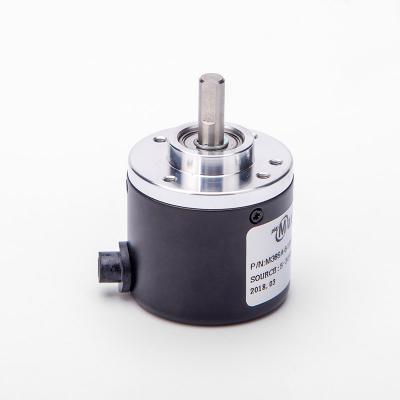

38-мм инкрементный оптический энкодер со сплошным валом Arduino

38-мм инкрементный оптический энкодер со сплошным валом Arduino

- диаметр корпуса 38 мм, алюминиевый корпус
- различные монтажные схемы для различных областей применения -
сплошной вал с размером вала 6 мм
- различные варианты импульсов до 3600 имп/об -
3-фазный ABZ или 6-фазный ABZ A' B' Z'
-Push- pull, NPN/PNP с открытым коллектором, линейный драйвер, двухтактный с инвертированным выходным сигналом
- источник постоянного тока, 5-30 В постоянного тока, широкий диапазон или 5 В постоянного тока для линейного драйвера -
стандартная длина провода 2 метра или увеличенная длина провода по вашему запросу
- Кабельный ввод сзади или сбоку опционально
- Потребляемый ток: 100 мА (нагрузка отключена)
- Ток нагрузки: максимум 50 мА на канал, максимум 20 мА на канал (выход линейного драйвера)
- Частота: 100 кГц -
Максимально допустимая скорость: 4000 об/мин
-Радиальная нагрузка на вал: 10 Н -Тяга на вал: 20 Н
-Вес
: 0,16 кг -Уровень
защиты: IP50
-Диапазон рабочих температур: -10 ℃ -70 ℃
-Диапазон температур хранения : -30 ℃ -85 ℃
-Вибростойкость: 50 м /с, 10-65 Гц, двойная амплитуда 1 мм в течение 2 часов по осям X, Y и Z. Выходные цепи, формы сигналов, схема подключения . Выходные цепи и формы сигналов показаны ниже, выход представляет собой квадратурный выход. Размеры и способ монтажа
