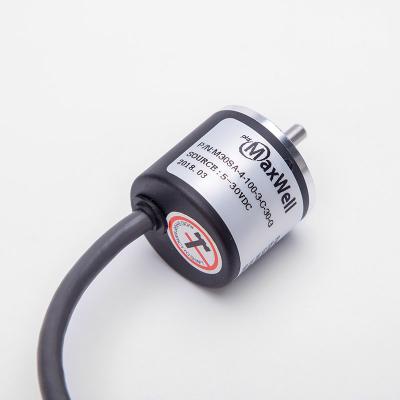

Инкрементальный энкодер со сплошным валом 30 мм ppr abz
- Диаметр корпуса 30 мм, алюминиевый корпус
Тип сплошного вала с размером вала 4 мм
- Различные варианты импульсов до максимума 1024 ppr -
3-фазный ABZ или 6-фазный ABZ A' B' Z'
- Двухтактный , NPN / PNP с открытым коллектором, линейный драйвер, двухтактный с инвертированным выходным сигналом
- источник постоянного тока, 5-30 В постоянного тока, широкий диапазон или 5 В постоянного тока для линейного драйвера
- стандартная длина провода 2 метра или увеличенная длина провода по вашему запросу
- кабель вход сзади
-Потребляемый ток: 100 мА (нагрузка отключена) -Ток нагрузки
: максимум 50 мА на канал, максимум 20 мА на канал (выход линейного драйвера)
-Частота: 100 кГц -Максимально
допустимая скорость: 4000 об/мин
-Радиальная нагрузка
-Усилие нагрузки на вал: 20 Н
-Вес: 0,16 кг -Уровень
защиты: IP50
-Диапазон рабочих температур: -10
℃
-70
℃
-Диапазон температур хранения : -30
℃
-85
℃
-Вибростойкость: 50 м/с, 10-65 Гц , двойная амплитуда 1 мм по 2 часа в каждой по осям X, Y и Z.
Выходные цепи и формы
сигналов Выходные цепи и формы сигналов показаны ниже, выход представляет собой
квадратурный выход.
Детали и размеры проводки
