сплошной тип вала

/инкрементный энкодер Raspberry PI ttl инкрементный энкодер

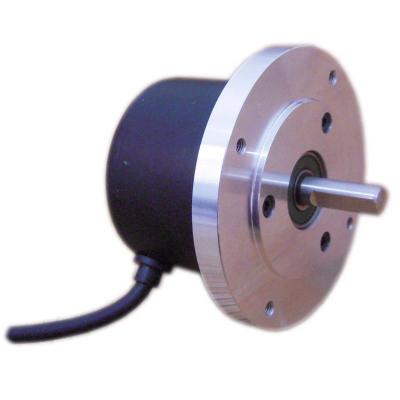

78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange
78mm solid shaft rotary encoder with flange

инкрементный энкодер Raspberry PI ttl инкрементный энкодер

- 78-мм корпус оптического поворотного энкодера со сплошным валом

- Размер вала 10 мм, размер вала настраивается
- Внешний диаметр 78 мм с фланцем.
- Сверхмощный, легкий, простой в установке, отлично подходит для станков с ЧПУ, лифтов и т . д.
- Разрешение до 5400 PPR
- Источник 5-30 В постоянного тока, пожалуйста, укажите напряжение при заказе у нас
- Алюминиевый корпус, кабельный ввод сбоку или сзади на выбор
- Стандартная длина кабеля составляет 2 метра, длина кабеля может быть изготовлена ​​на заказ.


  • марка:

    PIDMaxWell

  • номер товара.:

    M78SA M78SB

  • оплата:

    T.T, Credit Card, Paypal etc, to be negotiate

  • происхождение продукта:

    China

  • цвет:

    aluminum housing

  • минимальный заказ:

    1

  • Вес изделия:

    0.16

  • Время выполнения:

    3-15 days depends on the order

  • код заказа :

    M70S
запрос сейчас

Инкрементальный энкодер Raspberry PI ttl инкрементный энкодер

- диаметр корпуса 78 мм, алюминиевый корпус - различные способы
крепления для различных областей применения -
сплошной тип вала с размером вала 8 мм (стандартный), другой размер вала настраивается
- различные варианты импульсов до максимум 5400 имп./об
-3 фаза ABZ или 6 фаз ABZ A' B' Z'
- Двухтактный, NPN/PNP с открытым коллектором, линейный драйвер, двухтактный с инвертированным выходным сигналом
- Источник постоянного тока, 5-30 В постоянного тока, широкий диапазон или 5 В постоянного тока для линейного драйвера
- Стандартная длина провода 2 метра или увеличенная длина провода по вашему запросу .
Кабельный ввод сзади или сбоку опционально
. Потребляемый ток: 100 мА (нагрузка отключена).

-Ток нагрузки: максимум 50 мА на канал, максимум 20 мА на канал (выход линейного драйвера) -Частота: 100 кГц -Максимально
допустимая скорость: 4000 об/мин

-Радиальная нагрузка на вал: 10 Н -Тяга на вал: 20 Н

-Вес
: 0,16 кг -Уровень
защиты: IP50
-Диапазон рабочих температур: -10 ℃ -70 ℃
-Диапазон температур хранения : -30 ℃ -85 ℃
-Вибростойкость: 50 м /с, 10-65 Гц, двойная амплитуда 1 мм в течение 2 часов по осям X, Y и Z

Выходные цепи, формы сигналов, схема подключения

Выходные цепи и формы сигналов показаны ниже, выход представляет собой квадратурный выход.




Размеры и способ монтажа

Инкрементальный поворотный энкодер ppr импульс

Пожалуйста, внимательно проверьте перед заказом у нас, так как для разных применений потребуется другой способ монтажа.









78mm incremental encoder ordering code


Нажмите на ссылку ниже, чтобы загрузить техническое описание для M78SA M78SB

М78СА М78СБ
