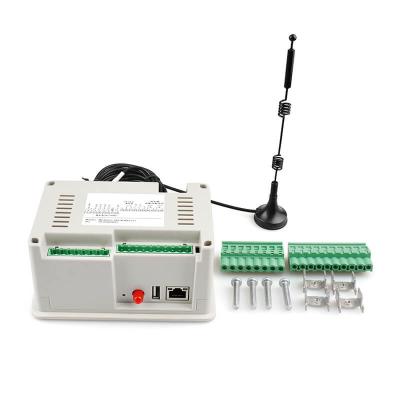

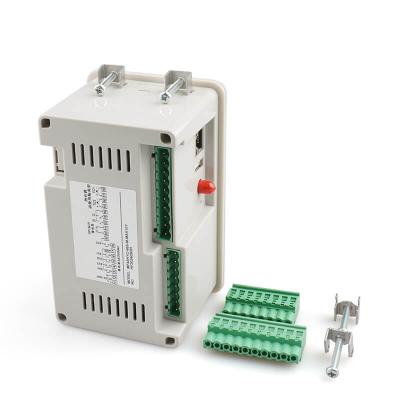

Регулятор температуры сенсорного экрана с таймером

Контроллер рампы и выдержки с сенсорным экраном 4,3 дюйма, WIFI и портом Ethernet, доступный с ПК и мобильного телефона

- Ключевые особенности

- Решения для управления под ключ для промышленных печей, таких как печи с горячим обдувом, лабораторные печи, автоклавы, сушилки печи, печи для порошкового покрытия, печи для отверждения, печи для стерилизации и т. д.
- Совместимость с мобильным телефоном и ПК для удаленного доступа и управления


- Встроенный таймер при достижении значения процесса (PV) до заданного значения (SV), таймер включится автоматически и будет удерживать температуру на заданном значении в течение определенного диапазона времени. AU1, AU2, AU3, AU4, AU5,
-два входа для термопар, 1 вход для ПИД-регулирования, 1 вход для контроля предельных значений (выключайте печь при достижении температуры слишком высока), производители духовок могут установить два датчика: один 1 в месте входа воздуха и 1 в месте выхода воздуха.
-Независимое управление циркуляционным вентилятором, оператор может запустить вентилятор. в любое время, когда они захотят.
- Интуитивно понятный человеко-машинный интерфейс, клиент имеет дело с символами, предложениями и словами, а не с абстрактными параметрами
- Два входа событий могут быть адаптированы в соответствии с потребностями клиентов, одно конкретное приложение будет указывать состояние дверцы духовки, независимо от того, он открыт или закрыт
-Протокол Modbus TCP/IP доступен по запросу, чтобы контроллер мог взаимодействовать с другими устройствами
-Отображение по шкале Цельсия или Фаренгейта по выбору
-PID управление с функцией автонастройки
-Функция восстановления параметров, которая поможет вам вернуться к нулю, если вы напутали с параметрами и настройками
-Защита доступа с помощью пароля

-Функция безопасности

-Сигнализация перегрева, одна из ключевых функций безопасности: вся система может быть отключена, если произойдет перегрев. и вы можете отправить сообщение в приложение на своем мобильном телефоне при возникновении сигнала тревоги о перегреве.
-Тревога о разрыве термопары, если во время процесса произойдет поломка термопары, сработает сигнализация, и нагрев будет немедленно прекращен.

-Подробнее о том, как работает контроллер и его пять вспомогательных выходов

-Ключевыми элементами этого контроллера являются встроенный таймер и независимое управление циркуляционным вентилятором
-реле AU4
Пока вы нажимаете кнопку RUN для запуска процесса нагрева, AU4 реле включится, вы можете подключить реле AU4 к главному контактору переменного тока для духовки, на духовку будет подано питание, чтобы начать процесс нагрева. или к AU4 можно подключить световой индикатор, указывающий, что процесс нагрева включен
-Реле AU3
Реле AU3 отвечает за управление циркуляционным вентилятором, момент начала процесса нагрева, включение реле AU3 и циркуляционный вентилятор начинает работать, реле AU3 имеет функцию задержки выключения. Когда поддержание температуры в определенном диапазоне завершено, реле AU3 выключится с задержкой, что будет поддерживать работу циркуляционного вентилятора в определенном диапазоне времени (программируется от 0 минут). до 9999 минут)
-реле AU2
Реле AU2 служит выходом сигнализации о перегреве. При возникновении перегрева AU2 включается и прекращает процесс нагрева или продолжает процесс нагрева (это программируется), а реле AU2 можно запрограммировать как обычное реле. или реле с фиксацией (режим фиксации требует ручного сброса), к реле AU2 можно подключить зуммер для индикации критической аварийной ситуации.
-реле AU1
AU1 отвечает за сигнализацию завершения программы в процессе поддержания температуры. В конце реле AU1 включится, к AU1 можно подключить световую башню для предупреждения, вы можете вручную сбросить AU1 или настроить его с функцией задержки выключения (диапазон времени задержки программируется)
- Реле AU5
AU5 служил сигналом отклонения для канала управления, практический пример: если вы установили значение настройки на 200 градусов, значение сигнала отклонения на 10 градусов, когда PV поднимается и достигает 210 градусов, подается сигнал отклонения. будет срабатывать
-2 входа событий
2 входа событий могут быть настроены для разных целей, одним из примеров может служить индикация того, закрыта или открыта дверца духовки

-Интуитивно понятный интерфейс

Основной дисплей выглядит, как на изображении выше. Разбейте цифровой дисплей на 4 секции: секция 1, секция 2, таймер 1 и таймер 2.
Секция 1 — это контур ПИД-регулирования, который отображает значение процесса и значение настройки, а также различную индикацию состояния. например, питание реле AU1, AU3, AU4, AU5.
Раздел 2 отображается для целей безопасного концевого контроллера с релейным выходом с фиксацией (AU2) и перекрестным сравнением между показаниями датчика 1 и датчика 2. Как только нежелательный предел будет достигнут, реле AU2 сработает и требуется ручной сброс.
Таймер 1 — это таймер обратного отсчета для диапазона времени поддержания температуры. Когда PV достигнет значения SV, таймер включится автоматически и начнется процесс обратного отсчета
Таймер 2 — это таймер обратного отсчета для циркуляционного вентилятора. В большинстве духовок внутри камеры будет оставаться значительное тепло даже после того, как нагреватель перестанет работать. В этом случае важно, чтобы циркуляционный вентилятор работал в течение определенного периода времени. В это время циркуляционный вентилятор включается, пока вы нажимаете кнопку «ПУСК», и запускает процесс нагрева, но он не останавливается в момент завершения программы, а продолжает работать некоторое время, когда нагрев прекращается, таймер обратного отсчета для циркуляционного вентилятора начинает тикать выключится, и по истечении таймера вентилятор выключится.
