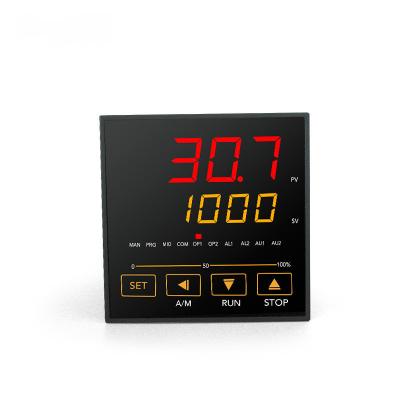

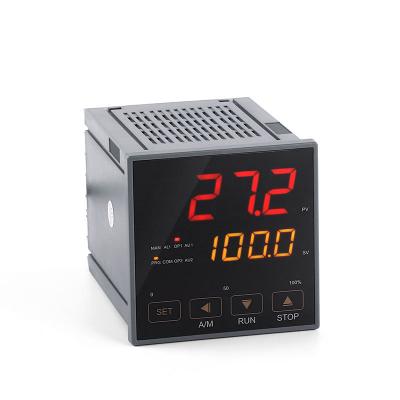

ПИД-регулятор температуры с профилем линейного изменения и выдержки

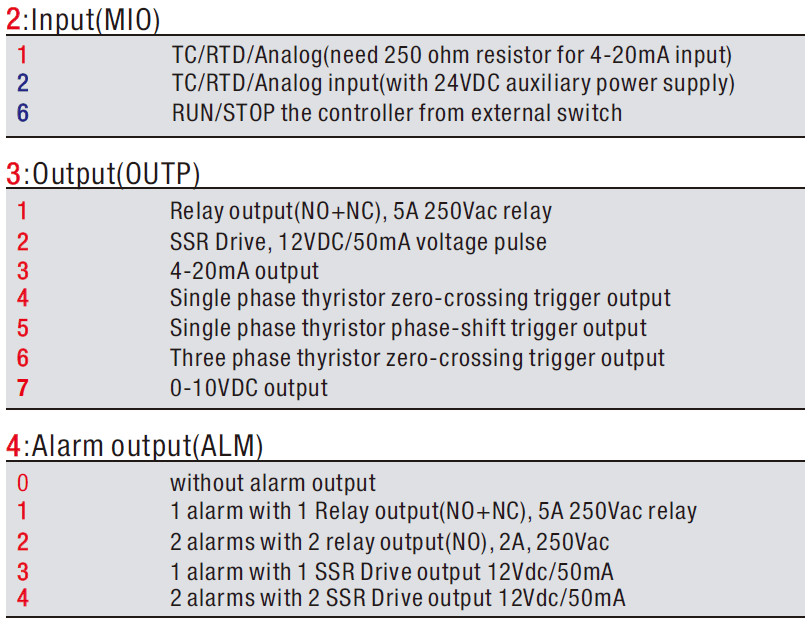

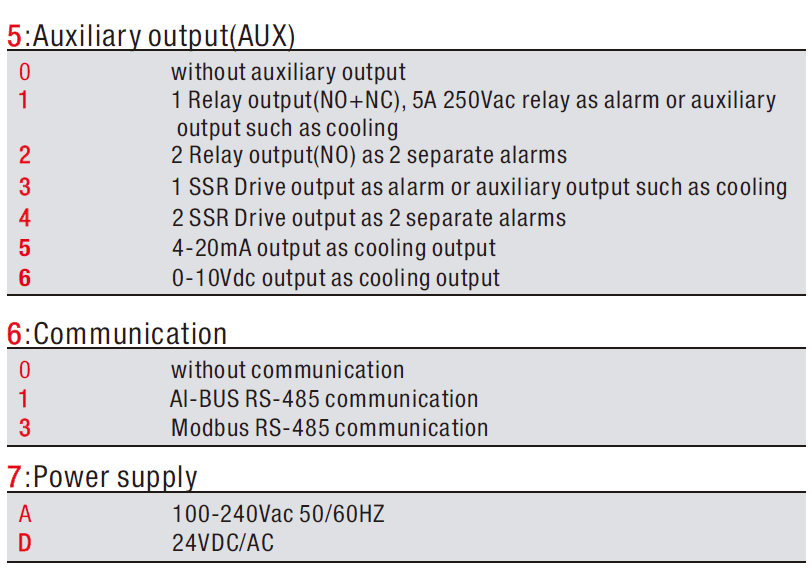

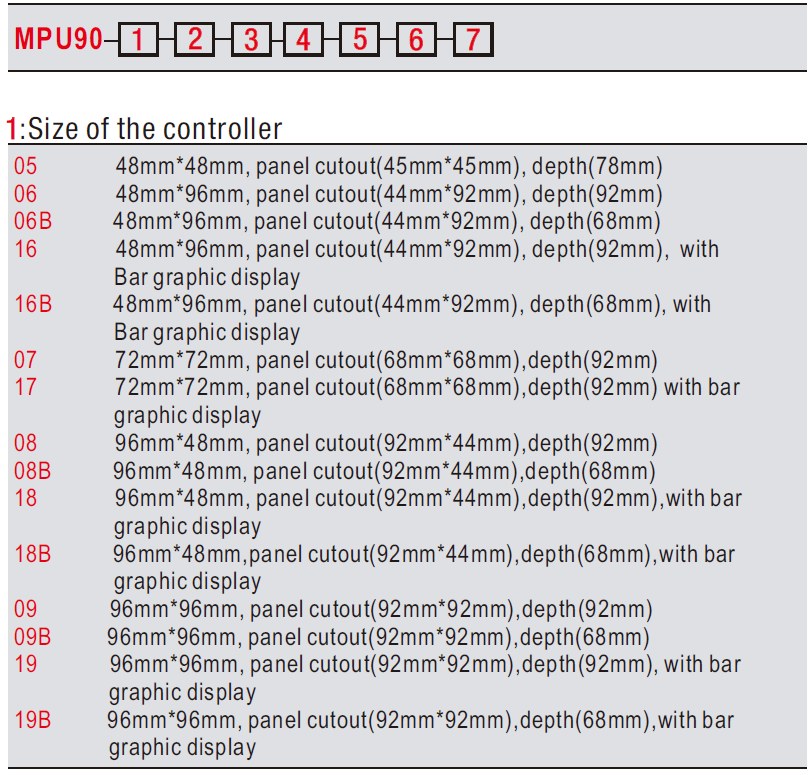

Ниже приведен пример кода заказа и расшифровка каждого кода
MPU90-16B-61213A
MPU90: Основной номер модели
16B: 48 мм*96 мм с графическим линейным дисплеем
6: Вход TC/RTD, с внешним переключателем для запуска/остановки контроллера
1: Релейный выход в качестве основного управляющего выхода
2: 2 аварийных сигнала, оба аварийных сигнала — нормально разомкнутое реле
1: 1 вспомогательный выход (реле, НО+НЗ), этот выход может быть настроен как управление охлаждением или другой аварийный выход
3: С коммуникацией Modbus RS-485
A: Источник питания 100-240 В перем. тока

Нажмите на ссылку ниже, чтобы скачать документы

Каталог серии PU90
PU90 Руководство пользователя серии
PU90 Таблица регистров Modbus

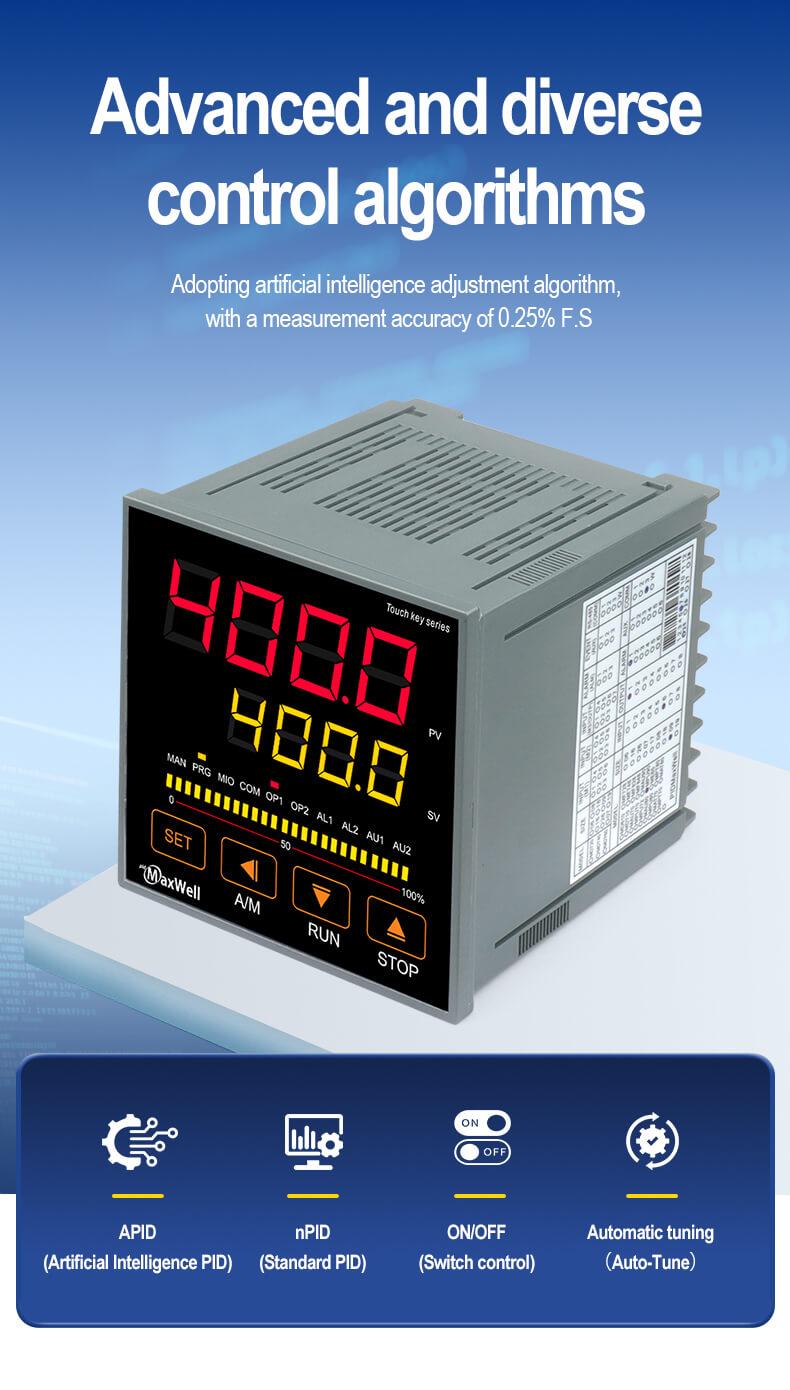

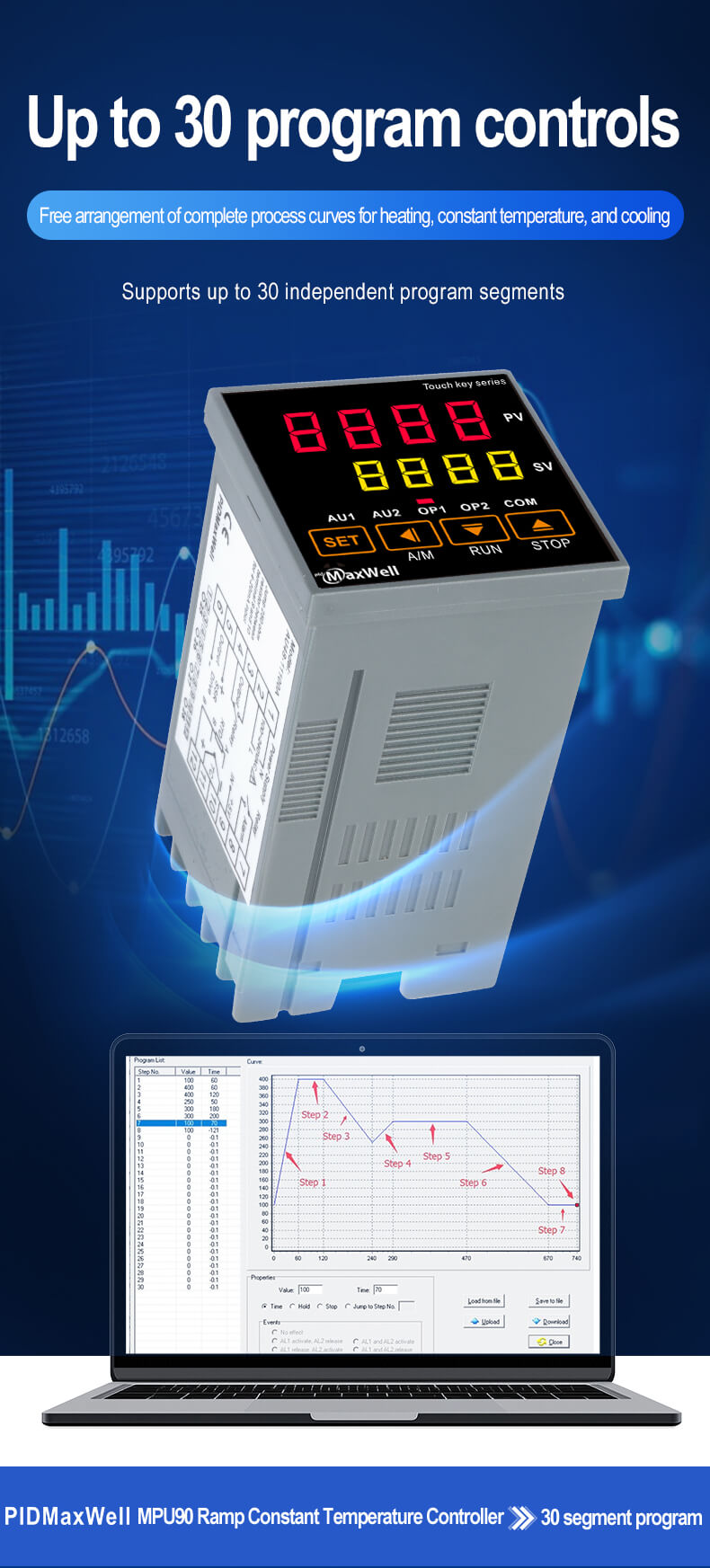

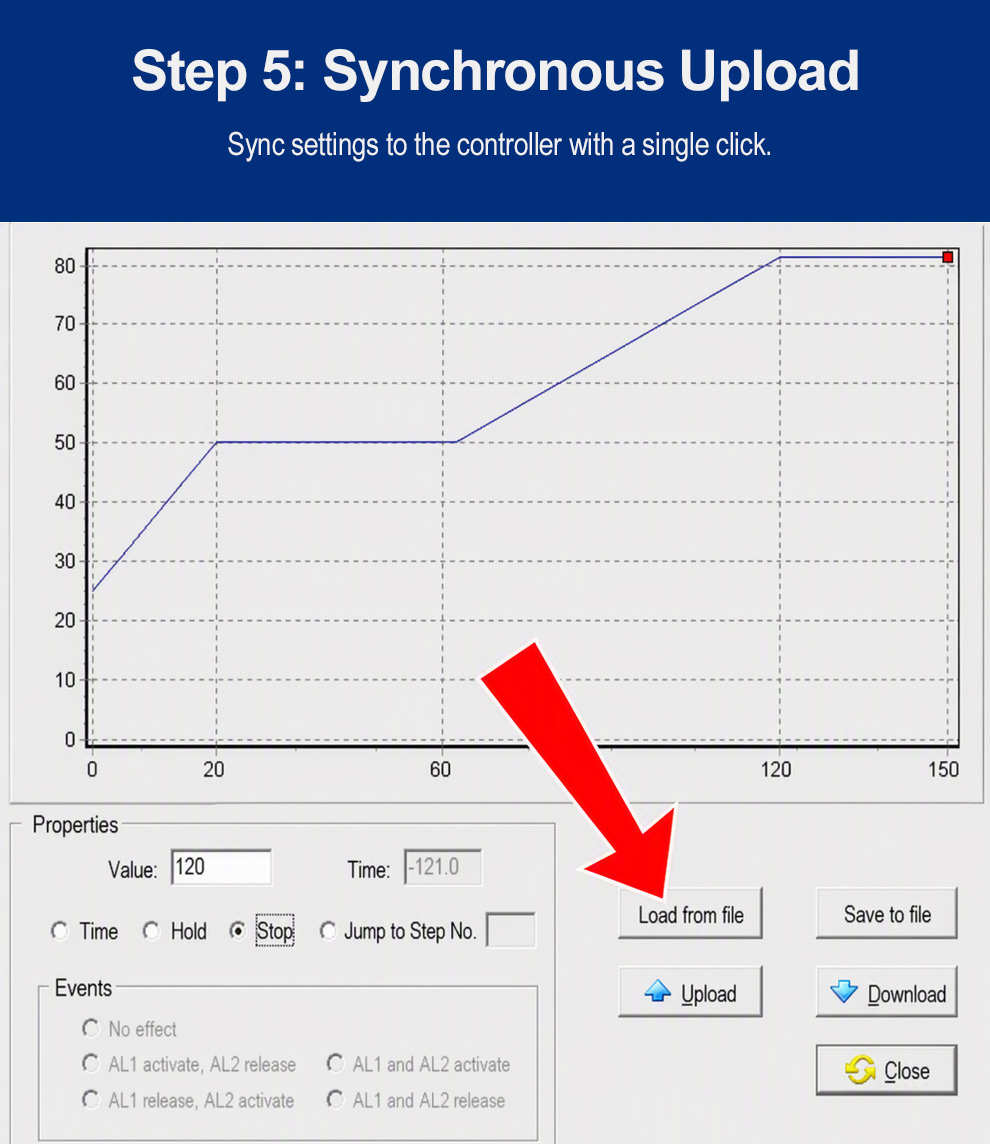

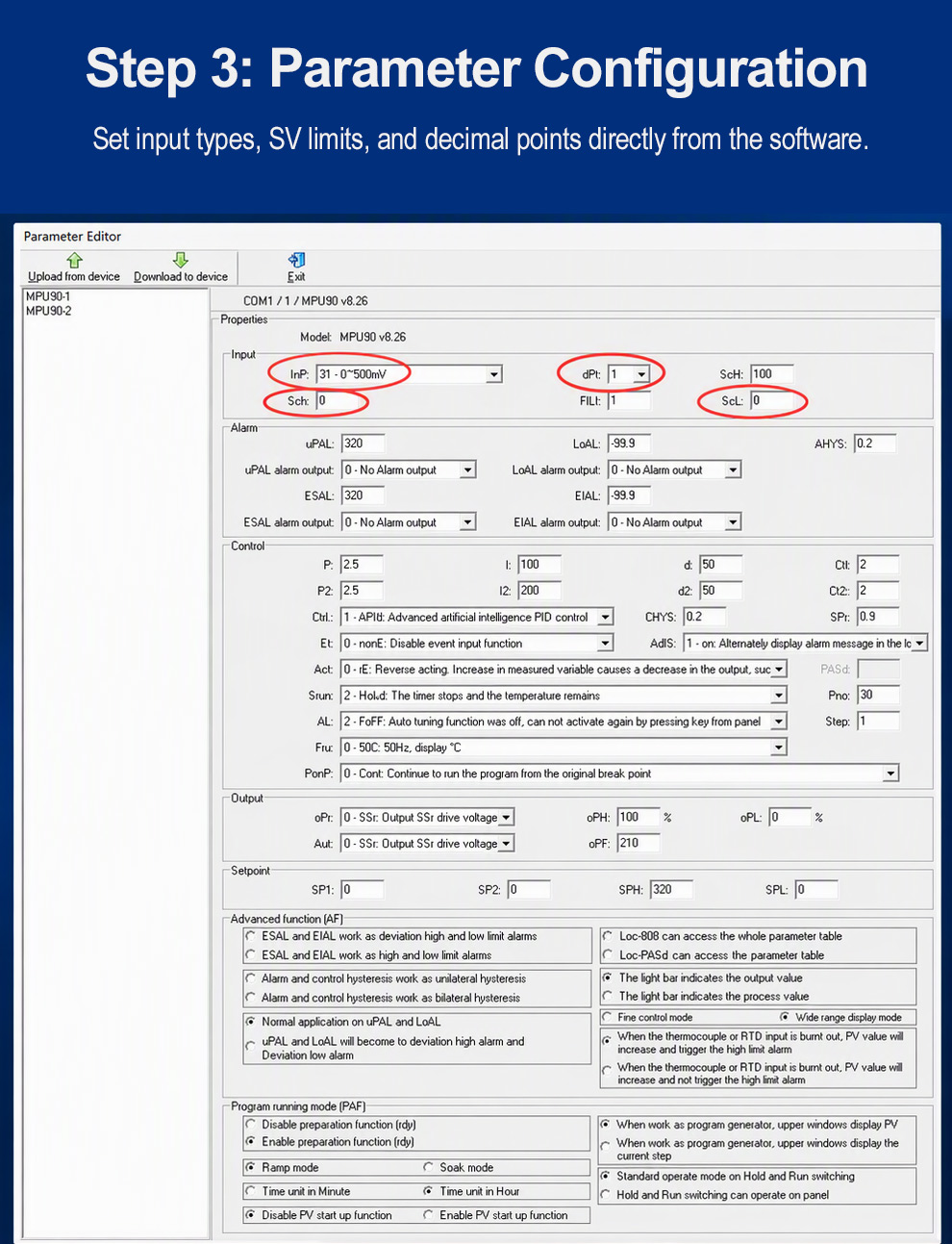

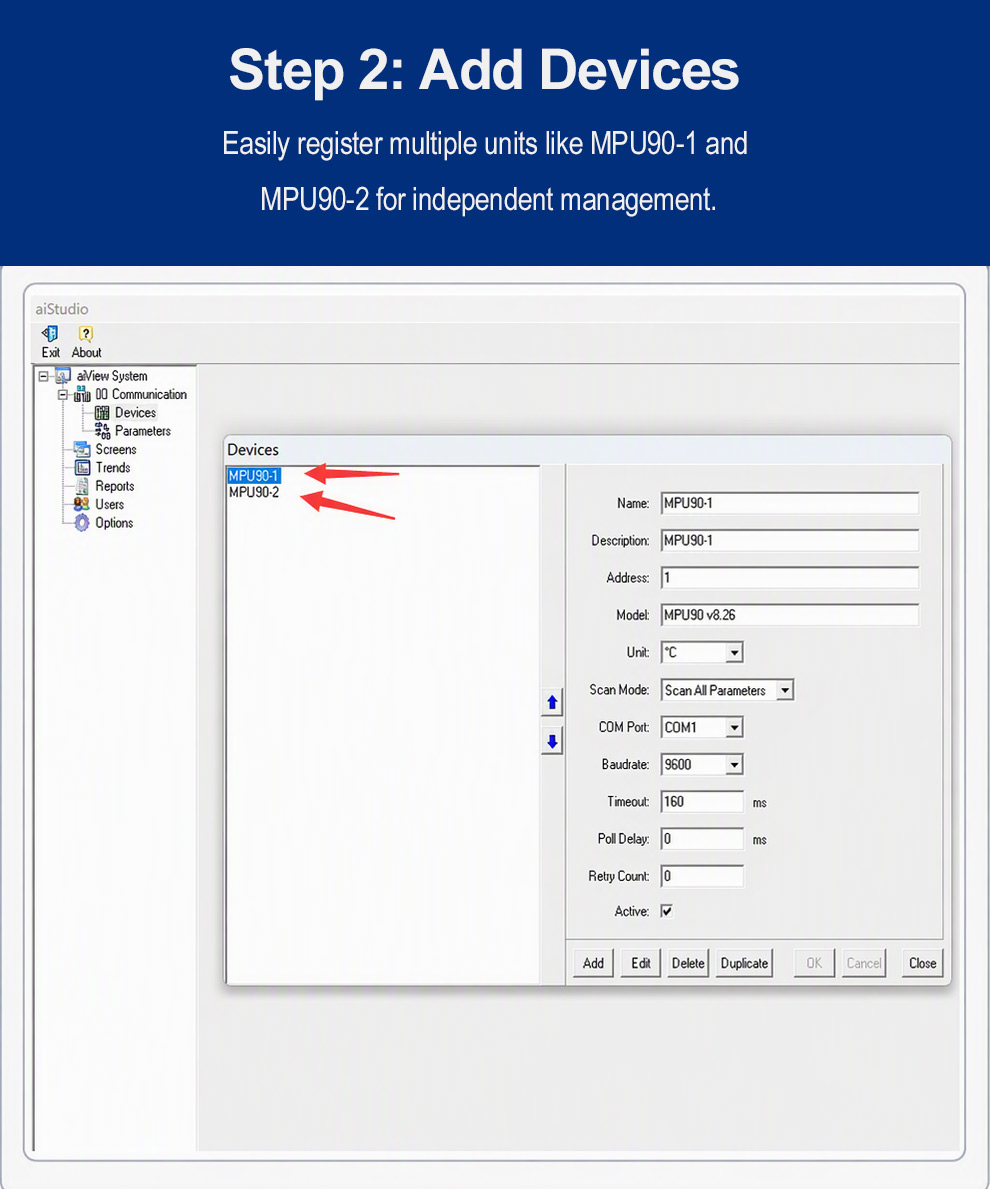

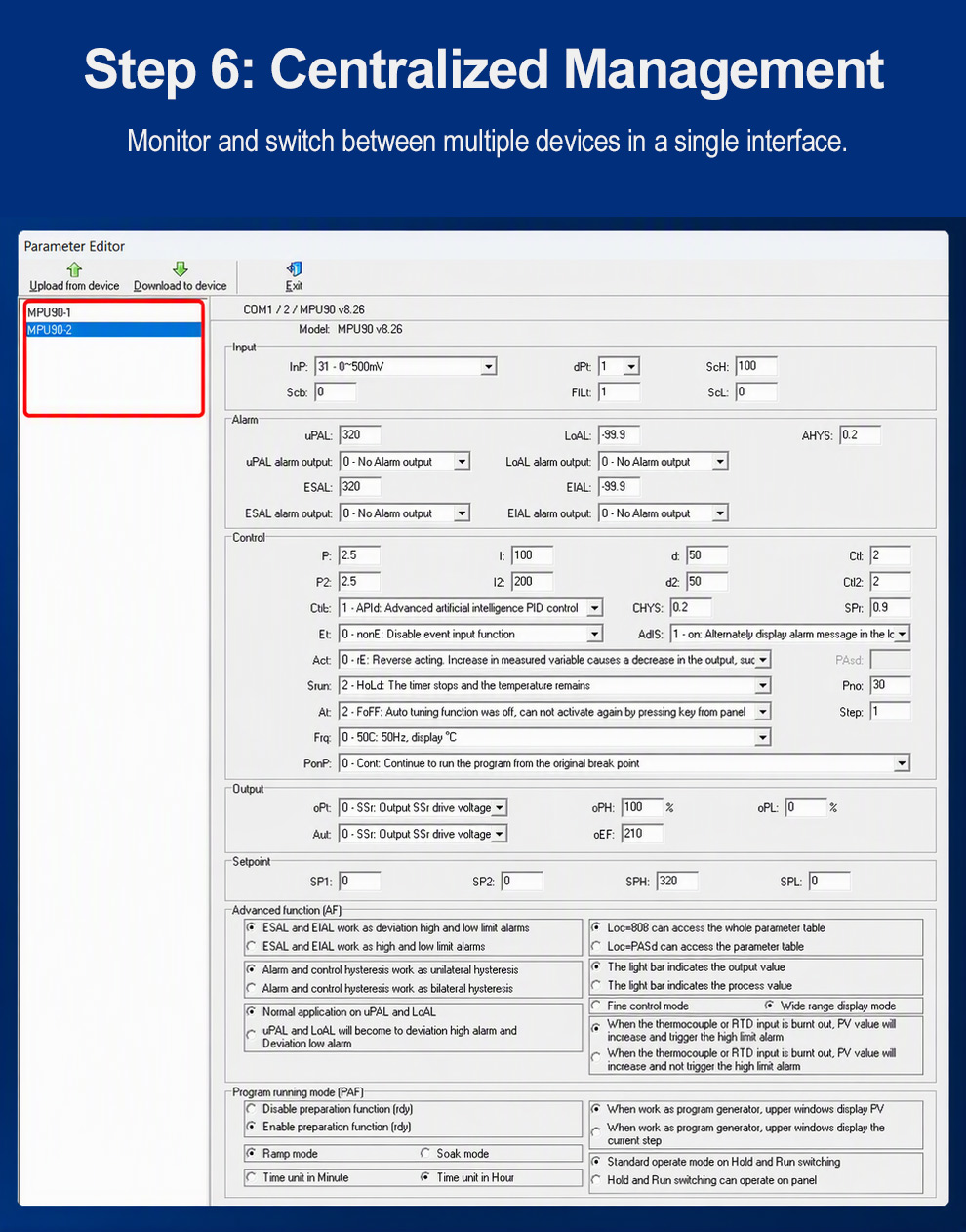

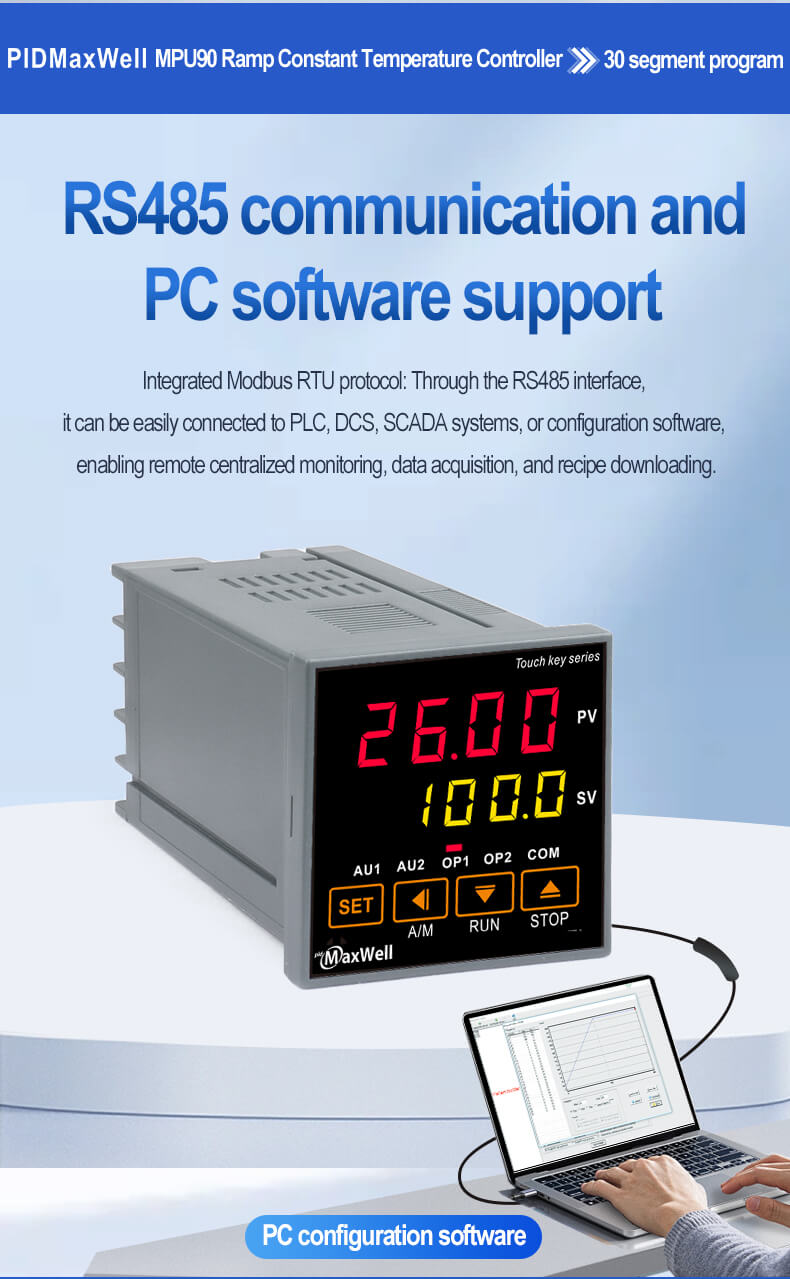

Вот пример того, как вы можете запрограммировать контроллер нагрева и выдержки PU90 с вашего ПК, используя наше бесплатное программное обеспечение; необходимое оборудование приведено ниже

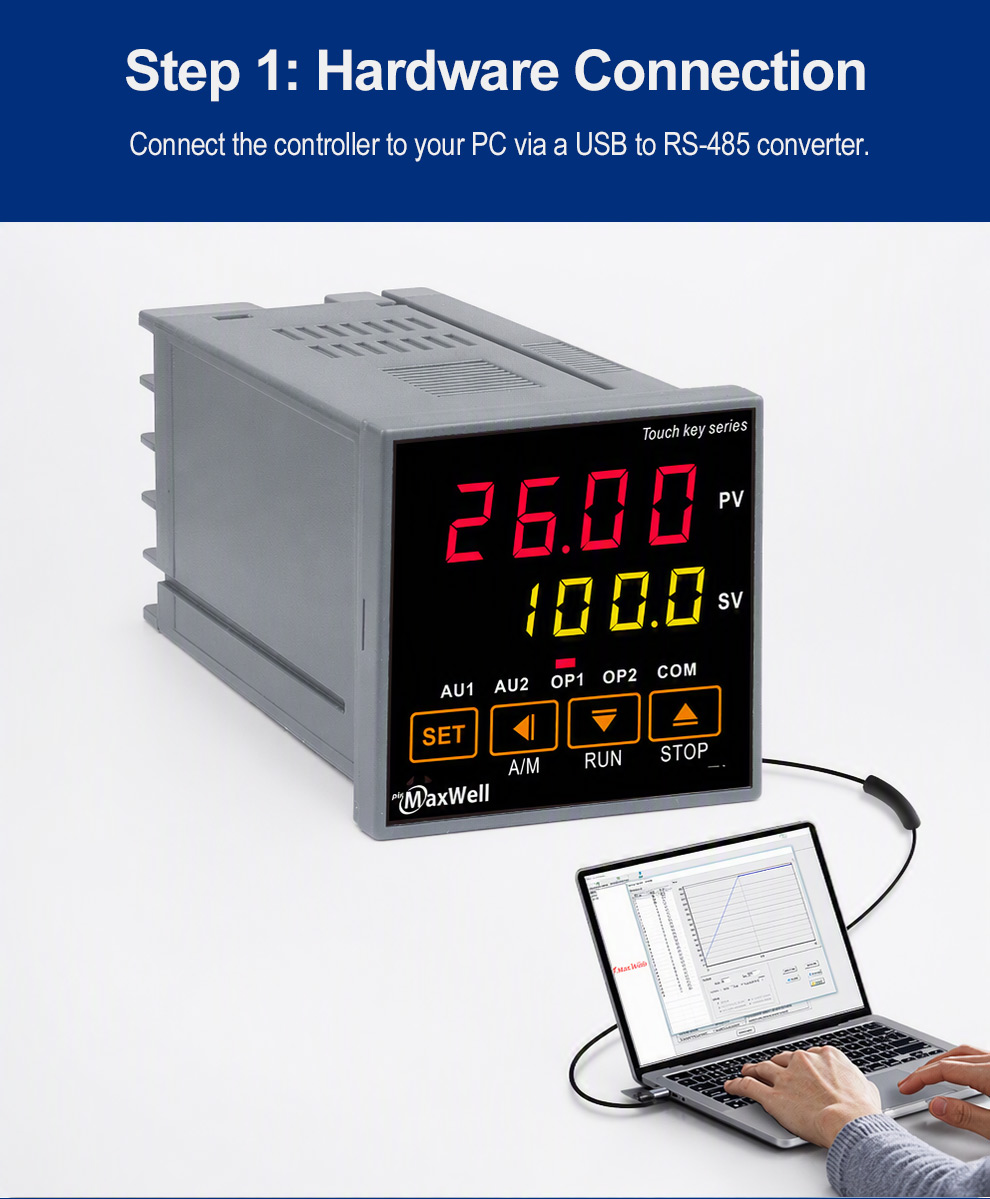

1) PU90 с функцией RS-485
2) Адаптер USB — RS-485
3) Персональный компьютер (ПК)

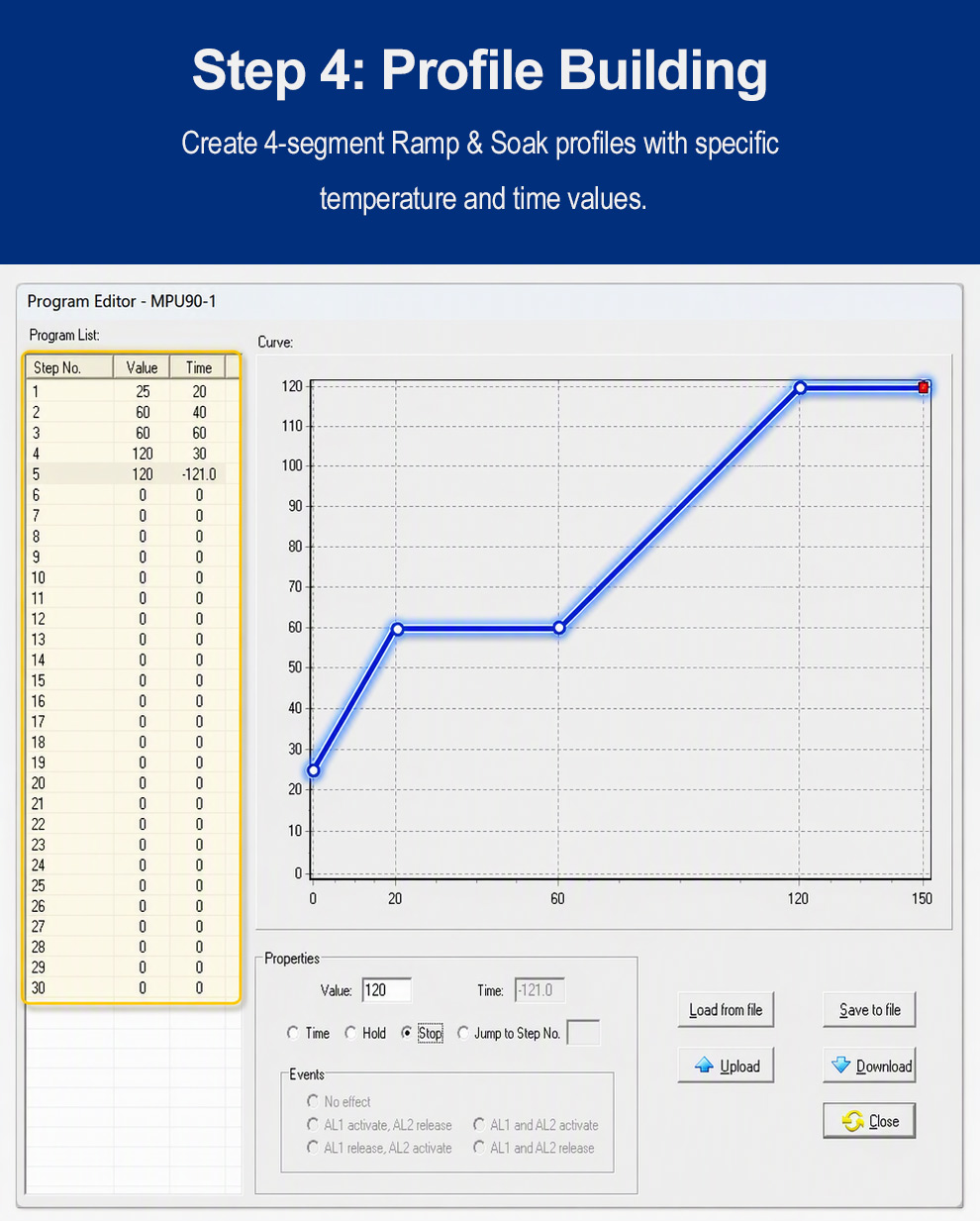

Кривая, которую мы сегодня рассмотрим, имеет следующую траекторию

Шаг 1) Кривая начинается со 100 градусов, и требуется 60 минут, чтобы нагреть систему до 400 градусов
Шаг 2) Температура системы остается на уровне 400 градусов в течение 60 минут
Шаг 3) Температура падает с 400 до 250 градусов в течение 120 минут
Шаг 4) Температура снова поднимается с 250 до 300 градусов в течение 50 минут
Шаг 5) Температура остается на уровне 300 градусов в течение 180 минут
Шаг 6) Температура падает с 300 до 100 градусов в течение 200 минут
Шаг 7) Температура остается на уровне 100 градусов в течение 70 минут
Шаг 8) Программа завершена.

Вот видеоурок о том, как запустить автонастройку на этом контроллере нагрева и выдержки PU90. Процесс автонастройки очень важен, если вы хотите достичь точного результата управления, поэтому автонастройка необходима для системы, только что установленной на объекте. В этом видео показано, как включить автонастройку, как выбрать правильное значение SV для автонастройки; подробную информацию смотрите в разделе описания к этому видео

Контроллеры нагрева и выдержки (Ramp Soak Controllers). Этот тип контроллеров изменяет заданное значение в соответствии с заранее установленным шаблоном программы. Программа состоит из повышения/понижения заданного значения (управление нагревом/охлаждением) и поддержания заданного значения на установленном уровне в течение заданного периода (управление выдержкой)

Это видеоурок о том, как запустить определенный профиль на ПИД-контроллере нагрева и выдержки PU90. 1) В видео представлена простая система нагрева, состоящая из твердотельного реле, лампочки, контроллера температуры, а также датчика температуры PT100. 2) Программа, выполняемая в видео, состоит из 6 шагов: начинается с 0 до 30 градусов в течение 5 секунд, шаг 2 — поддержание температуры на уровне 30 градусов в течение 3 минут, шаг 3 — доведение температуры с 30 до 50 градусов в течение 5 минут, шаг 5 — поддержание температуры на уровне 50 градусов в течение 3 минут, шаг 6 — повышение температуры с 50 до 80 градусов в течение 5 минут, после чего программа останавливается. 3) Вы можете видеть, что на протяжении всей программы температура и время изменяются в соответствии с запрограммированным профилем. Это устройство идеально подходит для печей, духовых шкафов и всех видов оборудования, требующих точного контроля температуры и времени.

1. Что такое контроллер с функцией рампы и выдержки (ramp and soak)?
   Контроллер с функцией рампы и выдержки (ramp and soak)— это устройство, которое управляет уставкой печи путем постепенного увеличения уставки с заданной скоростью (рампа, нагрев/охлаждение) и затем удерживания ее на этом значении в течение определенного времени (выдержка). По сути, он создает управляемый профиль нагрева или охлаждения с плавным переходом и периодом поддержания постоянной температуры. Обычно используется в таких устройствах, как печи и обжигательные печи, где требуется точный контроль температуры с управляемыми циклами нагрева/охлаждения.
2. Основные особенности контроллеров с функцией рампы и выдержки
   Функция: Они управляют уставкой процесса, изменяя ее со временем в соответствии с предварительно запрограммированной схемой, включая как повышение/понижение температуры (рампа), так и удерживание при определенной температуре в течение заданного времени (выдержка).
3. Компоненты
   Рампа (Ramp): Фаза, во время которой уставка постепенно увеличивается или уменьшается с контролируемой скоростью.
   Выдержка (Soak): Фаза, во время которой уставка остается постоянной в течение определенного периода.
4. Преимущества
   Предотвращение термического шока: Постепенно изменяя температуру, контроллер снижает риск повреждения от резких перепадов температуры. Равномерный нагрев/охлаждение: Обеспечивает стабильную обработку по всему объему материала за счет контролируемых этапов нагрева и охлаждения.
5. Области применения
   Промышленные печи, печи для обжига, сушка/отжиг огнеупоров, высокотемпературные печи, лабораторные печи, процессы термообработки
6. Можете ли вы привести реальный пример процесса, в котором может работать контроллер с функцией рампы и выдержки?
   Контроллер с функцией рампы и выдержки может использоваться в таких сферах, как отжиг металлов, отверждение композитов, обжиг керамики, испытания в климатических камерах, выращивание кристаллов и т. д.
7. В чем разница между контроллером с функцией рампы и выдержки и обычным ПИД-регулятором?
   Обычный ПИД-регулятор удерживает температуру на уровне уставки, и если уставку никто не меняет, у него есть только одно фиксированное значение в любой момент времени. Контроллер с функцией рампы и выдержки имеет множество точек уставки, которые меняются со временем, при этом скорость нагрева и охлаждения поддается регулировке.
8. Сколько уставок (или сегментов) я могу запрограммировать?
   MPU90 имеет максимум 30 сегментов; для нескольких профилей решением будет использование контроллера вместе с человеко-машинным интерфейсом (HMI).
9. Какие типы входных сигналов он принимает?
   Этот контроллер является действительно универсальным: он работает со всеми типами термопар и термометров сопротивления (RTD), а также с аналоговыми входами.
10. Какие типы выходов он имеет для управления моим оборудованием?
    Выход может быть релейным, управлением SSR, 4-20mA, 0-10Vdc, симисторным (Triac), а также однофазным фазовым управлением.
11. Каковы дискретность управления и точность?
    ±0.25% от показания ±1°C
12. Какой максимальный температурный диапазон он может поддерживать?
    Максимальный температурный диапазон зависит от используемого датчика: максимальная температура, которую может выдержать ваш датчик, и есть максимальная температура для нашего контроллера. Например, если вы используете датчик Wre5-WRe26, максимальная температура составляет 2300 градусов Цельсия.
13. Нужно ли мне отдельное программное обеспечение, или я могу запрограммировать его с передней панели?
    Вы можете запрограммировать его с передней панели, с ПК (ПО для ПК доступно у нас) или с помощью HMI (человеко-машинного интерфейса).
14. Есть ли у него опции связи/передачи данных?
    Да, Modbus RS-485 доступен в качестве опции для связи, Modbus TCP/IP также доступен по запросу.
15. Могу ли я программировать события/вспомогательные выходы на определенных шагах?
    Да, вы можете запрограммировать события на вспомогательных выходах на определенных шагах/сегментах. Благодаря этому вы можете, например, включить вентилятор или активировать сигнализацию в конце программы.
16. Что произойдет в случае сбоя питания? Возобновляет ли он выполнение программы?
    В случае сбоя питания программа может возобновить работу или же контроллер вернется к начальной точке — все это настраивается.
17. Имеются ли встроенные функции плавного выхода на уставку (ramp-to-setpoint) или «запуска выдержки» (soak start)?
    Да, этот контроллер имеет встроенную функцию выхода на уставку (ramp to setpoint), но она работает только для первого сегмента. Это очень полезно в начале профиля или в случае сбоя питания.
18. Насколько четок дисплей? Могу ли я одновременно видеть график программы, текущую уставку и текущее значение процесса?
    График программы посмотреть нельзя, но можно увидеть уставку, текущий выполняемый на контроллере сегмент, текущее значение процесса (PV) и время, оставшееся до завершения текущего сегмента.
19. Какую гарантию и техническую поддержку вы предоставляете?
    Мы предоставляем 3 года гарантии на это Контроллер печи контроллер
20. Каковы сроки доставки?
    Стандартный срок выполнения заказа составляет 7 рабочих дней после подтверждения заказа
