Преобразователь температуры с протоколом HART®, установленный на головке

Преобразователь температуры с головкой HART®

- Основные характеристики

- Преобразователи температуры протокола HART с HART 7
- Вход RTD PT100, Cu50, Cu100, PT1000 (необходимо изготовление на заказ)
- Вход T/C K, E, S, B, J, T, R, N, WRe5 ,WRe3
- Выход 4-20 мА плюс протокол HART
- Источник питания 12~35 В пост. тока
- 2000 В перем. тока Гальваническая развязка
- Точность 0,1 % для RTD, погрешность 0,2 % для термопары
- Вход и диапазон настраиваются с помощью коммуникатора HART или бесплатного программного обеспечения для ПК
- Совместимость с Rosemount 275,375 Коммуникатор
- Защита от перенапряжения, защита от обратного подключения
- Температурный дрейф ≤25ppm/ ℃ FS
- Температура окружающей среды.: -30 － 80 ℃
- Температура хранения.: -40 － 120 ℃
- Материал корпуса: PA66
- Крепежный винт: M4*2
- Частная торговая марка доступна по запросу
- Может быть установлен в распределительной коробке DIN B.
- Соответствие CE -

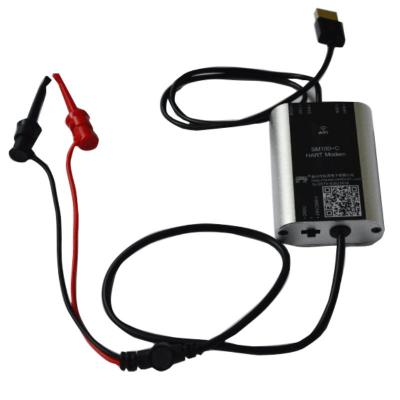

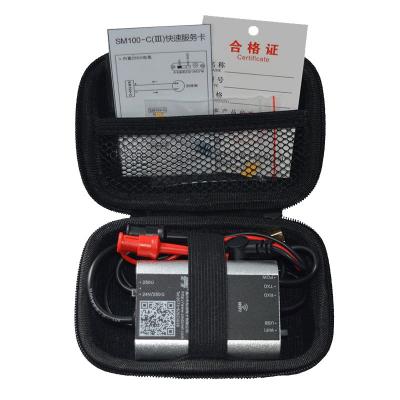

Модем HART SM100-C(III)

Для подключения преобразователя температуры HART к компьютеру требуется HART MODEM. наш модем HART SM100-C(III) очень гибок благодаря встроенному резистору 250 Ом и источнику постоянного тока 24 В, при вводе преобразователя в эксплуатацию нет необходимости включать отдельный источник постоянного тока 24 В, что упрощает подключение проводки в процессе настройки.

- Размер и размер



- Схема подключения



1) Источник питания подключается к клемме 1 и клемме 2
2) Этот элемент работает с 2-проводными, 3-проводными и 4-проводными датчиками RTD, для 2-проводных RTD два провода подключаются к клеммам 4 и 5. , и соедините провод между 3 и 4, соедините другой провод между 5 и 6, для 3-проводных датчиков RTD, три провода, подключенные к клеммам 3, 4 и 5, и, кроме того, должны соединить провод между 5 и 6. для 4-проводной RTD, 4 провода, подключенные к клеммам 3, 4, 5, 6. Часть, которую, скорее всего, упускают из виду, относится к 3-проводным RTD, провод должен быть подключен снаружи между клеммами 5 и 6 для 3-проводных RTD.
