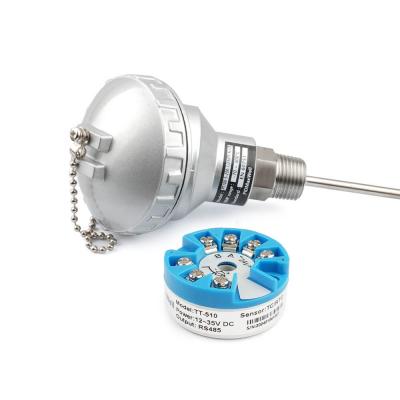

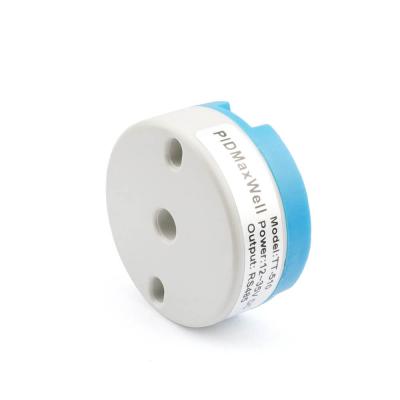

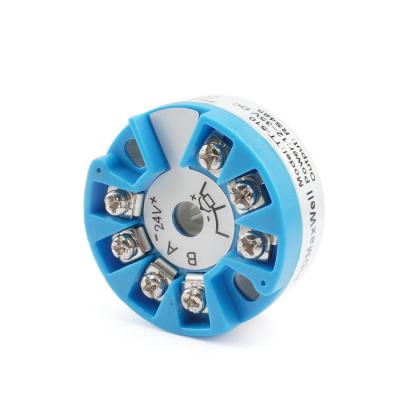

Преобразователь температуры RS485 Modbus RTU с креплением на головку

- Преобразователь температуры Modbus RS-485 для крепления на головке
- Входы TC/RTD
- Источник 12-35 В пост. тока
- Связь Modbus RTD RS-485
- Электрическая изоляция между входом/выходом и источником
- Корпус PA66



  • номер товара.:

    TT-510
  • оплата:

    T.T, Credit Card, Paypal etc, to be negotiat
  • происхождение продукта:

    China
  • цвет:

    Blue and white
  • товарный запас:

    1000
  • минимальный заказ:

    1
  • Время выполнения:

    3-15 days depends on the order

Преобразователь температуры Modbus RS-485 для крепления на головке

Основные характеристики

-Работа с несколькими входами TC/RTD
-TC(K,E,S,B,J,T,R,N) RTD(PT100, Cu100, Cu50)
-Выход: Modbus RS-485 RTU
-Питание: 12-35В пост.
- Точность: RTD 0,1%, TC 0,2%
- Рабочая температура: -30~80
- Температура хранения: -40~120
- Температурный дрейф:  50 ppm/ ℃  FS
- Нагрузка: менее 500  Ом
- Материал корпуса: PA66
- Крепежный винт: M4*2
- Диапазон и вход настраиваются с помощью программного обеспечения для ПК
- Электрическая изоляция между входом, выходом и источником.
-Защита от перенапряжения, защита от молнии, функция защиты от обратного подключения
- Передатчик может снимать температуру с датчика температуры и напрямую передавать значение температуры на главное устройство, такое как ПЛК или ЧМИ, например, если вы подключаете датчик типа K к передатчику, а датчик направлен на объект с 100 градусов, ЧМИ или ПЛК могут получать показания температуры непосредственно от преобразователя, в отличие от преобразователя температуры 4-20 мА, температура от датчика должна быть преобразована в сигнал 4-20 мА, а затем передана в ЧМИ и ПЛК, Аналоговый сигнал 4-20 мА от ЧМИ и ПЛК должен быть преобразован в показание температуры, чтобы оператор мог проверить температуру. Для преобразователя TT-510 значение температуры отражается непосредственно в ЧМИ или ПЛК без аналого-цифрового преобразования. , задействовано цифро-аналоговое преобразование. вместо этого он передается через Modbus RS-485.

Информация для заказа


      Преобразователь температуры TT-510 RS-485 Modbus RTU для монтажа в головке



Нажмите на ссылку ниже, чтобы загрузить программное обеспечение и каталог




TT-510 представляет собой преобразователь температуры, монтируемый на головку шайбы , с интерфейсом RS-485 Modbus RTU. Ниже приведен видеоурок по демонстрации связи, мы используем Modscan32 для имитации связи ведущего устройства с TT-510, ниже приведена конфигурация Modscan 32.

Адрес начинается с 0001 (HEX)
Длина адреса: 5
Адрес TT-510.: 1 (вы можете изменить адрес устройства на другой адрес с помощью нашего программного обеспечения)
Тип точки Modbus: Регистр хранения

Таблица регистров связи Modbus, как показано ниже. как видно из таблицы, 0001 для значения процесса

Нумерация

обозначение параметра

имя параметра

регистрационный адрес

(шестнадцатеричный)

Формат данных

(шестнадцатеричный)

Атрибуты

Диапазон значений

(десятичная дробь)

Примечание

0

PV

Значение процесса

0000

двойной байт

подписал

Читать

-32768~32767

Единица измерения 0,1 ℃

1

Прти

Метод проверки

0001

двойной байт

неподписанный

Читай пиши

0 - нет контрольной суммы

 1 - нечетная четность

 2 - четный паритет

Примечание[1]:

без десятичной точки

2

UA реклама

Адрес счетчика

0002

Читай пиши

1 255

3

Uкр

Скорость передачи данных прибора

0003

Читай пиши

0 6

4

Ключ

Калибровочный пароль

0004

двойной байт

неподписанный

Читай пиши

0xA5A5 действителен

Примечание[10]:

Пароль может быть откалиброван только после прохождения



ниже приведена демонстрация связи, вы можете видеть, что количество опросов, генерируемых Modscan 32, и количество опросов, полученных от передатчика, первый адрес 0001 для значения процесса, мы подключаем датчик типа K к передатчику, в В начале видео температура составляет 33,7 градуса по Цельсию, через мгновение мы опускаем датчик температуры в горячую воду. значение процесса увеличивается после этого. вы можете увидеть это на видео.



-Ниже приведен видеоурок о том, как использовать наше программное обеспечение для настройки ПК для преобразователя температуры RS-485 Modbus, установленного на головке TT-510, вы можете изменить адрес, скорость передачи данных и конфигурацию четности из программного обеспечения, заводские настройки по умолчанию как ниже

Адрес: 1
Скорость передачи: 9600
Четность: N

Вы можете изменить адрес передатчика с 1 на 2 или любое число от 1 до 254, а также изменить скорость передачи на 19200 и изменить четность с НЕЧЕТНОГО или ЧЕТНОГО.
