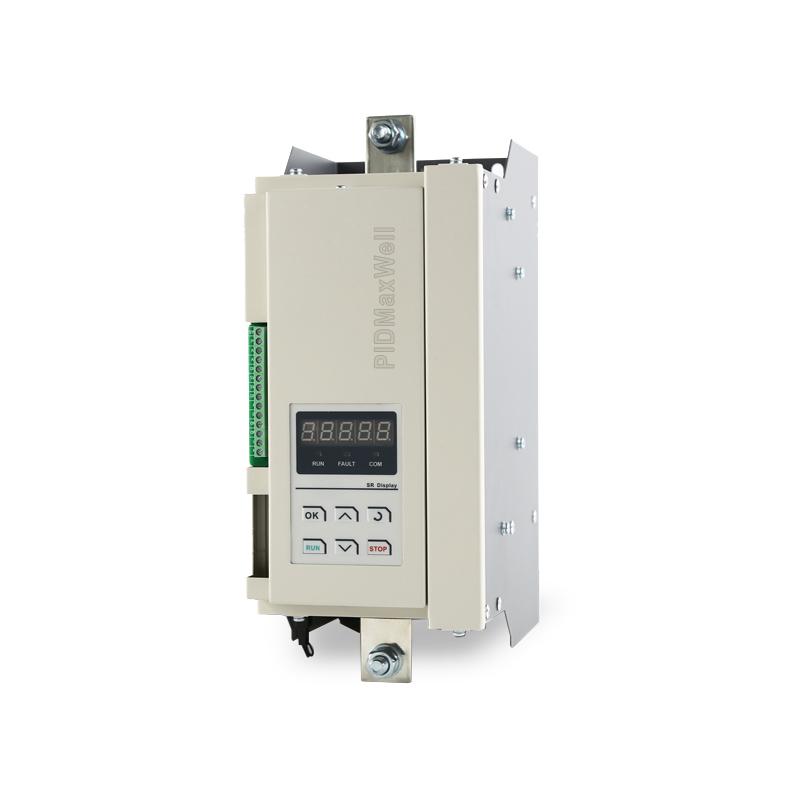

MW10E — это высокоразвитый однофазный регулятор мощности на базе микропроцессора с использованием SCR, предназначенный для промышленных применений в области нагрева и управления мощностью. Благодаря широкому диапазону входного напряжения, двум аналоговым входам управления и надежным механизмам защиты этот контроллер обеспечивает точное регулирование мощности, повышенную надежность системы и мониторинг в реальном времени. Его компактная и легкая конструкция в сочетании с высокоэффективным рассеиванием тепла делает его идеальным решением для требовательных промышленных условий.
марка:
PIDMaxWellномер товара.:
MW10Eоплата:
T.T, Credit card, Paypalрыночная цена:
$500цена:
$800происхождение продукта:
Made in Chinaцвет:
Greyтоварный запас:
10минимальный заказ:
1Время выполнения:
10 days after paymentВысокопроизводительное ядро: встроенный высокопроизводительный маломощный 32-битный микропроцессор. Широкий диапазон рабочего напряжения: поддерживает широкий диапазон входного напряжения основной цепи AC 110V–440V, обеспечивая совместимость с мировыми стандартами электропитания.
Универсальные аналоговые входы: два управляющих задания, поддерживающие сигналы 0-20mA / 4-20mA и 0-5V / 0-10VDC для гибкого внешнего управления.
Программируемые цифровые входы: оснащен 2 программируемыми входами переключателей для настройки функций запуска/останова и переключения нескольких заданий.
Комплексный мониторинг: светодиодный дисплей для отображения в реальном времени процента входного сигнала, температуры радиатора, выходного напряжения и выходного тока.
Расширенная защита: встроенная защита от потери фазы, перегрева, перегрузки по току и отключения нагрузки для защиты оборудования и процессов.
Модульная масштабируемость: поддержка Profibus DP, Modbus TCP/IP, внешних модулей обратной связи и измерения TRMS через дополнительные модули расширения.
| Параметр | Характеристика |
| Модель | MW10E |
| Тип фазы | Однофазный |
| Вход основной цепи | AC 110V-440V |
| Источник питания управления | AC 220V +/-10% |
| Аналоговые входы (AI1, AI2) | 0-20mA / 4-20mA (AI1) 0-5V / 0-10VDC (AI2), входное сопротивление≧10kΩ |
| Цифровые входы | SW1: программируемый (по умолчанию: замыкание = запуск, размыкание = останов) SW2: программируемый (по умолчанию: размыкание = AI1 активен, замыкание = AI2 активен) |
| Релейный выход (ON1, ON2) | 3A 250VAC / 3A 35VDC (программируемый выход) |
| Коммуникационные интерфейсы | RS485 (Modbus-RTU) Опционально: Profibus DP, Modbus TCP/IP |
| Коммуникационный протокол | Поддерживается Modbus-RTU. Коды функций: 03, 04, 06, 16 |
| Скорость передачи данных | 2400, 4800, 9600, 19200, 38400 bps |
| Формат данных | 8n2, 8e, 8o1, 8n1 |
| Индикаторы | RUN (зеленый), FAULT (белый), COM (желтый) |
| Функции защиты | Потеря фазы, перегрев, перегрузка по току, отключение нагрузки |
| Максимальный номинальный ток | До 1500A (в зависимости от модели) |
| Условия эксплуатации | Подходит для профессиональных промышленных условий эксплуатации. |

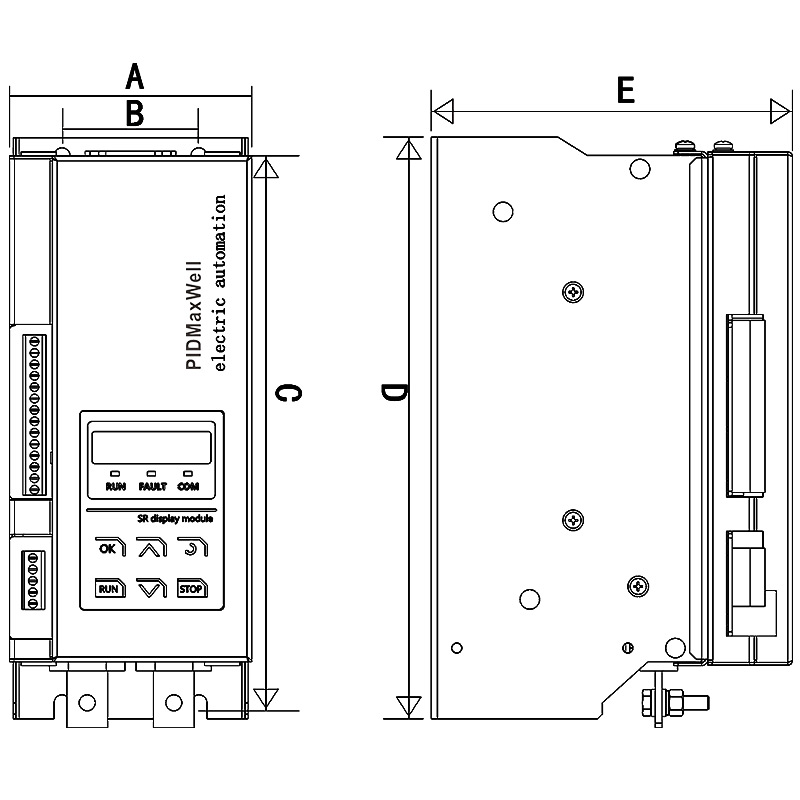

| Номинальный ток (А) | A (мм) | B (мм) | C (мм) | D(мм) | E(мм) | Монтажный болт |
| 10 - 170 | 106 | 60 | 240 | 255 | 158 | M6 |
| 200 - 320 | 135 | 80 | 280 | 295 | 207 | M6 |
| 450 - 600 | 200 | 120 | 460 | 480 | 225 | M8 |
| 800 | 185 | 120 | 460 | 480 | 225 | M8 |
| 1000 | 240 | 120 | 750 | 770 | 351 | M8 |
| 1500 | 250 | 170 | 976 | 998 | 363 | M8 |
Тип дисплея: 4-разрядный 7-сегментный светодиодный индикатор.
Циклическое отображение: процент входного сигнала → температура радиатора → выходное напряжение → выходной ток.
Кнопки управления:
OK: Вход в настройки / Подтверждение изменений.
Return: Выход из меню параметров / Возврат к основному циклу.
Вверх (▲): Увеличение данных / Увеличение заданного значения.
Вниз (▼): Уменьшение данных / Уменьшение заданного значения.
RUN: Запуск устройства.
STOP: Остановка устройства.
Примечание: Доступна опция внешней панели дисплея (ED) для удалённого мониторинга.
Серия SR10E может быть расширена специализированными модулями для удовлетворения конкретных требований применения:
Внешняя обратная связь по току/напряжению: Для точного регулирования в замкнутом контуре с использованием внешних датчиков.
Двойной аналоговый выход (AO1, AO2): Настраиваемые выходы 0-20 мА / 4-20 мА, которые могут представлять процент входного сигнала, процент выхода, напряжение, ток или мощность в качестве сигналов обратной связи для DCS/PLC.
Расширение защиты нагрузки: Позволяет контролировать сопротивление нагрузки в реальном времени (F-018) с аварийными сигналами превышения верхнего/нижнего предела (F-142, F-143, F-144) для предотвращения отклонений процесса.
Profibus DP / Modbus TCP/IP: Обеспечивает простую интеграцию в централизованные сети SCADA или сети автоматизации производства (поддержка 20 слотов и автоматическая скорость передачи данных до 12M).
MW10E - [Номинальный ток] - [Опция]
| Код | Описание |
|---|---|
| P | Модуль связи Profibus DP |
| C | Модуль связи Modbus TCP/IP |
| R | Измерение истинного среднеквадратичного значения (TRMS) |
| ED | Внешняя панель дисплея |
| EF | Модуль расширения внешней обратной связи |
Пример: MW10E - 600 - P обозначает однофазный регулятор мощности на 600 А со связью Profibus DP.
Примечание: Для подробных конфигураций параметров (например, F-000 до F-108), настройки ПИД-регулятора или сопоставления регистров Modbus обратитесь к полному техническому руководству MW10E или свяжитесь с нашей службой поддержки.
MW10E -[Номинальный ток] - [Опция]
Доступные варианты номинального тока:
|
25 А |
50 А |
75 А |
100 А |
150 А |
200 А |
250 А |
320 А |
450 А |
600 А |
800 А |
1000 А |
1500 А |
Опции (выберите одну или несколько):
| Код | Описание |
|---|---|
| P | Модуль связи Profibus DP |
| C | Модуль связи Modbus TCP/IP |
| R | Измерение истинного среднеквадратичного значения (TRMS) |
| ED | Внешняя панель дисплея |
| EF | Внешний модуль расширения обратной связи |
Пример: MW10E - 600-P означает однофазный регулятор мощности на 600 А со связью Profibus DP.
Хотя однофазные регуляторы мощности SCR (например, MW10E) могут использоваться в различных сценариях, их основное и наиболее распространённое применение — точное управление температурой и мощностью резистивных нагревательных нагрузок в промышленном производстве и обработке.
Ниже приведены основные конкретные области применения с разбивкой по отраслям:
Электрические печи и обжиговые печи: управление нагревательными элементами в керамических, стекольных и металлических печах для отжига.
Сушильное оборудование: используется в конвейерных сушилках и туннельных печах для пищевых продуктов, древесины и химикатов, где необходим постепенный и стабильный нагрев.
Экструзия и литьё под давлением: точное управление нагревательными лентами на цилиндрах экструдеров и машин для литья под давлением. Поскольку эти процессы в значительной степени зависят от стабильной температуры расплава, SCR обеспечивает необходимую плавную подачу мощности без пульсаций.
Термоусадочные туннели: регулирование температуры для усадки пластиковых упаковочных плёнок.
Рамы для термофиксации и сушильные цилиндры: управление нагревательными элементами в машинах для сушки и фиксации текстиля, где требуется равномерное распределение тепла по широкой ткани.
Термофиксация и окрашивание: используется для поддержания точной температуры ванн или сушки валковых цилиндров.
Машины для термосварки: для непрерывной и прерывистой термосварки пластиковых пакетов, мешков и блистерной упаковки. SCR обеспечивает быстрые и точные циклы нагрева и охлаждения.
Климатические камеры: используются в камерах термоудара, шкафах для испытаний температуры и влажности, а также в научно-исследовательских печах, где критически важна абсолютная стабильность напряжения и тока.
ИК-нагревательные модули: управление мощными инфракрасными лампами (кварцевыми лампами), используемыми для отверждения красок, сушки при трафаретной печати и быстрого предварительного нагрева материалов.
Как это относится непосредственно к MW10E:
Для этих применений MW10E особенно хорошо подходит, поскольку он оснащён следующими функциями:
Два аналоговых входа (4-20mA / 0-10V): он может легко получать заданные значения напрямую от ПИД-регулятора температуры, ПЛК или DCS.
Внешняя обратная связь по напряжению/току: идеально подходит для применений, где сопротивление нагревательного элемента изменяется при нагреве (например, нагреватели из карбида кремния или дисилицида молибдена), обеспечивая точный выход независимо от изменений температуры.
Контроль сопротивления нагрузки: передовая функция, позволяющая системе выдавать сигнал тревоги при перегорании или повреждении нагревательного элемента, предотвращая неожиданные простои производства.
Краткое примечание об однофазных и трёхфазных системах:
Однофазные SCR обычно выбирают для нагрузок малой и средней мощности (до примерно 1500A, как в MW10E) или для специализированных однофазных нагревательных элементов, тогда как трёхфазные SCR используются для более мощных промышленных трёхфазных нагрузок. Если ваш нагревательный элемент питается от стандартной однофазной линии 220V/230V, MW10E — это именно тот тип контроллера, который необходим.
