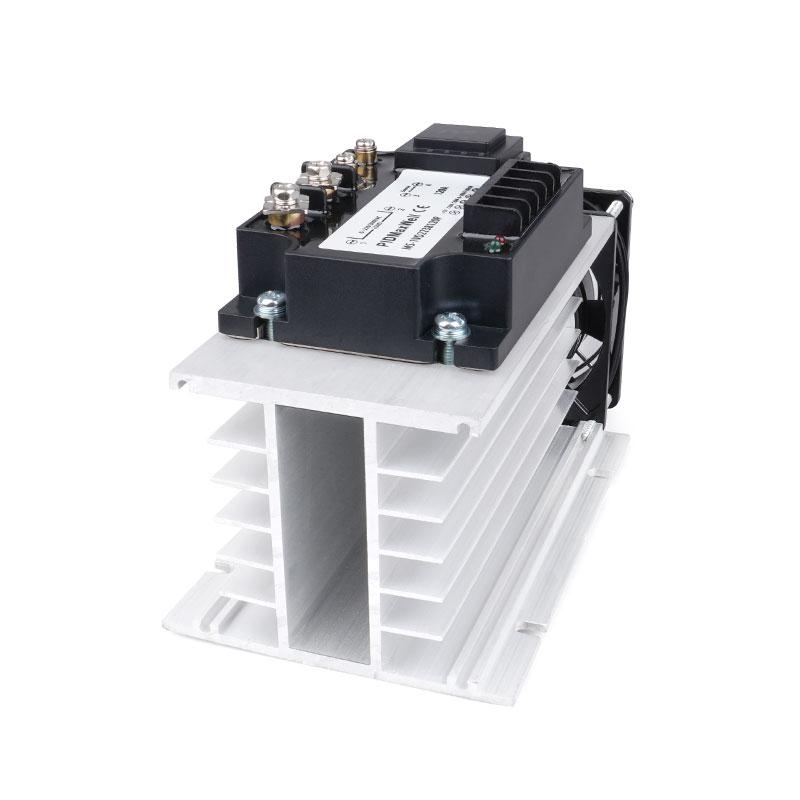

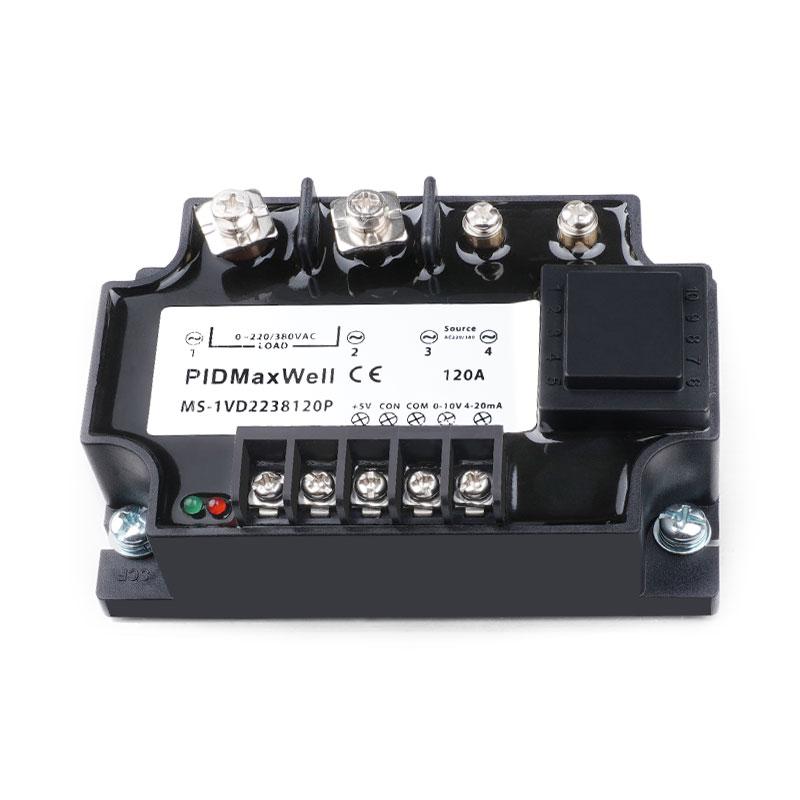

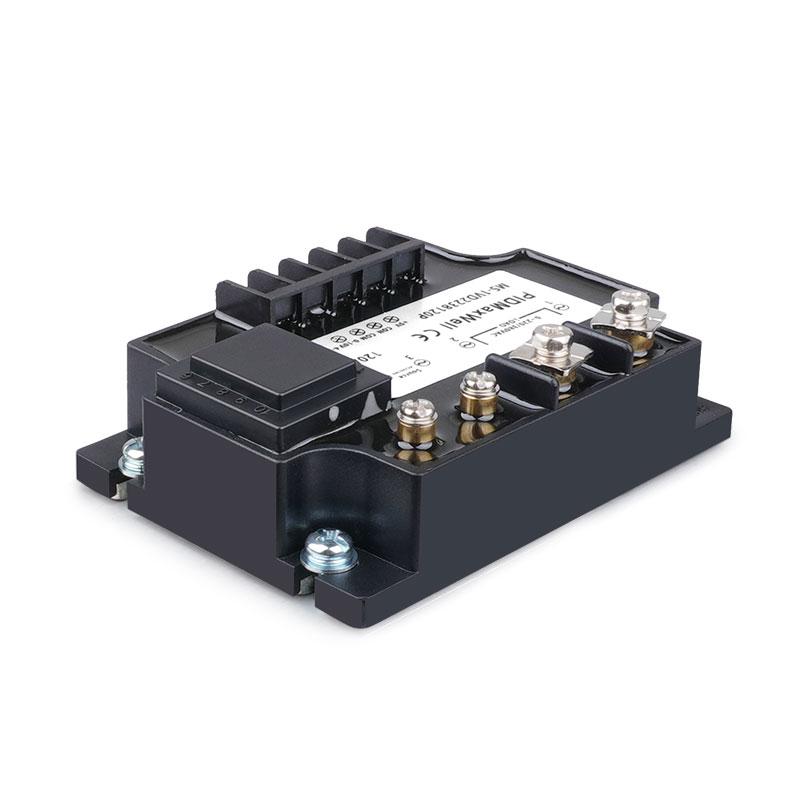

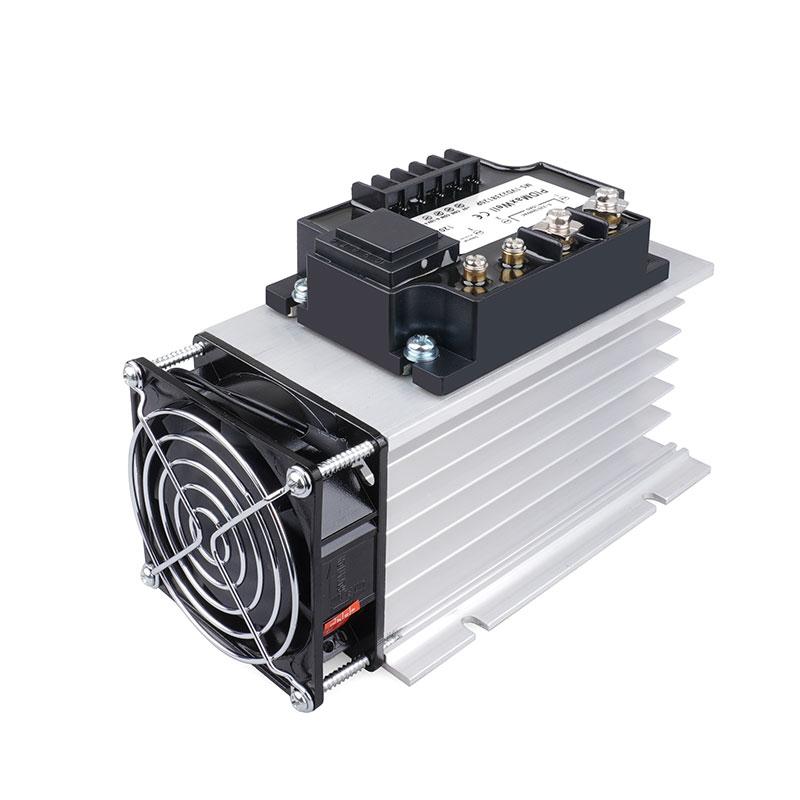

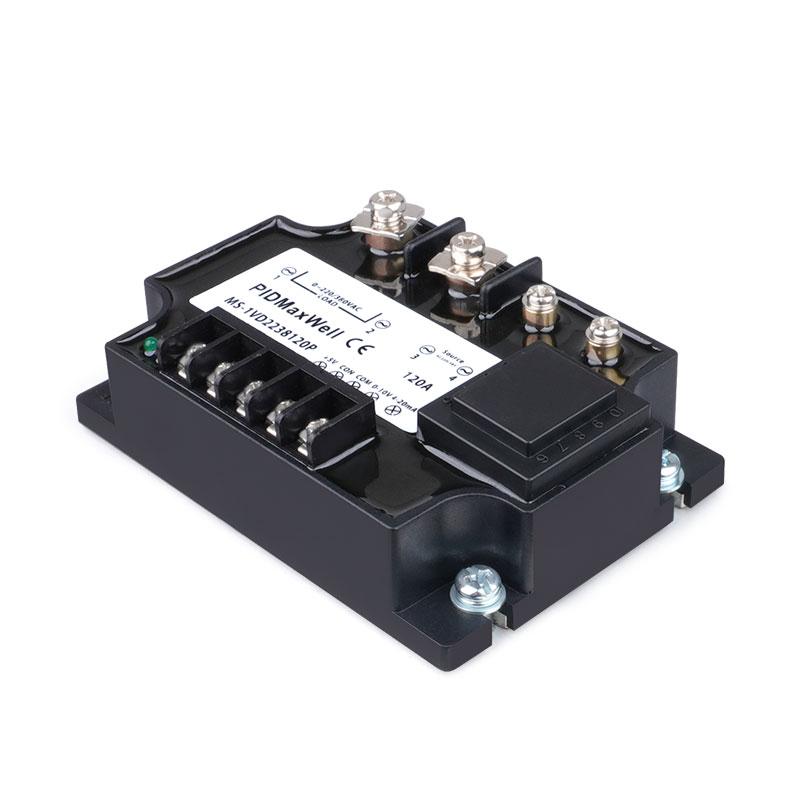

Экономически эффективный однофазный изолированный тиристор с несколькими входами

Совместимость с несколькими входами

Одновременно поддерживает входы потенциометров 0-5 В постоянного тока, 0-10 В постоянного тока, 4-20 мА и 2-10 кОм, используя общий отрицательный вывод для максимальной гибкости.

Высокоточная регулировка фазового угла

Использует режим управления с фазовым сдвигом для обеспечения плавной, бесступенчатой и высокоточной регулировки мощности во всем диапазоне нагрузок.

Оптическая изоляция

Полная оптическая изоляция между управляющим входом и высоковольтным выходом обеспечивает превосходную безопасность и помехоустойчивость.

Встроенная защита от скачков напряжения

Встроенная буферная (RC-демпферная) схема защищает тиристор от скачков напряжения и переходных процессов, продлевая срок его службы.

Встроенная система плавного пуска

Встроенная функция плавного пуска предотвращает высокие пусковые токи, продлевая срок службы как регулятора, так и подключенной нагрузки.

Визуальная индикация процесса

Интуитивно понятные светодиодные индикаторы состояния питания и уровня входного/выходного сигнала; яркость изменяется пропорционально уровню сигнала.

Широкий диапазон тока

Доступны в 8 вариантах номинального тока от 10 А до 200 А, что позволяет использовать их в широком спектре промышленных систем отопления и управления электропитанием.

Прочная и безопасная конструкция

Черный огнестойкий корпус с герметизирующей смолой, предназначенный для надежного монтажа на панель с эффективным отводом тепла через внешний радиатор.

Категория товара

Однофазный изолированный тиристорный регулятор мощности

Диапазон напряжения нагрузки

0 ~ 220 В переменного тока или 0 ~ 380 В переменного тока (50/60 Гц)

Загрузить текущие параметры

10A / 25A / 40A / 60A / 80A / 100A / 120A / 200A

Входы управляющих сигналов

Потенциометры 0-5 В постоянного тока, 0-10 В постоянного тока, 4-20 мА, 2-10 кОм (поддерживаются одновременно).

Режим управления

Фазовый импульсный режим стрельбы (управление фазовым углом)

Метод изоляции

Оптическая изоляция (вход/выход)

Плавный пуск

Встроенная схема плавного пуска

Защита от скачков напряжения

Встроенный внутренний буфер / RC-демпферная схема

Светодиодные индикаторы

Светодиодный индикатор питания; светодиодный индикатор интенсивности входного/выходного сигнала (яркость пропорциональна уровню сигнала).

Материалы для корпуса

Черный огнестойкий пластик с герметизирующей смолой.

Способ крепления

Монтаж на панель (требуется внешний радиатор, продается отдельно)

Совместимость с нагрузкой

Резистивные нагрузки (нагреватели, лампы и т. д.); подходит для очень малых индуктивных нагрузок.

Сертификация

СЕ

Терминал

Метка / Функция

Описание

1 (Вверху)

Светодиодный индикатор входа/выхода

Яркость отображает уровень сигнала; чем ярче, тем выше значение входного/выходного сигнала.

2 (Вверху)

Светодиодный индикатор питания

Индикаторы загораются при подаче на устройство напряжения 220 В переменного тока или 380 В переменного тока.

3 (Внизу)

+ Клемма (4-20 мА)

Положительный вывод для входа токовой петли 4-20 мА

4 (Внизу)

+ Клемма (0-10 В постоянного тока)

Положительный вывод для аналогового входного напряжения 0-10 В постоянного тока

5 (Внизу)

– COM-терминал

Общий отрицательный вывод для входов 0-10 В, 0-5 В и 4-20 мА.

6 (Внизу)

+ Клемма (0-5 В постоянного тока)

Положительный вывод для аналогового входного напряжения 0-5 В постоянного тока

7 (Внизу)

Внутренний источник питания +5 В постоянного тока

Внутренний источник питания +5 В постоянного тока для входа потенциометра 2-10 кОм
