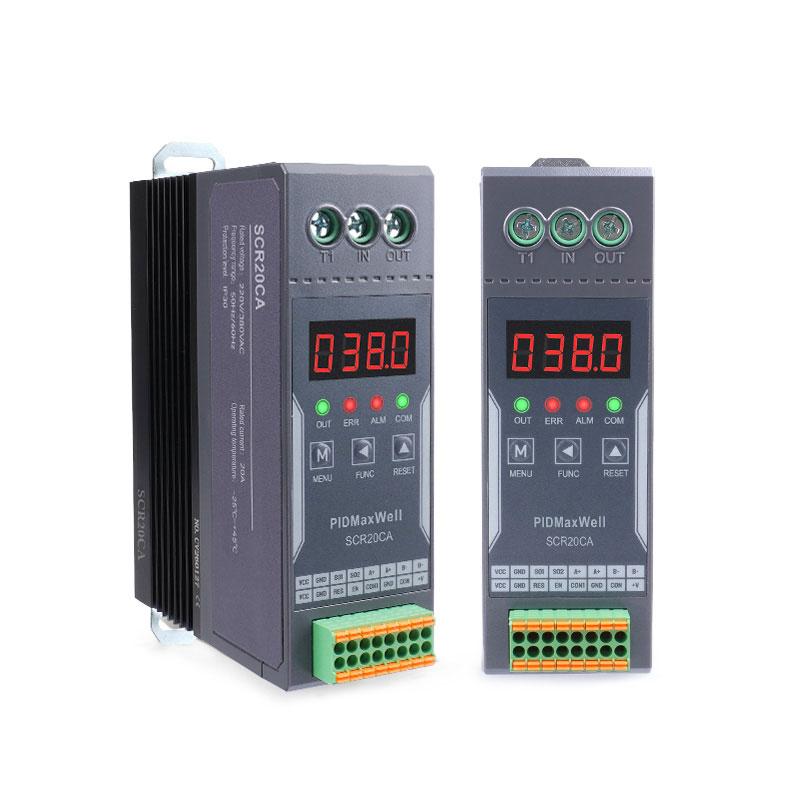

Контроллер однофазного переменного тока

Многорежимное замкнутое управление

Плавное переключение между режимами постоянного напряжения, постоянного тока и постоянной мощности позволяет адаптироваться к различным требованиям нагрузки — все настройки осуществляются через цифровую панель.

Отбор проб по истинному среднеквадратичному значению

Полностью изолированная система измерения напряжения и тока обеспечивает высокоточное измерение истинного среднеквадратичного значения с надежной изоляцией между цепями управления и питания.

Усовершенствованный цифровой интерфейс

Интуитивно понятная цифровая панель отображает в реальном времени выходное напряжение (В), ток (А), мощность (кВт) и номер станции RS-485; все параметры легко просматриваются и изменяются.

Комплексная многослойная защита

Встроенная защита от перенапряжения (E017), перегрузки по току (E018) и перегрева (порог 95°C), а также обнаружение обрыва цепи нагрузки и контроль потери переменного тока на входе.

Связь RS-485 Modbus RTU

Стандартный протокол RS-485 Modbus RTU (до 115200 бод, адреса 1-247) обеспечивает удаленный мониторинг, регистрацию данных и бесшовную интеграцию с ПЛК/SCADA.

Интегрированная система терморегулирования

Контроллер и радиатор объединены в единый компактный блок; вариант SCR20CA-S дополнительно оснащен настраиваемым вентилятором охлаждения для требовательных приложений с высокой интенсивностью работы.

Гибкая установка

Встраиваемые подпружиненные клеммы управления облегчают быструю прокладку проводов и замену оборудования; поддерживают как монтаж на DIN-рейку, так и винтовой монтаж для универсальной интеграции в панель.

Независимые контуры ПИД-регулирования

Три независимых контура ПИД-регулирования (напряжение, ток и мощность) с индивидуально настраиваемыми параметрами P, I и D обеспечивают точную и стабильную работу замкнутой системы.

Входное напряжение основной цепи

Напряжение переменного тока 220 В / 380 В (выбирается параметром F033)

Выходной ток

40А (номинальный ток)

Рабочий источник питания

24 В постоянного тока, мощность ≤ 3 Вт

Управляющие сигналы

Аналоговый порт 0-10 В (CON) / Аналоговый порт 4-20 мА (CON1) — переключаемый

Режимы работы

Режим 0: Постоянное напряжение | Режим 1: Постоянный ток | Режим 2: Постоянная мощность | Режим 3: Разомкнутая цепь

Рабочая частота

Адаптивный режим 50/60 Гц

Асимметрия выходного напряжения

< 2%

Нестабильность напряжения

< 0,5%

Пиковое выдерживаемое напряжение

≥ 1400 В (прямое и обратное направление)

ди/дт

100 А/мкс

dv/dt

500 В/мкс

Метод отбора проб

Истинное среднеквадратичное значение (полностью изолированное измерение напряжения и тока)

Протокол связи

RS-485 Modbus RTU

Параметры скорости передачи данных

4800 / 9600 / 19200 / 38400 / 115200 (По умолчанию: 115200)

Диапазон адресов RS-485

1 – 247 (По умолчанию: 1)

Защита от перенапряжения

250 В (при входном напряжении 220 В) / 450 В (при входном напряжении 380 В)

Защита от перегрузки по току

Значение по умолчанию: 64,82 А (максимальное значение: 64,82 А)

Порог срабатывания сигнализации о перегреве

95°C (по умолчанию); автоматическая очистка при 60°C; вывод не отключается.

Рабочая температура окружающей среды

от -25°C до +45°C

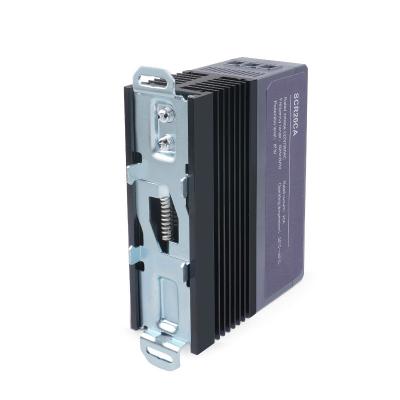

Способ крепления

Монтаж на DIN-рейку или с помощью винтов

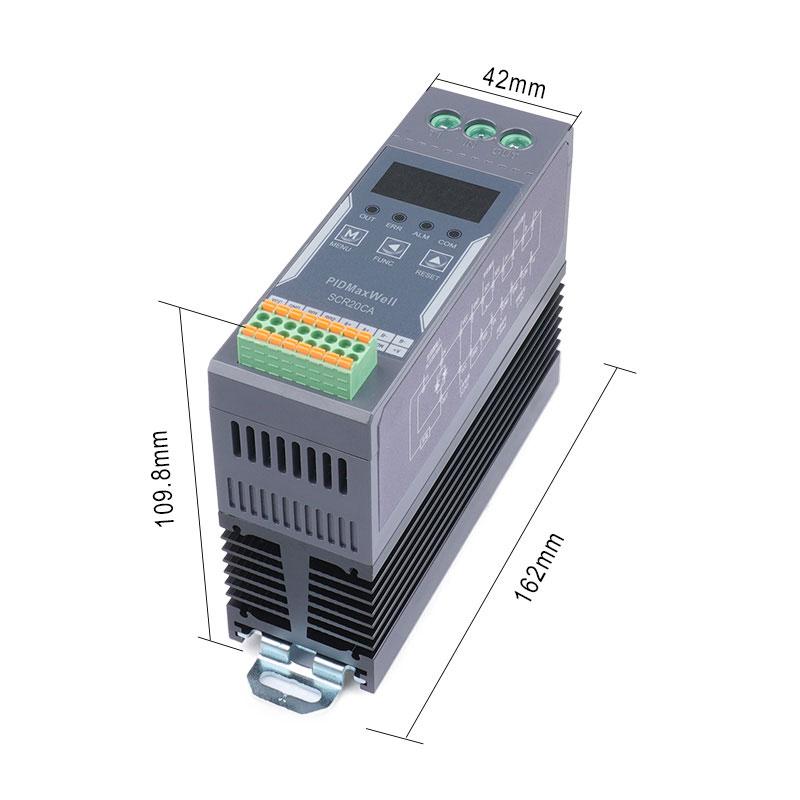

Габариты (Ш×В×Г) — с вентилятором

109,8 мм × 162 мм × 51,6 мм

Габариты (Ш×В) — без вентилятора

42 мм × 148,4 мм
