Single-phase AC voltage regulator module

Модуль однофазного регулятора переменного напряжения серии SCR

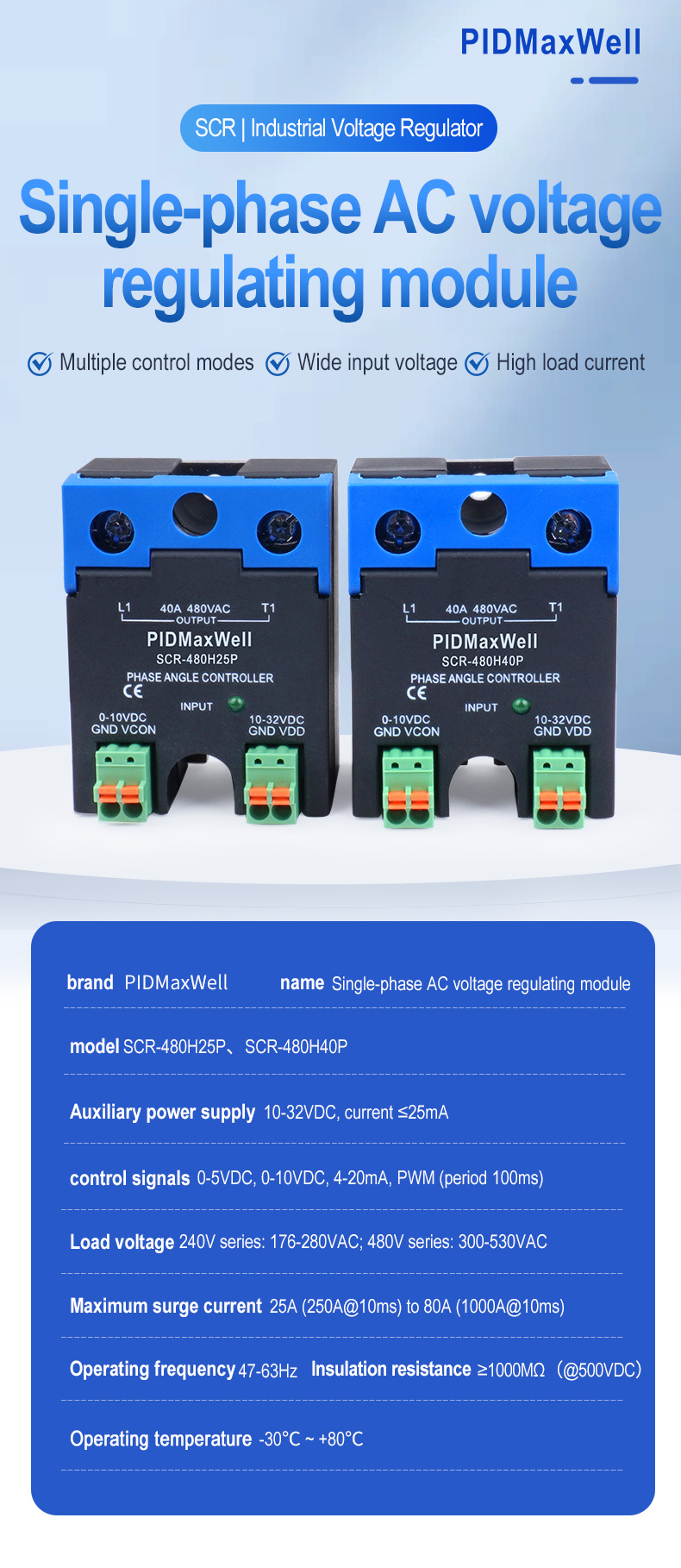

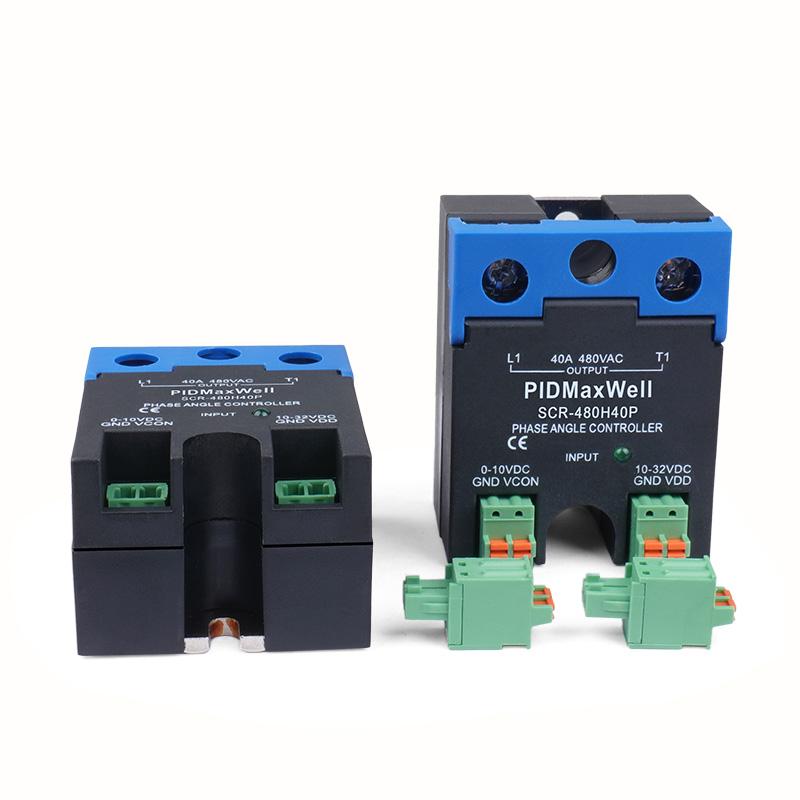

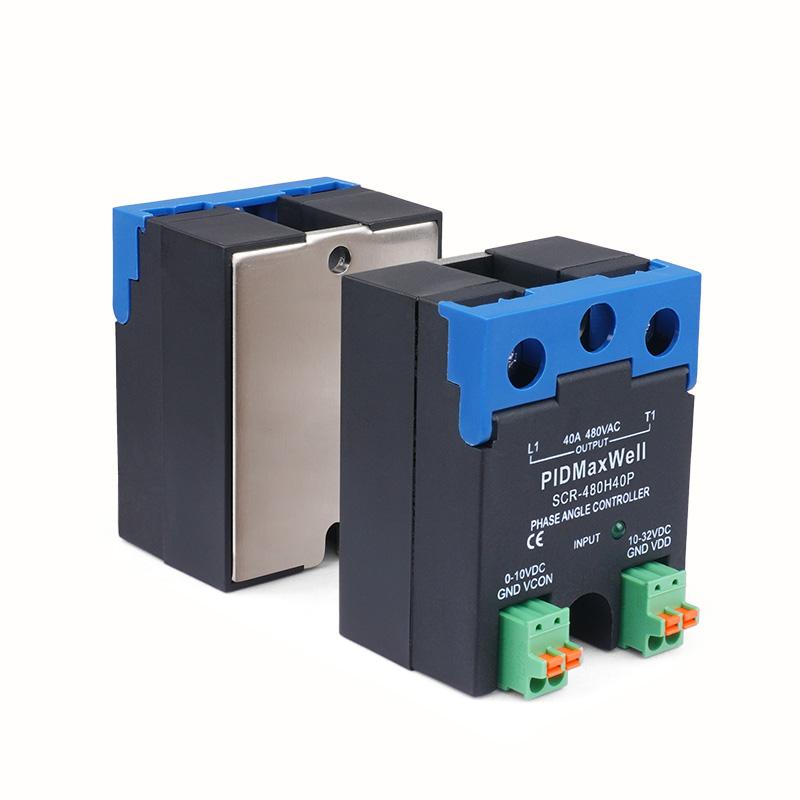

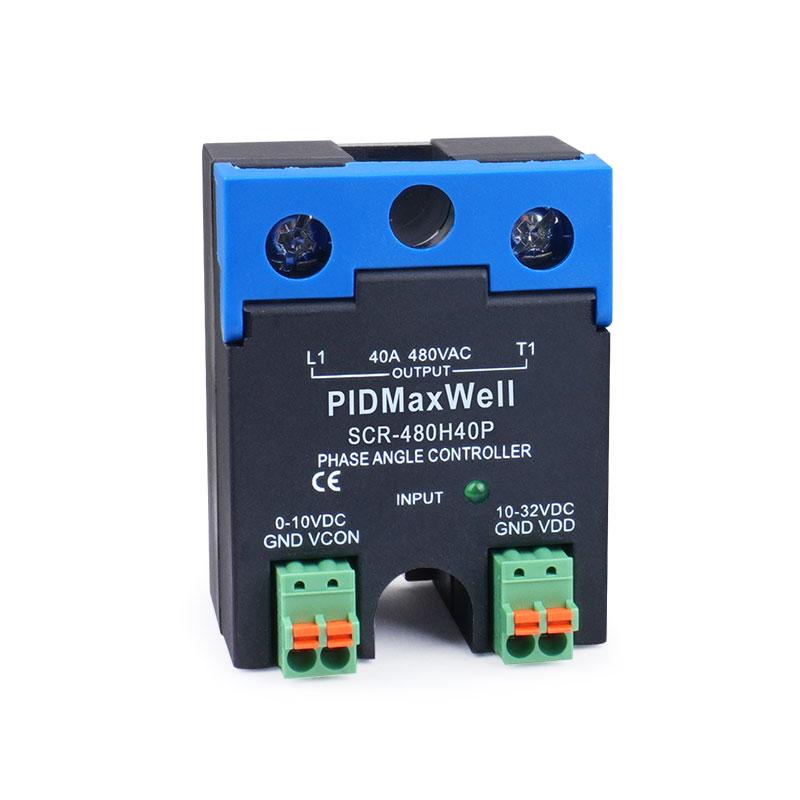

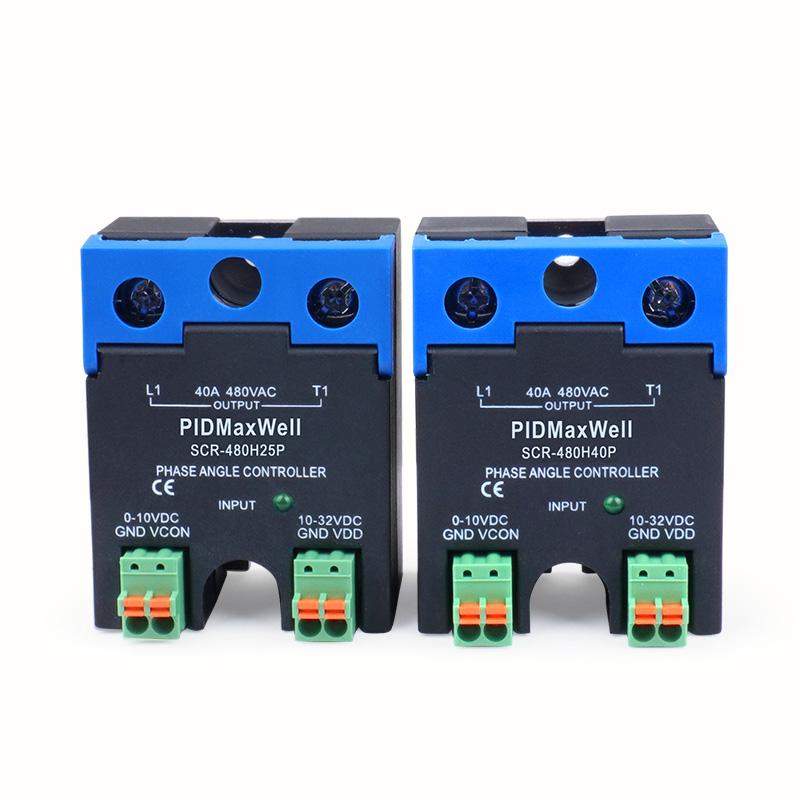

Модуль однофазного регулятора напряжения переменного тока Maxwell SCR-480H — это компактный и высоконадежный регулятор, предназначенный для точного управления фазовым углом. Используя аналоговый входной сигнал 0-10 В постоянного тока, этот модуль обеспечивает плавную, бесступенчатую регулировку напряжения нагрузки переменного тока до 480 В. Благодаря усовершенствованной системе обнаружения перехода через ноль и оптоизоляции, он обеспечивает безопасную и бесперебойную работу между низковольтной цепью управления и высоковольтной цепью питания. Доступный в широком диапазоне номинальных токов от 25 А до 120 А, SCR-480H отличается прочной, компактной конструкцией с подключаемыми клеммными колодками для простоты подключения и обслуживания. В сочетании со специальными радиаторами Maxwell он обеспечивает исключительную тепловую эффективность, что делает его идеальным решением для управления питанием с разомкнутым контуром как для резистивных, так и для индуктивных промышленных нагрузок.

марка:
PIDMaxWell
номер товара.:
SCR-480H25P
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$30
цена:
$20
происхождение продукта:
Made in China
минимальный заказ:
10 PCS
Вес изделия:
0.2kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Основные характеристики

Точное управление фазовым углом	Обеспечивает плавную, бесступенчатую регулировку переменного напряжения с помощью стандартного аналогового управляющего сигнала 0-10 В постоянного тока, что позволяет точно и быстро регулировать мощность.
Широкий диапазон тока	Доступны в шести вариантах номинального тока — 25 А, 40 А, 60 А, 80 А, 100 А и 120 А — для удовлетворения самых разнообразных требований к нагрузке.
Оптопара-изоляция	Полная оптоизоляционная изоляция между цепями управления и питания обеспечивает максимальную безопасность эксплуатации, целостность сигнала и помехоустойчивость.
Клеммные колодки с возможностью подключения	Зеленые клеммные колодки с винтовыми клеммами для управляющих входов значительно сокращают время установки и обслуживания, идеально подходят для производителей панелей управления.
Компактная модульная конструкция	Компактные размеры позволяют легко устанавливать плату на панель или напрямую интегрировать ее с совместимыми внешними радиаторами Maxwell.
Универсальная совместимость с грузами	Высокоэффективен для управления как резистивными нагревательными элементами (печами, духовками), так и индуктивными нагрузками (двигателями, трансформаторами, вентиляторами).
Визуальная индикация состояния	Встроенный светодиодный индикатор обеспечивает четкую визуальную обратную связь в режиме реального времени о состоянии выходного сигнала для быстрой диагностики.
Сертифицировано CE	Изготовлено в соответствии со строгими стандартами качества и безопасности, что гарантирует надежную и соответствующую требованиям работу в сложных промышленных условиях.

Технические характеристики

Параметр	Спецификация
Категория товара	Модуль контроллера фазового угла / стабилизатора переменного напряжения
Диапазон напряжения нагрузки	24–480 В переменного тока (50/60 Гц)
Загрузить текущие параметры	25A / 40A / 60A / 80A / 100A / 120A
Вход управляющего сигнала (VCON)	Аналоговый сигнал 0-10 В постоянного тока
Источник питания управления (VDD)	10-32 В постоянного тока
Тип управления	Регулирование фазового угла (разомкнутая цепь)
Метод изоляции	Оптопара-изоляция
Рабочая температура	от -25°C до +70°C (при температуре выше 25°C требуется снижение теплового режима)
Температура хранения	от -40°C до +85°C
Рабочая влажность	Относительная влажность 5% ~ 95% (без конденсации)

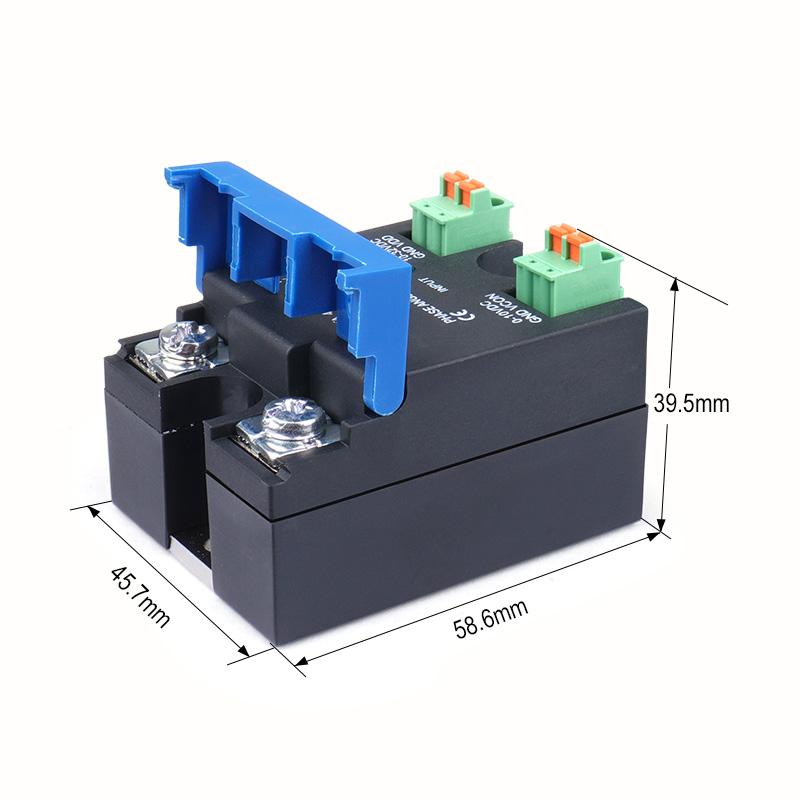

Способ крепления	Крепление на панель / Крепление на радиатор (2 винта M4, расстояние между отверстиями 47,5 мм)
Момент затяжки на пределе возможностей (M3)	0,58 ~ 0,98 Н·м
Момент затяжки на пределе возможностей (M4)	0,98 ~ 1,37 Н·м
Сертификация	СЕ

Код заказа имеет следующий формат: SCR – 480H – [Ток] – [Управляющий сигнал]

Сегмент кода	Описание	Варианты / Стоимость
СКР	Серия продукции	Модуль стабилизатора напряжения серии SCR
480H	Напряжение нагрузки	480H: Напряжение нагрузки до 480 В переменного тока.
25 / 40 / 60 / 80 / 100 / 120	Номинальный ток нагрузки	25: 25А \| 40: 40А \| 60: 60А \| 80: 80А \| 100: 100А \| 120: 120А
П	Тип управляющего сигнала	P: Аналоговый вход 0-10 В постоянного тока

Полный список кодов заказа:

Код	Описание
SCR-480H25P	25 А, 480 В переменного тока, вход 0-10 В постоянного тока
SCR-480H40P	40 А, 480 В переменного тока, вход 0-10 В постоянного тока
SCR-480H60P	60 А, 480 В переменного тока, вход 0-10 В постоянного тока
SCR-480H80P	80 А, 480 В переменного тока, вход 0-10 В постоянного тока
SCR-480H100P	100 А, 480 В переменного тока, вход 0-10 В постоянного тока
SCR-480H120P	120 А, 480 В переменного тока, вход 0-10 В постоянного тока

Совместимые радиаторы

Для обеспечения оптимальной тепловой эффективности и предотвращения перегрева модуль SCR-480H необходимо устанавливать на соответствующий радиатор. Компания Maxwell предлагает следующие совместимые модели:

Модель	Габариты (Ш×Г×В)	Тип охлаждения	Рекомендуемое применение
МВ-А50-1	66,5 × 50 × 86 мм	Пассивный (без вентилятора)	Стандартный режим работы; подходит для применений с током от 25 до 40 А.
MW-D1 10	106 × 50 × 86 мм	Пассивный (без вентилятора)	Высокоемкостный пассивный выключатель; подходит для применений с током 60–80 А.
MW-I93-DA	108 × 95 × 55 мм	Пассивный (без вентилятора)	Пассивный высокопроизводительный модуль; подходит для применений с током 80–100 А.
MW-I93-B24DC	148,5 × 95 × 53 мм	Активный (вентилятор 24 В постоянного тока)	С вентиляторным охлаждением; рекомендуется для применений с высокой интенсивностью тока 100–120 А.

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. SCR-480H25P/SCR-480H40P

Каталог SCR-480H25P

Контроллер фазового угла серии SCR-480H отличается высокой универсальностью и широко используется в различных отраслях промышленности, требующих точной регулировки мощности в разомкнутом контуре. Он является отличным выбором для промышленных систем нагрева, включая экструзионные цилиндры для пластмасс, машины для литья под давлением, упаковочное оборудование и промышленные печи малого и среднего размера. Помимо нагрева, его способность работать с индуктивными нагрузками делает его подходящим для управления скоростью двигателей переменного тока (таких как вентиляторы и воздуходувки), систем диммирования освещения в коммерческих или театральных помещениях, а также для регулирования напряжения на первичной стороне промышленных трансформаторов. Компактные размеры и возможность подключения проводов делают его особенно востребованным производителями оборудования, создающими автоматизированные панели управления и специализированное оборудование.

Промышленные электропечи, духовки и оборудование для термообработки
Зоны нагрева экструзионного цилиндра и машины для литья пластмасс под давлением
Управление нагревателем упаковочной, запаянной и этикетировочной машины
Регулировка скорости вращения двигателей переменного тока для вентиляторов, воздуходувок и насосов.
Системы регулировки яркости коммерческого и театрального освещения
Регулировка напряжения на первичной стороне промышленного трансформатора
Системы инфракрасного отопления и лучистых панелей
Оборудование для обработки и сушки пищевых продуктов
Процессы нагрева в производстве полупроводников и электроники
OEM-панели управления и специализированное оборудование для промышленной автоматизации
