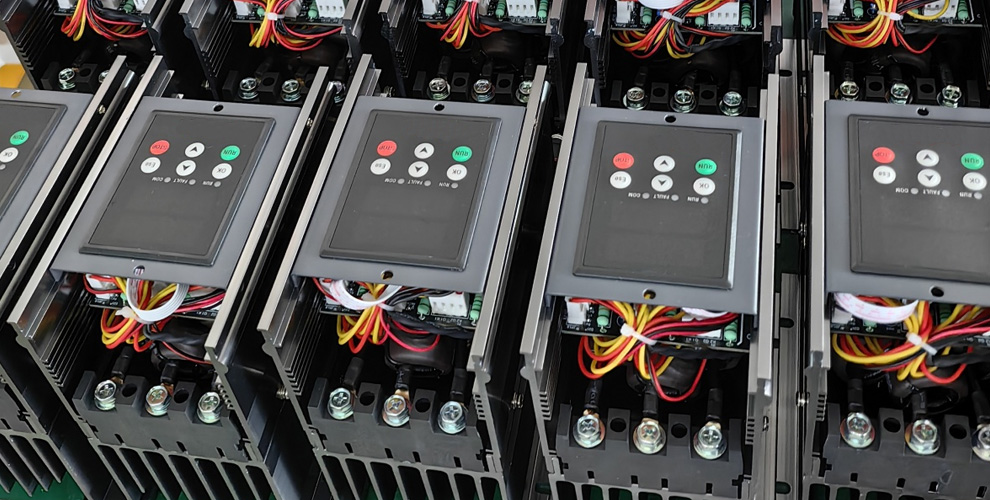

Регуляторы мощности (также известные как блоки управления мощностью) являются ключевыми исполнительными устройствами в промышленном управлении электрическим нагревом, при этом их основная функция заключается в регулировании выходной мощности. Однако многие пользователи легко упускают из виду тот факт, что регуляторы мощности предлагают более одного метода регулирования мощности. Различные нагревательные нагрузки имеют разные электрические характеристики и разнообразные требования к технологическому процессу, что требует применения различных методов управления. Распространённые методы регулирования мощности на рынке в основном делятся на четыре категории: фазовое управление (управление фазовым сдвигом), управление переходом через ноль (управление по нулевой точке/управление циклами), регулирование напряжения и регулирование мощности. Понимание этих основных принципов поможет избежать ошибок при выборе мощности.

Почему метод регулирования мощности влияет на выбор мощности? Роль регулятора мощности заключается в точном управлении выходной мощностью, но разные нагрузки предъявляют совершенно разные требования к способу её подачи. Обычные нагревательные элементы и резистивные провода имеют относительно стабильное сопротивление во время работы, поэтому ими сравнительно легко управлять; однако инфракрасные лампы, карбидокремниевые стержни, дисилицидомолибденовые стержни и трансформаторные нагрузки имеют гораздо более сложные электрические характеристики. Например, карбидокремниевые стержни имеют область отрицательного сопротивления в диапазоне 700–800℃ — сопротивление уменьшается при повышении температуры. Если метод управления выбран неправильно, это легко может привести к неконтролируемому росту тока. Индуктивные нагрузки трансформаторного типа очень чувствительны к постоянной составляющей в выходной форме сигнала. Чрезмерное смещение постоянного тока может привести к насыщению трансформатора или даже его перегоранию. Если метод регулирования мощности не соответствует характеристикам нагрузки, могут возникнуть такие проблемы, как нестабильное управление температурой,аномальный выходной сигнал, чрезмерные гармонические помехи и неудовлетворительный эффект нагрева. Истинная суть выбора нагрузки заключается не в номинальной мощности, а в соответствии характеристик нагрузки методу регулирования мощности.

Управление переходом через ноль (регулирование мощности с переходом через ноль) включает или отключает тиристор, когда напряжение переменного тока приближается к нулю, изменяя коэффициент выхода с шагом полного периода синусоидальной волны. Значительными преимуществами этого метода являются полная форма выходного сигнала без искажений и минимальное гармоническое загрязнение электрической сети. Поскольку переключение происходит в точке перехода через ноль, потери при коммутации и электромагнитные помехи также относительно низкие. Этот метод подходит для обычных резистивных нагревательных нагрузок, таких как нагревательные элементы, резистивные провода, печи, электрические печи и оборудование воздушного нагрева. Для применений с высокой тепловой инерцией и допускающих некоторые колебания мощности управление переходом через ноль является экономичным выбором.

Фазовое управление (управление фазовым сдвигом) регулирует выходную мощность путём изменения угла проводимости тиристоров в каждом полупериоде переменного тока. Больший угол проводимости приводит к увеличению выходной мощности, а меньший — к её снижению. Этот метод обеспечивает непрерывное и плавное регулирование мощности с высокой точностью управления, но за счёт частичного отсечения формы выходного сигнала, что создаёт гармоники и загрязняет электрическую сеть. Он подходит для применений, требующих более точного изменения мощности и непрерывной регулировки, однако необходимо оценить устойчивость электрической среды на объекте к гармоническим помехам.

Регулирование напряжения в большей степени направлено на изменение величины выходного напряжения, косвенно влияя на мощность нагрева. В практических применениях регулирование напряжения часто тесно связано с технологией фазового управления. Некоторые специальные нагрузки чувствительны к изменениям напряжения и могут требовать специализированных методов регулирования напряжения. Например, в нагревательных системах с трансформаторами регулирование напряжения может минимизировать скачки тока нагрузки. При выборе управления напряжением нельзя просто применять опыт выбора для обычных электрических нагревательных элементов; необходимо тщательно оценить, подходит ли нагрузка для непрерывного регулирования напряжения.

Регулирование мощности делает акцент на пропорциональной настройке средней мощности. Оно не обязательно непрерывно изменяет каждую форму сигнала, а изменяет среднюю мощность, получаемую нагрузкой, путём управления соотношением состояний включения и выключения за определённый период времени. Управление переходом через ноль является типичным вариантом реализации регулирования мощности. Кроме того, регулирование мощности можно разделить на два режима: регулирование мощности с постоянным циклом и регулирование мощности с переменным циклом. Регулирование мощности с переменным циклом (также известное как циклическое регулирование мощности) позволяет максимально сократить цикл управления при соблюдении требований запуска через ноль, равномерно распределяя выходную форму сигнала и избегая воздействия сосредоточенных циклов включения/выключения на электрическую сеть. Для большинства резистивного нагревательного оборудования регулирование мощности уже может обеспечить требования стабильного управления температурой.

Как же выбрать между различными методами регулирования мощности? Универсальной формулы не существует. Основные принципы таковы: во-первых, учитывать тип нагрузки; во-вторых, учитывать требования к управлению. Для обычных нагревательных трубок и резистивных проводов обычно предпочтительно управление переходом через ноль (метод регулирования мощности) благодаря его высокой экономической эффективности и низкому уровню помех. Для применений, требующих более непрерывного изменения выходной мощности, можно рассмотреть фазовое управление с учётом фактических условий эксплуатации. Для нагрузок на карбидокремниевых стержнях следует учитывать их характеристики отрицательного сопротивления при 700–800℃. Рекомендуется выбирать токовую способность регулятора мощности как минимум в 1,3 раза выше тока нагрузки. Если трансформатор не используется, карбидокремниевые стержни следует соединять последовательно для увеличения импеданса. Такие нагрузки, как дисилицидомолибденовые стержни, молибденовые проволоки и вольфрам, имеют большие изменения сопротивления между горячим и холодным состоянием, ноих сопротивление линейно связано с температурой. Рекомендуется включить функцию плавного запуска при включении питания (с регулируемым временем от 1 до 120 секунд), чтобы эффективно снизить пусковой удар. Трансформаторные нагрузки являются индуктивными нагрузками, поэтому необходимо уделять особое внимание контролю постоянной составляющей в выходной форме сигнала, чтобы избежать магнитного насыщения трансформатора. Рекомендуется выбирать регулятор мощности с функцией плавного запуска и режимом запуска через ноль. Ни один отдельный метод не подходит для всего оборудования; ключевое значение имеет рассмотрение конкретного применения.

Выбор неправильного метода регулирования мощности может привести к ряду неблагоприятных последствий: большим колебаниям температуры и нестабильному управлению температурой; несоответствие метода управления тепловой инерции нагрузки вызывает повторяющиеся температурные колебания; медленный нагрев и низкая эффективность нагрева; способ подачи мощности не подходит для характеристик нагрузки, что приводит к недостаточной тепловой мощности; усиление электрических помех; гармоники, создаваемые фазовым управлением, могут мешать работе другого прецизионного оборудования в той же электрической сети; сокращение срока службы нагревательных элементов; например, если карбидокремниевый стержень становится неуправляемым в области отрицательного сопротивления, резкое увеличение тока может напрямую вывести элемент из строя; даже повреждение оборудования; перегрузка по току, перегрев или даже перегорание тиристорного модуля внутри регулятора мощности; а сильное смещение постоянного тока в трансформаторных нагрузках может привести к повреждению трансформатора из-за насыщения. Нагрузки, требующие непрерывного регулирования напряжения, могутне достигать желаемого эффекта нагрева при использовании неподходящего метода управления; а неправильно выбранные методы управления для обычных резистивных нагрузок также могут увеличить ненужные гармонические помехи.

Помимо метода регулирования мощности, процесс выбора также требует всестороннего учета таких факторов, как тип источника питания, номинальный ток и мощность нагрузки, тип управляющего сигнала, условия установки и условия теплоотвода. Тип источника питания следует различать между однофазным и трехфазным. Для средней и высокой мощности (выше десятков киловатт) обычно рекомендуется трехфазный регулятор мощности, поскольку он может эффективно сбалансировать нагрузку электросети. Номинальный ток должен иметь запас в 1,3–1,5 раза от фактического тока нагрузки; для специальных нагрузок, таких как карбидокремниевые стержни, требуется больший запас. Управляющий сигнал должен быть подтвержден на соответствие сигналу температурного контроллера или системы PLC. Что касается условий установки, регулятор мощности выделяет тепло при длительной работе, поэтому его необходимо устанавливать вертикально с достаточным пространством для отвода тепла с обеих сторон. Шкаф управления должен иметь отверстия для вентиляции за счетконвекции воздуха, а для рабочих токов более 30 А рекомендуется принудительное воздушное охлаждение. Теплоотвод имеет решающее значение; плохой теплоотвод приведет к непрерывному повышению внутренней температуры регулятора мощности, что может вызвать аварийные сигналы перегрева или даже старение и повреждение модуля, даже если метод регулирования мощности выбран правильно.

Таким образом, регуляторы мощности имеют четыре основных метода регулирования мощности: управление переходом через ноль, фазовое управление, управление регулированием напряжения и управление регулированием мощности. Ключевым фактором выбора является не номинальная мощность, а соответствие характеристик нагрузки выбранному методу регулирования мощности. Четкое определение типа нагрузки и требований к управлению на начальном этапе обеспечит более стабильную работу и более длительный срок службы нагревательного оборудования.
