В ежедневной эксплуатации промышленного нагревательного оборудования почти каждый полевой инженер сталкивался с такой ситуацией: в момент нажатия кнопки запуска автоматический выключатель в распределительном шкафу мгновенно срабатывает — оборудование «устраивает забастовку» ещё до того, как начинает работать. Это происходит часто, особенно когда оборудование запускается из холодного состояния: стрелка амперметра резко уходит к максимуму, из контактора может быть слышен глухой «гул», и затем всё отключается. Столкнувшись с такой ситуацией, многие в первую очередь подозревают, что автоматический выключатель слишком мал по номиналу, жалуются на нестабильное напряжение сети или винят сам регулятор мощности. Однако опытные специалисты скажут, что настоящая причина этих частых срабатываний обычно заключается в огромном пусковом токе, возникающем в момент запуска.

Чтобы понять это явление, необходимо рассмотреть физические свойства электронагревательных элементов. Будь то обычная проволока сопротивления или высокотемпературные стержни из карбида кремния либо дисилицида молибдена, их сопротивление при комнатной температуре значительно ниже, чем при рабочей температуре. Это означает, что в момент холодного запуска знаменатель в законе Ома очень мал, из-за чего мгновенный ток резко возрастает. Измерения показывают, что этот пусковой бросок тока может достигать трёх–пяти раз номинального рабочего тока; хотя он длится всего несколько сотен миллисекунд, этого достаточно, чтобы сработал порог мгновенного отключения автоматического выключателя. Интересно, что если оборудование предварительно прогрето, повторный запуск проходит без проблем, поскольку сопротивление увеличивается с ростом температуры, и ток возвращается в нормальный диапазон — что подтверждает: низкое сопротивление в холодном состоянии является коренной причиной проблемы.

Чтобы полностью решить проблему срабатывания, многие предприятия выбирают установку автоматического выключателя большей мощности или даже модернизацию всей линии электропитания. Однако результаты часто разочаровывают. Стандартные автоматические выключатели реагируют очень быстро на мгновенные перегрузки, тогда как пусковой ток нарастает очень резко; даже если увеличить номинал выключателя в два-три раза, защитный механизм всё равно может сработать, если скорость роста тока при запуске слишком велика. Это похоже на дорогу: даже если расширить полосы движения, если каждое транспортное средство резко нажимает на газ и устремляется вперёд в тот же момент, когда загорается зелёный свет, на перекрёстке всё равно образуется затор. Поэтому простое увеличение мощности оборудования устраняет симптомы, а не первопричину.

Проблемы, связанные с холодным запуском, особенно заметны в оборудовании, таком как электрические печи, промышленные печи, высокомощные сушильные шкафы и контроллеры температуры пресс-форм. Пиковые пусковые токи могут быть чрезвычайно высокими — особенно при наборе температуры после остановки производственной линии на обслуживание или зимой при низкой температуре окружающей среды. В некоторых условиях эксплуатации ситуация становится непредсказуемой: успешность запуска составляет лишь шесть из десяти попыток; остальные четыре приводят к срабатыванию автоматов защиты. Это создаёт серьёзную нагрузку на обслуживающий персонал, снижает эффективность производства и увеличивает расход запасных частей.

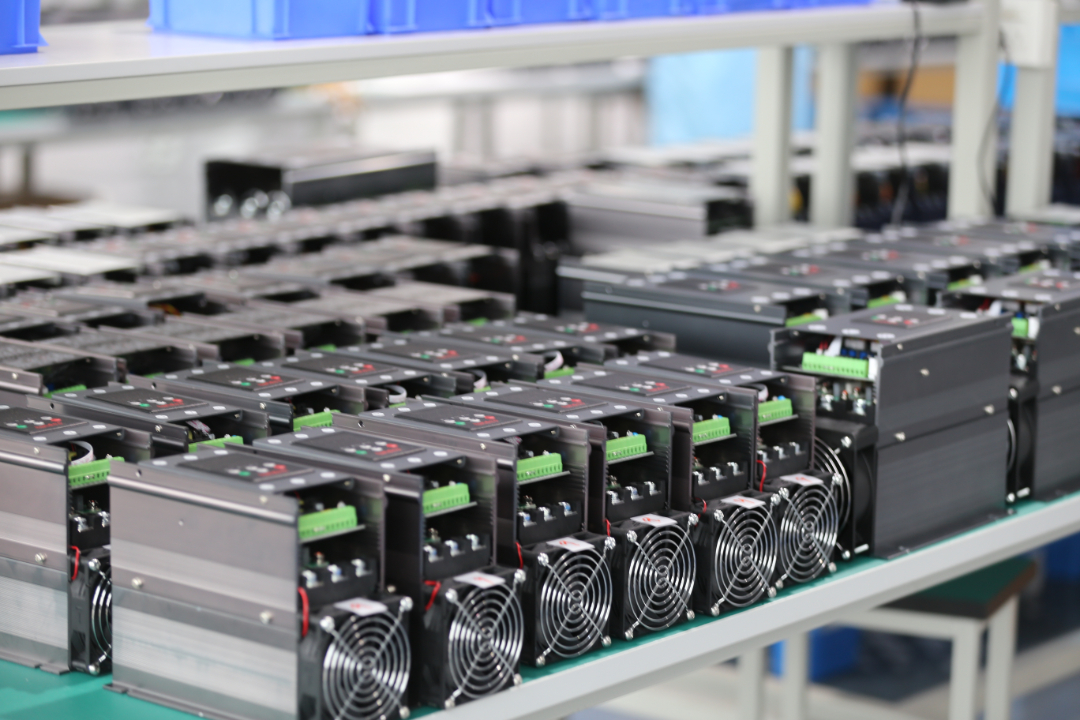

Существует ли способ сделать процесс запуска более плавным и управляемым? Ответ — да, и именно здесь проявляют свою ценность качественные регуляторы мощности. Возьмём, например, SCR-регулятор мощности с функцией плавного пуска: вместо того чтобы сразу подавать полную мощность после команды запуска, он постепенно увеличивает выходную мощность по заданному профилю. Например, он может предварительно нагревать на 20% мощности в течение нескольких секунд, затем перейти к 50% и плавно достичь 100%. Такая ступенчатая стратегия запуска действует как буфер против бросков тока, значительно снижая пиковый ток и предотвращая ложные срабатывания автоматического выключателя. Кроме того, некоторые современные модели оснащены встроенными модулями динамического ограничения тока; если ток превышает безопасные пределы, система активно ограничивает выход, обеспечивая, чтобы при каждом моменте увеличение мощности оставалось в контролируемом диапазоне. Сочетание этих двух функций эффективно устраняет проблемы срабатывания в высокомощных многозонных системах нагрева.

Напротив, игнорирование влияния пусковых токов в долгосрочной перспективе приводит к последствиям, гораздо более серьёзным, чем просто срабатывание автоматов. Частые перегрузки ускоряют старение тиристоров внутри SCR-модуля и значительно увеличивают тепловые циклические нагрузки на нагревательные элементы, что приводит к преждевременному растрескиванию или окислению и осыпанию проволоки сопротивления или стержней из карбида кремния. В то же время каждое высокотоковое возмущение вызывает всплеск, возвращающийся в электросеть, что приводит к колебаниям напряжения на шинах и создаёт помехи для другого точного оборудования на той же линии. Когда эти скрытые затраты накапливаются, расходы на обслуживание и простои часто значительно превышают стоимость замены автоматического выключателя. Поэтому в следующий раз, когда ваше нагревательное оборудование выбивает автомат при запуске, испытывает скачок пускового тока или срабатывает без видимой причины, попробуйте отказаться от инстинктивного желания просто установить более мощный выключатель. Вместо этого проверьте два момента: поддерживает ли ваш регулятор мощности функцию плавного пуска? И соответствует ли время реакции ограничения тока характеристикам нагрузки? Часто небольшое «смягчение» кривой запуска даёт гораздо более эффективный результат, чем резкое увеличение мощности электропитания. В конце концов, в высокомощных электрических нагревательных системах изящный запуск намного лучше грубого резкого скачка.
