Регулятор мощности (также известный как контроллер мощности) является критически важным исполнительным устройством в промышленных системах управления электрическим нагревом; его основная функция заключается в регулировании выходной мощности. Однако многие пользователи упускают из виду важный момент: регуляторы мощности предлагают более одного метода регулирования мощности. Различные нагревательные нагрузки обладают различными электрическими характеристиками и требованиями к технологическому процессу, поэтому выбор метода управления нельзя обобщать. Распространенные на рынке методы регулирования мощности делятся на четыре основные категории: фазовое управление (управление фазовым сдвигом), управление переходом через ноль (управление по нулевой точке/циклам), регулирование напряжения и регулирование мощности. Понимание этих базовых принципов помогает избежать ошибок при выборе оборудования.

Почему метод регулирования мощности влияет на выбор оборудования? Хотя функция регулятора мощности заключается в точном управлении выходной мощностью, различные нагрузки предъявляют совершенно разные требования к способу выдачи мощности. Стандартные электрические нагревательные элементы и провода сопротивления имеют относительно стабильное сопротивление во время работы, что упрощает их управление; напротив, такие нагрузки, как инфракрасные лампы, карбидокремниевые стержни, стержни из дисилицида молибдена (MoSi2) и трансформаторы, обладают гораздо более сложными электрическими характеристиками. Например, карбидокремниевые стержни имеют область отрицательного сопротивления в диапазоне от 700°C до 800°C — в этот период сопротивление фактически уменьшается при повышении температуры — что делает их сильно подверженными неконтролируемому росту тока при неправильном выборе метода управления. Индуктивные нагрузки, такие как трансформаторы, чрезвычайно чувствительны к постоянной составляющей в выходной форме сигнала; чрезмерное смещение постоянного тока может привести к насыщению трансформатора или даже его перегоранию. Несоответствие между методом регулирования ихарактеристиками нагрузки может привести к нестабильному управлению температурой, аномальному выходному сигналу, чрезмерным гармоническим помехам или недостаточной эффективности нагрева. Настоящий ключ к выбору заключается не в самой номинальной мощности, а в соответствии характеристик нагрузки подходящему методу регулирования мощности.

Управление переходом через ноль (регулирование мощности по переходу через ноль) включает или отключает тиристор, когда напряжение переменного тока находится около нулевой точки, регулируя соотношение выходного сигнала на основе полных циклов синусоидальной волны. Отличительным преимуществом этого метода является сохранение полной и неискаженной формы выходного сигнала, что приводит к минимальному уровню гармонических загрязнений в электросети. Поскольку переключение происходит в точке перехода напряжения через ноль, потери при коммутации и электромагнитные помехи относительно низкие. Этот метод подходит для стандартных резистивных нагревательных нагрузок, таких как электрические нагревательные элементы, провода сопротивления, печи, электрические печи и оборудование воздушного нагрева. Для применений с высокой тепловой инерцией, где допустимы некоторые колебания выходной мощности, управление переходом через ноль является экономически эффективным выбором. Фазовое управление (или управление углом открытия фазы) регулирует выходную мощность путем изменения угла проводимости тиристора в каждом полупериоде формы волны переменного тока. Больший угол проводимости приводит к более высокой выходноймощности, а меньший угол — к более низкой мощности. Этот метод обеспечивает непрерывное плавное регулирование мощности с высокой точностью; однако его недостатком является «нарезание» формы выходного сигнала, что создает гармоники и вызывает загрязнение электросети. Он подходит для применений, требующих точной настройки мощности и непрерывного регулирования, хотя необходимо оценить допустимость гармоник в электрической среде.

Регулирование напряжения в первую очередь направлено на изменение величины выходного напряжения, тем самым косвенно влияя на мощность нагрева. На практике регулирование напряжения часто тесно связано с технологией фазового управления. Некоторые специализированные нагрузки чувствительны к колебаниям напряжения и могут требовать определенных методов регулирования напряжения. Например, в системах нагрева с трансформаторной связью регулирование напряжения может уменьшить пусковой ток нагрузки. При выборе регулирования напряжения нельзя просто применять критерии, используемые для стандартных электрических нагревательных элементов; требуется тщательная оценка, чтобы определить, подходит ли нагрузка для непрерывного регулирования напряжения.

Регулирование мощности (или управление мощностью) делает акцент на пропорциональной настройке средней мощности. Вместо непрерывного изменения формы отдельных волн оно регулирует среднюю мощность, подаваемую на нагрузку, путем управления соотношением времени включения и выключения в течение определенного периода. Управление переходом через ноль является классическим примером такого типа регулирования мощности. Кроме того, регулирование мощности можно разделить на режимы с фиксированным циклом и переменным циклом. Регулирование мощности с переменным циклом (также известное как циклическое управление) минимизирует цикл управления при сохранении запуска по переходу через ноль; оно равномерно распределяет выходные формы волн, предотвращая помехи в сети, связанные с концентрированным переключением. Для подавляющего большинства резистивного нагревательного оборудования регулирования мощности достаточно для обеспечения стабильного управления температурой.

Итак, как следует выбирать между этими методами регулирования мощности? Универсальной формулы выбора не существует; основные принципы заключаются в учете типа нагрузки и конкретных требований управления. Для стандартных электрических нагревательных элементов и проводов сопротивления управление переходом через ноль (форма регулирования мощности) обычно является предпочтительным выбором благодаря своей экономичности и низкому уровню помех. В применениях, требующих более непрерывной регулировки выходной мощности, можно рассмотреть фазовое управление с учетом реальных условий эксплуатации. При работе с карбидокремниевыми (SiC) нагревательными элементами важно учитывать их характеристики отрицательного сопротивления в диапазоне 700–800°C; рекомендуется выбирать регулятор мощности с токовой нагрузочной способностью не менее 1,3 раза превышающей фактический ток нагрузки. Если трансформатор не используется, элементы SiC следует соединять последовательно для увеличения импеданса. Такие нагрузки, как элементы из дисилицида молибдена (MoSi2), молибденовая проволока и вольфрам, имеютзначительные изменения сопротивления между холодным и горячим состоянием, хотя зависимость сопротивления от температуры является линейной; для эффективного снижения пусковых скачков рекомендуется функция плавного запуска (с регулируемой настройкой от 1 до 120 секунд). Нагрузки трансформаторов являются индуктивными; особое внимание необходимо уделять контролю постоянной составляющей в выходной форме сигнала для предотвращения насыщения из-за постоянного смещения. Рекомендуется использовать регулятор мощности с функцией плавного запуска и запуском по переходу через ноль. Не существует единственного метода, подходящего для всего оборудования; выбор зависит от конкретного применения.

Выбор неправильного метода регулирования мощности может привести к различным неблагоприятным последствиям: значительным колебаниям температуры и нестабильности, когда несоответствие метода управления и тепловой инерции нагрузки вызывает температурные колебания; медленному нагреву и низкой эффективности, когда режим выдачи мощности не соответствует характеристикам нагрузки, что препятствует достаточному повышению температуры; усилению электрических помех, поскольку фазовое управление создает гармоники, которые могут нарушать работу другого прецизионного оборудования в той же электросети; и сокращению срока службы нагревательных элементов — например, если элемент SiC выходит из-под контроля в области отрицательного сопротивления, внезапный скачок тока может мгновенно его разрушить. Также возможно повреждение оборудования, например перегрузка по току или перегрев внутренних тиристорных модулей регулятора, что потенциально приводит к немедленному перегоранию, или насыщение и выход из строя трансформатора из-за сильного постоянного смещения. Нагрузки, требующие непрерывного регулирования напряжения, могут не достичьжелаемого эффекта нагрева при использовании неподходящего метода управления, в то время как даже стандартные резистивные нагрузки могут создавать ненужные гармонические помехи при неправильном выборе метода управления.

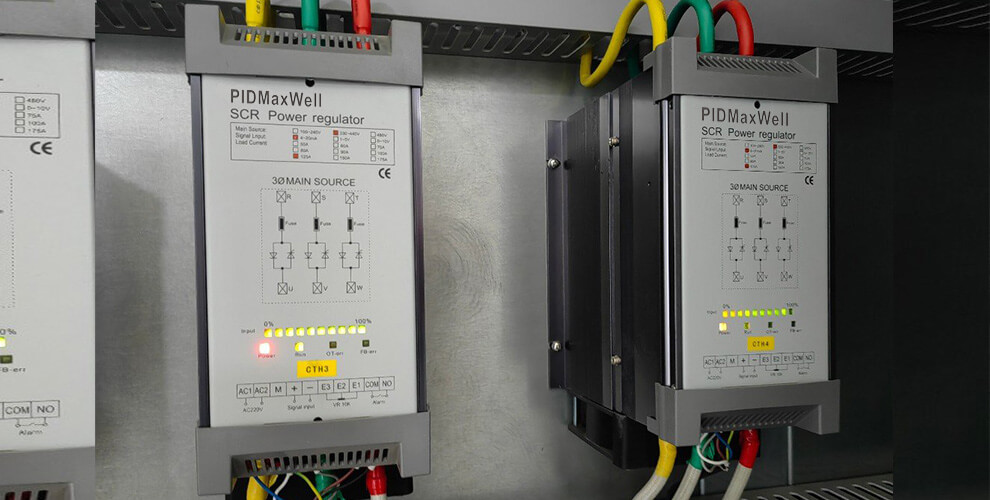

Помимо метода регулирования мощности, при выборе необходимо провести комплексную оценку таких факторов, как тип источника питания, номинальный ток в сравнении с мощностью нагрузки, тип управляющего сигнала, условия установки и условия отвода тепла. Что касается электропитания, необходимо различать однофазные и трёхфазные системы; для применений средней и высокой мощности (свыше десяти с лишним киловатт) обычно рекомендуется трёхфазный регулятор мощности, чтобы эффективно сбалансировать нагрузку на электросеть. Рекомендуется выбирать номинальный ток с запасом в 1,3–1,5 раза от фактического тока нагрузки, а для специальных нагрузок, таких как карбидокремниевые нагревательные элементы, требуется ещё больший запас. Необходимо убедиться, что управляющий сигнал совместим с регулятором температуры или системой PLC. Что касается установки, регулятор мощности выделяет тепло при длительной работе; поэтому его необходимо устанавливать вертикально, оставляя достаточный зазор с обеих сторон для отвода тепла. Шкаф управления требует вентиляционных отверстий для циркуляции воздуха, а при превышении рабочего тока 30 А рекомендуется принудительное воздушное охлаждение. Отвод тепла имеет критическое значение; недостаточное охлаждение приводит к постоянному повышению внутренней температуры, что даже при правильном методе регулирования мощности может вызвать срабатывание сигнализации о перегреве или привести к ухудшению характеристик и выходу модуля из строя.

Таким образом, методы регулирования мощности для регуляторов мощности делятся на четыре основные категории: управление переходом через ноль, управление фазовым углом, регулирование напряжения и регулирование мощности. Ключ к выбору подходящего устройства заключается не в самой номинальной мощности, а в соответствии метода регулирования характеристикам нагрузки. Точное определение типа нагрузки и чёткое понимание требований к управлению являются необходимыми шагами для обеспечения стабильной работы и увеличения срока службы нагревательного оборудования.
