В области промышленного электрического нагрева регулятор мощности является ключевым компонентом для достижения точного контроля температуры. Многие люди интуитивно понимают его эффект «стабилизации температуры», но могут не полностью понимать его внутренние функции и логику работы. Кратко говоря, регулятор мощности выполняет важную задачу преобразования команд, выдаваемых системой контроля температуры, в фактическую мощность, необходимую нагревательной нагрузке.

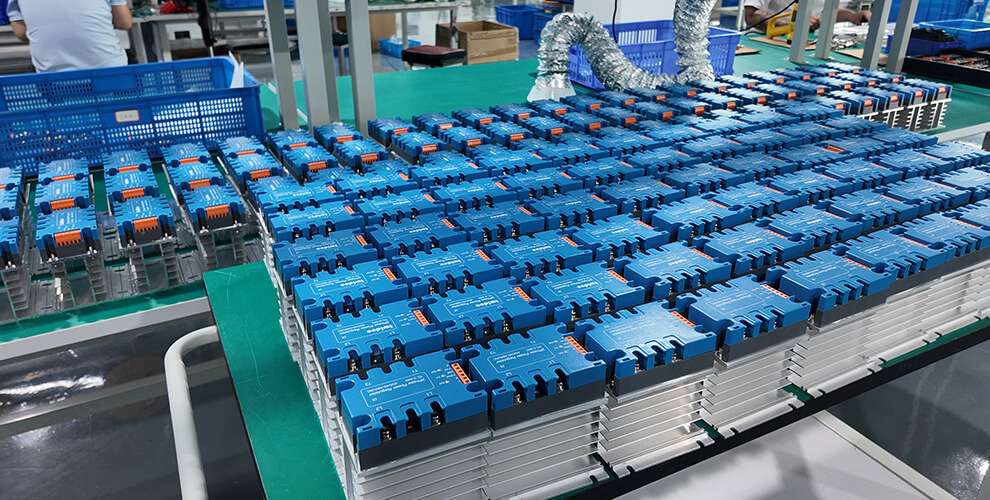

I. Функциональное назначение регулятора мощности

Основная функция регулятора мощности заключается в бесступенчатом регулировании выходной мощности нагревательной нагрузки (например, нагревательных элементов, резистивных проводов, инфракрасных ламп и т. д.).

При электрическом нагреве мощность напрямую определяет скорость нагрева. Регулятор мощности может динамически регулировать выходную мощность на основе аналоговых сигналов, передаваемых температурным контроллером или программируемым логическим контроллером (PLC). Это позволяет оборудованию получать наиболее подходящую мощность нагрева на разных этапах, таких как запуск нагрева, приближение к целевой температуре и поддержание постоянной температуры, тем самым оптимизируя весь тепловой цикл.

II. Принципиальные отличия от обычных переключателей

Традиционные контакторы или механические переключатели имеют только два состояния: «включено» и «выключено». Это приводит к тому, что процесс нагрева либо работает на полной мощности, либо полностью останавливается, что легко вызывает колебания температуры.

В отличие от них, регуляторы мощности являются не простыми устройствами включения/выключения, а устройствами линейного регулирования. Они могут выдавать любую мощность от 0% до 100% в соответствии с потребностью в тепле в реальном времени. Например, при холодном запуске они могут выдавать полную мощность для сокращения времени ожидания, а по мере приближения к заданной точке постепенно снижать мощность, предотвращая превышение температуры из-за тепловой инерции и в конечном итоге поддерживая тепловое равновесие с минимальной мощностью в зоне постоянной температуры.

III. Жесткие требования в промышленных условиях

Промышленное нагревательное оборудование обычно имеет высокую мощность и чрезвычайно чувствительно к стабильности технологических температур. При использовании только температурного управления «включение/выключение» с помощью контакторов периодических колебаний температуры трудно избежать.

В таком оборудовании, как печи, электрические печи, печи для термообработки металлов и экструдеры для пластика, резкие колебания температуры напрямую влияют на равномерность сушки, точность формования или металлографическую структуру изделия. Регуляторы мощности благодаря своим характеристикам плавного переключения мощности эффективно подавляют превышение и недостаток температуры, обеспечивая надежное управление мощностью для требовательных промышленных применений.

IV. Подробное объяснение принципа работы Регуляторы мощности обычно используют тиристоры (SCR) в качестве основного силового элемента управления. Их основной механизм работы основан на управлении состоянием проводимости переменного тока:

Управление методом прерывателя: изменяя угол проводимости тиристора (фазовое управление) или количество полных циклов частоты сети (управление переходом через ноль), изменяется фактическая электрическая энергия, получаемая нагрузкой за единицу времени.

Преобразование энергии: большее количество подаваемой электрической энергии приводит к более высокой выходной мощности; меньшее количество подаваемой электрической энергии приводит к снижению мощности.

Этот электронный метод управления без механических элементов не только обладает чрезвычайно высокой скоростью отклика и отсутствием износа контактов, но и точно преобразует управляющие сигналы в подачу электрической энергии на стороне нагрузки.

V. Анализ основных стратегий управления В настоящее время две наиболее широко используемые в промышленности стратегии управления включают:

Фазовое управление (запуск с фазовым сдвигом) Этот метод изменяет угол запуска, обрезая форму сигнала в каждом полупериоде синусоидальной волны переменного тока. Выходной сигнал изменяется непрерывно с высокой разрешающей способностью, что делает его особенно подходящим для точного регулирования первичных обмоток трансформаторов или резистивных нагрузок.

Управление переходом через ноль (регулирование мощности с переменным/фиксированным циклом)

Этот метод включает и выключает питание в точке перехода напряжения через ноль, регулируя мощность путем управления количеством полных циклов проводящей формы сигнала в течение определенного периода времени. Поскольку он работает при нулевом напряжении, он создает минимальные радиочастотные помехи, что делает его идеальным для обычных резистивных нагревательных нагрузок и инфракрасных излучающих элементов.

VI. Совместный процесс в системе замкнутого температурного управления

В стандартизированной системе контроля температуры компоненты работают совместно, образуя замкнутый контур:

Датчики температуры в реальном времени получают фактическую температуру печи;

Температурные контроллеры/PLC рассчитывают отклонение между измеренным и заданным значениями и выдают соответствующие аналоговые сигналы (например, 4-20mA или 0-10V);

Регулятор мощности интерпретирует этот сигнал как соответствующий процент мощности и управляет нагревом нагрузки;

Нагреваемая нагрузка преобразует электрическую энергию в тепло для восполнения тепла в печи.

Этот цикл непрерывно выполняется с миллисекундной скоростью, обеспечивая равномерный нагрев заготовки и высокую воспроизводимость температурных кривых процесса.

VII. Соображения по выбору и применению в полевых условиях

При выборе регулятора мощности необходимо тщательно проверить следующие ключевые параметры:

Мощность и напряжение нагрузки: необходимо обеспечить достаточный запас по номинальному току (рекомендуется не менее 20%);

Тип управляющего сигнала: должен соответствовать типу аналогового сигнала, выдаваемого главным компьютером;

Характеристики нагрузки: необходимо различать резистивные, индуктивные (трансформаторные) или специальные инфракрасные нагрузки, поскольку разным нагрузкам соответствуют разные режимы запуска;

Условия теплоотвода: мощные устройства выделяют значительное количество тепла, поэтому требуется принудительное воздушное охлаждение или радиаторы. Чрезмерное повышение температуры напрямую приводит к ограничению выходной мощности или повреждению устройства.

Игнорирование этих деталей может легко привести к неисправностям на месте эксплуатации, таким как неточное управление, частые срабатывания сигнализации или недостаточный нагрев.

Таким образом, регуляторы мощности играют двойную роль в промышленных системах нагрева, выполняя как преобразование мощности, так и точное регулирование. Благодаря точному управлению мощностью переменного тока с помощью тиристоров они обеспечивают тонкое управление тепловой энергией, становясь центральным узлом современных передовых систем контроля температуры.
