В промышленных системах нагрева трехфазные регуляторы мощности стали основой управления энергией. Однако при выборе многие инженеры по-прежнему сталкиваются с вопросом: использовать ли фазоимпульсное (фазовое) регулирование напряжения или регулирование мощности при переходе через ноль? Неправильный выбор в лучшем случае приведёт к нестабильному контролю температуры, а в худшем — повлияет на срок службы энергосети и оборудования. На самом деле понимание базовых различий между этими двумя технологиями проясняет ответ.

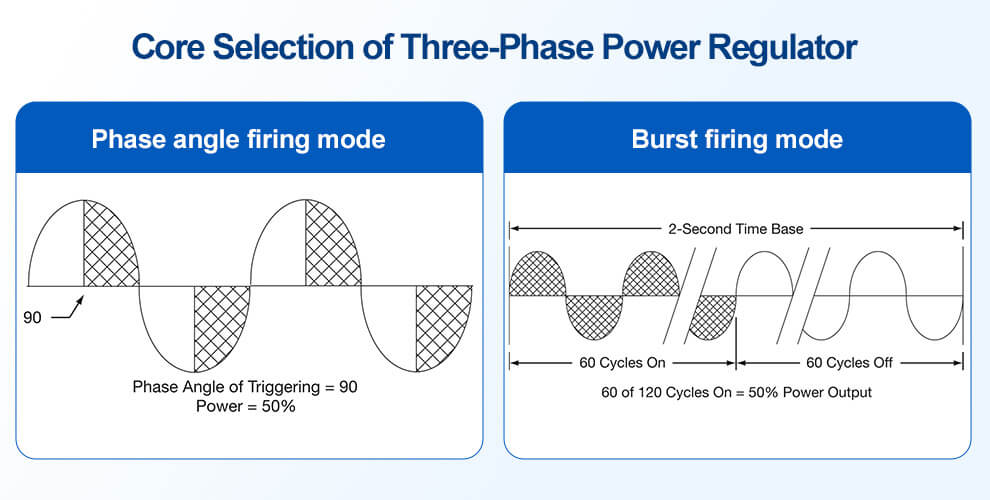

Фазо-угловой режим управления

По сути, речь идет о «обрезке формы сигнала». Часть угла проводимости отсекaется в каждом полупериоде, в результате чего получается плавно регулируемое выходное напряжение. Преимущества — чрезвычайно быстрый отклик и высокая точность управления, что делает его подходящим для применений, требующих быстрого реагирования. Компромисс — искажение формы сигнала, которое вызывает гармоники и приводит к определённому загрязнению энергосети.

Пакетный режим управления

Это называется «переключение целыми периодами». Оно определяет, включать или выключать нагрузку в момент перехода напряжения через ноль, регулируя мощность за счёт управления числом полных синусоидальных периодов. Преимущества — целостная форма сигнала, чрезвычайно низкий уровень гармоник и очень чистое качество энергии. Недостаток — дискретность регулирования по периодам, а скорость реакции немного ниже, чем у фазового управления.

При выборе трёхфазных регуляторов мощности первым фактором является тип нагрузки. Резистивные нагрузки (такие как печи и терморегуляторы пресс-форм) обладают высокой тепловой инерцией и не требуют быстрого отклика; регулирование мощности при переходе через ноль является более надёжным выбором — оно стабильно, имеет низкий уровень гармоник, а точность поддержания температуры достаточна. Однако для таких элементов, как стержни из карбида кремния и молибдена кремния, сопротивление которых сильно меняется с температурой, часто используется фазовое управление для плавного пуска на этапе запуска, а затем схема переключается обратно на «ноль-переключение» после стабилизации температуры. Такая гибридная стратегия «сначала фазовое управление, затем переход через ноль» эффективно защищает нагревательный элемент.

Ситуации, в которых необходимо фазовое управление, также очевидны: во-первых, при управлении первичной обмоткой трансформатора переключение при переходе через ноль может вызвать насыщение сердечника и пусковые токи; во-вторых, для нагрузок с крайне низкой теплоёмкостью (например, инфракрасных ламп) только непрерывное фазовое регулирование способно успевать за мгновенными изменениями.

Конечно, многие высококлассные трёхфазные регуляторы мощности сейчас поддерживают гибридное фазовое и нулевое управление — используя фазовое управление для быстрого подъёма температуры при запуске и переключаясь на управление при переходе через ноль для поддержания стабильности при постоянной температуре, балансируя скорость и качество. Однако такое переключение требует точных расчётов контроллера; иначе пусковые токи всё равно могут вызвать проблемы.

Если отбросить сложные детали, выбор можно свести к четырём ключевым критериям:

• Достаточная мощность сети и высокая устойчивость к гармоникам обеспечивают большую гибкость при фазовом управлении; напротив, регулирование при переходе через ноль является более безопасным.

• Тип выходного сигнала температурного контроллера — аналоговые сигналы лучше подходят для фазового управления, тогда как контактные сигналы лучше подходят для управления при переходе через ноль.

• Характеристики пуска нагрузки и дрейф сопротивления определяют, нужен ли плавный пуск или гибридная стратегия.

• Для комплексной эффективности следует отдавать приоритет трёхфазным регуляторам мощности, поддерживающим гибридное управление.

В конечном счёте между фазовым управлением и регулированием при переходе через ноль нет абсолютного «хорошего» и «плохого» — всё зависит от применимости. Для стабильных систем нагрева, чувствительных к гармоникам, регулирование при переходе через ноль является разумным выбором. Для быстрого регулирования, трансформаторов или специальных нагрузок правильным решением является фазовое управление напряжением. Для высококачественных производственных линий гибридный подход позволяет учесть оба аспекта. Понимание сути этих двух методов регулирования мощности в трёхфазных регуляторах делает выбор гораздо проще — помогает избежать слепого следования тенденциям и инерции подходов, обеспечивая оптимальную работу каждого устройства.
