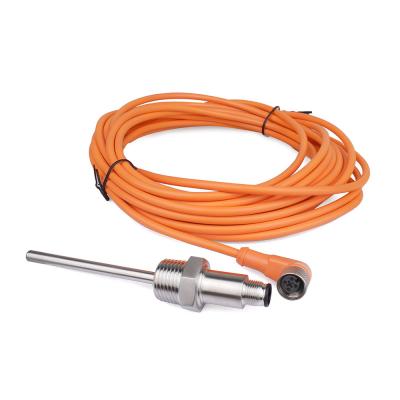

PT100 RTD sensor with M12 4-pin connector

Терморезистор PT100 зондового типа с 4-контактным разъемом M12.

PT100-19 — это Платиновый термометр сопротивления зондового типа PT100 оснащенный 4-контактный разъем M12 Он сочетает в себе точность измерений элемента PT100 класса А с удобством и надежностью стандартного для отрасли круглого разъема M12. 4-контактный разъем M12 обеспечивает быстрое соединение и разъединение без использования инструментов на месте установки, исключает необходимость в полевой проводке и обеспечивает надежное, виброустойчивое соединение, хорошо подходящее для применения в машиностроении, автоматизации и управлении технологическими процессами.

Датчик изготовлен из нержавеющая сталь SS316 Датчик обладает превосходной коррозионной стойкостью во влажных, химических и морских средах. Диаметр и длина зонда полностью настраиваются в соответствии с конкретными требованиями к установке, а широкий спектр технологических фитингов — включая резьбу ½ NPT, ¼ NPT, ¼ BSP, ½ BSP, M8, M10 и M12 — позволяет устанавливать датчик непосредственно в стандартные технологические трубопроводы и емкости. Датчик соответствует требованиям... EN 60751 Класс А точность, охватывающая температурный диапазон от −50 °C до +250 °C По запросу доступны кабели длиной до 7 м и более.

марка:
PIDMaxWell
номер товара.:
PT100-19
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Параметр	Спецификация
Тип датчика	PT100 RTD (платиновый резистивный термометр)
Класс точности	Класс А (EN 60751)
Материал зонда	нержавеющая сталь SS316
Диаметр зонда	Стандартный диаметр 6 мм (возможна настройка: 4 мм, 5 мм, 6 мм, 8 мм)
Длина зонда	75 мм стандартный (с возможностью индивидуальной настройки)
Технологическая сборка	Стандартная резьба ½ NPT; также доступны резьбы ¼ NPT, ¼ BSP, ½ BSP, M8, M10, M12.
Тип разъема	M12 4-контактный (штекерный, прямой или угловой)
Длина кабеля	7 м стандартный (с возможностью индивидуальной настройки)
Диапазон температур	от −50 °C до +250 °C
Схема подключения проводов	4-проводное соединение (через 4-контактный разъем M12)
Степень защиты IP	Степень защиты IP67 (с разъемом M12)

Код заказа PT100-19 имеет следующую структуру:

PT100-19 — [Диаметр зонда] — [Длина зонда] — [Технологический тип соединения] — [Класс точности] — [Длина кабеля] — [Диапазон температур]

Определения полей:

Поле	Код	Описание
Ряд	ПТ100-19	Зондовый терморезистор PT100 с 4-контактным разъемом M12.
Диаметр зонда	4 5 6 8	4 мм 5 мм 6 мм 8 мм
Длина зонда	50 75 100 150 Обычай	50 мм 75 мм 100 мм 150 мм Укажите необходимую длину при оформлении заказа.
Технологическая сборка	1/2NPT 1/4NPT 1/4 BSP 1/2 BSP М8 М10 М12	½ НПТ ¼ НПТ ¼ BSP ½ BSP Тема M8 Резьба М10 Резьба M12
Класс точности	А Б	Класс А (EN 60751) Класс B (EN 60751)
Длина кабеля	2000 5000 7000 Обычай	2 метра 5 метров 7 метров Укажите необходимую длину при оформлении заказа.
Диапазон температур	150 200 250	До 150 °C До 200 °C До 250 °C

Примеры оформления заказа:

PT100-19-6-75-1/2NPT-A-7000-250

Датчик RTD зондового типа PT100 с 4-контактным разъемом M12; зонд из нержавеющей стали SS316, диаметр 6 мм × длина 75 мм; технологический фитинг ½ NPT; класс точности A; кабель 7 метров; диапазон температур до 250 °C.

Для заказа датчиков нестандартных размеров, проводов нестандартной длины или специальной обработки поверхности, пожалуйста, свяжитесь с нашим отделом продаж.

Благодаря 4-контактному разъему M12, точности класса А и конструкции из нержавеющей стали SS316, PT100-19 является идеальным решением для измерения температуры в широком диапазоне промышленных и технологических сред, где одновременно требуются быстроразъемное соединение, высокая точность и коррозионная стойкость.
