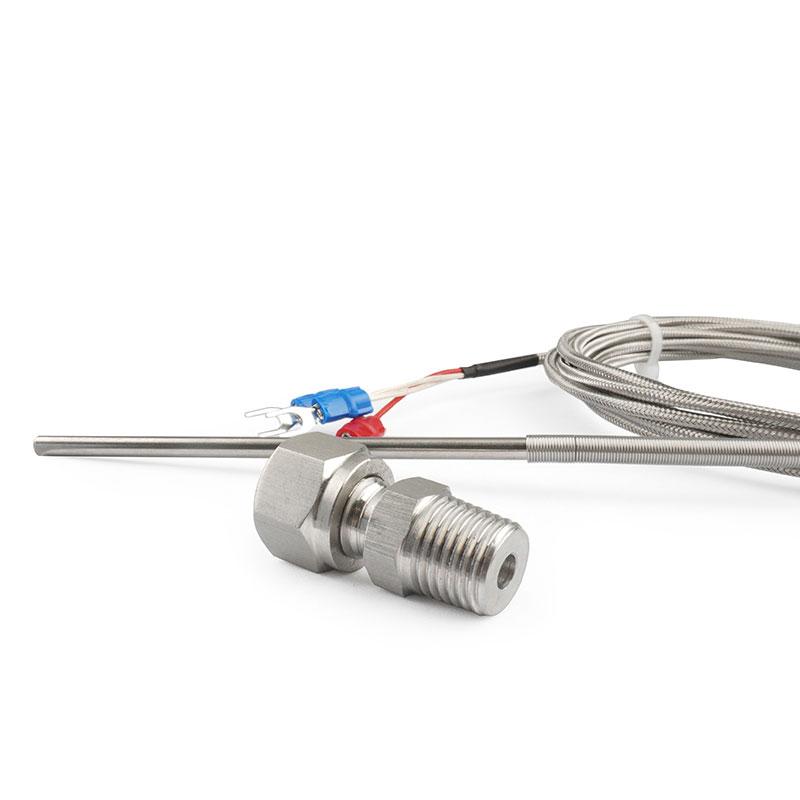

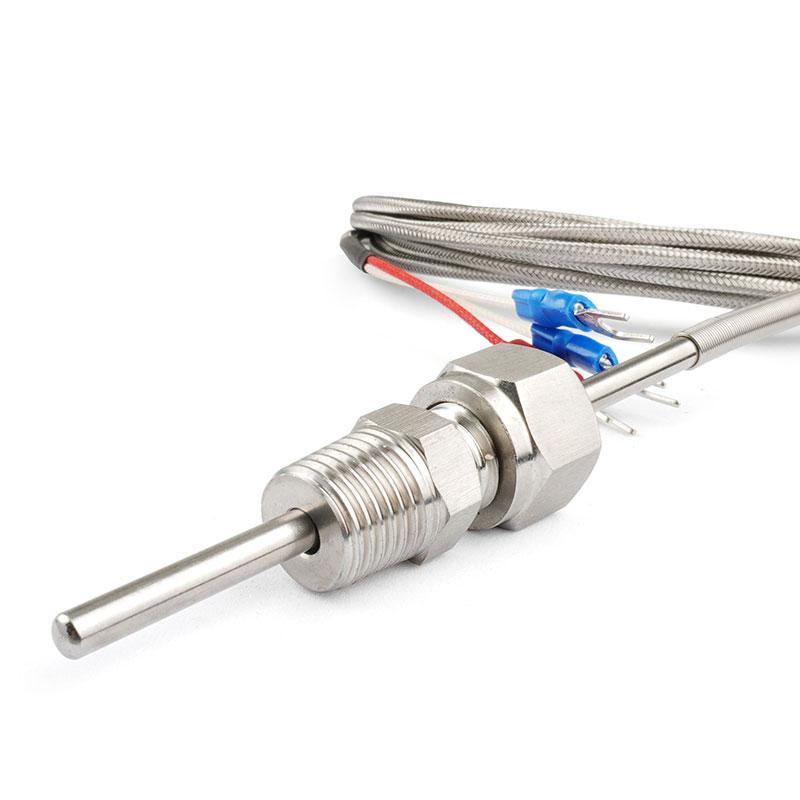

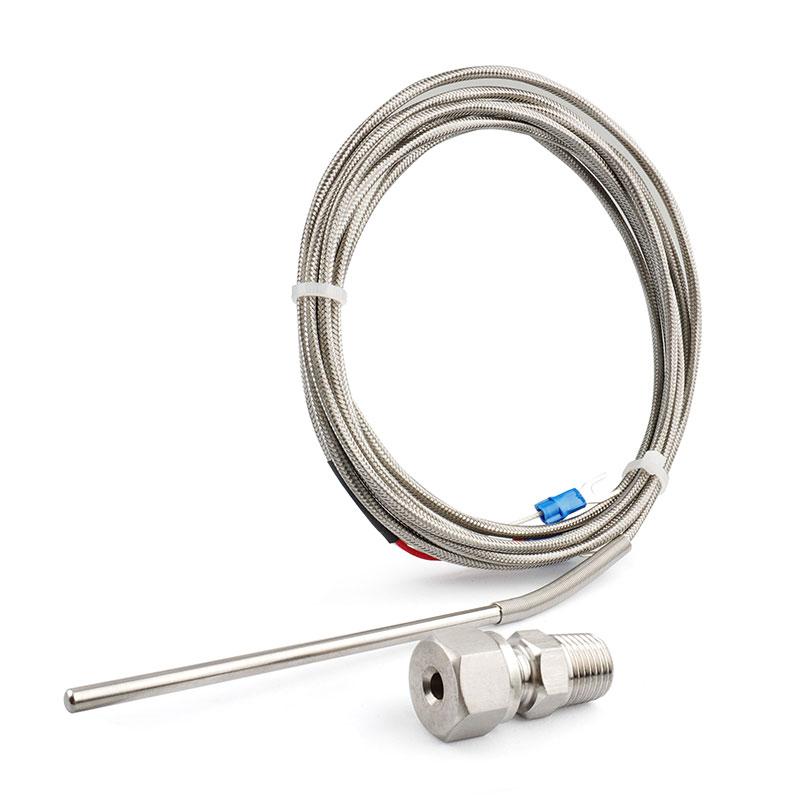

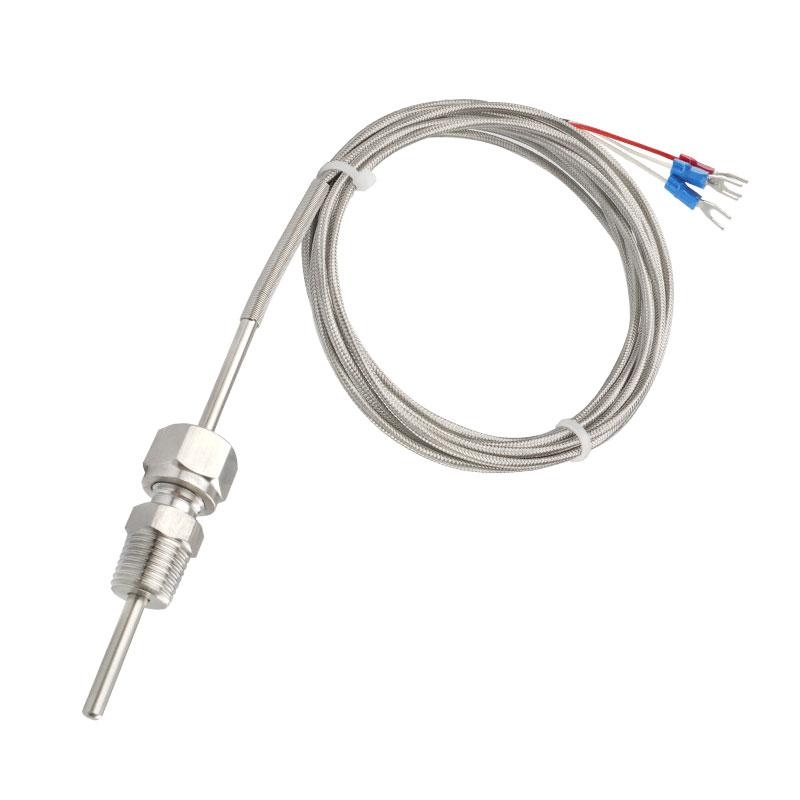

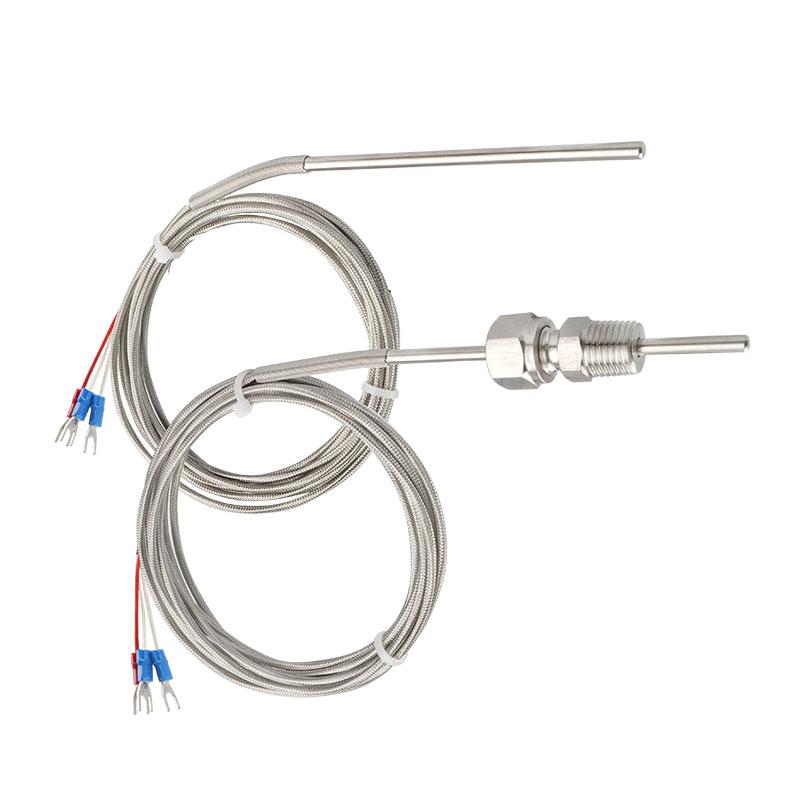

PT100 temperature sensor RTD probe for compression fitting

Зондовые терморезисторные датчики, регулируемая длина

PT100-8 — это платиновый резистивный термометр зондового типа (PT100 RTD), отличающийся своими особенностями. регулируемая глубина введения — ключевая особенность, отличающая его от датчиков фиксированной длины. В конструкцию интегрирован компрессионный фитинг из нержавеющей стали, образующий герметичное или герметичное соединение со стенкой технологического процесса, позволяя оператору перемещать и фиксировать зонд на любой желаемой глубине погружения до или после установки. Это устраняет необходимость указывать фиксированную длину погружения при заказе и значительно упрощает модернизацию существующего оборудования.

Зонд изготовлен из нержавеющей стали марки 304 и доступен в диаметрах 4 мм, 5 мм и 6 мм. Проводник экранирован металлической оплеткой и покрыт изоляцией из ПТФЭ, что обеспечивает низкий уровень шума, высокую механическую прочность и превосходную устойчивость к повышенным температурам. PT100-8 совместим с широким спектром технологических фитингов, включая резьбу NPT, BSP и метрическую резьбу, и доступен в водонепроницаемом исполнении, что делает его пригодным для измерения температуры воздуха и жидкостей в различных промышленных условиях.

марка:
PIDMaxWell
номер товара.:
PT100-8
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
Orange, silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Параметр	Спецификация
Тип датчика	PT100 RTD (платиновый резистивный термометр)
Материал зонда	нержавеющая сталь 304
Глубина введения	Регулировка осуществляется с помощью компрессионного фитинга.
Диаметр зонда	4 мм / 5 мм / 6 мм (можно настроить)
Длина зонда	30 мм / 40 мм / 50 мм (возможно изготовление на заказ)
Технологическая арматура	1/8 NPT, 1/4 NPT, 1/4 BSP, 1/2 NPT, M8×1 мм, M10×1 мм, приварной нержавеющий сталь, или без резьбы.
Герметизация	Компрессионный фитинг — герметичный и водонепроницаемый.
Длина выводного провода	2 м / 3 м / 5 м (можно настроить)
Материал для свинцовой проволоки	Оплетка из нержавеющей стали (SS), силикон (SILI), стекловолокно (FBGL), тефлон (FEFL)
Кабельная конструкция	Экранирование металлической оплеткой, изоляция из ПТФЭ.
Диапазон температур	До 100 °C / 200 °C / 300 °C
Водонепроницаемый	Да (необязательно)
Совместимость с медиафайлами	Воздух и жидкость

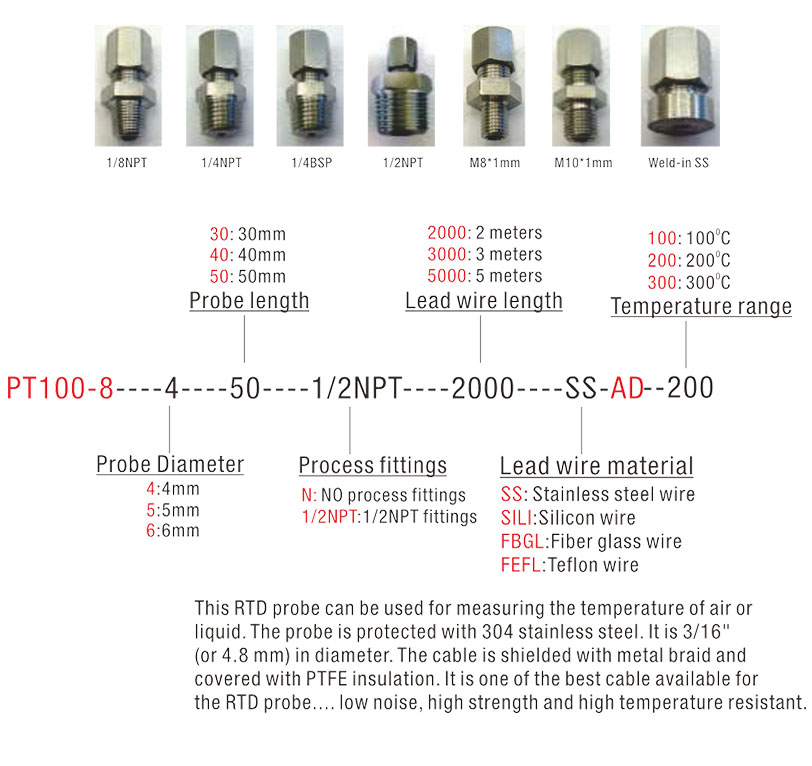

Код заказа PT100-8 имеет следующую структуру:

PT100-8 — [Диаметр зонда] — [Длина зонда] — [Технологический тип соединения] — [Длина выводного провода] — [Материал выводного провода]-AD — [Температурный диапазон]

Определения полей:

Поле	Код	Описание
Ряд	PT100-8	Зондовый терморезистор с регулируемой глубиной погружения
Диаметр зонда	4 5 6	4 мм 5 мм 6 мм
Длина зонда	30 40 50	30 мм 40 мм 50 мм
Технологическая сборка	Н 1/8NPT 1/4NPT 1/4 BSP 1/2NPT М8 М10 WS	Без технологической подгонки Резьба 1/8 NPT Резьба 1/4 NPT Резьба 1/4 BSP Резьба 1/2 NPT метрическая резьба M8x1 мм метрическая резьба M10x1 мм Ввариваемая нержавеющая сталь
Длина выводного провода	2000 3000 5000	2 метра 3 метра 5 метров
Материал для свинцовой проволоки	SS СИЛИ ФБГИ ФЭФИ	проволока из нержавеющей стали силиконовый провод Стекловолоконная проволока Тефлоновая проволока
Регулируемая глубина	ОБЪЯВЛЕНИЕ	Регулируемая глубина вставки (компрессионный фитинг)
Диапазон температур	100 200 300	До 100 °C До 200 °C До 300 °C

Примеры оформления заказа:

PT100-8-4-50-1/2NPT-2000-SS-AD-200

Терморезистор PT100 зондового типа с регулируемой глубиной погружения, диаметр зонда 4 мм × длина зонда 50 мм, компрессионный фитинг 1/2 NPT, 2-метровый проводник из нержавеющей стали в оплетке, диапазон рабочих температур до 200 °C.

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. PT100-8

Каталог PT100-8

Регулируемая глубина погружения и универсальные варианты фитингов делают датчик PT100-8 исключительно подходящим для применений, где требуется точный контроль погружения или где одна и та же модель датчика должна обслуживать несколько точек установки с различной толщиной стенок или диаметром труб.

Промышленные трубопроводы и сосуды. Компрессионный фитинг позволяет вводить зонд точно по центральной линии трубы или на оптимальную глубину внутри сосуда, обеспечивая максимальную точность измерения независимо от диаметра трубы. Жидконепроницаемое уплотнение гарантирует надежную работу даже при умеренном технологическом давлении.
Системы отопления, вентиляции и кондиционирования воздуха. Датчик можно вводить в воздуховоды, камеры и фанкойлы на любую глубину для получения репрезентативных показаний температуры воздуха. Возможность регулировки особенно ценна во время ввода в эксплуатацию, когда оптимальное местоположение датчика может потребоваться определить эмпирическим путем.
Переработка пластмасс и резины. В процессах литья под давлением и экструзии возможность позиционирования датчика на точной глубине внутри нагретого цилиндра, коллектора или полости пресс-формы имеет решающее значение для обеспечения стабильности процесса. Датчик PT100-8 можно регулировать и фиксировать, не снимая фитинг с оборудования.
Переработка пищевых продуктов и напитков. Зонд из нержавеющей стали и водонепроницаемый вариант соответствуют гигиеническим требованиям, предъявляемым к приборам, контактирующим с пищевыми продуктами. Датчик подходит для контроля температуры жидкостей в смесительных резервуарах, пастеризаторах и системах CIP (очистка на месте).
Химическая и фармацевтическая переработка. Кабель с тефлоновой изоляцией и тефлоновый провод обеспечивают химическую стойкость, позволяя использовать устройство в средах с агрессивными парами или чистящими средствами. Регулируемая глубина позволяет размещать чувствительный элемент на некотором расстоянии от стенок сосуда и в основной массе технологической жидкости.
Лабораторное и испытательное оборудование. Исследователи и инженеры-испытатели получают преимущество благодаря возможности перемещать зонд, не нарушая герметичность технологического процесса, что позволяет проводить многоточечное профилирование температуры в пределах одного установочного порта.
Интеграция с OEM-производителями. Компактный компрессионный фитинг и широкий выбор метрических и дюймовых резьбовых соединений позволяют интегрировать PT100-8 в специализированное оборудование и механизмы уже на этапе проектирования, а регулируемая глубина обеспечивает допуски на производственные отклонения в размерах корпуса.
