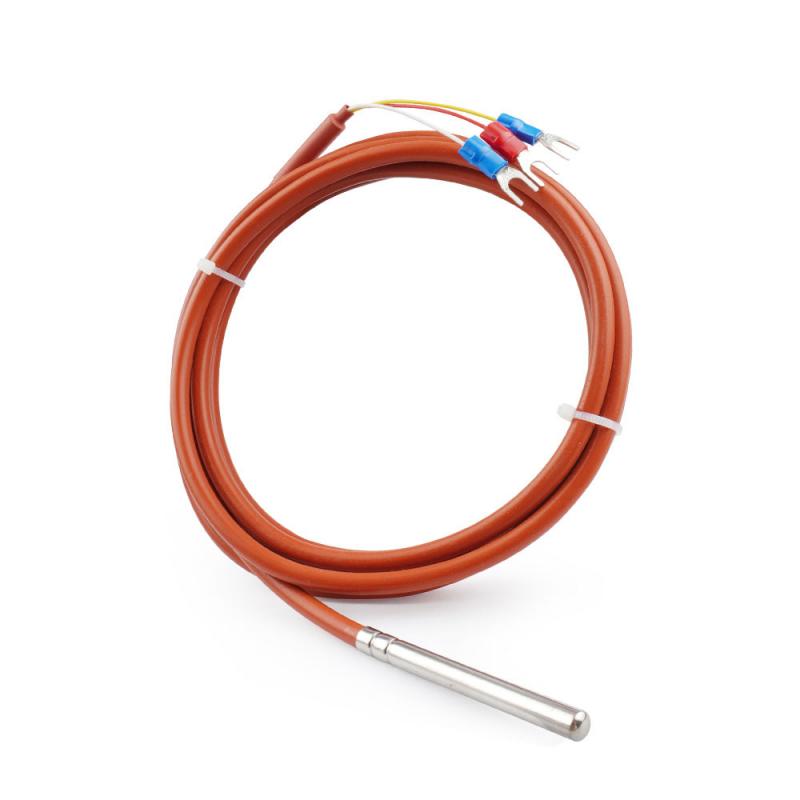

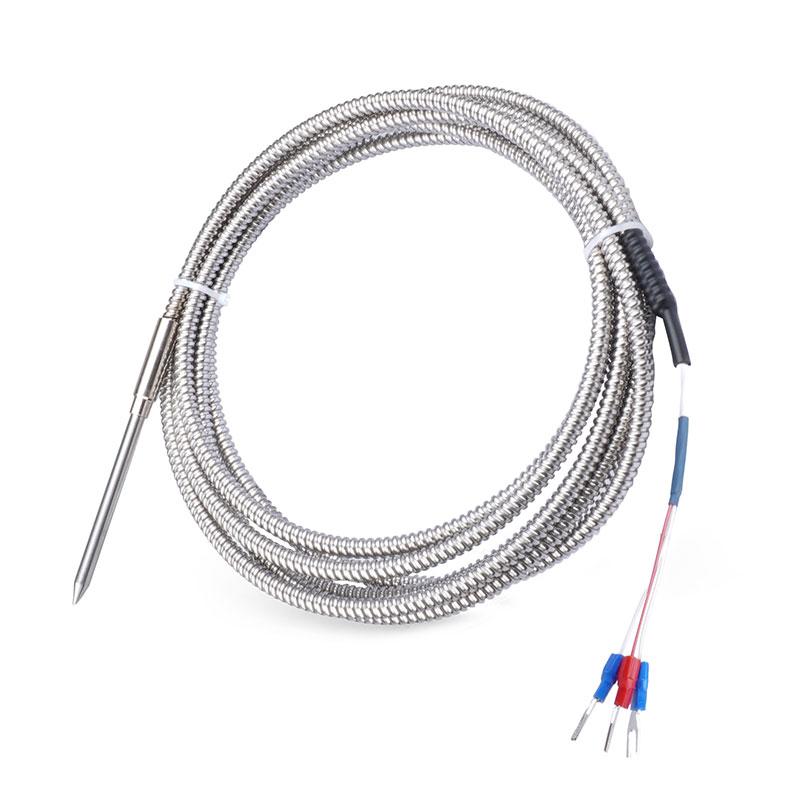

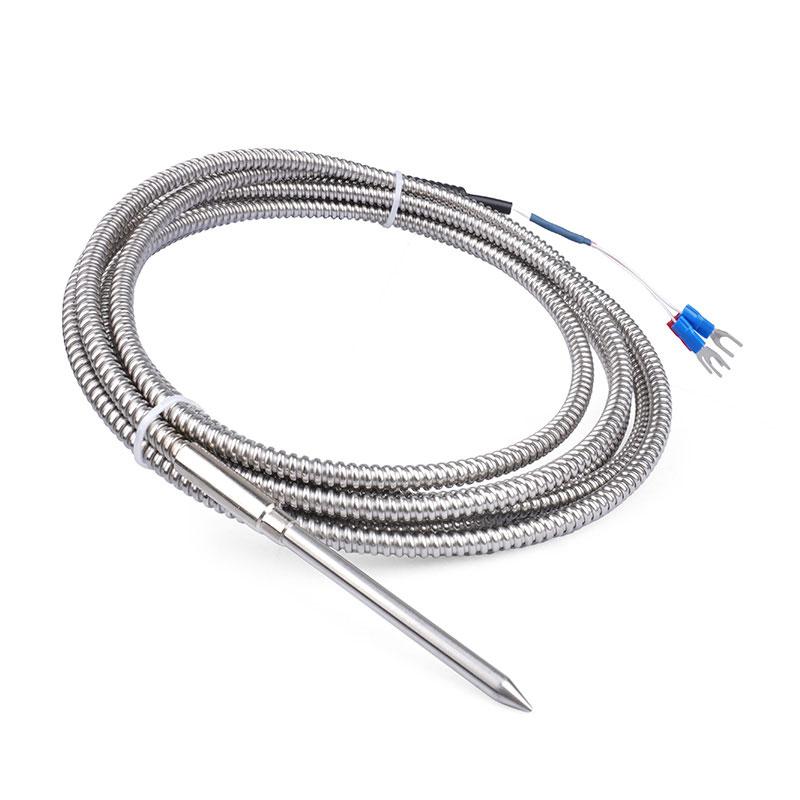

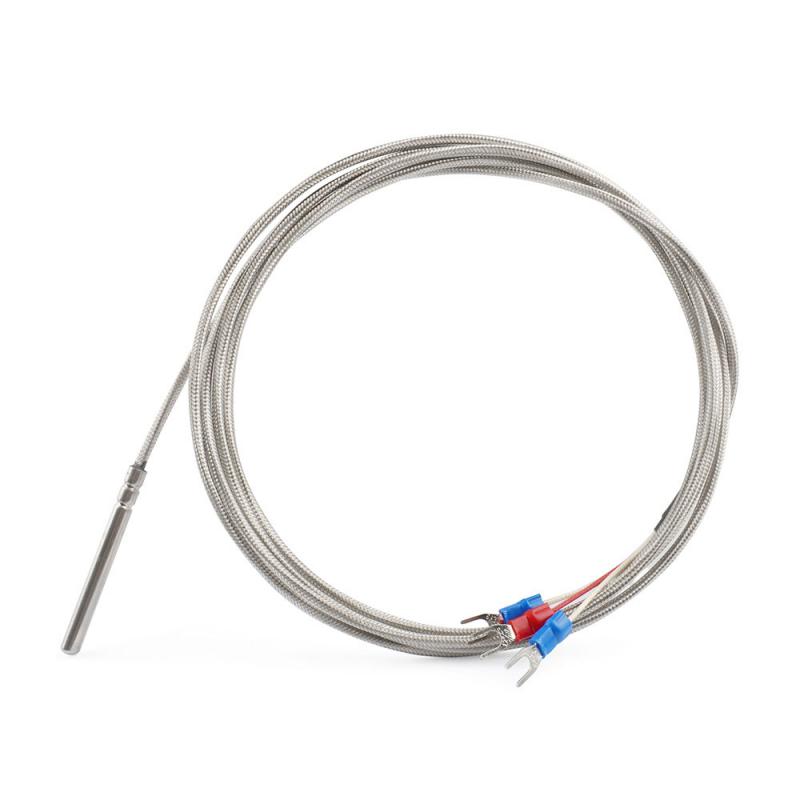

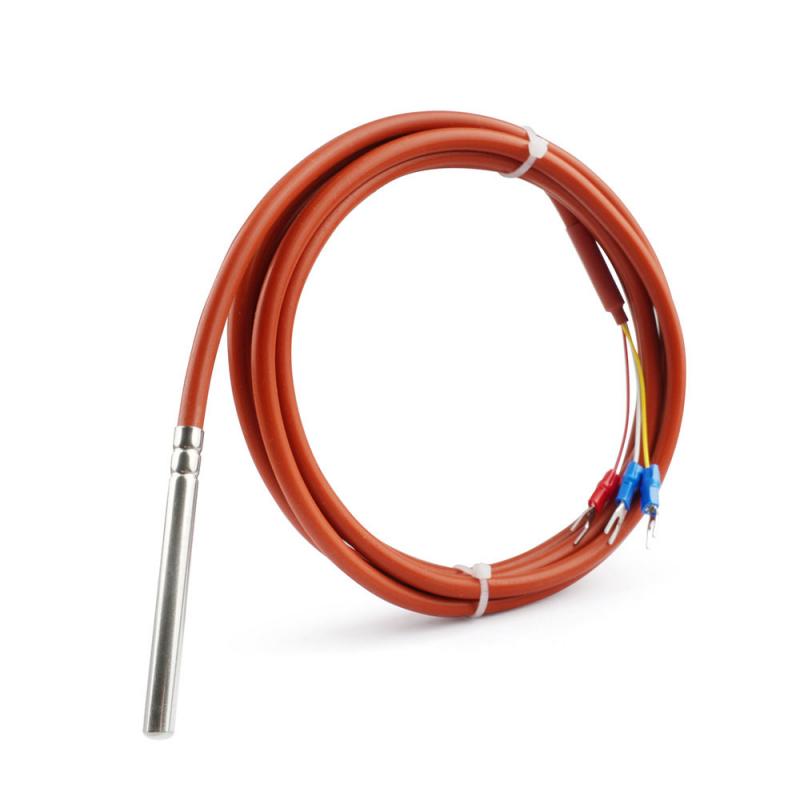

Stainless steel tube, threadless probe-type resistance temperature detector

Зондовые терморезисторные датчики без винтовых соединений

PT100-5 — это компактный и универсальный платиновый резистивный термометр зондового типа (PT100 RTD) с чувствительной трубкой из нержавеющей стали без резьбовых соединений. Такая конструкция делает его идеальным выбором для применений, где датчик вставляется непосредственно в термогильзу, зажимается или встраивается в оборудование, обеспечивая аккуратную и компактную установку без необходимости использования резьбовых соединений.

Датчик PT100-5 полностью водонепроницаем, что делает его хорошо подходящим для работы во влажных или сырых условиях. Материал и длина проводов полностью настраиваются, а датчик доступен с тремя диаметрами зонда и несколькими длинами зонда для обеспечения совместимости с широким диапазоном геометрических параметров установки. Простая конструкция и широкая совместимость делают его популярным выбором как для интеграции в OEM-оборудование, так и для замены в полевых условиях.

марка:
PIDMaxWell
номер товара.:
PT100-5
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
Orange, silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Параметр	Спецификация
Тип датчика	Платиновый резистивный термометр (PRT/RTD)
Чувствительный элемент	PT100 — R₀ = 100 Ом при 0 °C
Температурный коэффициент	α = 0,00385 Ом/Ом/°C (МЭК 60751 / DIN EN 60751)
Класс точности	Стандарт класса B (±0,30 °C при 0 °C); класс A (±0,15 °C) по запросу.
Диапазон температур	Диапазон температур: от −50 °C до +100 °C / +200 °C / +300 °C (выбираемый)
Схема подключения проводов	3-проводной (стандартный)
Материал корпуса зонда	Нержавеющая сталь 316
Тип крепления зонда	Нет (гладкая оболочка — для использования в термогильзах или компрессионных фитингах)
Диаметр зонда	Стандартные размеры: 3 мм / 4 мм / 5 мм; изготовление на заказ по запросу.
Длина введения зонда	Стандартные размеры: 50 мм / 100 мм / 150 мм; изготовление на заказ по запросу.
Советы по стилю	Стандартный закругленный (цилиндрический) наконечник; заостренный наконечник доступен по запросу.
Изоляция свинцового провода	Плетеная нержавеющая сталь \| Силикон \| Стекловолокно \| ПТФЭ (тефлон)
Стандартная длина проводов	2 м \| 3 м \| 5 м \| Изготовление на заказ
Варианты расторжения договора	Голые концы проводов \| Вилочные клеммы \| Изготовление на заказ
Водонепроницаемый вариант	Доступна версия с защитой IP67 по запросу.
Время отклика (t₀.₅)	≤ 3,5 с (в текучей жидкости, зонд 5 мм, типичное значение)
Сопротивление изоляции	≥ 100 МОм при 25 °C (500 В постоянного тока)
Вибростойкость	10–500 Гц, 20 г (IEC 60068-2-6)
Температура хранения	от −60 °C до +150 °C
Согласие	IEC 60751, RoHS

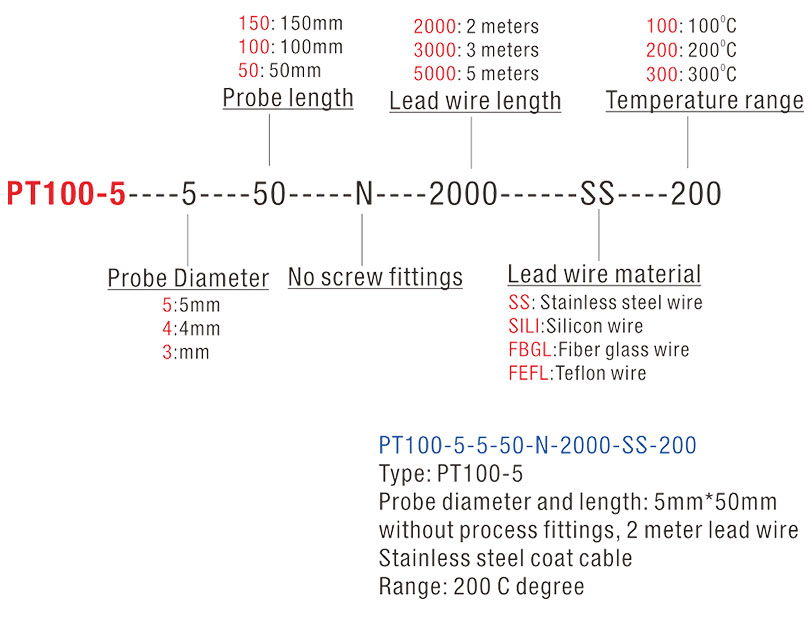

Код заказа PT100-5 представляет собой строку, разделенную дефисами, которая полностью определяет конфигурацию датчика. Каждое поле задает один настраиваемый параметр, позволяя клиентам точно описать необходимый датчик с помощью одного артикула. Структура кода взята непосредственно из официального описания Maxwell FA PT100-5.

PT100-5 – [①] – [②] – N – [③] – [④] – [⑤]

Определения полей кода заказа:

Поле	Описание	Параметры
①	Диаметр зонда (мм)	3 = 3 мм \| 4 = 4 мм \| 5 = 5 мм \| Изготовление на заказ
②	Длина зонда (мм)	50 = 50 мм \| 100 = 100 мм \| 150 = 150 мм \| Изготовление на заказ
Н	Без винтовых соединений	Фиксированное поле — указывает на гладкую оболочку зонда без резьбового соединения.
③	Длина выводного провода (мм)	2000 = 2 м \| 3000 = 3 м \| 5000 = 5 м \| Изготовление на заказ
④	Материал для свинцовой проволоки	SS = оплетка из нержавеющей стали \| SILI = силикон \| FBGL = стекловолокно \| FEFL = ПТФЭ/тефлон
⑤	Диапазон температур	100 = до 100 °C \| 200 = до 200 °C \| 300 = до 300 °C

Примеры оформления заказа:

Код заказа	Описание конфигурации
PT100-5-5-50-N-2000-SS-200	Кабель в оплетке из нержавеющей стали диаметром 5 мм, длиной 50 мм, длиной 2 м, рассчитан на температуру 200 °C — стандартный кабель общего назначения.
PT100-5-5-100-N-2000-SS-200	Кабель в оплетке из нержавеющей стали диаметром 5 мм, длиной 100 мм, длиной 2 м, рассчитанный на температуру до 200 °C — наиболее распространенная конфигурация.
PT100-5-5-100-N-3000-SS-300	Кабель из нержавеющей стали в оплетке, диаметр 5 мм, длина 100 мм, длина 3 м, рабочая температура 300 °C — высокотемпературный промышленный.
PT100-5-5-95-N-3000-FEFL-300	Бронированный кабель из ПТФЭ, диаметр 5 мм, длина 95 мм, длина 3 м, рассчитан на температуру 300 °C и использование в химических/пищевых целях.
PT100-5-4-100-N-2000-SILI-200	Силиконовый кабель диаметром 4 мм, длиной 100 мм, длиной 2 м, рассчитанный на температуру до 200 °C — Гибкое применение для прокладки кабелей.
PT100-5-3-50-N-2000-FEFL-200	Миниатюрный компактный датчик, диаметр 3 мм, длина 50 мм, кабель из ПТФЭ 2 м, температура 200 °C.
PT100-5-5-150-N-5000-FBGL-300	Кабель из стекловолокна диаметром 5 мм, длиной 150 мм, длиной 5 м, температурой 300 °C — глубокое погружение, печь/духовка.
PT100-5-6-100-N-2000-SILI-200	Диаметр 6 мм (на заказ), длина 100 мм, силиконовый кабель 2 м, 200 °C — Диаметр на заказ

Официальный справочник кодов заказа (из технического описания Maxwell FA PT100-5):

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. ПТ100-5

Каталог PT100-5

PT100-5 — это универсальное решение для измерения температуры, подходящее для широкого спектра отраслей промышленности и сценариев установки, где требуется водонепроницаемый зонд, не требующий монтажа.

Монтаж термогильз. Тонкий зонд из нержавеющей стали вставляется непосредственно в стандартные термогильзы в трубопроводах, резервуарах и реакторах, обеспечивая точное измерение температуры без необходимости использования резьбового соединения на самом датчике. Это упрощает замену датчика и сокращает время установки.
Производство оригинального оборудования и машиностроение. Компактная конструкция, не требующая дополнительных креплений, идеально подходит для встраивания в машины, пресс-формы, нагревательные плиты и специализированное оборудование в процессе производства. Выбор материала выводного провода позволяет адаптировать датчик к термическим и химическим условиям окружающей среды.
Переработка пищевых продуктов и напитков. Водонепроницаемая конструкция и гигиеничный зонд из нержавеющей стали делают PT100-5 подходящим для контроля температуры в оборудовании для пищевой промышленности, холодильных установках, камерах хранения и системах розлива напитков.
Системы отопления, вентиляции и кондиционирования воздуха, а также холодильное оборудование. Датчик можно устанавливать в воздуховоды, трубопроводы хладагента и теплообменники для обеспечения точной температурной обратной связи для систем управления; варианты с силиконовым или тефлоновым проводом обеспечивают гибкость при работе в условиях высокой влажности или химически агрессивных сред.
Лабораторное и исследовательское оборудование. Малый диаметр зонда (всего 3 мм) позволяет проводить точные точечные измерения температуры в лабораторных приборах, инкубаторах, печах и климатических камерах.
Переработка пластмасс и резины. Датчик можно вставлять в термогильзы или непосредственно в нагреваемую оснастку для контроля температуры пресс-формы и штампа, что обеспечивает стабильное качество продукции в процессах литья под давлением и экструзии.
Очистка воды и сточных вод. Полностью водонепроницаемая конструкция позволяет использовать PT100-5 в погружных или подверженных брызгам установках, например, для контроля температуры воды в резервуарах для обработки воды, насосных станциях и градирнях.
