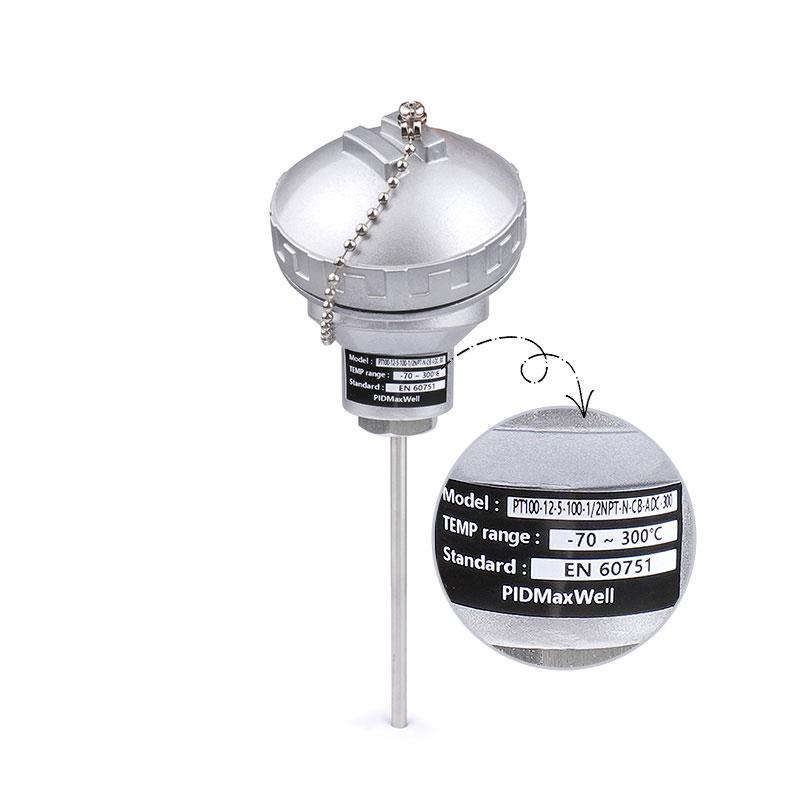

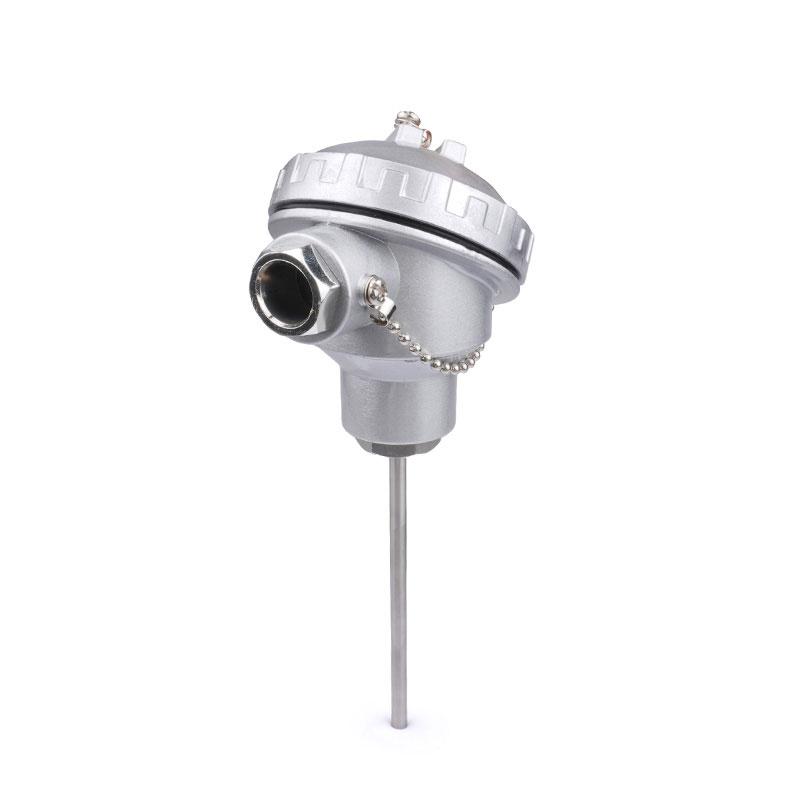

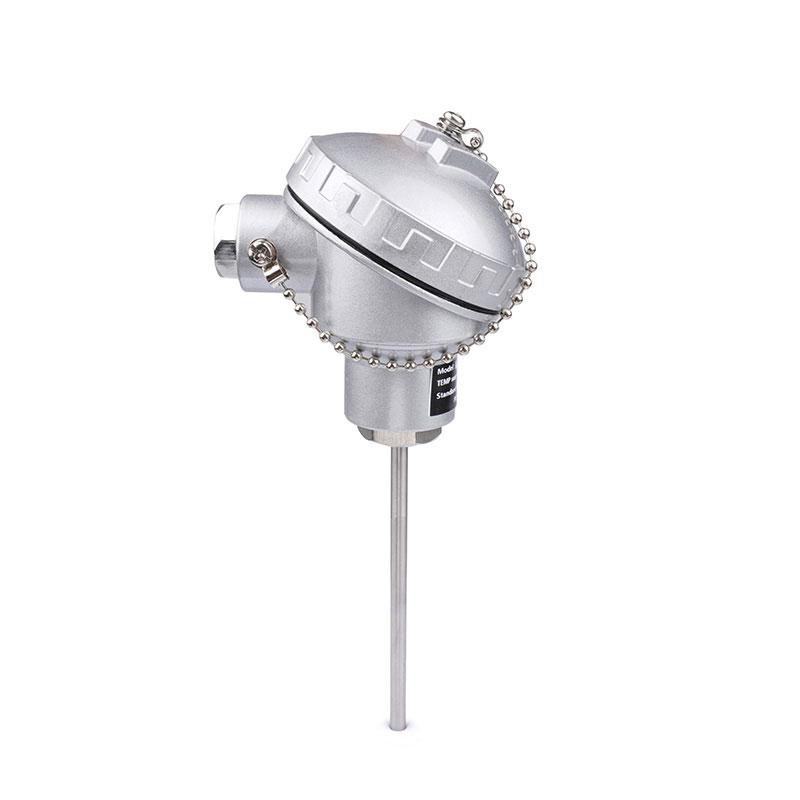

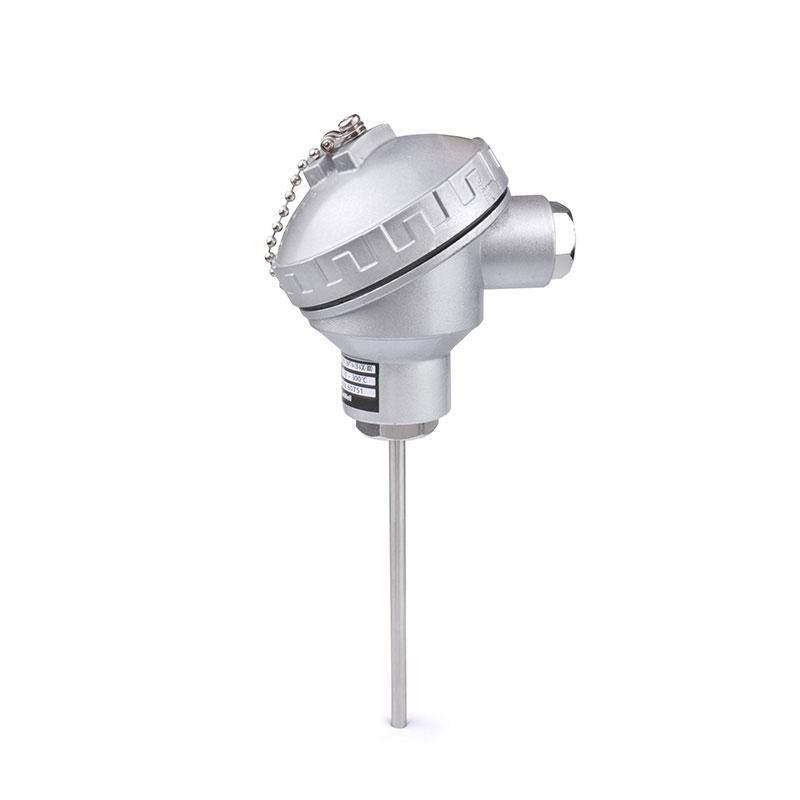

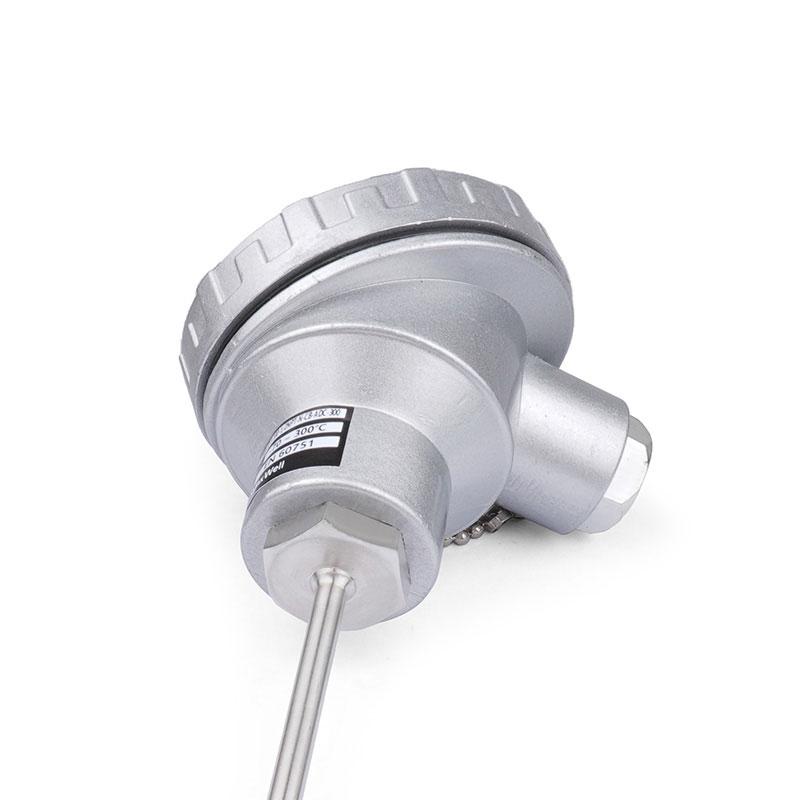

PT100 RTD sensor with adjustable compression fitting and connection box

PT100 с регулируемыми компрессионными фитингами и соединительной коробкой.

PT100-12 — это платиновый резистивный термометр PT100, оснащенный регулируемым компрессионным фитингом в сочетании с прочной алюминиевой соединительной коробкой типа B (соединительной головкой). Такое сочетание обеспечивает два ключевых преимущества в одном устройстве: компрессионный фитинг позволяет устанавливать и фиксировать глубину погружения зонда в любом положении в пределах хода фитинга, устраняя необходимость в зондах нестандартной длины при установке; а герметичная соединительная коробка обеспечивает влагостойкий и виброустойчивый корпус для полевой проводки, хорошо подходящий для сложных промышленных условий.

Датчик соответствует стандарту EN 60751 и работает в диапазоне температур от −70 °C до +300 °C, что делает его пригодным для широкого спектра технологических и промышленных применений. Зонд из нержавеющей стали доступен в трех диаметрах — 4 мм, 5 мм и 6 мм — и трех стандартных длинах: 50 мм, 100 мм и 150 мм, все из которых могут быть изготовлены на заказ. Регулируемые технологические фитинги доступны с резьбой ½ NPT, ¼ NPT и ¼ BSP, что позволяет устанавливать датчик непосредственно в стандартные технологические трубопроводы и емкости без адаптеров. Соединительная коробка принимает стандартные кабельные вводы, датчик поставляется без проводов, все полевые соединения выполняются внутри клеммной колодки, размещенной внутри соединительной коробки.

марка:
PIDMaxWell
номер товара.:
PT100-12
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$20
цена:
$10
происхождение продукта:
Made in China
цвет:
Orange, silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.35kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Параметр	Спецификация
Тип датчика	PT100 RTD (платиновый термометр сопротивления)
Стандарт	EN 60751
Диапазон температур	Диапазон рабочих температур: от −70 °C до +300 °C (версии с номинальным диапазоном 100 / 200 / 300 °C)
Материал зонда	Нержавеющая сталь
Диаметр зонда	4 мм / 5 мм / 6 мм (можно настроить)
Длина зонда	50 мм / 100 мм / 150 мм (возможно изготовление на заказ)
Регулируемый технологический фитинг	½ NPT / ¼ NPT / ¼ BSP (регулируемый тип сжатия)
Соединительная коробка (головка)	Алюминиевая соединительная коробка типа B (CB)
Тип соединительной коробки	ADC — литой алюминий, форма B
Свинцовый провод	Нет (проводка на месте установки через клеммную колодку внутри соединительной коробки)
Схема подключения проводов	2-проводной / 3-проводной / 4-проводной (укажите при заказе)

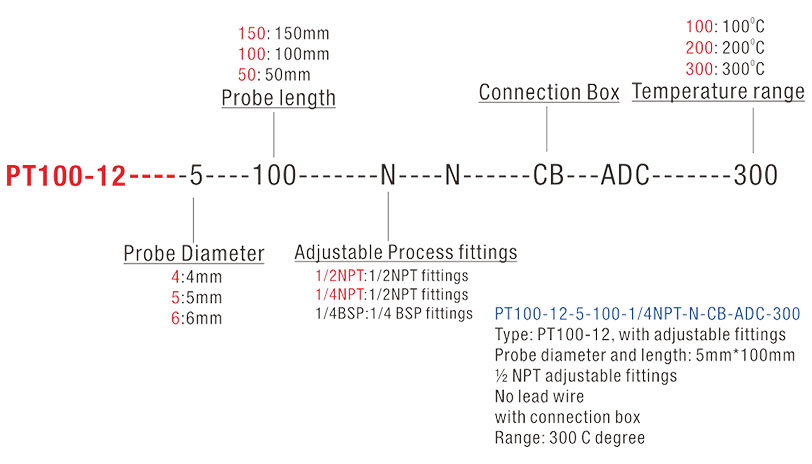

Код заказа PT100-10 имеет следующую структуру:

PT100-12 — [Диаметр зонда] — [Длина зонда] — [Регулируемый технологический фитинг] — [Соединительный провод] — [Соединительная коробка] — [Диапазон температур]

Определения полей:

Поле	Код	Описание
Ряд	PT100-12	Терморезистор PT100 с регулируемым компрессионным фитингом и соединительной коробкой.
Диаметр зонда	4 5 6	4 мм 5 мм 6 мм
Длина зонда	50 100 150	50 мм 100 мм 150 мм
Регулируемый технологический фитинг	1/2NPT 1/4NPT 1/4 BSP	Регулируемый компрессионный фитинг ½ NPT Регулируемый компрессионный фитинг ¼ NPT Регулируемый компрессионный фитинг ¼ NPT
Свинцовый провод	Н	Без соединительного провода (полевая проводка через клеммную колодку соединительной коробки)
Соединительная коробка	КБ	Алюминиевая соединительная коробка формы B
Тип соединительной коробки	АЦП	Головка формы B, отлитая из алюминия.
Диапазон температур	100 200 300	До 100 °C До 200 °C До 300 °C

Примеры оформления заказа:

PT100-12-5-100-1/2NPT-N-CB-ADC-300

Датчик PT100 RTD с регулируемым компрессионным фитингом и соединительной коробкой; диаметр зонда 5 мм × длина зонда 100 мм; регулируемый компрессионный фитинг ½ NPT; без выводного провода; соединительная коробка из литого алюминия типа B; диапазон температур до 300 °C.

Для заказа датчиков нестандартных размеров, альтернативных типов резьбы или специальных конфигураций проводки, пожалуйста, свяжитесь с нашим отделом продаж.

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. PT100-12

Каталог PT100-12

Датчик PT100-12 сочетает в себе гибкость регулируемой глубины погружения с защитой герметичного соединительного блока, что делает его исключительно универсальным датчиком для широкого спектра промышленных и технологических сред.
