PT100 with junction box，PT100 RTD suitable for harsh environments

Терморезистор с соединительной коробкой и технологическими фитингами.

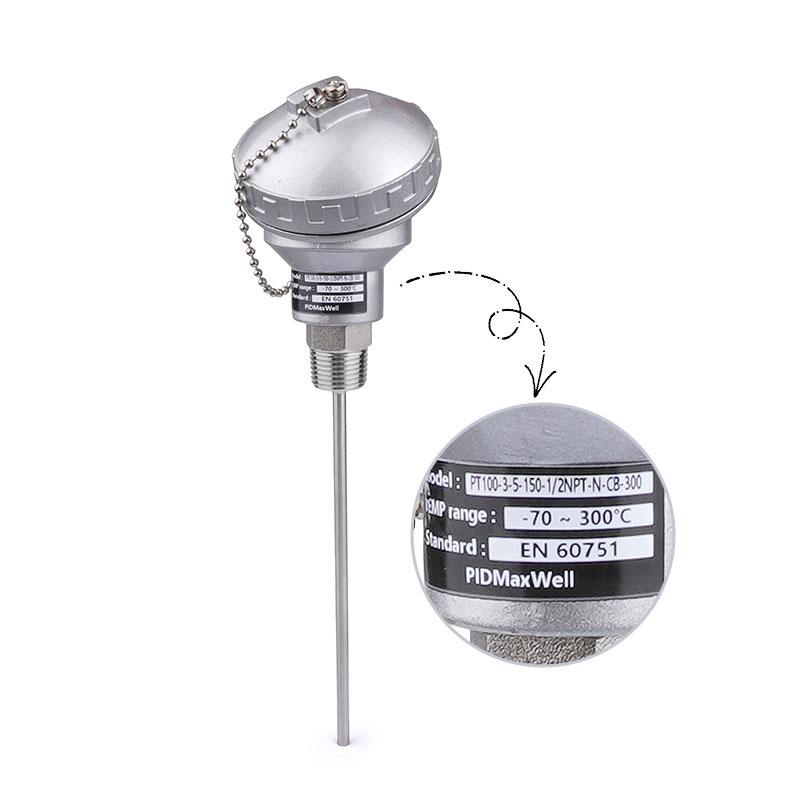

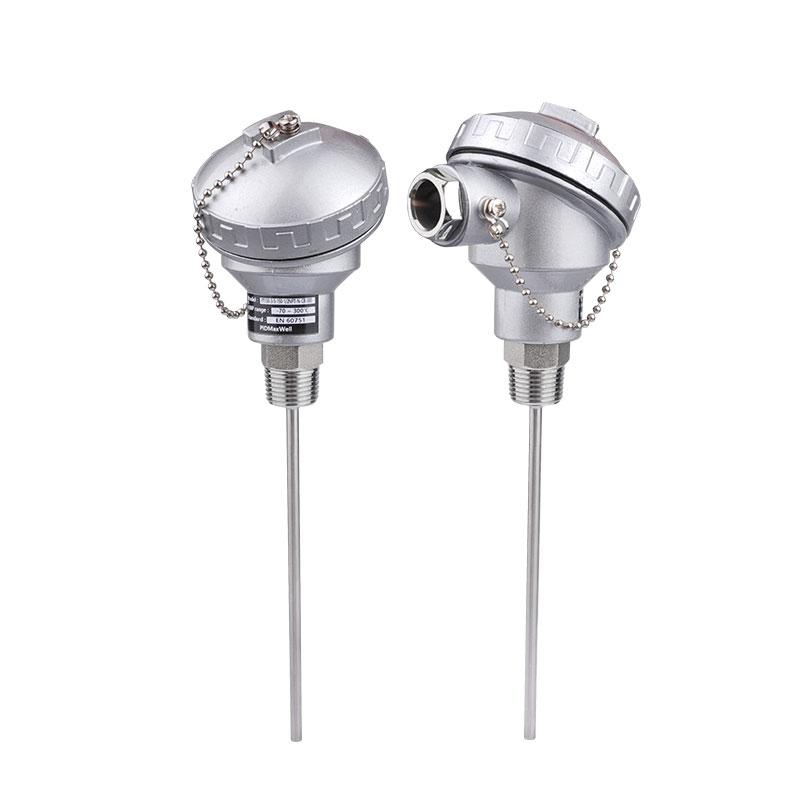

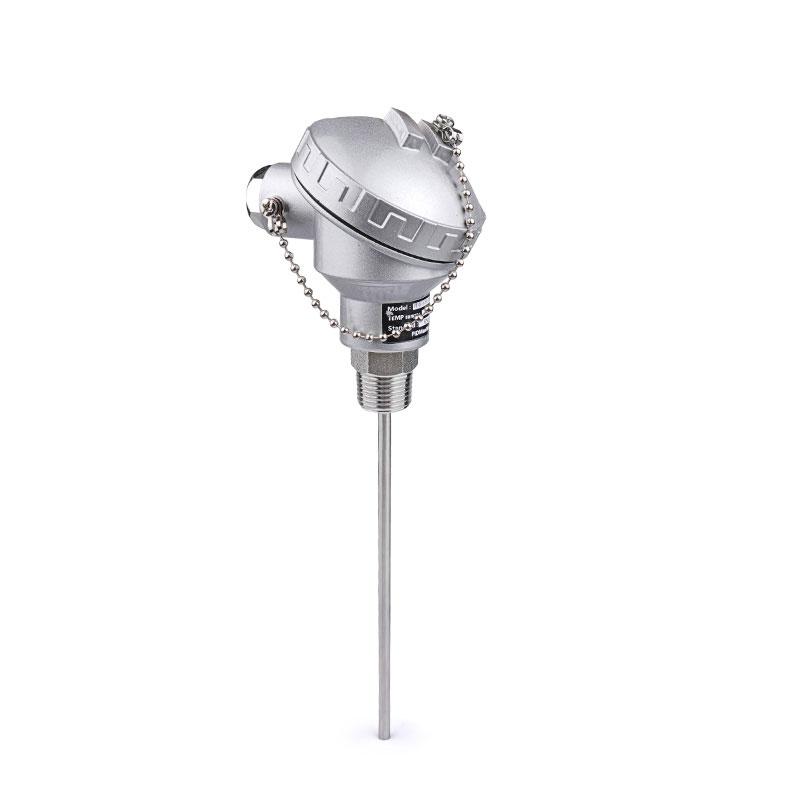

PT100-3 — это широко используемый платиновый резистивный термометр зондового типа (PT100 RTD), разработанный для надежного и точного измерения температуры в суровых промышленных условиях. Датчик оснащен прочным соединительным блоком типа Form B, который защищает внутреннюю проводку от пыли, влаги и механических повреждений, что делает его особенно подходящим для наружной установки, химических заводов и других сложных технологических сред.

Соответствуя стандарту EN 60751, датчик PT100-3 обеспечивает широкий диапазон измерений от −70 °C до +300 °C с высокой стабильностью и повторяемостью. Датчик совместим с различными стандартными технологическими фитингами, включая 1/2 NPT, 1/2 BSP, 3/4 NPT и M16, что позволяет легко интегрировать его в существующие трубопроводы и оборудование. Диаметр и длина зонда полностью настраиваются, что позволяет адаптировать PT100-3 практически к любым требованиям установки.

марка:
PIDMaxWell
номер товара.:
PT100-3
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
Orange, silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.35kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Технические характеристики

Параметр	Спецификация
Тип датчика	PT100 RTD (платиновый резистивный термометр)
Стандарт соответствия	EN 60751
Диапазон температур	от −70 °C до +300 °C
Диаметр зонда	4 мм / 5 мм / 6 мм (можно настроить)
Длина зонда	50 мм / 100 мм / 150 мм (возможно изготовление на заказ)

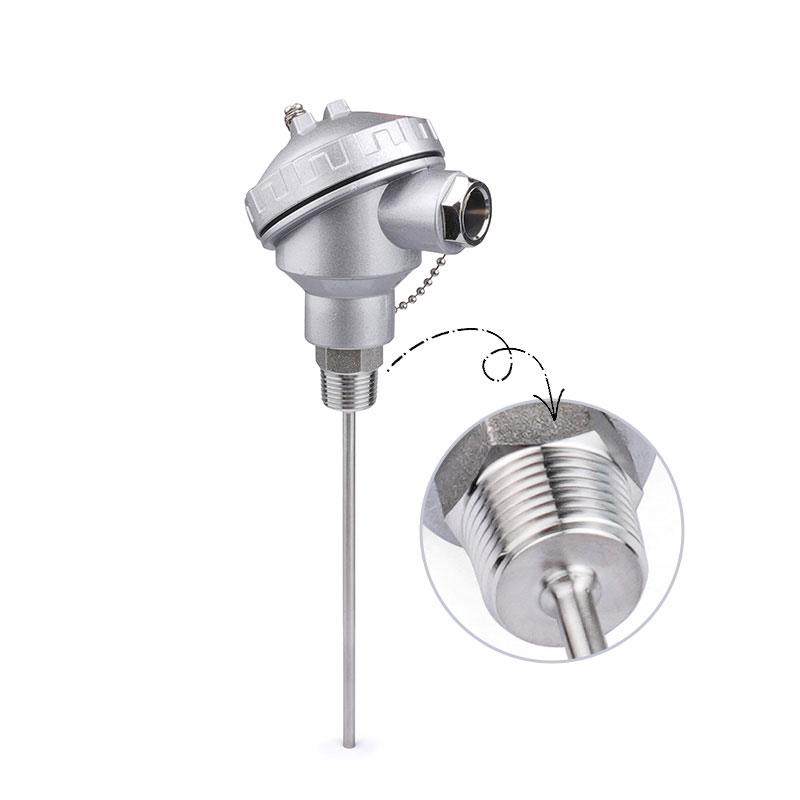

Технологическая арматура	1/2 NPT, 1/2 BSP, 3/4 NPT, M16 (возможно изготовление на заказ)

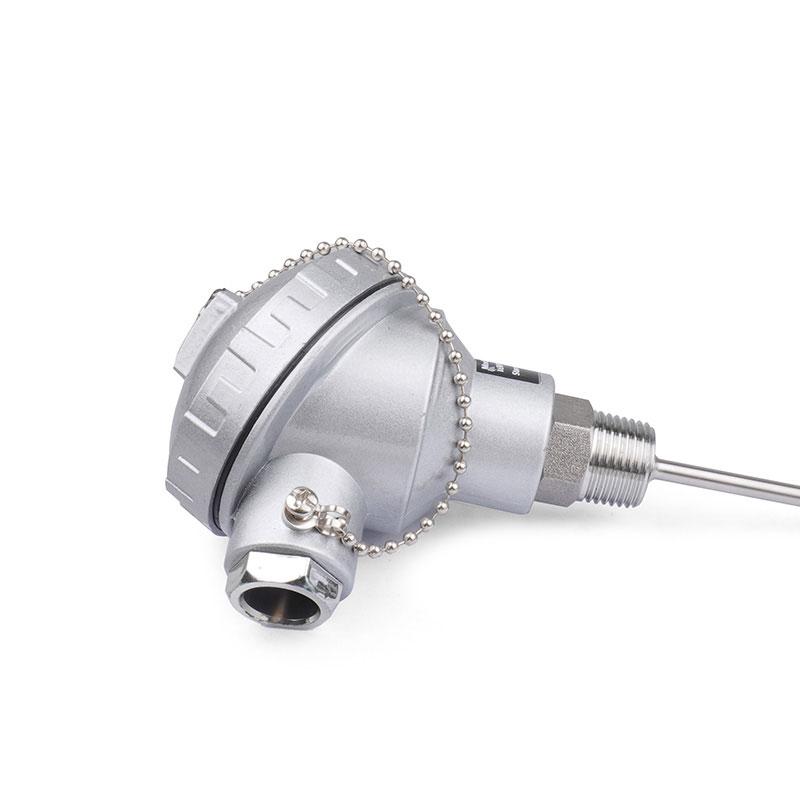

Соединительная коробка	Форма B (корпус из алюминиевого сплава)
Свинцовый провод	Без соединительного провода (клеммная колодка внутри соединительной коробки) / опционально
Материал зонда	Нержавеющая сталь

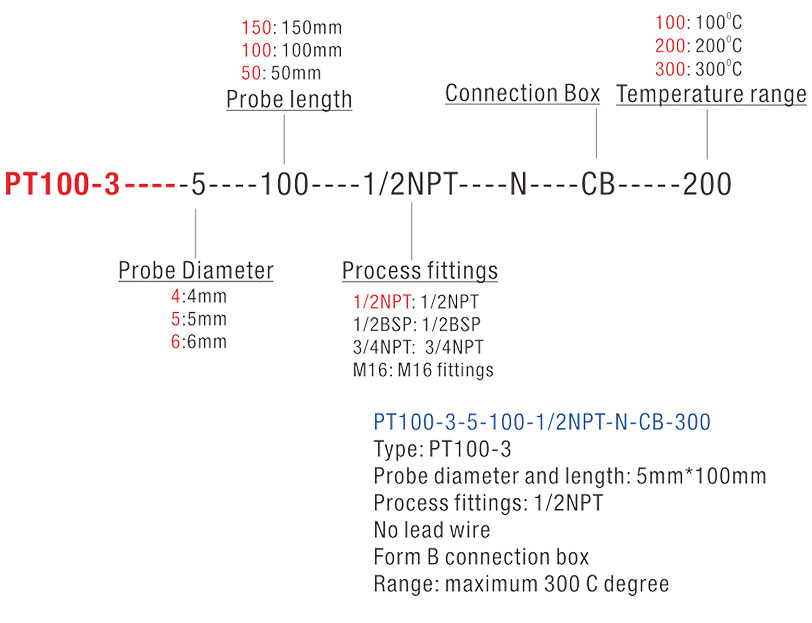

Код заказа PT100-3 имеет следующую структуру:

PT100-3 — [Диаметр зонда] — [Длина зонда] — [Технологический фитинг] — [Соединительный провод] — [Соединительная коробка] — [Диапазон температур]

Определения полей

Поле	Код	Описание
Ряд	ПТ100-3	Зондовый терморезистор с соединительной коробкой
Диаметр зонда	4 5 6	4 мм 5 мм 6 мм
Длина зонда	50 100 150	50 мм 100 мм 150 мм
Технологическая сборка	1/2NPT 1/2 BSP 3/4NPT М16	Резьба 1/2 NPT Резьба 1/2 BSP Резьба 3/4 NPT метрическая резьба M16
Свинцовый провод	Н	Нет провода
Соединительная коробка	КБ	соединительная коробка формы B
Диапазон температур	100 200 300	До 100 °C До 200 °C До 300 °C

Пример заказа

PT100-3-5-100-1/2NPT-N-CB-300

Терморезистор PT100 зондового типа, диаметр зонда 5 мм × длина зонда 100 мм, технологический фитинг 1/2 NPT, без выводного провода, соединительная коробка типа B, диапазон рабочих температур до 300 °C.

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. ПТ100-3

Каталог PT100-3

PT100-3 — это универсальное решение для измерения температуры, подходящее для широкого спектра отраслей и процессов, где важны прочная конструкция и точное измерение.

Управление промышленными процессами. Благодаря использованию нержавеющей стали в качестве зонда и герметичного соединительного блока, датчик идеально подходит для контроля температуры в трубопроводах, сосудах под давлением и производственном оборудовании, где часто встречаются вибрация и воздействие технологических сред.
Химическая и нефтехимическая переработка. Прибор PT100-3 выдерживает коррозионные среды и повышенные температуры, характерные для реакторов, дистилляционных колонн, теплообменников и резервуаров для хранения, обеспечивая стабильные показания, имеющие решающее значение для безопасности процесса и качества продукции.
Нефть и газ. Благодаря фитингам, совместимым с резьбовым соединением NPT, и широкому диапазону рабочих параметров, датчик легко интегрируется в оборудование для добычи, транспортировки и переработки нефти и газа, включая устьевые головки, сепараторы и магистральные трубопроводы.
Производство электроэнергии. Датчик хорошо подходит для контроля температуры в котлах, паровых турбинах, системах охлаждения и трансформаторном масле, где непрерывное и надежное измерение имеет важное значение для эффективности и безопасности предприятия.
Системы отопления, вентиляции, кондиционирования и автоматизации зданий. Датчик PT100-3 может быть установлен в крупных коммерческих и промышленных системах отопления, вентиляции и кондиционирования воздуха, контурах охлажденной воды и сетях централизованного теплоснабжения для обеспечения точной обратной связи по температуре в целях управления энергопотреблением.
Переработка пищевых продуктов и напитков. Гигиеничный зонд из нержавеющей стали и герметичная головка позволяют использовать датчик в процессах пастеризации, стерилизации и хранения, где чистота и точность измерений одинаково важны.
Фармацевтическое производство. Высокоточная характеристика датчика и соответствие стандарту EN 60751 обеспечивают точный контроль температуры в процессе синтеза, ферментации и лиофилизации.
