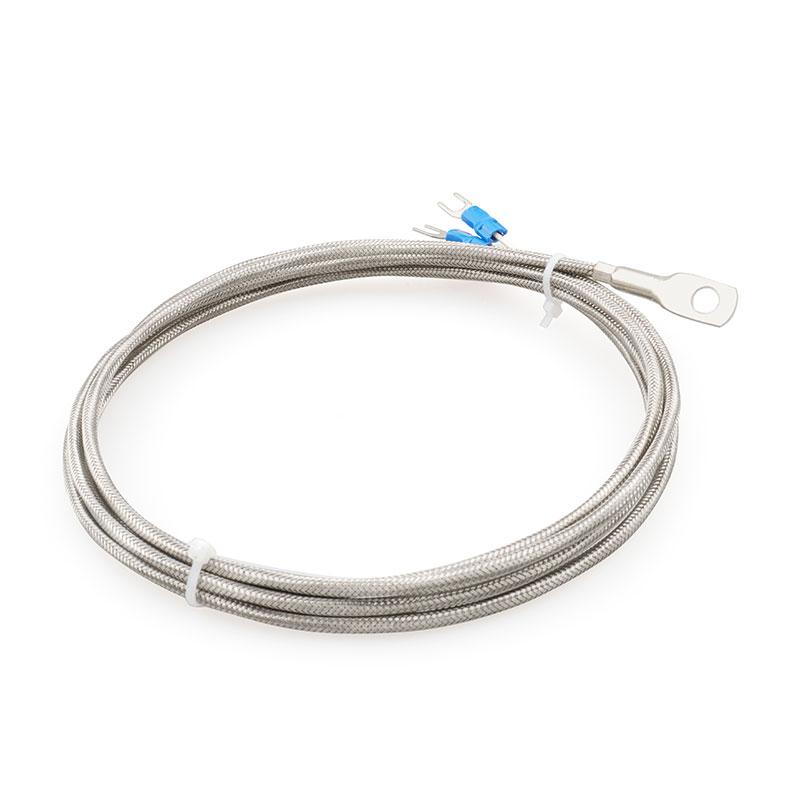

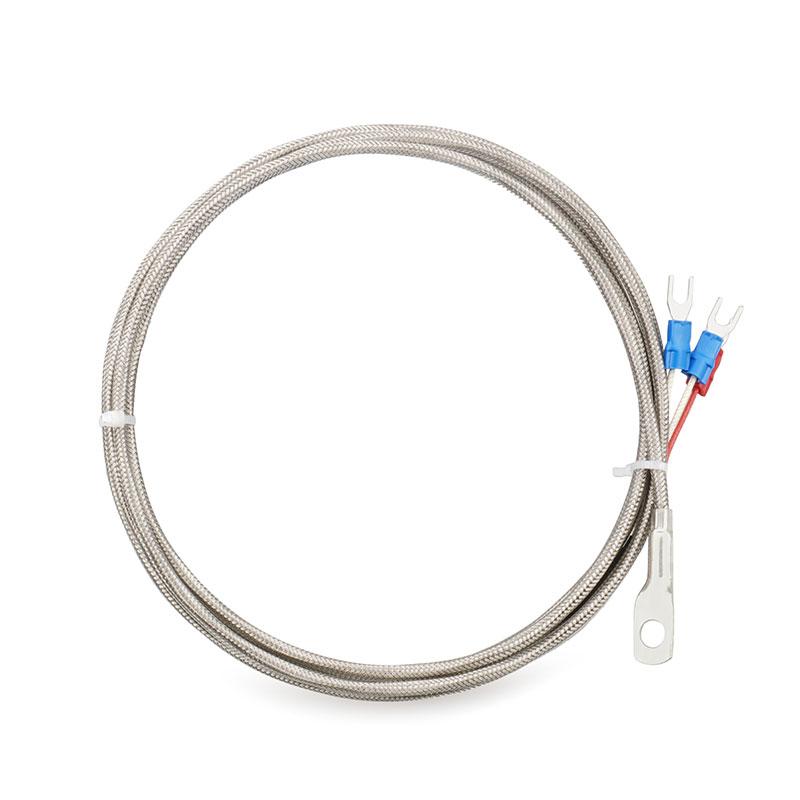

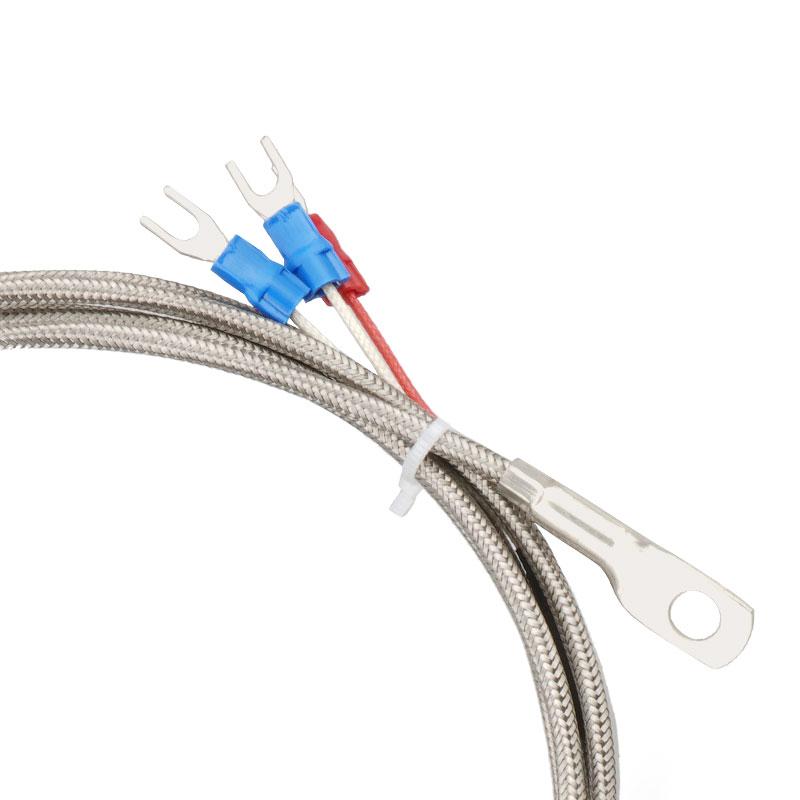

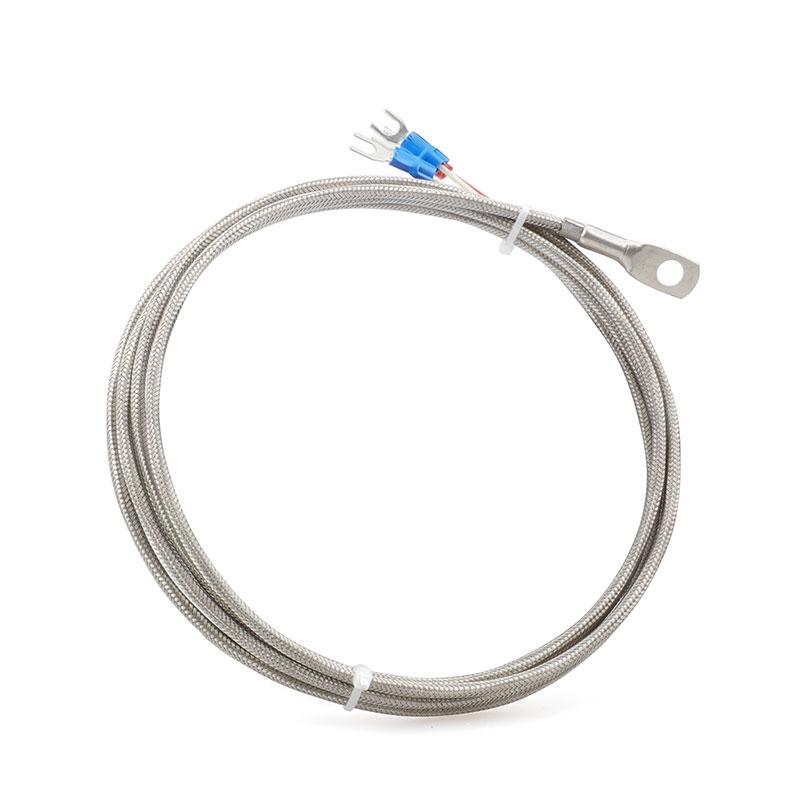

Bolt-on PT100 RTD sensor with ring terminal

Крепление PT100 с кольцевыми клеммами.

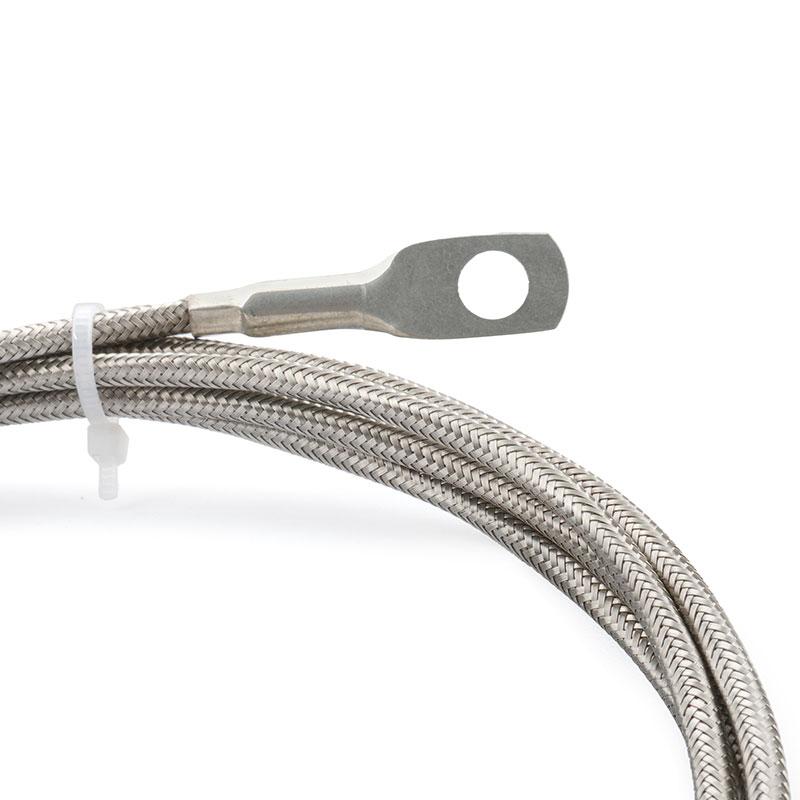

PT100-14 — это платиновый резистивный термометр PT100, устанавливаемый на болтах и предназначенный для прямого измерения температуры поверхности. Сенсорный элемент интегрирован в кольцевой (ушкообразный) клеммный наконечник, который прикручивается или привинчивается непосредственно к измеряемой поверхности — например, к корпусу двигателя, радиатору, наружной стенке трубы, корпусу подшипника или конструктивному элементу — обеспечивая плотный тепловой контакт без необходимости использования термогильзы, кармана для зонда или клея. Это делает PT100-14 исключительно удобным и экономичным решением везде, где требуется контроль температуры поверхности.

Внутренний диаметр кольцевого клеммного разъема в стандартном исполнении составляет 6 мм или 8 мм, и может быть подобран в соответствии с любым размером болта или винта, указанным заказчиком. Датчик поставляется с кабелем в оплетке из нержавеющей стали для механической защиты и экранирования от электромагнитных помех, а материал выводного провода может быть выбран из нержавеющей стали, силикона, стекловолокна или тефлона в зависимости от термических и химических условий окружающей среды. Стандартная длина кабеля составляет 2 м, 3 м и 5 м, по запросу доступны кабели нестандартной длины. Датчик доступен в диапазонах температур до 100 °C, 200 °C или 300 °C.

марка:
PIDMaxWell
номер товара.:
PT100-14
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
silver, white
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Параметр	Спецификация
Тип датчика	PT100 RTD (платиновый резистивный термометр)
Способ крепления	Кольцевой клеммный разъем с болтовым креплением (для поверхностного монтажа)
Внутренний диаметр кольцевого клеммника	6 мм / 8 мм (можно настроить)
Материал для свинцовой проволоки	Оплетка из нержавеющей стали (SS), силикон (SILI), стекловолокно (FBGL), тефлон (FEFL)
Кабельная конструкция	Внешняя оболочка из нержавеющей стали, плетеная из нержавеющей стали.
Длина выводного провода	2 м / 3 м / 5 м (можно настроить)
Схема подключения проводов	3-проводной (стандартный)
Диапазон температур	До 100 °C / 200 °C / 300 °C

Код заказа PT100-9 имеет следующую структуру:

PT100-14 — [Поле 1] — [Поле 2] — [Внутренний диаметр кольца] — [Длина выводного провода] — [Материал выводного провода] — Кольцо — [Диапазон температур]

Определения полей:

Поле	Код	Описание
Ряд	ПТ100-14	Датчик PT100 RTD с кольцевым клеммным соединением, устанавливаемый на болтах.
Поле 1	Н	Стандартная конфигурация
Поле 2	Н	Стандартная конфигурация
Внутренний диаметр кольца	6 8 Обычай	внутренний диаметр 6 мм внутренний диаметр 8 мм При оформлении заказа укажите требуемый внутренний диаметр.
Длина выводного провода	2000 3000 5000	2 метра 3 метра 5 метров
Материал для свинцовой проволоки	SS СИЛИ ФБГЛ ФЭФЛ	проволока из нержавеющей стали силиконовый провод Стекловолоконная проволока Тефлоновая проволока
Тип подключения	Кольцо	Кольцевой (глазковый) клеммный наконечник
Диапазон температур	100 200 300	До 100 °C До 200 °C До 300 °C

Примеры оформления заказа:

PT100-14-NN-6-2000-SS-Ring-200

Датчик PT100 RTD с кольцевым клеммным разъемом; внутренний диаметр кольца 6 мм; кабель из нержавеющей стали в оплетке длиной 2 метра; диапазон рабочих температур до 200 °C.

Для заказа датчиков нестандартных размеров, проводов нестандартной длины или специальной обработки поверхности, пожалуйста, свяжитесь с нашим отделом продаж.

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. ПТ100-14

Каталог PT100-14

Датчик температуры с кольцевым клеммным соединением PT100-14 подходит для любых применений, требующих прямого измерения температуры поверхности посредством болтового или винтового соединения.

Он широко используется для контроль температуры поверхности двигателя и генератора где кольцевой наконечник прикручен к раме двигателя или торцевой крышке для обнаружения перегрева до срабатывания термозащиты. контроль силовой электроники и радиаторов Датчик привинчивается непосредственно к радиаторам, шинам или модулям IGBT для обеспечения обратной связи в системе терморегулирования с обратной связью. измерение температуры наружной стенки трубы Кольцевой клеммный наконечник крепится зажимами или болтами к поверхности трубы для контроля температуры жидкости без проникновения в стенку трубы, что делает его идеальным для модернизации существующих трубопроводов. Датчик также широко используется в контроль температуры корпуса подшипника на вращающихся механизмах, Термомониторинг трансформаторов и распределительных устройств , Управление температурным режимом аккумуляторного блока и накопителя энергии. , и OEM-машиностроение Области применения, где требуется компактное, легко устанавливаемое решение для измерения температуры.
