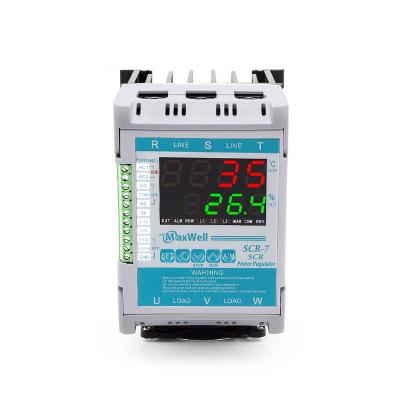

Трехфазный интеллектуальный цифровой регулятор мощности на основе тиристоров (SCR)

Серия Maxwell SCR-7 — это усовершенствованный трехфазный интеллектуальный цифровой регулятор мощности, предназначенный для точного и надежного управления резистивными нагревательными нагрузками в промышленных условиях. Благодаря полностью интегрированной конструкции, он объединяет модуль SCR, высокоэффективный радиатор и вентиляторы охлаждения в одном компактном блоке. Серия SCR-7 оснащена комплексным цифровым дисплеем для мониторинга в реальном времени коэффициента выходного напряжения, температурных сигналов тревоги и состояния фаз. Поддержка множества аналоговых входных сигналов (включая 4-20 мА, 0-10 В постоянного тока и 0-5 В постоянного тока) и опциональной связи RS-485 Modbus RTU позволяет легко интегрировать его в современные ПЛК и системы автоматизированного управления. Встроенные защитные функции, такие как плавный пуск, автоматическое определение фазы и сигналы тревоги о перегреве, обеспечивают максимальную безопасность и долговечность как регулятора, так и подключенной нагрузки.

марка:
PIDMaxWell
номер товара.:
SCR-7
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$300
цена:
$200
происхождение продукта:
Made in China
минимальный заказ:
10
Вес изделия:
2kg
Время выполнения:
14 days after payment confirmed
код заказа :
SCR-6

запрос сейчас

Основные характеристики

Интеллектуальное цифровое управление	Встроенный светодиодный дисплей обеспечивает четкое отображение процента выходной мощности, отсутствия фазы и системных аварийных сигналов в режиме реального времени.
Универсальная совместимость с входами	Принимает широкий диапазон управляющих сигналов: 0-10 мА, 0-20 мА, 4-20 мА, 0-5 В постоянного тока, 1-5 В постоянного тока, 2-10 В постоянного тока и 0-10 В постоянного тока.
Усовершенствованные механизмы защиты	Регулируемый плавный пуск предотвращает скачки токов; автоматическое определение фазы и сигнализация о перегреве с релейным выходом защищают систему.
Гибкая конфигурация нагрузки	Полная совместимость как с резистивными нагрузками типа «треугольник», так и со «звездой», что обеспечивает максимальную гибкость монтажа.
Готовность к интеграции в сеть	Дополнительная связь RS-485 Modbus RTU обеспечивает удаленный мониторинг, регистрацию данных и централизованное управление через HMI или SCADA.
Настраиваемые ограничения на вывод данных	Настраиваемые максимальные (OPH) и минимальные (OPL) пороговые значения выходного сигнала позволяют проводить точную калибровку в соответствии с конкретными требованиями процесса.
Универсальная интегрированная конструкция	Встроенный радиатор и вентиляторы с функцией определения температуры устраняют необходимость во внешних устройствах терморегулирования.
Автоматический/Ручной режим и управление запуском/остановкой	Удобная кнопка A/M на передней панели и функция запуска/остановки обеспечивают гибкое управление процессом ввода в эксплуатацию и технического обслуживания.

Технические характеристики

Параметр	Спецификация
Фаза нагрузки	3-фазный
Номинальное напряжение нагрузки	200–480 В переменного тока (с возможностью выбора частоты 50/60 Гц)
Вспомогательный источник питания	220 В переменного тока (стандартное напряжение) / 12-24 В постоянного тока (опционально)
Номинальные текущие опционы	40А, 60А, 75А, 100А
Параметры входного сигнала	0-10 мА, 0-20 мА, 4-20 мА, 0-5 В постоянного тока, 1-5 В постоянного тока, 2-10 В постоянного тока, 0-10 В постоянного тока
Совместимость типов нагрузки	Только резистивная нагрузка
Подключение нагрузки	Треугольник или звезда (в конфигурации «звезда» нейтральный провод подключать НЕЛЬЗЯ).
Коммуникация	RS-485 Modbus RTU (опционально, код M)
Выходной сигнал тревоги	Выход реле защиты от перегрева — НО / КОМ / НЗ (опционально, код M)
Плавный пуск (BUF)	Диапазон регулировки: 0,0~100,0 (0 = 10-секундный нарастающий период; 100 = отключено)
Минимальный выходной уровень (OPL)	Настраиваемый — уровень выходного сигнала независимо от входного сигнала.
Максимальная выходная мощность (OPH)	Настраиваемый — ограничение выходного напряжения независимо от входного напряжения.
Фазовое детектирование	Автоматический режим (индикаторы отсутствия фазы L1, L2, L3)

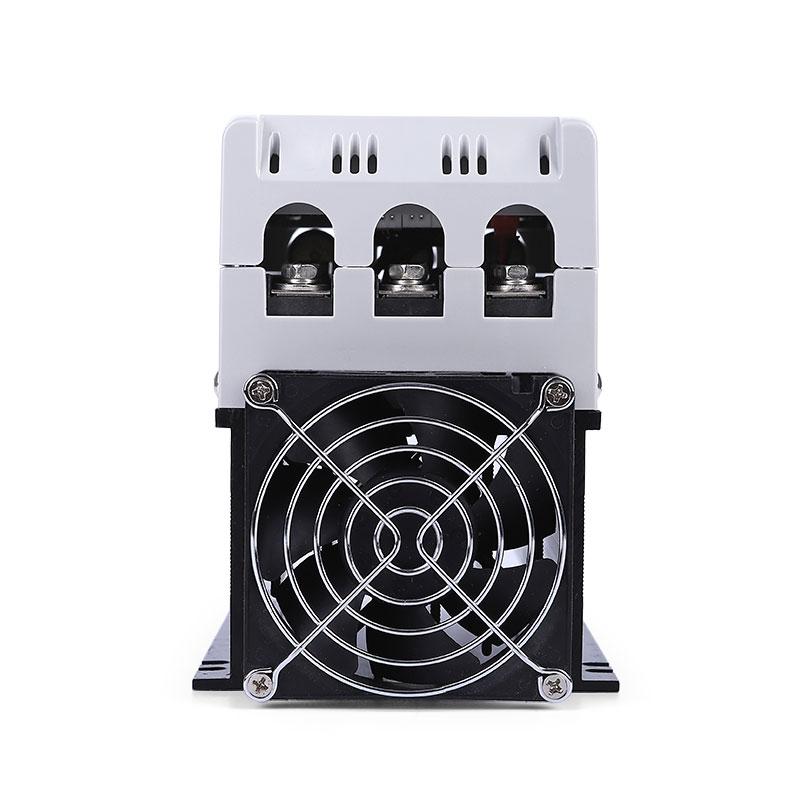

Метод охлаждения	Встроенный радиатор с вентиляторами охлаждения с регулировкой температуры.

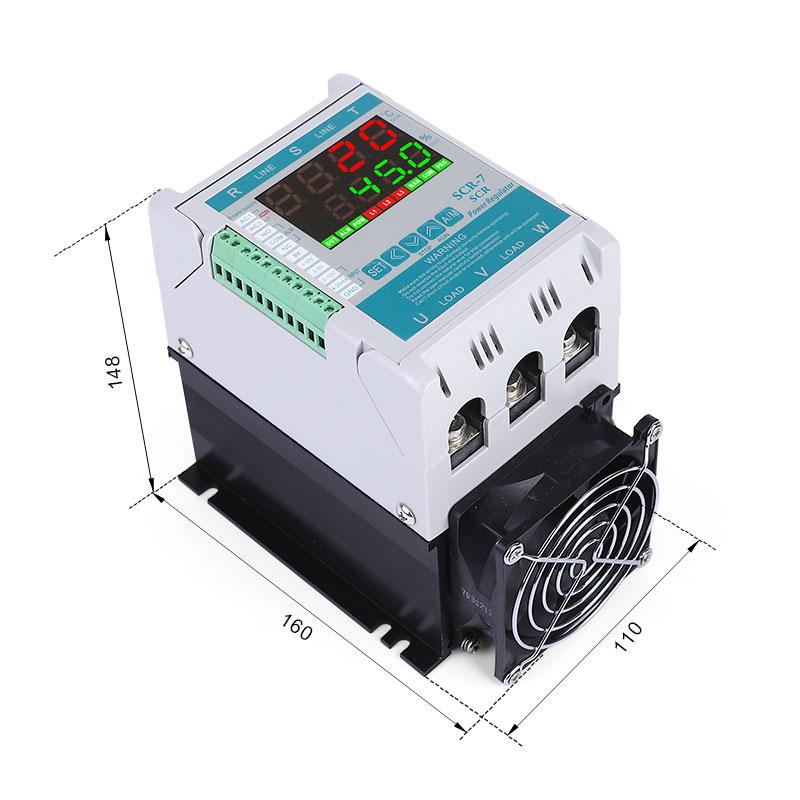

Габариты (Ш×Г×В)	160 мм × 110 мм × 148 мм
Максимальное расстояние подключения RS-485	3900 футов (приблизительно 1200 м)

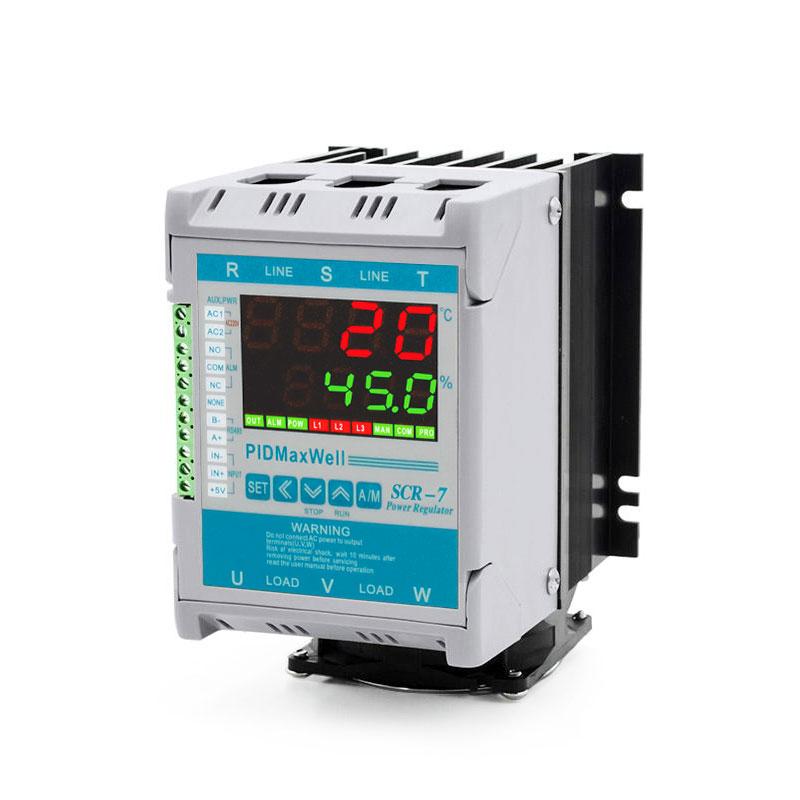

Панельные индикаторы и элементы управления

Этикетка	Тип	Функция
ВНЕ	Индикатор	Частота мигания указывает на коэффициент выходного тока.
АЛ1	Индикатор	Индикатор перегрева
ПАВ	Индикатор	Индикатор подачи питания
Л1/Л2/Л3	Индикатор	Индикаторы отсутствия фазы — загораются, когда соответствующая фаза отсутствует.
НАБОР	Ключ	Войдите в режим настройки параметров и конфигурации.
◀	Ключ	Клавиша Shift влево — переключает дисплей.
▼ (удерживайте 3 секунды)	Ключ	Остановить работу тиристора
▲ (удерживайте 3 секунды)	Ключ	Запустите SCR после остановки
ЯВЛЯЮСЬ	Ключ	Переключение между автоматическим и ручным режимами работы

SCR - [1] [2] [3] [4] [5] [6] [7]

Код	Параметр	Параметры
СКР	Категория товара	Регулятор мощности SCR
[1]	Тип серии	7: Интеллектуальный цифровой SCR-регулятор серии 7
[2]	Фаза нагрузки	3: Трехфазная система нагрузки
[3]	Ток нагрузки	4: 40А \| 6: 60А \| 7: 75А \| 12: 100А
[4]	Вспомогательное питание	2: 220 В переменного тока \| D: 12-24 В постоянного тока
[5]	Входной сигнал	1: 0-10 мА \| 2: 0-20 мА \| 8: 4-20 мА \| 5: 0-5 В постоянного тока \| 6: 0-10 В постоянного тока \| 7: 1-5 В постоянного тока \| 3: 2-10 В постоянного тока
[6]	Сигнализация о перегреве	N: Без сигнализации \| M: С 1 релейным выходом сигнализации
[7]	Коммуникация	N: Без RS-485 \| M: С RS-485 Modbus RTU

Пример 1: SCR-7-3628-MM — 7-я серия, 3-фазный, 60 А, вспомогательное питание 220 В переменного тока, вход 4-20 мА, с сигнализацией перегрева, связь RS-485 Modbus RTU.

Пример 2: SCR-7-3128-NN — 7-я серия, 3-фазная 4-проводная система, 100 А, вспомогательное питание 220 В переменного тока, вход 4-20 мА, без сигнализации, без связи RS-485.

Важные примечания:

Данный тиристор совместим только с резистивными нагрузками. Емкостные нагрузки не подходят.
В конфигурации «звезда» с трехфазной четырехпроводной системой нейтральный провод НЕ МОЖЕТ быть подключен к системе; три фазы должны быть сбалансированы.
Для защиты тиристора от перегрузки необходимо установить быстродействующий предохранитель, рассчитанный на ток, в 1,5 раза превышающий фактический ток нагрузки.
Для улучшения теплоотвода на нижнюю часть тиристора необходимо нанести силиконовую прокладку или силиконовый компаунд.
При расчете требуемого номинала тиристора используйте в качестве минимального номинала тиристора удвоенный фактический фазный ток.

Нажмите на ссылку ниже, чтобы загрузить каталог регуляторов мощности SCR-7.

Каталог -(SCR-7)

В этом видео демонстрируется тест, который мы провели на трехфазном регуляторе мощности Maxwell SCR. На видео сразу виден осциллограф, показывающий прямоугольную волну нагрузки, а также стандартный генератор сигналов 4-20 мА, который держит в руках наш инженер-испытатель. Мы подаем на SCR небольшой входной сигнал и постепенно увеличиваем его, как видно из видео. Индикаторы на видео становились ярче по мере увеличения входного сигнала. Также на видео показан вольтметр, отображающий напряжение каждой фазы. Напряжение каждой фазы увеличивается от 0 В до приблизительно 380 В переменного тока. Этот SCR также обладает такими функциями, как плавный пуск, минимальное и максимальное выходное напряжение, ручное управление и защита от перегрева. Доступна также связь по протоколу RS-485 Modbus.

Интеллектуальный регулятор мощности серии SCR-7 специально разработан для высокоточного контроля температуры в промышленных системах нагрева. Прочная конструкция, цифровой интерфейс и возможность связи по RS-485 делают его идеальным выбором для широкого спектра сложных промышленных условий. Устройство особенно хорошо подходит для применений, требующих плавной подачи питания без скачков напряжения, где функция плавного пуска и настраиваемые ограничения выходного напряжения обеспечивают критически важную защиту чувствительных нагревательных элементов.

Промышленные печи, обжиговые печи и высокотемпературные духовки.
Зоны нагрева при экструзии и литье пластмасс под давлением
Технологические процессы производства стекла и керамики
Камеры для климатических испытаний и системы температурного циклирования
Системы отопления, вентиляции и кондиционирования воздуха, а также промышленные системы отопления с централизованным управлением.
Химические процессы и регулирование температуры реактора
Оборудование для обработки и сушки пищевых продуктов
Отопление чистых помещений в производстве полупроводников и электроники
Инфракрасные системы отопления и управление лучистыми обогревателями
Автоматизированные системы отопления заводов с интеграцией ПЛК/SCADA

теги :

оставьте сообщение

если вы заинтересованы в наших продуктах и хотите узнать больше деталей,пожалуйста, оставьте сообщение здесь,мы ответим вам, как только сможем.

тема : Трехфазный интеллектуальный цифровой регулятор мощности на основе тиристоров (SCR)

Отправить

категории

не'не стесняйтесь обращаться к нам

наша команда продаж и технической поддержки готова помочь вам, как только мы сможем

Связаться с нами

новые продукты

сопутствующие товары

SCR-51/6/7

Интеллектуальный регулятор мощности SCR с цифровым дисплеем

- Трехфазный регулятор мощности SCR - 0-10 В, 4-20 мА, 0-5 В, вход потенциометра - Нагрузка 24~480 В переменного тока - 40 А, 60 А , 75 А, 100 А - Цифровой светодиодный дисплей - Идеально подходит для резистивного применения

посмотреть больше

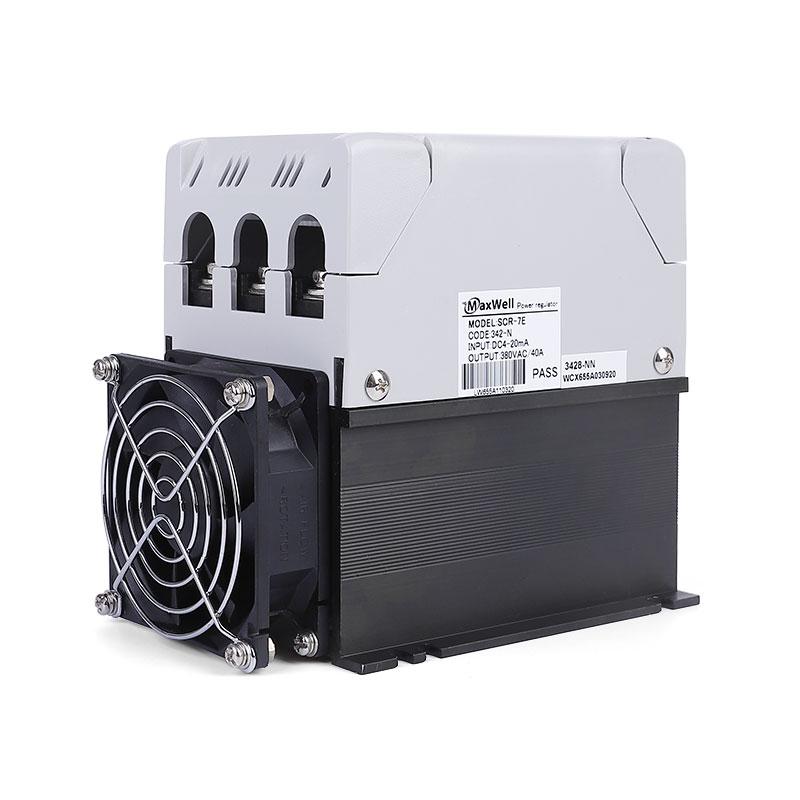

SCR-7E

Регулятор мощности SCR с цифровым дисплеем с несколькими входами

● Трехфазный регулятор мощности SCR ● Универсальный вход, поддерживает все аналоговые входы ● Нагрузка 24~480 В переменного тока ● 40А, 60А, 75А опционально ● Цифровой светодиодный дисплей ● Идеально подходит для резистивных приложений

посмотреть больше

TC-200S

Усовершенствованный интеллектуальный цифровой дисплей, трехфазный регулятор мощности SCR

- Трехфазный регулятор мощности SCR (серия TC-200S) - 0-10 В, 4-20 мА, 0-5 В, вход потенциометра - нагрузка 220~480 В переменного тока (+/-15%) - 100 ампер, 125 ампер, 150 ампер, 175 ампер, 200 ампер, максимум 200 ампер - Цифровой светодиодный дисплей - Идеально подходит для резистивного применения, подходит для соединения звездой или треугольником

посмотреть больше

MS-3VD38

Многоканальный трехфазный регулятор мощности SCR

● Трехфазный регулятор мощности SCR ● Универсальный вход, поддерживает все аналоговые входы ● Нагрузка 24~440 В переменного тока, экономичность ● От 25 до 200 А ● Идеально подходит для резистивной нагрузки ● MS-3VD3825C, MS-3VD3840C, MS-3VD3860C ● MS-3VD3880C ,МС-3ВД38100С,МС-3ВД38120С

посмотреть больше

SCR-51

3-фазный SCR-регулятор мощности для обогревателя

Серия SCR-51 — это компактный и экономичный трёхфазный тиристорный регулятор мощности, идеально подходящий для резистивной нагрузки. Оснащён встроенным радиатором и вентиляторами охлаждения. Это делает его очень простым в использовании. Диапазон нагрузки — от 40 до 100 А. Встроенная термозащита от перегрева обеспечивает постоянную защиту вашей системы. Чёткий цифровой дисплей отображает температуру и входное/выходное напряжение.

посмотреть больше

SCR-6

Трехфазный интеллектуальный цифровой регулятор мощности

Серия SCR-6 — это высокопроизводительные трехфазные интеллектуальные цифровые регуляторы мощности, предназначенные для точного управления резистивными нагрузками в системах промышленного нагрева. Благодаря компактной конструкции со встроенным радиатором и вентиляторами охлаждения, SCR-6 предлагает надежное и экономичное решение для автоматизации тепловых процессов.

посмотреть больше

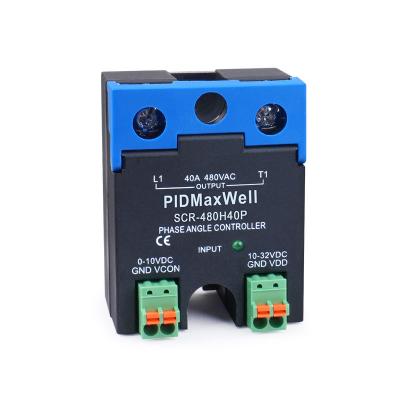

Single-phase AC voltage regulator module
