Умный трёхфазный тиристорный регулятор мощности

Серия MW30L — это компактный, высокопроизводительный трехфазный SCR-регулятор мощности, предназначенный для точного управления электрическими системами нагрева. С диапазоном тока от 25A до 350A он хорошо подходит как для резистивных, так и для индуктивных нагрузок в различных промышленных применениях.

1. Варианты номинального тока от 25A до 350A для удовлетворения различных промышленных требований к нагреву.
2. Полная универсальная поддержка аналоговых входов, включая 0-5V, 0-10V, 0-20mA и 4-20mA, а также 2 цифровых входа и 1 цифровой выход.
3. Гибкие режимы управления включают как фазовый метод управления, так и управление при переходе через ноль.
4. Расширенные встроенные функции защиты, включая потерю фазы, перегрузку по току, перегрев, перегрузку и отключение нагрузки.
5. Стандартный интерфейс связи RS-485 с использованием протокола Modbus-RTU для бесшовной интеграции системы.
6. Доступны несколько режимов управления: постоянное напряжение (V), постоянный ток (I), постоянная мощность (P) и разомкнутый контур управления.
7. Доступны дополнительные модули расширения для функции температуры и внешней панели дисплея.

марка:
PIDMaxWell
номер товара.:
MW30L
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
происхождение продукта:
Made In China
цвет:
Grey
товарный запас:
10
минимальный заказ:
1
Время выполнения:
One week after payment

запрос сейчас

Технические характеристики

Ключевые особенности

Высокопроизводительная обработкаСоздан на базе высокопроизводительного быстродействующего процессора, обеспечивающего быстрый отклик и точное управление выходной мощностью. Компактные размеры и малый вес делают его высокоэффективным и простым в установке в различных шкафах управления.

Универсальные режимы управленияПоддерживает несколько продвинутых методов управления, включая стабилизацию выходного напряжения, стабилизацию выходного тока, стабилизацию выходной мощности и управление с разомкнутым контуром. Такая универсальность позволяет регулятору легко адаптироваться к различным нагревательным элементам и технологическим требованиям.

Комплексные системы защитыОснащён надёжными встроенными средствами защиты, предохраняющими как регулятор, так и подключённое оборудование. Стандартные функции защиты включают обнаружение потери фазы, защиту от перегрузки по току (3A AC250V), защиту от перегрева тиристоров (3A DC30V) и сигнализацию об отключении нагрузки.

Универсальная совместимость входовОснащён гибкими аналоговыми входными интерфейсами, поддерживающими сигналы 0–20 мА, 4–20 мА, 0–5 В и 0–10 В. Также поддерживает обработку входов с превышением диапазона, что обеспечивает высокую совместимость с большинством промышленных ПЛК и контроллеров температуры.

Гибкие варианты управления (запуска)Предлагает как фазо-угловой, так и режим управления при переходе через ноль. Такая гибкость позволяет пользователям выбирать наиболее подходящий метод управления в зависимости от характеристик нагрузки — будь то стандартный резистивный нагрев или более сложные индуктивные нагрузки.

Коммуникация и интеграцияСтандартно оснащён интерфейсом связи RS-485 с использованием протокола Modbus-RTU. Поддерживает 3-, 4-, 6- и 16-битные функциональные коды с различными скоростями передачи данных (от 2400 до 38400) и форматами данных, что делает централизованное управление и мониторинг простыми.

Технические характеристики

Параметр	Значение
Серия продукта	MW30L Series
Фаза нагрузки	Трёхфазный
Напряжение основной цепи	3AC 260V ~ 440V
Источник питания управления	AC 160V ~ 240V
Частота питания	45Hz ~ 65Hz
Номинальные варианты тока	25A, 50A, 75A, 100A, 150A, 200A, 250A, 300A, 350A
Режимы управления	Стабилизация напряжения (V) / Стабилизация тока (I) / Стабилизация мощности (P) / Разомкнутый контур
Режимы запуска	Фазо-угловой запуск, запуск при переходе через ноль
Точность	≤ 1%
Статическая стабильность	≤ 0.5%
Аналоговые входы	0-5V, 0-10V, 0-20mA, 4-20mA
Цифровые входы / выходы	2 цифровых входа / 1 цифровой выход (реле: 3A/AC250V)
Связь	Стандарт RS-485 (Modbus-RTU)
Функции защиты	Потеря фазы, сверхток, перегрев, перегрузка, отключение нагрузки
Метод охлаждения	Принудительное воздушное охлаждение (вентилятор)
Условия эксплуатации	-10°C до +50°C (требуется снижение характеристик при температуре выше 45°C или на высоте более 1000 м согласно GB/T 3859.2-93)
Типы нагрузки	Активная, индуктивная, программируемая настройка характеристик нагрузки

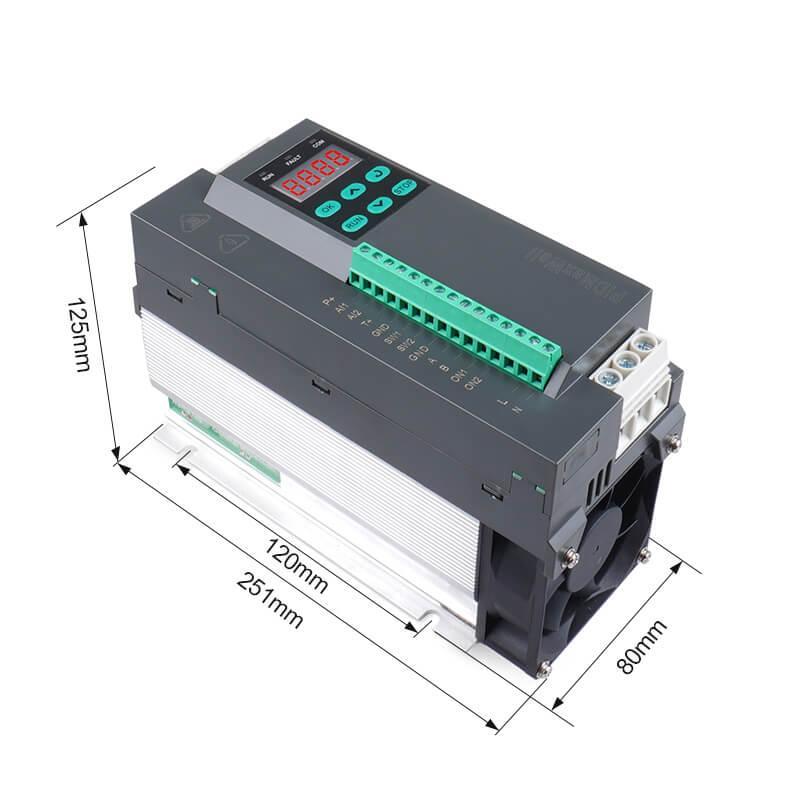

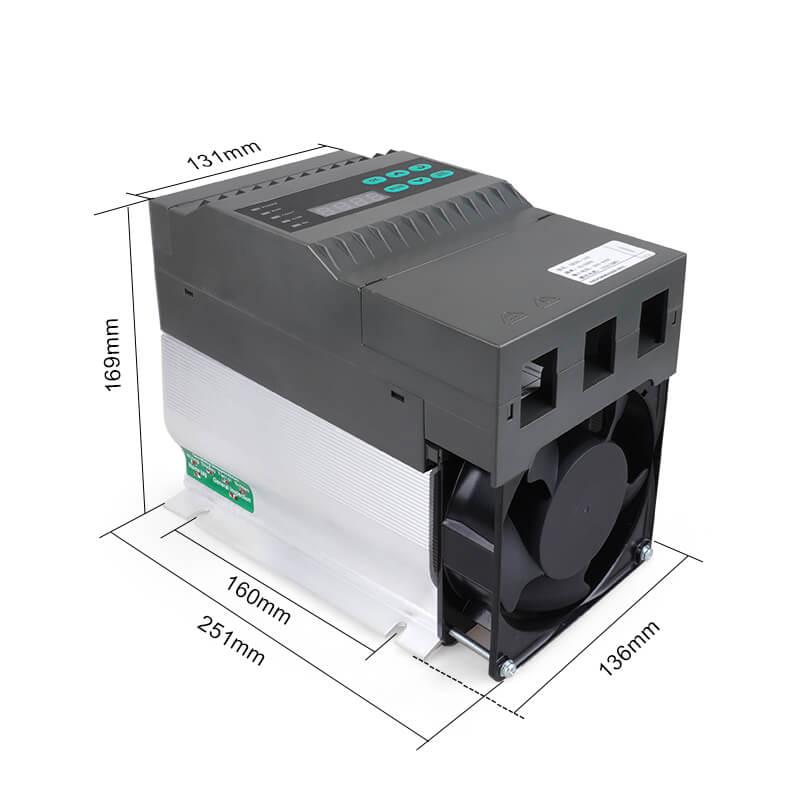

Размеры и вес для различных номиналов

Параметр	25A / 50A	75A / 100A	150A	200A	250A / 300A	350A
Габариты (Д x Ш x В мм)	186 x 80 x 125	251 x 136 x 179	335 x 164 x 209	335 x 164 x 209	360 x 194 x 228	360 x 194 x 228
Вес (KG)	1.3 кг	3.3 кг	7.9 кг	10.4 кг	12.6 кг	18.4 кг

Потенциальные области применения
Серия MW30L идеально подходит для широкого спектра промышленных применений, требующих точного управления мощностью. Она часто используется в промышленных сушильных печах для стабильного контроля нагрева в процессе обработки. Регулятор также хорошо подходит для печей термообработки, обеспечивая точное профилирование температуры для процессов отжига и закалки. Кроме того, он обеспечивает надежное регулирование мощности для печей в производстве стекла и керамики, а также точную подачу мощности для различных приложений индукционной плавки и нагрева.

1. Информация для заказа

MW30L - [Номинальный ток] - [Опции]

• Варианты номинального тока: 025, 050, 075, 100, 150, 200, 250, 300, 350 (Ампер)

• Опции:

– T = Функция температуры

– ED = Расширение внешнего дисплея

2. Пример заказа

MW30L-100-ED — серия MW30L, 100 ампер, с расширением внешнего дисплея.

3. Рекомендации по выбору

Чтобы обеспечить правильный выбор SCR тиристорного регулятора мощности для вашего применения, пожалуйста, учитывайте следующие детали: определите тип нагрузки, чтобы понять, является ли она резистивной (например, стандартные нагреватели или ИК-лампы) или индуктивной (например, трансформатор). Рассчитайте общую мощность вашей нагрузки и определите конфигурацию электрической цепи (треугольник, звезда или звезда с нейтральным проводом), чтобы найти правильный фазный ток. Выберите номинал SCR, который с запасом превышает рассчитанный фазный ток, чтобы обеспечить надежную и безопасную работу.

Документы и загрузки

[PDF] Каталог и руководство пользователя MW30E

В: Какие типы нагрузок может обрабатывать серия MW30L? О: Серия MW30L предназначена для работы как с резистивными, так и с индуктивными нагрузками. Она даже поддерживает настраиваемую программируемую характеристику нагрузки, что делает её высоко адаптируемой к различным промышленным требованиям нагрева.

В: Поддерживает ли MW30L различные методы управления? О: Да, MW30L предлагает универсальные режимы управления, включая постоянное напряжение, постоянный ток, постоянную мощность и разомкнутый контур. Это позволяет автоматически компенсировать колебания и поддерживать стабильный выход.

В: Какой протокол связи использует MW30L? О: MW30L оснащён стандартным интерфейсом связи RS-485, который использует широко распространённый протокол Modbus-RTU. Он поддерживает различные скорости передачи данных и форматы для лёгкой интеграции в централизованные системы управления.

В: Какие функции защиты встроены в MW30L? О: Регулятор включает комплексные функции защиты, такие как обнаружение потери фазы, защита от перегрузки по току, защита тиристоров от перегрева, защита от перегрузки и сигнализация отключения нагрузки для обеспечения безопасной работы.

В: Можно ли использовать внешний дисплей с MW30L? О: Да, MW30L поддерживает дополнительные модули расширения, включая внешний дисплей (опция ED), который позволяет удобно контролировать и настраивать параметры без необходимости прямого доступа к основному устройству.
