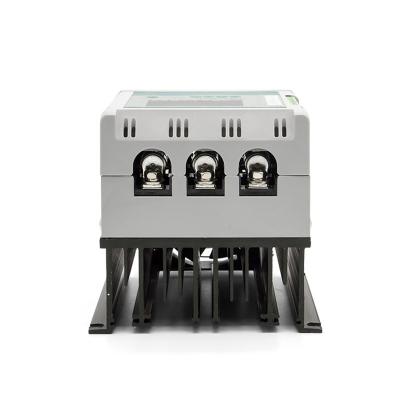

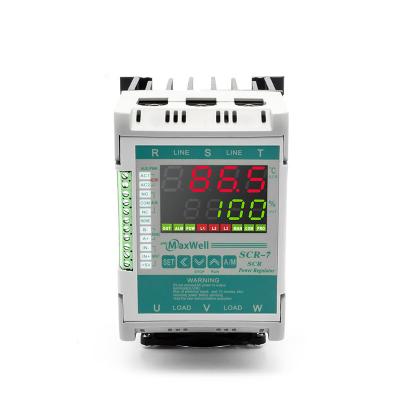

Интеллектуальный регулятор мощности SCR с цифровым дисплеем

Интеллектуальный цифровой дисплей Регулятор мощности SCR

- Трехфазный регулятор мощности, автоматическое определение
фазы - Функция плавного пуска для защиты SCR и нагрузки от импульсного тока
- Встроенный дисплей с различными светодиодными индикаторами для отображения состояния и ошибок
- Встроенный радиатор и вентиляторы с определением температуры
- Более аварийный сигнал температуры, защита выхода после включения аварийного сигнала (кроме SCR-51) -
Максимальный и минимальный выходной сигнал настраивается
- Автоматическое/ручное управление безударным переключением (кроме SCR-51)
- Функция запуска/остановки
- Связь RS-485 Modbus RTU опционально
- Номинальное напряжение нагрузки 110~480 В переменного тока, 50/60 Гц - Источник
питания для работы SCR:
100-240 В переменного тока - Вход, 0-10 В постоянного тока, 4-20 мА, 0-5 В постоянного тока, 1-5 В постоянного тока, 2-10 В постоянного тока, 0-20 мА, 0-10 мА
-SCR работает только с резистивной нагрузкой, не может работать с емкостной или индуктивной нагрузкой

. Предостережения и примечания .

- В системе должен быть установлен быстродействующий предохранитель для защиты SCR

- SCR не будет работать, если нагрузка менее 0,5 А или без нагрузки
- При работе SCR будет выделяться много тепла, температура окружающей среды должна быть ниже 50 ℃ , встроенные вентиляторы будут активированы, если температура на радиаторе SCR выше 60 ℃ , если температура окружающей среды выше 60 ℃ , в шкафу управления должны быть установлены дополнительные вентиляторы для улучшения охлаждения. В противном случае сработает механизм самозащиты и вывод будет прекращен.
-Винт должен быть надежно закреплен на входе и выходе, иначе на винте будет накапливаться чрезмерное тепло, что приведет к повреждению тиристора.

Схема подключения



Размеры и размеры



Описание панели
