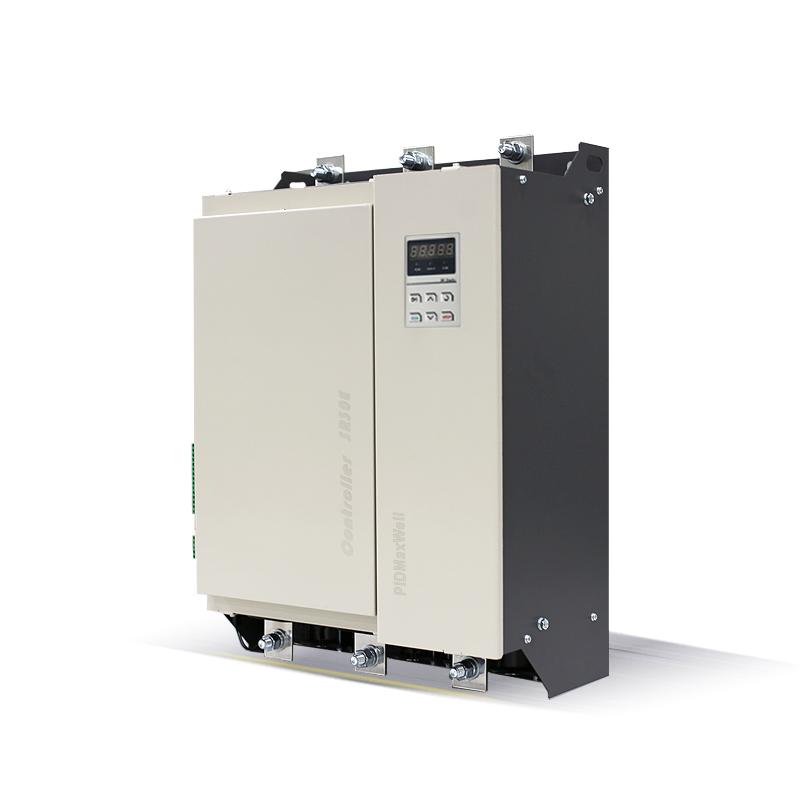

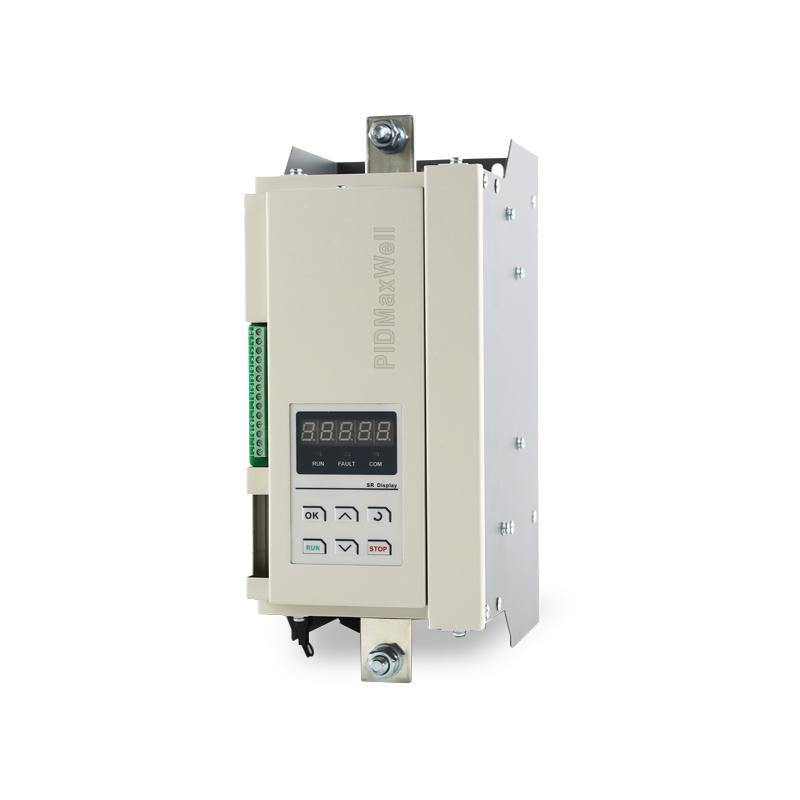

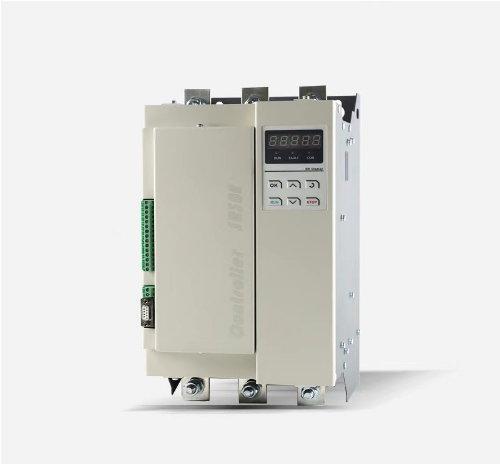

Серия MW30E — это усовершенствованный трёхфазный регулятор мощности (диапазон тока: 25–1500 А), подходящий как для активных, так и для индуктивных нагрузок
1. Номинал от 25 А до 1500 А
2. Аналоговый вход 0-5 В / 0-10 В / 0-20 мА / 4-20 мА, 3 цифровых входа, 1 цифровой выход, Modbus-RTU
3. Конфигурируемый режим фазового управления или режим пакетного управления (burst-firing)
4. Работа с нагрузкой по схеме «звезда», «треугольник» или «звезда с нейтральным проводом»
5. Modbus RS-485 доступен по умолчанию, другие протоколы связи, такие как Profibus DP, Ethernet, могут быть реализованы по индивидуальному заказу
6. Различные режимы управления,Постоянное напряжение (V) / Постоянный ток (I) / Постоянная мощность (P) / разомкнутый контур
7. Нагрузка 100% может быть подана на SCR в соответствии с номиналом, например, для SCR с номиналом 100 А можно подавать 100 А фазного тока. нет необходимости учитывать дерейтинг
марка:
PIDMaxWellномер товара.:
MW30Eоплата:
T.T, Credit Card, Paypal etc, to be negotiateпроисхождение продукта:
Made In Chinaцвет:
Greyтоварный запас:
10минимальный заказ:
1Время выполнения:
One week after paymentТрехфазный SCR-регулятор мощности MW30E
Ключевые особенности
•Передовое цифровое управление: полностью цифровая архитектура с высокостабильным микропроцессором и современным SMT-процессом пайки, обеспечивающая надежное и точное управление резистивными и индуктивными нагревательными нагрузками.
•Универсальные режимы управления: поддерживает несколько методов управления, включая постоянное выходное напряжение, постоянный выходной ток, постоянную выходную мощность, разомкнутый контур, фазо-сдвиговое управление и управление мощностью с переходом через ноль для различных требований применения.
•Универсальная совместимость аналоговых входов: гибкие интерфейсы аналогового ввода, поддерживающие сигналы 0–5 В, 0–10 В, 4–20 мА и -20 мА, обеспечивающие бесшовную интеграцию с большинством ПЛК и температурных контроллеров.
•Комплексные функции защиты: встроенные средства защиты от потери фазы, перегрузки по току, перегрева тиристора (срабатывание сигнализации и останов при >85°C) и отключения нагрузки, обеспечивающие максимальную безопасность как регулятора, так и подключенного оборудования.
•Прочная промышленная конструкция: профессиональная система отвода тепла, подходящая для жестких промышленных условий, с высокой устойчивостью к помехам.
•Готовность к коммуникации: стандартный интерфейс связи RS-485 с использованием протокола Modbus-RTU для удаленного мониторинга, настройки параметров и интеграции в системы SCADA или DCS.
•Расширяемая функциональность: поддержка дополнительных модулей для внешних дисплейных панелей, измерения истинного среднеквадратичного значения (RMS), связи Ethernet/Profibus DP, контроля температуры и онлайн-распределения мощности.
Технические характеристики
|
Параметр |
Спецификация |
|
Серия продукта |
Серия MW30E |
|
Фаза нагрузки |
трехфазная |
|
Питание основной цепи |
AC 260 ~ 440V |
|
Питание управления |
AC 160 ~ 240V |
|
Частота питания |
45 ~ 65Hz |
|
Номинальное выходное напряжение |
0 ~ 98% напряжения основной цепи |
|
Диапазон номинального выходного тока |
AC 25A ~ 3000A |
|
Методы управления |
Постоянное напряжение (V) / Постоянный ток (I) / Постоянная мощность (P) / Разомкнутый контур / Любой |
|
Режимы управления (триггера) |
Фазовое управление, полноволновое управление (переход через ноль) |
|
Точность / Разрешение |
Точность: ±1% / Разрешение: 0.1% |
|
Статическая стабильность |
±0.2% |
|
Аналоговые входы |
0–5V, 0–10V, 4–20mA, -20mA |
|
Цифровые входы / выходы |
3 программируемых цифровых входа / 1 цифровой выход (реле) |
|
Связь |
Стандарт: RS-485 (Modbus-RTU); Опционально: Ethernet, Profibus DP |
|
Функции защиты |
Потеря фазы, перегрузка по току (>125%), перегрев (>85°C), отключение нагрузки |
|
Рабочая среда |
-10°C до +50°C (требуется снижение мощности выше 45°C или на высоте >1000 м) |
|
Влажность |
20% ~ 90% относительной влажности (без конденсации) |

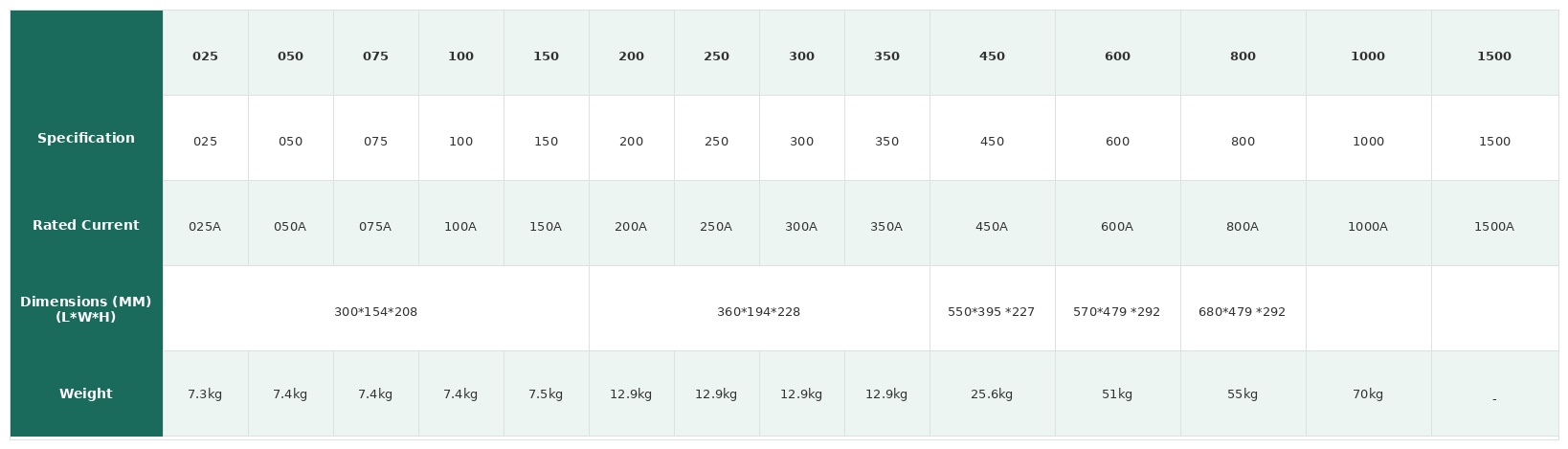

Размер, вес и опции для различных номиналов
Возможные применения
•Индукционная плавка и нагрев: точная подача мощности для индукционных печей и плавильных установок.
•Термические печи: точное температурное профилирование для процессов отжига, отпуска и закалки.
•Промышленные сушильные печи: стабильное управление нагревом для пищевой промышленности, химической сушки и отверждения текстиля.
•Производство стекла и керамики: надежное регулирование мощности для высокотемпературных печей и процессов плавки стекла.

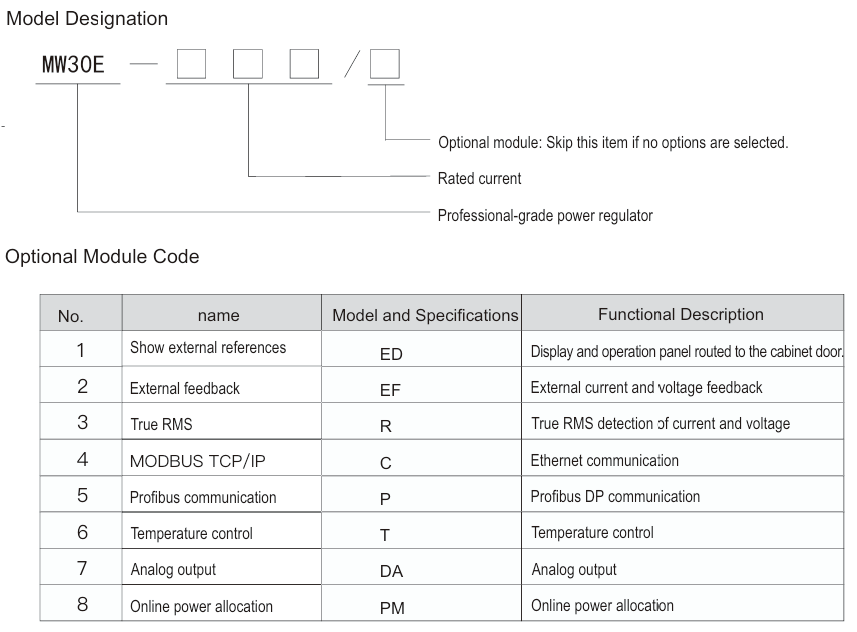

1. Информация для заказа
2. Пример заказа
MW30E-250-P--- серия MW30E, 250 ампер, с коммуникацией Profibus DP
3. Подробная информация, которая нам нужна, чтобы выбрать правильный SCR для вашего применения
--Пожалуйста, укажите тип вашей нагрузки: это резистивная нагрузка, например нагреватели, ИК-лампы, или индуктивная нагрузка, например трансформатор?
--Какова общая мощность вашей нагрузки, в этой статье мы рассмотрим практический пример: допустим, у нас есть система нагрева мощностью 36 кВт, источник 400 В
--Какова ваша электрическая схема? Это может быть Delta, Star (Wye) или Star с нейтральным проводом
--Для типичного нагревателя мощностью 36 кВт при источнике 400 В в конфигурации Star фазный ток составит 52.17 ампер
--Для SCR серии MW30E правильной моделью будет MW30E-075, SCR на 75 ампер подойдет для этой задачи, у нас есть версия на 50 ампер, но 52.17 уже превышает номинал, поэтому лучшим выбором будет 75 ампер
--Одной из уникальных особенностей нашего MW30E является то, что SCR может использоваться на 100% своего номинала, политика дерейтингa 50%, 40% для нашего SCR MW30E не требуется
--Пожалуйста, загрузите PDF файл ниже, чтобы лучше понять взаимосвязь между фазным напряжением, фазным током и линейным напряжением, линейным током в различных электрических схемах.
[PDF] Как рассчитать ваш фазный ток для выбора правильного SCR
В: Для каких типов нагрузок подходит MW30E?
О: MW30E — это высоко универсальный регулятор мощности, подходящий для резистивных, индуктивных и емкостных нагрузок в зависимости от выбранного режима управления. Он идеально подходит для промышленных нагревательных элементов, трансформаторов (управление первичной/вторичной стороны) и установок индукционной плавки.
В: Поддерживает ли MW30E режим стабилизации постоянного тока или постоянного напряжения?
О: Да, MW30E оснащён продвинутой ПИД-регулировкой с замкнутым контуром, которая позволяет ему поддерживать либо постоянное выходное напряжение, либо постоянный выходной ток, либо постоянную выходную мощность, автоматически компенсируя колебания напряжения сети или изменения импеданса нагрузки.
В: Могу ли я подключить MW30E к моей существующей системе PLC или SCADA?
О: Безусловно. MW30E поставляется стандартно с интерфейсом связи RS-485 с поддержкой протокола Modbus-RTU. Также доступны дополнительные модули расширения для связи по Ethernet и Profibus DP.
В: Как режим управления с переходом через ноль (zero-crossing) полезен для моего применения?
О: Управление с переходом через ноль переключает питание точно в момент, когда переменное напряжение проходит через ноль. Это значительно снижает гармонические искажения и электромагнитные помехи (EMI), при этом поддерживая коэффициент мощности близкий к 1, что делает его отличным выбором для чисто резистивных нагрузок.
В: Что произойдет, если регулятор перегреется или возникнет перегрузка по току?
О: MW30E оснащён комплексными системами защиты. Если ток превышает 125% номинального значения, сработает аварийный сигнал перегрузки по току и будет выполнено защитное отключение. Аналогично, если температура тиристора превышает 85°C, устройство выдаст сигнал тревоги и остановит выход для предотвращения теплового повреждения.
В: Можно ли установить панель дисплея снаружи на дверце шкафа?
О: Да, доступна опциональная внешняя панель отображения и управления (модуль ED). Её можно подключить через стандартный сетевой кабель (до 4 метров) и установить на дверце шкафа для удобного мониторинга данных в реальном времени и настройки параметров без открытия корпуса.
В: Что представляет собой функция «Online Power Allocation»?
О: Онлайн-распределение мощности — это дополнительная продвинутая функция, предназначенная для систем с несколькими регуляторами мощности. Она синхронизирует распределение мощности между подключенными устройствами, чтобы предотвратить одновременные пиковые потребления мощности, тем самым улучшая непрерывность тока шины и снижая общую нагрузку на электрическую инфраструктуру.
В: Какие существуют методы управления SCR?
О: Существует два метода управления SCR-регуляторами мощности: управление с переходом через ноль (zero cross) и фазо-угловое управление (phase angle). Не все SCR могут управляться обоими методами, и в некоторых ситуациях требуется определённый метод. Типичные традиционные нагреватели из нихромовой проволоки поддерживают оба метода, что даёт гибкость при выборе SCR для вашей системы.
Пожалуйста, загрузите файл Word ниже для подробного объяснения режимов управления SCR, а также преимуществ и недостатков различных режимов управления [WORD]
[WORD]В: Какие существуют методы управления SCR?
