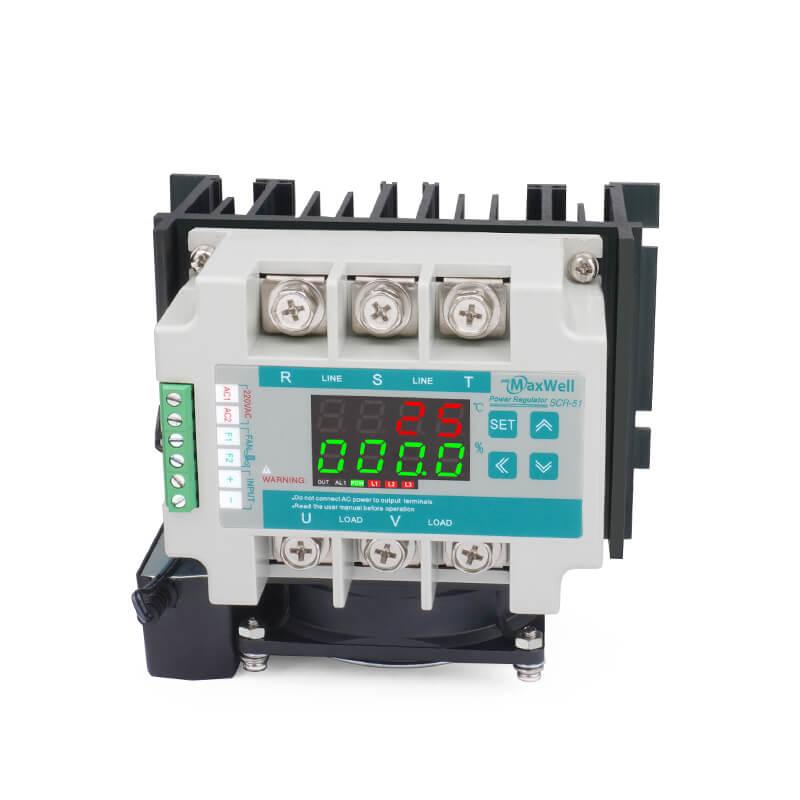

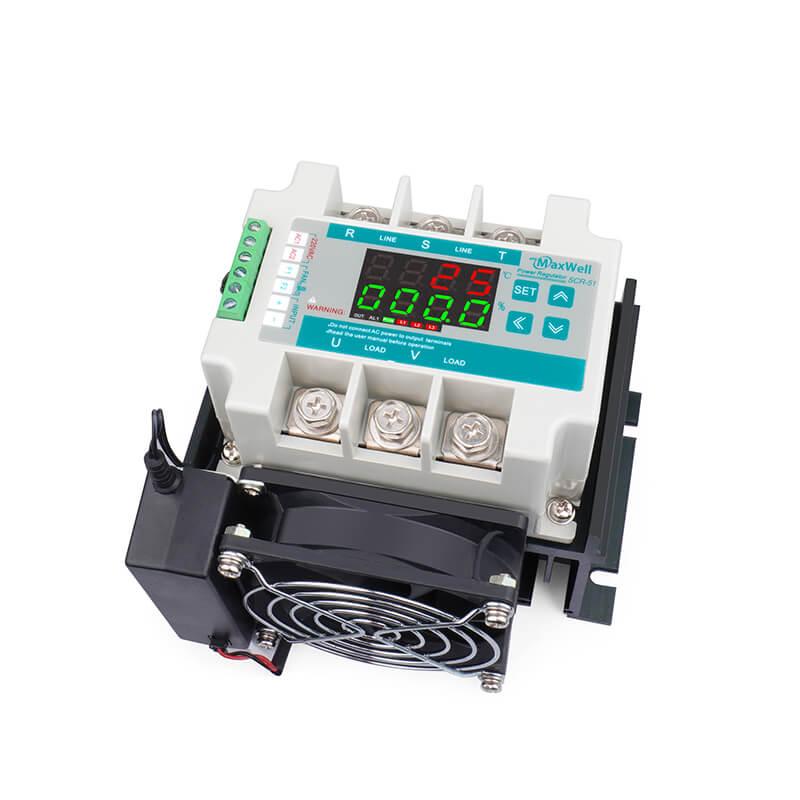

3-фазный SCR-регулятор мощности для обогревателя

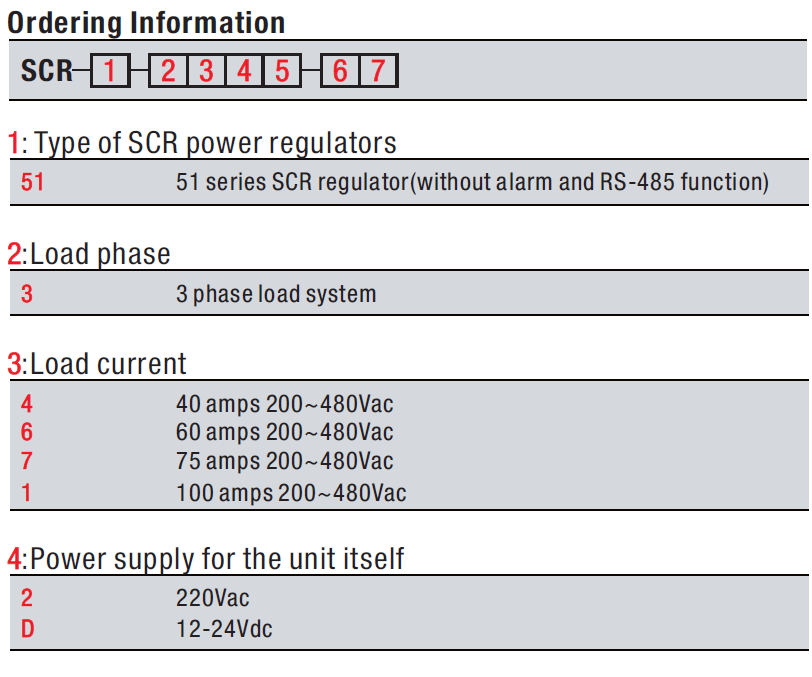

Пример заказа: SCR-51-3428-NN (серия SCR-51, вход 4-20 мА, 40 А)
SCR-51-3626-NN (серия SCR-51, вход 0–10 В постоянного тока, 60 А)

Нажмите ссылку ниже, чтобы загрузить каталог и руководство пользователя для регулятора мощности SCR-51.

Каталог и руководство пользователя-(SCR-51)

В этом видео показано испытание, которое мы провели на 3-фазном тиристорном регуляторе мощности Maxwell. Приборы, которые вы видите, — это осциллограф, показывающий прямоугольную волну нагрузки, а тот, который держит в руках наш инженер по тестированию, — это стандартный генератор сигналов, который генерирует стандартные входные сигналы 4–20 мА. Мы подаём на тиристор небольшой входной сигнал и постепенно увеличиваем входной сигнал, как видно на видео. Индикаторы на видео становились ярче по мере увеличения входного сигнала. А 3-вольтметр показывает напряжение каждой фазы. Напряжение каждой фазы увеличивается от 0 В до примерно 380 В переменного тока. Другие функции, такие как плавный пуск, минимальный и максимальный выход, ручное управление, защита от перегрева, также доступны для этого тиристора. Также доступна связь RS-485 Modbus.

1. Что такое регулятор мощности SCR?
   Регулятор мощности SCR (также известный как контроллер SCR или тиристорный контроллер мощности) — это твердотельное электронное устройство, используемое для управления напряжением переменного тока и, следовательно, мощностью, подаваемой на нагрузку (например, нагревательный элемент, двигатель или лампа) с помощью кремниевых управляемых выпрямителей (SCR), наших Серия SCR-51 работает только с резистивной нагрузкой и предназначен для клиентов, которые ищут экономичное решение для резистивной нагрузки
2. Нужно ли указывать входные данные при заказе SCR?

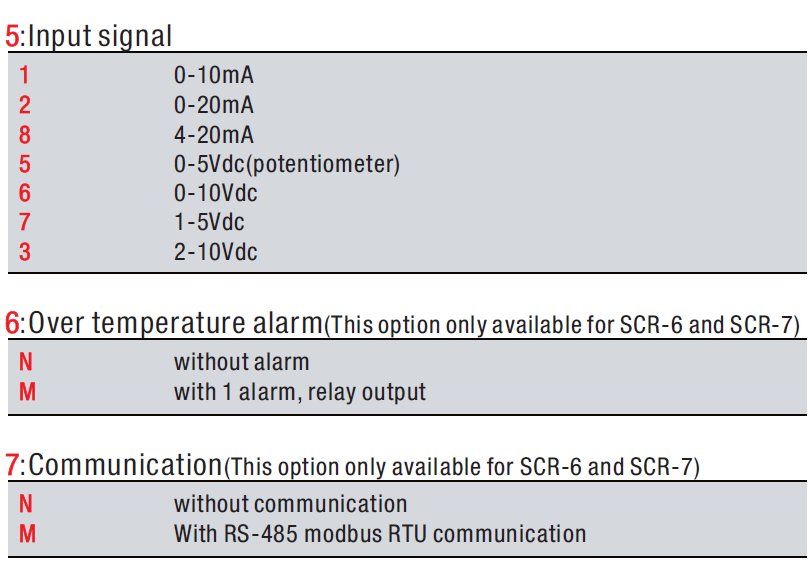

   Да, пожалуйста, укажите вход в соответствии с нашей информацией для заказа при заказе этого устройства, вход фиксируется после выбора, вход может быть 4-20 мА, 0-10 В постоянного тока, 0-5 В или потенциометром.
3. Каковы текущие варианты регулятора?
   Регулятор серии SCR-51 предлагает 4 варианта тока: 40 А, 60 А, 75 А и 100 А.

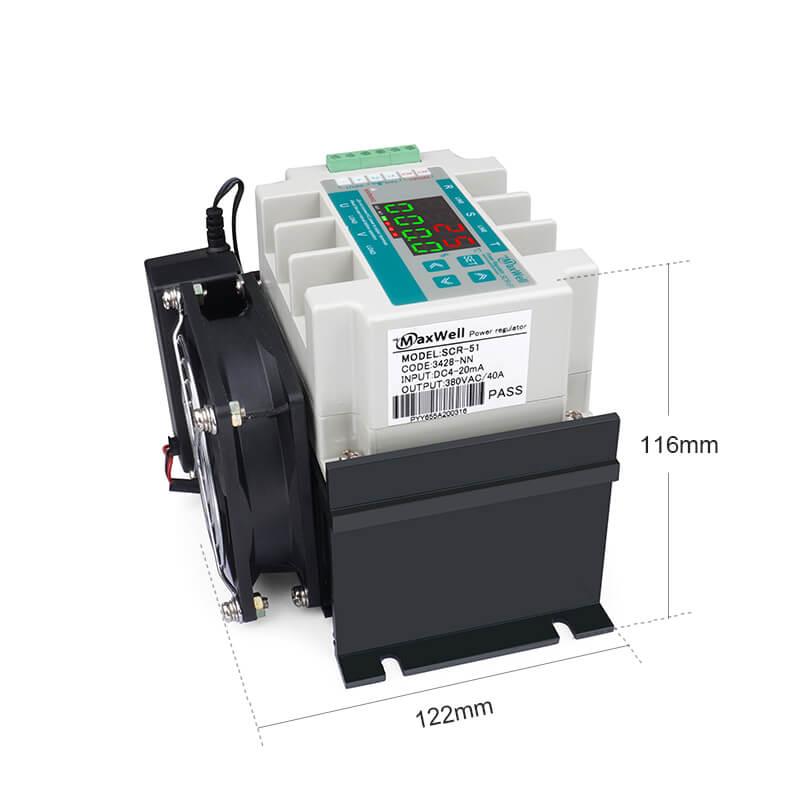

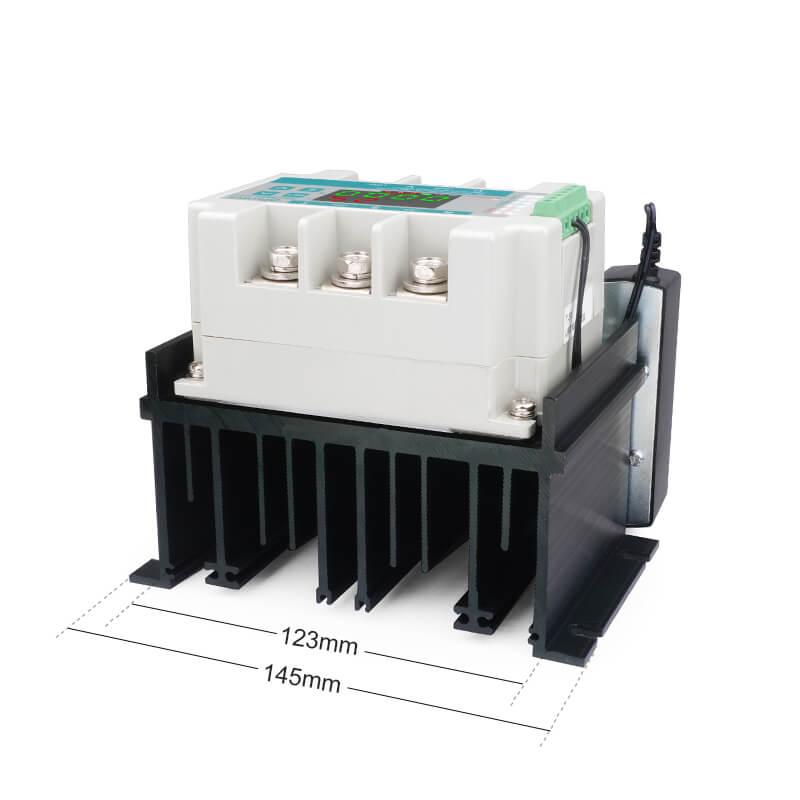

4. Одинаков ли физический размер для различных текущих опций?
   Нет, 40 ампер — это самый маленький размер, 60 ампер и 75 ампер имеют одинаковый размер, 100 ампер — самый большой размер.
5. Есть ли встроенный быстродействующий предохранитель для защиты от сбоев?
   Нет, быстродействующий предохранитель для SCR-51 необходимо устанавливать снаружи, свяжитесь с нашим отделом продаж по адресу sales@pidmaxwell.com для получения подробной информации о предохранителе
6. В чем разница между управлением фазовым углом и управлением нулевым срабатыванием (пакетным) и какой из них следует выбрать для моего приложения?
   Фазовый угол: для двигателей, трансформаторов и нагрузок, требующих непрерывной регулировки мощности. Не подходит для резистивных нагрузок с низкой теплоёмкостью или в случаях, когда важен электрический шум.
   Zero-Fired (Burst): Идеально подходит для резистивных нагревательных приборов (печей, печей), поскольку устраняет электрические помехи. Не подходит для освещения и двигателей.
7. Нужен ли радиатор, и если да, то какого размера? Требуется ли принудительное воздушное охлаждение (вентилятор)?

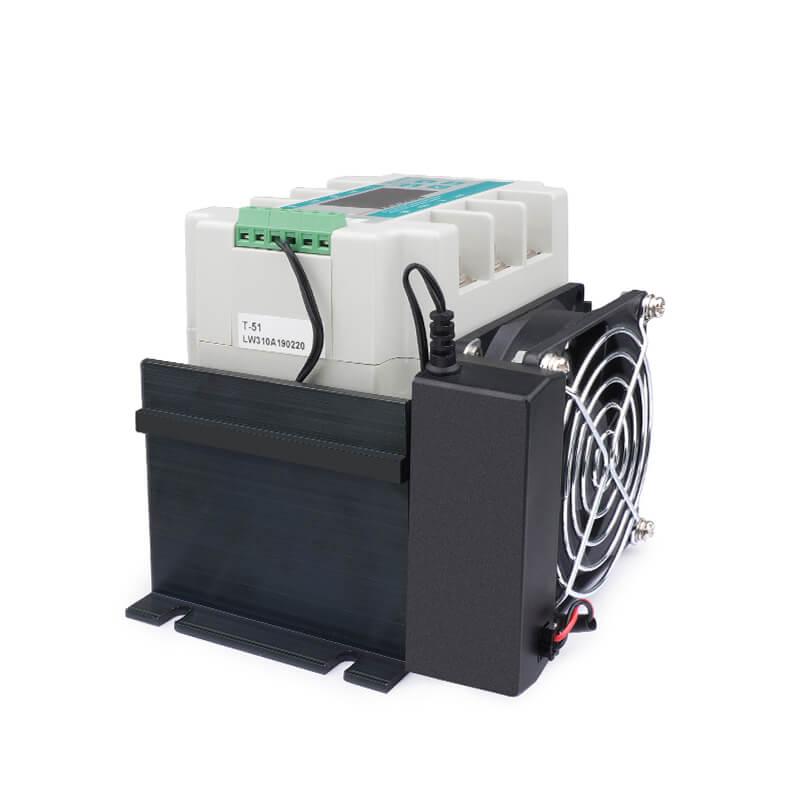

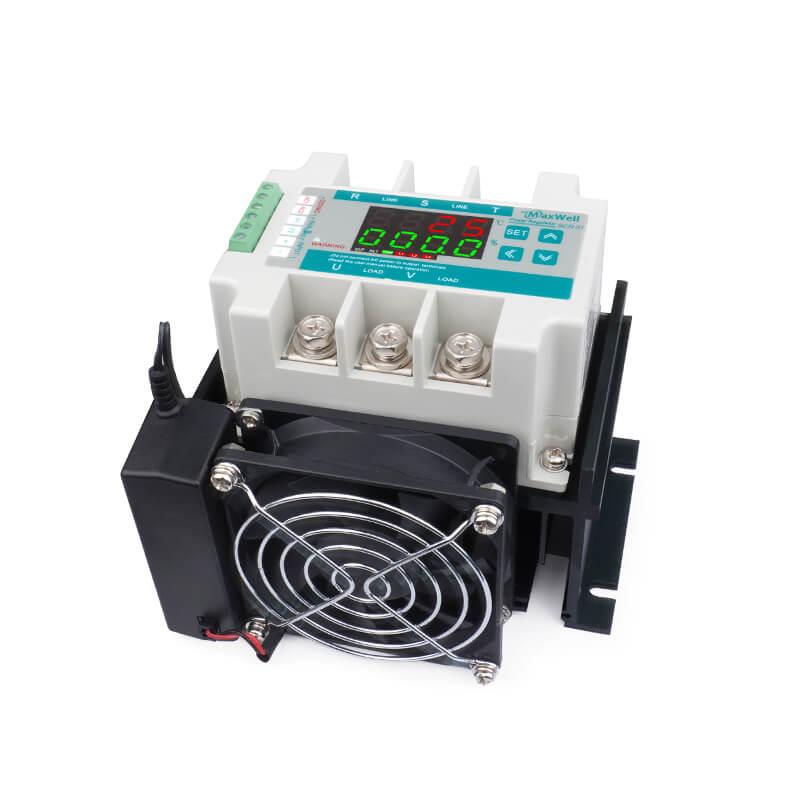

   Радиатор встроен и интегрирован в устройство. Вентиляторы охлаждения с питанием от постоянного тока также являются частью устройства.
8. Какой гарантийный срок у этого устройства?
   Мы предлагаем 12-месячную гарантию на этот SCR.
9. Каково типичное время выполнения заказа для этого устройства?
   В зависимости от конкретного заказа срок выполнения 7-12 рабочих дней.
