/Однофазное двухканальное твердотельное реле постоянного тока в переменный

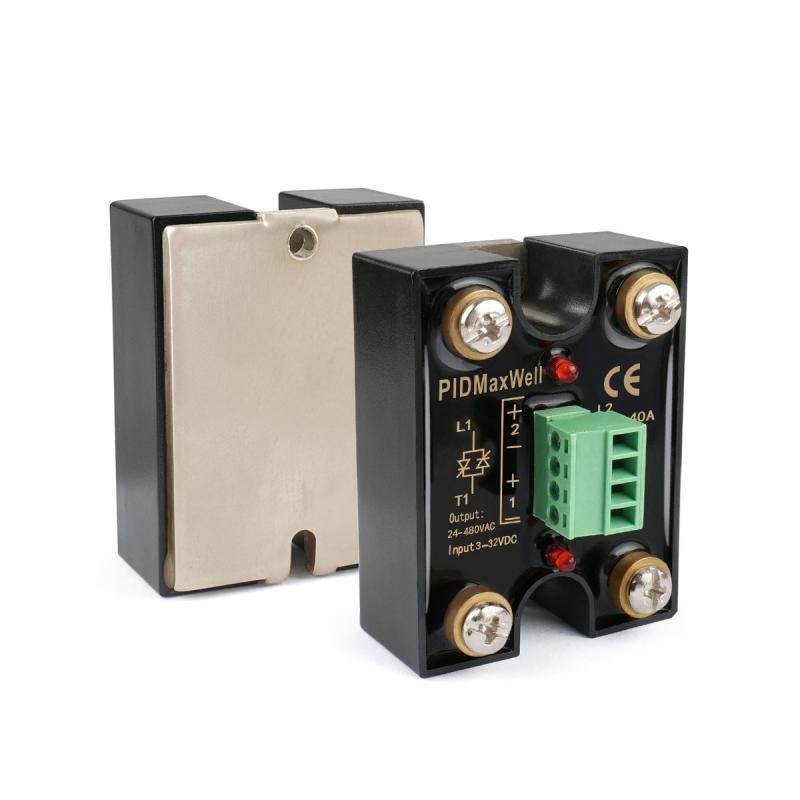

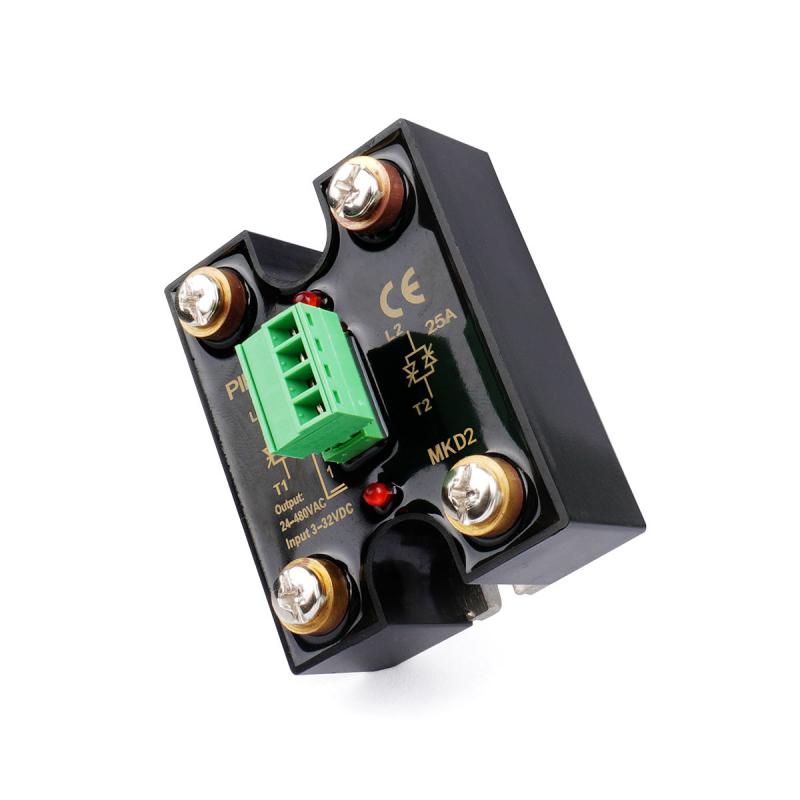

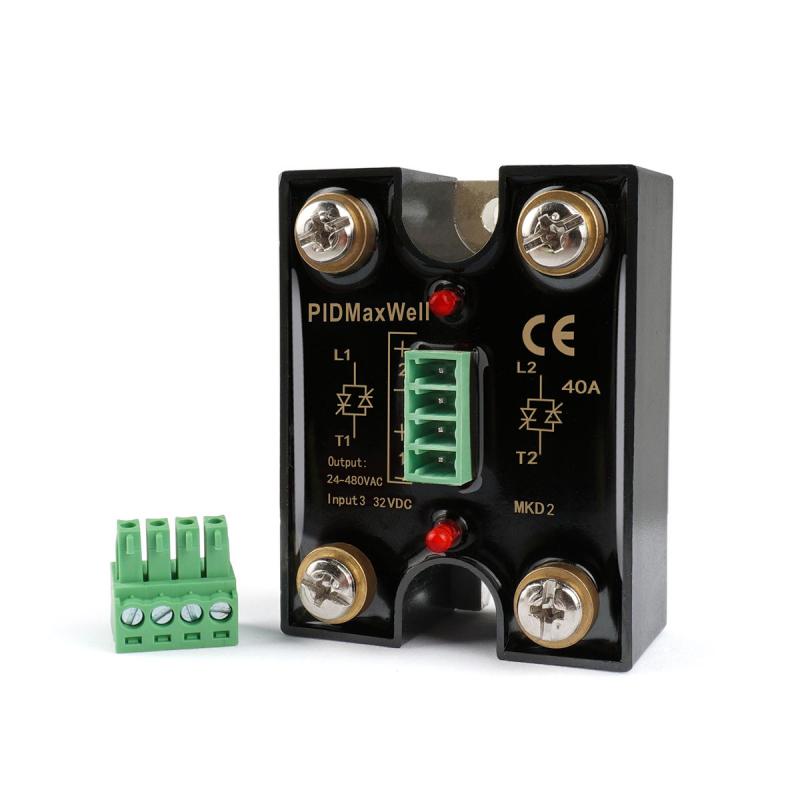

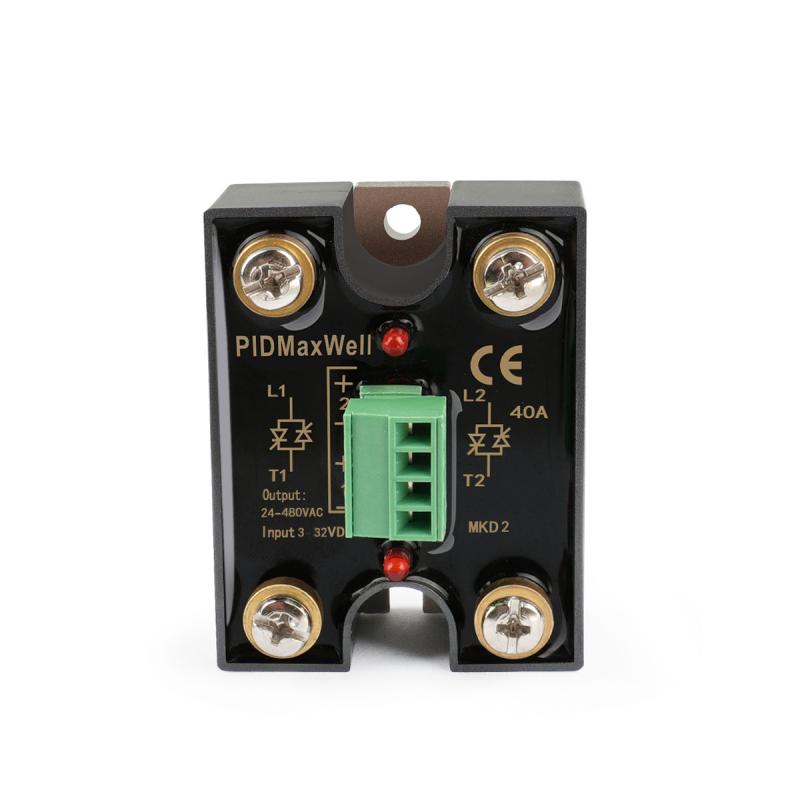

MKD2 dual channel SSR black housing terminal type
MKD2 dual channel SSR black housing terminal type
MKD2 dual channel SSR black housing terminal type
MKD2 dual channel SSR black housing terminal type
MKD2 dual channel SSR black housing terminal type

Однофазное двухканальное твердотельное реле постоянного тока в переменный

Серия MKD2 представляет собой однофазное двухканальное твердотельное реле переменного тока с управлением постоянным током, предназначенное для надежного и бесшумного переключения резистивных и индуктивных нагрузок переменного тока в промышленных и коммерческих системах управления. Каждое устройство содержит два независимых коммутационных канала в одном компактном черном корпусе, что позволяет одновременно управлять двумя отдельными нагрузками переменного тока с помощью одного устройства — экономя место на панели и время на прокладку проводов по сравнению с установкой двух отдельных твердотельных реле.

MKD2 принимает управляющее напряжение постоянного тока от 4 до 32 В, что делает его напрямую совместимым с выходами ПЛК, входами/выходами микроконтроллеров и стандартными промышленными сигналами управления. На стороне нагрузки переменного тока поддерживаются напряжения от 24 до 480 В переменного тока, что охватывает системы 110 В, 220 В, 380 В и 480 В по всему миру. Доступны варианты с номинальным током нагрузки 25 А, 40 А, 60 А и 80 А, при этом все варианты имеют одинаковые габариты для удобства взаимозаменяемости.

Технология запуска по пересечению нуля гарантирует переключение в естественной точке пересечения нуля переменного тока, минимизируя электрические помехи (ЭМП) и продлевая срок службы как реле, так и подключенной нагрузки. Индивидуальные светодиодные индикаторы состояния для каждого канала обеспечивают мгновенное визуальное подтверждение состояния реле, упрощая ввод в эксплуатацию и поиск неисправностей. Устройство сертифицировано по стандарту CE и изготовлено из огнестойкого АБС-пластика с диэлектрической прочностью 2500 В среднеквадратичного значения между входом, выходом и базой.

  • номер товара.:

    MK D2

  • оплата:

    T.T, Credit Card, Paypal etc, to be negotiate

  • рыночная цена:

    $16

  • цена:

    $8

  • происхождение продукта:

    Made in China

  • цвет:

    black

  • минимальный заказ:

    10 PCS

  • Вес изделия:

    0.1kg

  • Время выполнения:

    14 days after payment confirmed
запрос сейчас

Технические характеристики электрооборудования

Параметр

Спецификация

Напряжение нагрузки 24–480 В переменного тока
Управляющее (входное) напряжение 4–32 В постоянного тока
Минимальное напряжение включения 4 В постоянного тока
Минимальное напряжение выключения 1 В постоянного тока
Максимальный входной ток 12 мА
Минимальный входной ток 7 мА
Максимальное время включения 10 мс
Максимальное время выключения 10 мс
Максимальный ток утечки в выключенном состоянии 5 мА (при номинальном напряжении)

Максимальное падение напряжения в открытом состоянии

1,5 В (при номинальном токе)

Минимальное значение dV/dt в выключенном состоянии

1000 В/мкс (при максимальном номинальном напряжении)

Диэлектрическая прочность (50/60 Гц)

Входное/выходное напряжение ≥ 3500 В среднеквадратичного значения

Диэлектрическая прочность (50/60 Гц)

Входное/выходное/базовое напряжение ≥ 2500 В среднеквадратичного значения

Переходное перенапряжение

1200 Vpk

Режим запуска

Пересечение нуля

Количество каналов

2 (двухканальный)

Технические и экологические характеристики

Параметр

Спецификация

Рабочая температура От −30 °C до +85 °C, относительная влажность 35–85 %.
Температура хранения от −40 °C до +125 °C
Материалы для корпуса Огнестойкий АБС-пластик
Цвет корпуса Черный
Масса 0,1 кг
Монтаж Крепление на панель (2 крепежных отверстия диаметром 10,5 мм)
Входное соединение Винтовой клеммник (зеленый штекерный разъем)
Выходное соединение Винтовой клеммный разъем
Индикация состояния Светодиодный индикатор на каждый канал (всего 2)
Сертификация СЕ

Физические размеры

Измерение

Ценить

Ширина 58 мм
Глубина 44,6 мм
Высота 37,5 мм
Расстояние между монтажными отверстиями 47,5 мм

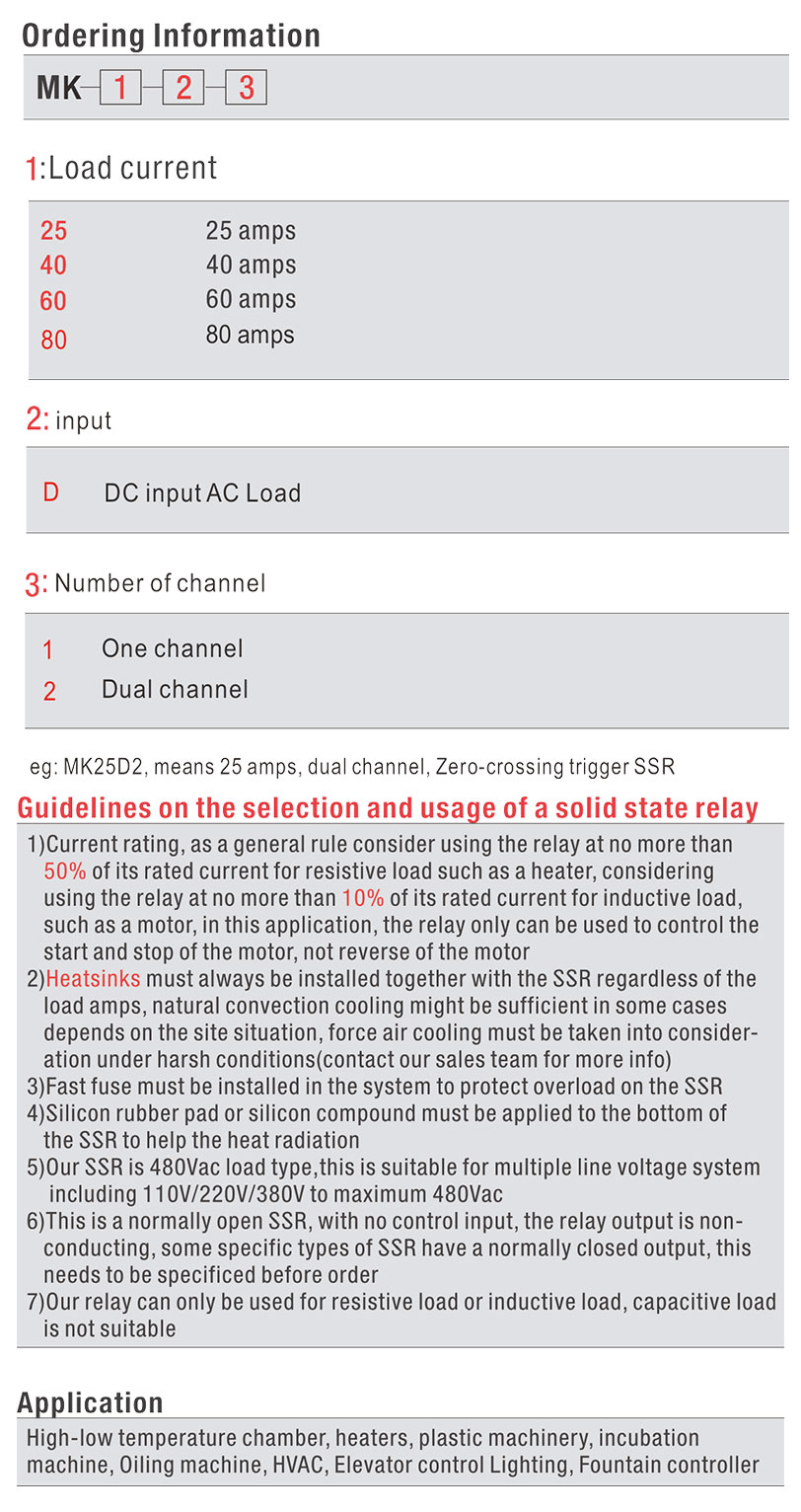

Код заказа MKD2 имеет следующую структуру:

МК - [1: Ток нагрузки] - [2: Тип входа] - [3: Количество каналов]

Поле

Код

Описание

Префикс МК Серия твердотельных реле PIDMaxWell
1: Ток нагрузки

25

40

60

80

25 ампер

40 ампер

60 ампер

80 ампер

2: Тип ввода Д Вход постоянного тока, нагрузка переменного тока
3: Каналы

1

2

Одноканальный

Двухканальный

Нажмите на ссылку ниже, чтобы загрузить каталог и руководство пользователя для MK D2.

Каталог MK D2

Двухканальное твердотельное реле MKD2 хорошо подходит для широкого спектра применений в области контроля температуры и коммутации:

Системы регулирования температуры. MKD2 — идеальное выходное устройство для ПИД-регуляторов температуры в промышленных печах, топках, камерах обжига и климатических испытательных камерах, где две независимо управляемые зоны нагрева могут контролироваться одним релейным модулем.

Оборудование для обработки пластмасс и резины. Литейные машины, экструдеры и системы горячего канала требуют точного и бесшумного переключения нескольких зон нагрева. Двухканальная конструкция MKD2 уменьшает количество компонентов и занимаемое панелью пространство в этих областях применения.

Системы отопления, вентиляции и кондиционирования воздуха (ОВК) и автоматизация зданий. MKD2 может переключать электрические нагревательные элементы, фанкойлы и вспомогательные контуры отопления в коммерческих системах ОВК, а светодиодные индикаторы обеспечивают четкое отображение рабочего состояния для персонала, управляющего зданием.

Инкубационное и сельскохозяйственное оборудование. Птицеинкубаторы, камеры для проращивания и системы отопления теплиц выигрывают от функции переключения через ноль, которая минимизирует электрические помехи, способные создавать помехи для чувствительного оборудования мониторинга.

Промышленное оборудование и OEM-оборудование. Компактный форм-фактор для панельного монтажа и универсальный диапазон напряжения нагрузки 24–480 В переменного тока делают MKD2 подходящим для интеграции в широкий спектр OEM-оборудования, включая смазочные машины, конвейерные системы и упаковочное оборудование.

Управление освещением. MKD2 может использоваться для коммутации цепей переменного тока в осветительных приборах, включая сценическое освещение, вывески и освещение промышленных рабочих зон, где требуется бесшумная работа и длительный срок службы.

Контроллеры для фонтанов и водных объектов. Двухканальная функция позволяет одновременно и независимо управлять насосными двигателями и цепями освещения в декоративных фонтанах и водных объектах.
