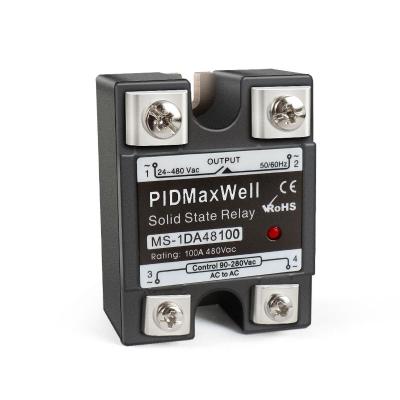

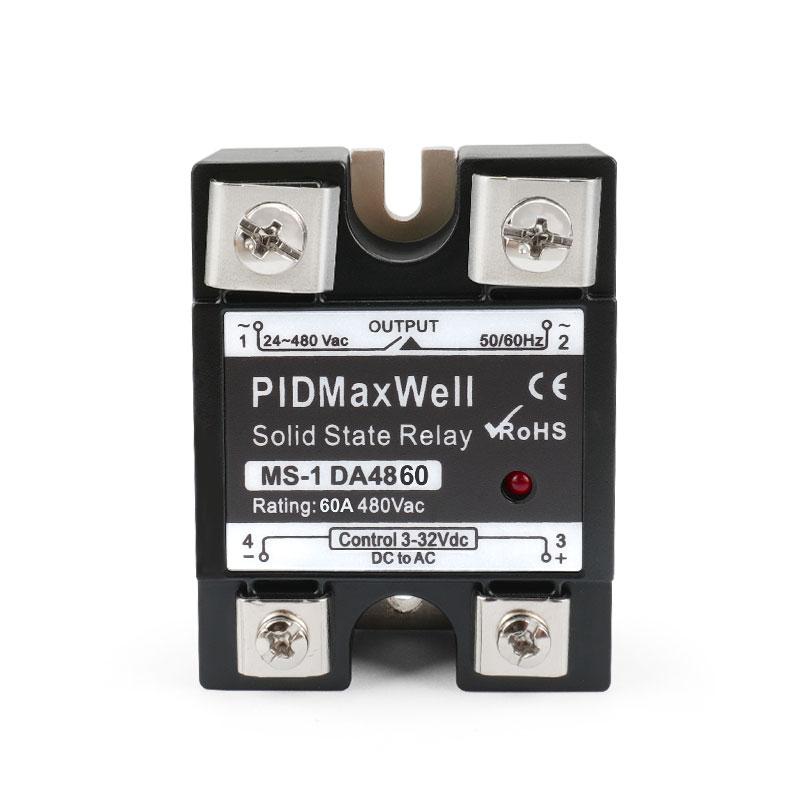

Твердотельное реле с входом постоянного тока и нагрузкой переменного тока

Серия Maxwell MS-1DA48 — это высокопроизводительные однофазные твердотельные реле постоянного тока в переменный, предназначенные для надежного и эффективного переключения в сложных промышленных условиях. Благодаря широкому диапазону входного управляющего напряжения 3,2–32 В постоянного тока и высокой нагрузочной способности 24–480 В переменного тока, это реле для панельного монтажа разработано для бесперебойной работы с микроконтроллерами, ПЛК и другими низковольтными логическими устройствами. В нем используется передовая технология запуска с нулевым переходом и встроенный RC-демпфер для всех номинальных токов, обеспечивающий бесшумную работу и превосходную защиту от переходных скачков напряжения. Размещенное в компактном огнестойком корпусе из ABS-пластика и полностью герметизированное смолой для максимальной изоляции, реле серии MS-1DA4840 гарантирует исключительную долговечность и безопасность в суровых условиях. С вариантами нагрузочного тока от 10 А до 120 А, оно является идеальным решением для точного управления в системах отопления, оборудовании для производства пластмасс, системах ОВКВ и различных автоматизированных промышленных процессах. Все модели соответствуют стандартам CE, CCC и RoHS.

марка:
PIDMaxWell
номер товара.:
MS-1DA48
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
black
минимальный заказ:
10
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Основные характеристики

Широкий диапазон входного напряжения	Входное напряжение управления 3,2–32 В постоянного тока, напрямую совместимое с ПЛК, микроконтроллерами и регуляторами температуры.
Широкий диапазон напряжения нагрузки	Нагрузка с напряжением 24–480 В переменного тока поддерживает многолинейные системы напряжения 110 В/220 В/380 В/480 В.
Триггер пересечения нуля	Переключатели срабатывают в точке пересечения с нулевой отметкой переменного тока, минимизируя электрические помехи и электромагнитные колебания.
Встроенный демпфер радиоуправления	Встроенная RC-демпферная цепь, охватывающая все номинальные токи, подавляет скачки напряжения и защищает нагрузку.
Высококачественные коммутационные компоненты	Высококачественный тиристор TRIAC для моделей 10–40 А; конфигурация с двумя тиристорами SCR для моделей 60 А и выше.

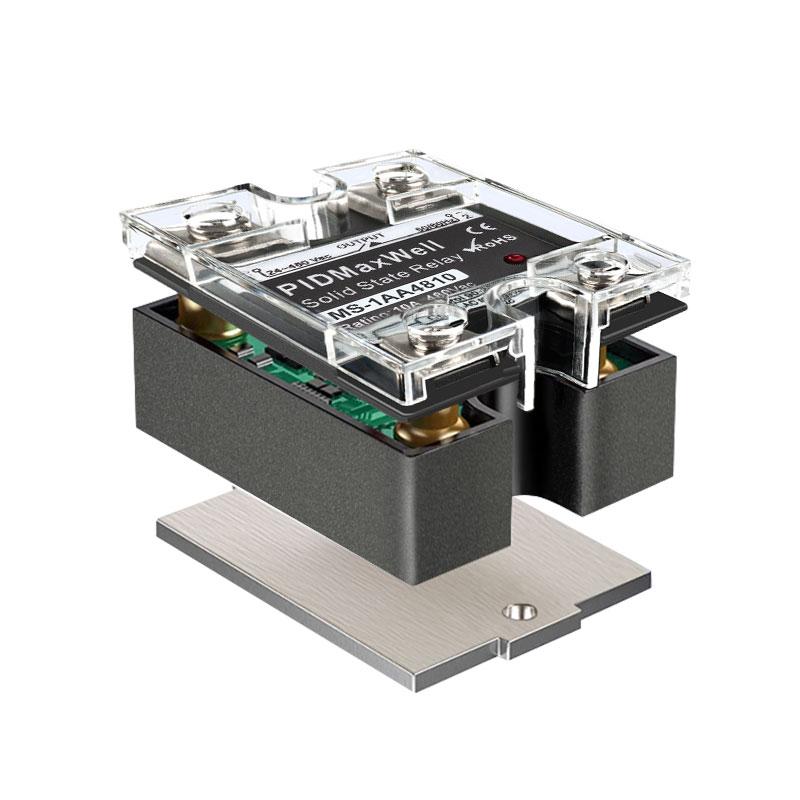

Максимальная изоляция	Корпус полностью герметизирован смолой; диэлектрическая прочность ≥3500 В среднеквадратичного значения (вход/выход) для превосходной изоляции.

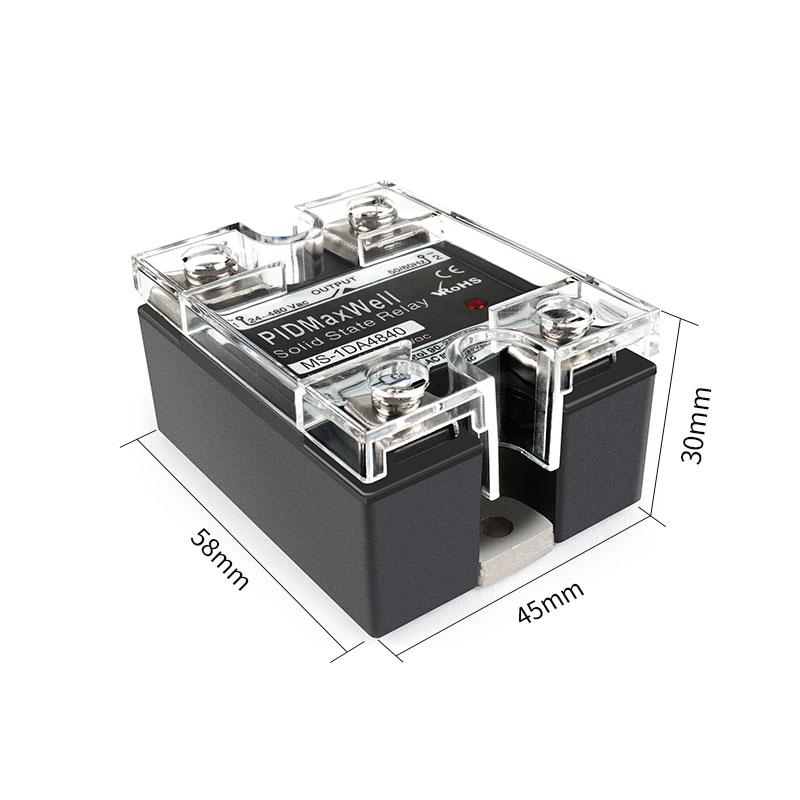

Компактный и стандартизированный форм-фактор	Все модели имеют одинаковые физические размеры (45,7 мм × 20,5 мм × 58,4 мм) для упрощения конструкции панели.
Светодиодный индикатор процесса	Встроенный светодиод обеспечивает визуальное подтверждение состояния работы реле в режиме реального времени.
Безопасность и соответствие нормативным требованиям	Огнестойкий корпус из АБС-пластика; сертифицирован по стандартам CE, CCC и RoHS.

Технические характеристики

Параметр	Ценить
управляющее напряжение	3,2~32 В постоянного тока
Напряжение нагрузки	24~480 В переменного тока (50/60 Гц)
Загрузить текущие параметры	10A / 25A / 40A / 60A / 80A / 100A / 120A
Минимальное напряжение включения	3,2 В постоянного тока
Минимальное напряжение выключения	1 В постоянного тока
Максимальный входной ток	25 мА
Максимальное время включения	10 мс
Максимальное время выключения	10 мс
Максимальный ток утечки в выключенном состоянии	5 мА (при номинальном напряжении)
Максимальное падение напряжения в открытом состоянии	1,6 В среднеквадратичного значения (при номинальном токе)
Минимальное значение dv/dt в выключенном состоянии	500 В/мкс (при максимальном номинальном напряжении)
Диэлектрическая прочность (вход/выход)	≥ 3500 В среднеквадратичного значения
Диэлектрическая прочность (вход/выход/базовое значение)	≥ 2500 В среднеквадратичного значения
Переходное перенапряжение	1200 Впк
Рабочая температура	от -30°C до +75°C (относительная влажность 35–85%)
Температура хранения	от -30°C до +95°C
Масса	0,1 кг
Материалы для корпуса	Огнестойкий АБС-пластик
Габариты (Ш×Г×В)	45,7 мм × 20,5 мм × 58,4 мм
Сертификаты	CE, CCC, RoHS

Сегмент кода	Описание	Варианты / Стоимость
РС	Название серии	Твердотельное реле Максвелла
1	Тип реле	Однофазное твердотельное реле
ДА	Входная конфигурация	Входное напряжение постоянного тока, диапазон 3,2~32 В постоянного тока.
48	Напряжение нагрузки	24~480 В переменного тока (50/60 Гц)
[Ампер нагрузки]	Ток нагрузки	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ампер)

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. МС-ДА48

Каталог MS-1DA48

Твердотельное реле серии MS-1DA4840 разработано для универсального и надежного применения в широком спектре промышленных и коммерческих приложений. Его триггер с переходом через ноль и встроенный RC-демпфер делают его исключительно подходящим для управления резистивными и индуктивными нагрузками без генерации электрических помех. Вход управления 3,2–32 В постоянного тока позволяет напрямую подключаться к ПЛК, микроконтроллерам и регуляторам температуры, упрощая интеграцию системы и исключая необходимость в дополнительных компонентах обработки сигнала. Типичные области применения включают точное регулирование температуры в камерах с высокими и низкими температурами, промышленных нагревателях и инкубаторах. Оно также широко используется в оборудовании для обработки пластмасс, смазочных машинах и системах ОВКВ для эффективного переключения питания. Кроме того, его прочная конструкция обеспечивает надежную работу в системах управления освещением лифтов, контроллерах фонтанов и других автоматизированных системах, требующих частого и надежного переключения переменного тока.

Промышленные нагреватели и камеры для испытаний при высоких и низких температурах
Оборудование для литья пластмасс под давлением и экструзии
Системы отопления, вентиляции и кондиционирования воздуха, а также управление системами кондиционирования воздуха.
Инкубационные машины и системы контроля температуры в лаборатории.
Смазка машин и управление системой смазки
Системы управления освещением лифтов и эскалаторов.
Системы управления фонтанами и автоматизация водных объектов
Выходной интерфейс ПЛК и микроконтроллера для переключения нагрузки переменного тока
