Твердотельное реле постоянного тока с входом и нагрузкой постоянного тока

Твердотельное реле постоянного тока с входом и нагрузкой постоянного тока

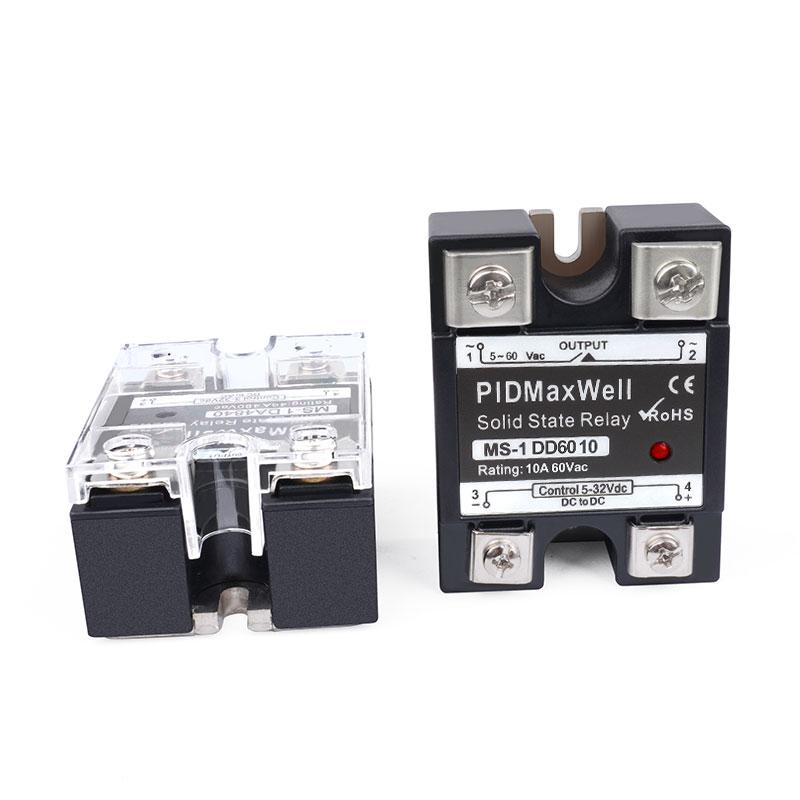

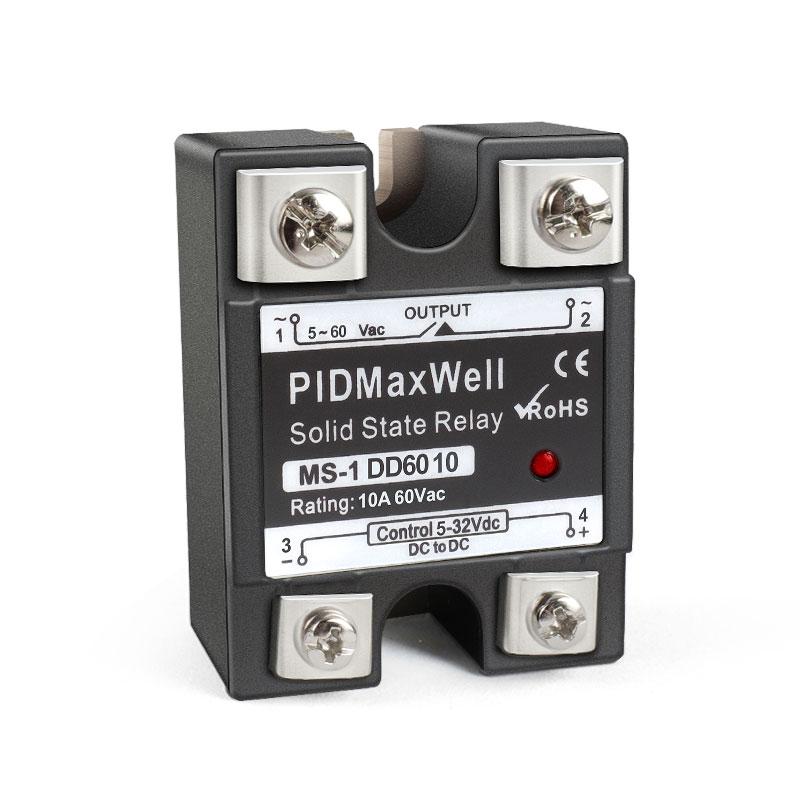

Серия Maxwell MS-1DD60 — это высокопроизводительные однофазные твердотельные реле постоянного тока, предназначенные для надежного переключения в сложных промышленных условиях. Обладая широким диапазоном управляющего входного напряжения 5–32 В постоянного тока и номинальным напряжением нагрузки 60 В постоянного тока, это компактное реле для панельного монтажа использует передовую технологию запуска на MOSFET-транзисторах, обеспечивающую быстрое время отклика и бесшумную работу. Благодаря вариантам тока нагрузки от 10 А до 120 А, серия MS-1DD60 имеет единые физические размеры для всех моделей, что упрощает установку и проектирование системы. Прочный черный корпус и встроенный светодиодный индикатор процесса делают его идеальным выбором для точного управления в небольших системах отопления, управления клапанами и других индуктивных или резистивных нагрузках. Все модели соответствуют стандартам CE и RoHS, что гарантирует пригодность для промышленного применения по всему миру.

марка:
PIDMaxWell
номер товара.:
MS-DD
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
black
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

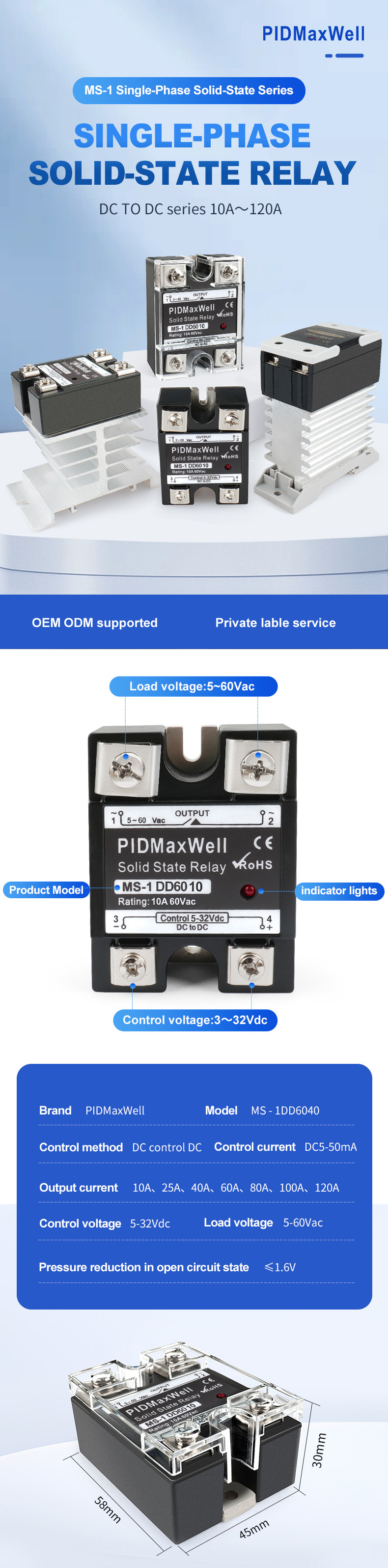

Параметр	Ценить
управляющее напряжение	5–32 В постоянного тока
Управляющий ток	5–50 мА постоянного тока
Напряжение нагрузки	60 В постоянного тока
Загрузить текущие параметры	10A / 25A / 40A / 60A / 80A / 100A / 120A
Падение напряжения	< 1,5 В
Ток утечки в выключенном состоянии	< 2 мА
Время включения/выключения	< 10 мс
Диэлектрическая прочность	2000 В переменного тока
Сопротивление изоляции	500 МОм / 500 В постоянного тока
Температура окружающей среды	от -30°C до +75°C
Индикатор	ВЕЛ
Масса	0,1 кг
Способ крепления	Крепление на шасси/панели

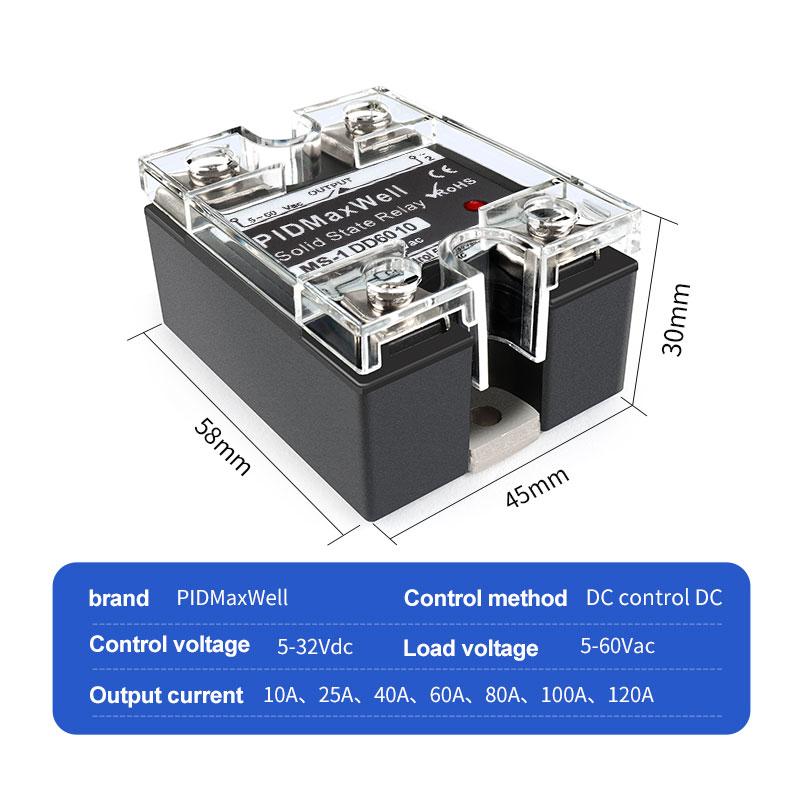

Габариты (Ш×Г×В)	45 мм × 27,5 мм × 57 мм
Согласие	CE, RoHS

Код заказа имеет следующий формат: MS – [Тип] – [Напряжение нагрузки] – [Ток нагрузки]

Сегмент кода	Описание	Варианты / Стоимость
РС	Название серии	Твердотельное реле Максвелла
1	Тип реле	Однофазное твердотельное реле
ДД	Тип ввода	Вход постоянного тока, 5–32 В постоянного тока
60	Напряжение нагрузки	Нагрузка 60 В постоянного тока
[Ампер нагрузки]	Ток нагрузки	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ампер)

Пример: Пример: MS-1DD6040 — Однофазное твердотельное реле постоянного тока, входное напряжение 5–32 В постоянного тока, нагрузка 60 В постоянного тока, ток 40 А.

Полный список кодов заказа для серии MS-1DD60:

Код заказа	Описание
MS-1DD6010	10 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока
MS-1DD6025	25 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока.
MS-1DD6040	40 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока
MS-1DD6060	60 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока
MS-1DD6080	80 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока.
MS-1DD60100	100 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока.
MS-1DD60120	120 А, нагрузка 60 В постоянного тока, управляющий вход 5–32 В постоянного тока

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. МС-1ДД60

Каталог MS-DD

Твердотельное реле серии MS-1DD60 отличается высокой универсальностью и подходит для широкого спектра промышленных и коммерческих применений. Быстрое переключение и запуск на основе MOSFET-транзисторов делают его особенно подходящим для небольших резистивных нагревательных систем, где критически важен точный контроль температуры. Реле одинаково эффективно для коммутации индуктивных нагрузок, таких как электромагнитные клапаны, двигатели постоянного тока и линейные актуаторы в автоматизированных производственных и технологических системах управления. В системах постоянного тока с батарейным питанием и низковольтных системах управления вход управления 5–32 В постоянного тока обеспечивает бесшовную интеграцию с микроконтроллерами, ПЛК и другими устройствами управления на логическом уровне. Компактный и стандартизированный форм-фактор также делает его отличным решением для панелей управления, лабораторного оборудования и встроенных автоматизированных платформ, где первостепенное значение имеют экономия места и единообразие компонентов.

Малые резистивные нагревательные элементы и системы контроля температуры
Переключение электромагнитных клапанов и исполнительных механизмов в системах автоматизации технологических процессов.
Управление двигателями постоянного тока в робототехнике и конвейерных системах
Выходной интерфейс ПЛК и микроконтроллера для низковольтных нагрузок постоянного тока
Переключение питания лабораторного и испытательного оборудования
Управление системой управления батареями и системой хранения энергии.
Встроенные системы автоматизации и панели управления интеллектуальными зданиями
