Твердотельное твердотельное реле (SSR) с входом переменного тока и нагрузкой переменного тока.

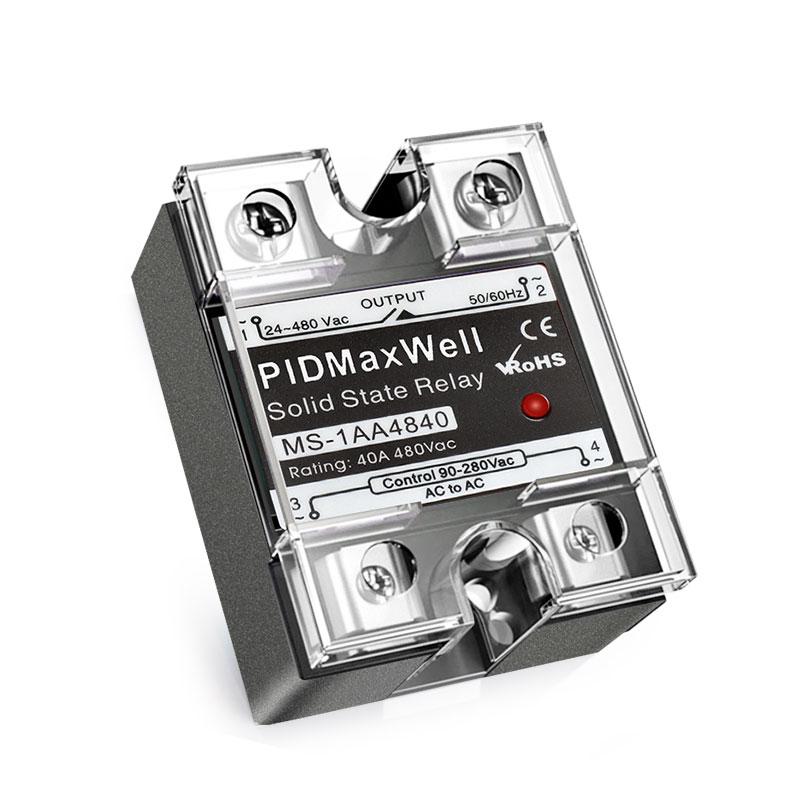

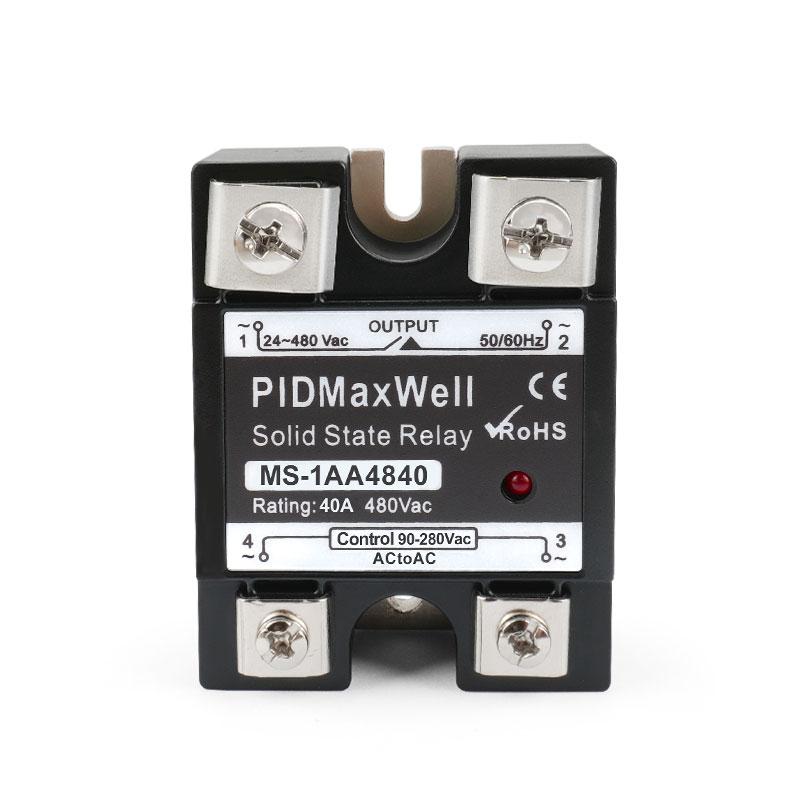

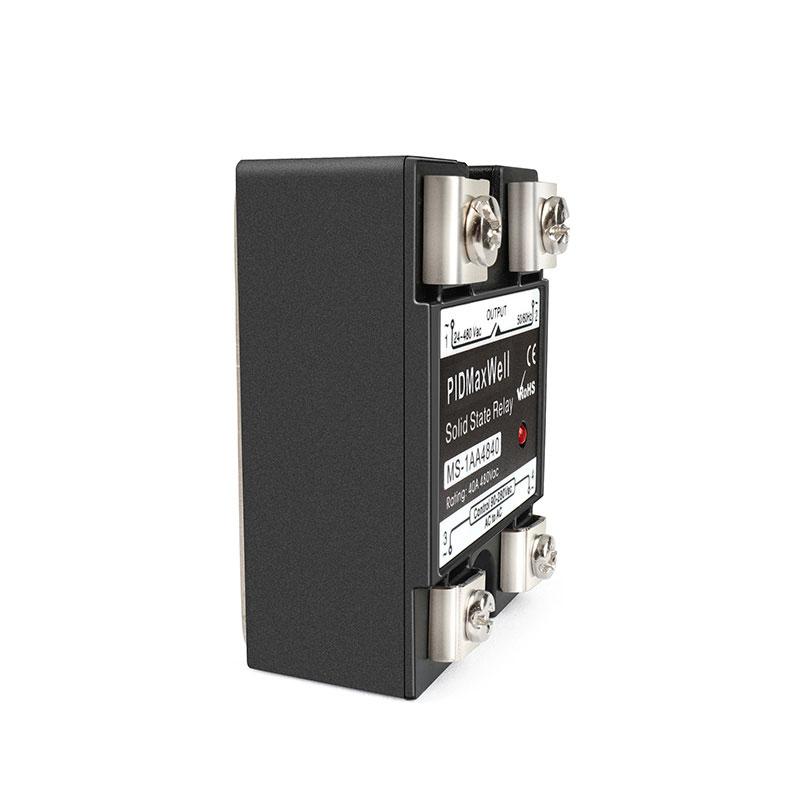

Серия Maxwell MS-1AA4840 — это надежные и высокоэффективные однофазные твердотельные реле переменного тока, разработанные для сложных задач промышленного управления. Благодаря широкому диапазону входного напряжения управления 90–280 В переменного тока и универсальной нагрузке 24–480 В переменного тока, это панельное реле обеспечивает бесшовную интеграцию в различные электрические системы, работающие на частоте 50/60 Гц. Оно оснащено передовой технологией запуска с нулевым переходом и встроенным RC-демпфером для всех номинальных токов, обеспечивая исключительную защиту от переходных скачков напряжения и гарантируя бесшумную работу с быстрым откликом. Размещенное в компактном огнестойком корпусе из ABS-пластика и полностью герметизированное смолой для максимальной изоляции, реле серии MS-1AA4840 гарантирует длительную работу в суровых условиях. С вариантами тока нагрузки от 10 А до 120 А, оно является идеальным решением для точного управления в системах отопления, пластмассовом оборудовании, системах ОВК и различных автоматизированных промышленных процессах. Все модели соответствуют стандартам CE, CCC и RoHS.

марка:
PIDMaxWell
номер товара.:
MS-1AA48
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
black
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Основные характеристики

Широкий диапазон напряжений	Входное напряжение управления 90–280 В переменного тока и напряжение нагрузки 24–480 В переменного тока, совместимость с системами 110 В/220 В/380 В/480 В.
Триггер пересечения нуля	Переключатели срабатывают в точке пересечения с нулевой отметкой переменного тока, минимизируя электрические помехи и электромагнитные колебания.
Встроенный демпфер радиоуправления	Встроенная RC-демпферная цепь, охватывающая все номинальные токи, подавляет скачки напряжения и защищает нагрузку.
Высококачественные коммутационные компоненты	В моделях на 10–40 А используется высококачественный тиристор TRIAC; в моделях на 60 А и выше — схема с двумя тиристорами, расположенными последовательно.
Максимальная изоляция	Корпус полностью герметизирован смолой; диэлектрическая прочность ≥3500 В среднеквадратичного значения (вход/выход) для превосходной изоляции.
Компактный и стандартизированный форм-фактор	Все модели имеют одинаковые физические размеры (45,7 мм × 20,5 мм × 58,4 мм) для упрощения конструкции панели.
Светодиодный индикатор процесса	Встроенный светодиод обеспечивает визуальное подтверждение состояния работы реле в режиме реального времени.
Безопасность и соответствие нормативным требованиям	Огнестойкий корпус из АБС-пластика; сертифицирован по стандартам CE, CCC и RoHS.

Технические характеристики

Параметр	Ценить
управляющее напряжение	90~280 В переменного тока
Напряжение нагрузки	24~480 В переменного тока (50/60 Гц)
Загрузить текущие параметры	10A / 25A / 40A / 60A / 80A / 100A / 120A
Минимальное напряжение включения	90 В переменного тока
Минимальное напряжение выключения	10 В переменного тока
Максимальный входной ток	10 мА
Максимальное время включения	40 мс
Максимальное время выключения	40 мс
Максимальный ток утечки в выключенном состоянии	5 мА (при номинальном напряжении)
Максимальное падение напряжения в открытом состоянии	1,6 В среднеквадратичного значения (при номинальном токе)
Минимальное значение dv/dt в выключенном состоянии	500 В/мкс (при максимальном номинальном напряжении)
Диэлектрическая прочность (вход/выход)	≥ 3500 В среднеквадратичного значения
Диэлектрическая прочность (вход/выход/базовое значение)	≥ 2500 В среднеквадратичного значения
Переходное перенапряжение	1200 Впк
Рабочая температура	от -30°C до +75°C (относительная влажность 35–85%)
Температура хранения	от -30°C до +95°C
Масса	0,1 кг
Материалы для корпуса	Огнестойкий АБС-пластик
Габариты (Ш×Г×В)	45,7 мм × 20,5 мм × 58,4 мм
Сертификаты	CE, CCC, RoHS

Сегмент кода	Описание	Варианты / Стоимость
РС	Название серии	Твердотельное реле Максвелла
1	Тип реле	Однофазное твердотельное реле
АА	Входная конфигурация	Входное напряжение переменного тока, диапазон 90~280 В переменного тока.
48	Напряжение нагрузки	24~480 В переменного тока (50/60 Гц)
[Ампер нагрузки]	Ток нагрузки	10 / 25 / 40 / 60 / 80 / 100 / 120 (Ампер)

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. MS-AA4840

Каталог MS-1AA4840

Твердотельное реле серии MS-1AA4840 разработано для универсального и надежного применения в широком спектре промышленных и коммерческих областей. Его триггер с переходом через ноль и встроенный RC-демпфер делают его исключительно подходящим для управления резистивными и индуктивными нагрузками без генерации электрических помех. Вход управления 90–280 В переменного тока позволяет напрямую подключаться к стандартным цепям управления сетевого напряжения, упрощая проектирование системы и уменьшая потребность в дополнительной обработке сигнала. Типичные области применения включают точное регулирование температуры в камерах с высокими и низкими температурами, промышленных нагревателях и инкубаторах. Оно также широко используется в оборудовании для обработки пластмасс, смазочных машинах и системах ОВКВ для эффективного переключения питания. Кроме того, его прочная конструкция обеспечивает надежную работу в системах управления освещением лифтов, контроллерах фонтанов и других автоматизированных системах, требующих частого и надежного переключения переменного тока.

Промышленные нагреватели и камеры для испытаний при высоких и низких температурах
Оборудование для литья пластмасс под давлением и экструзии
Системы отопления, вентиляции и кондиционирования воздуха, а также управление системами кондиционирования воздуха.
Инкубационные машины и системы контроля температуры в лаборатории.
Смазка машин и управление системой смазки
Системы управления освещением лифтов и эскалаторов.
Системы управления фонтанами и автоматизация водных объектов
Универсальные импульсные источники переменного тока в системах автоматизации производства
