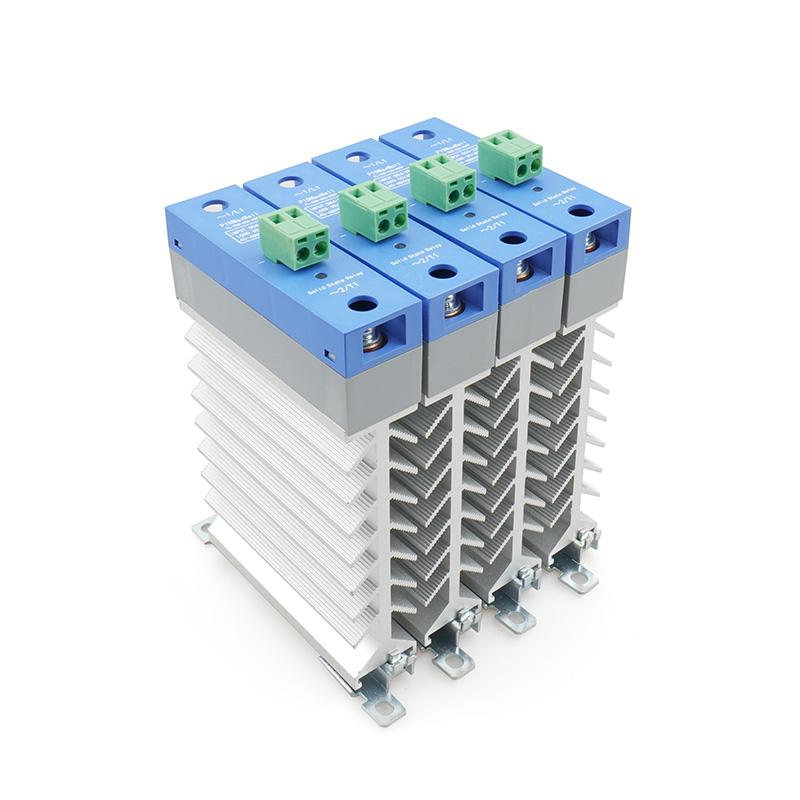

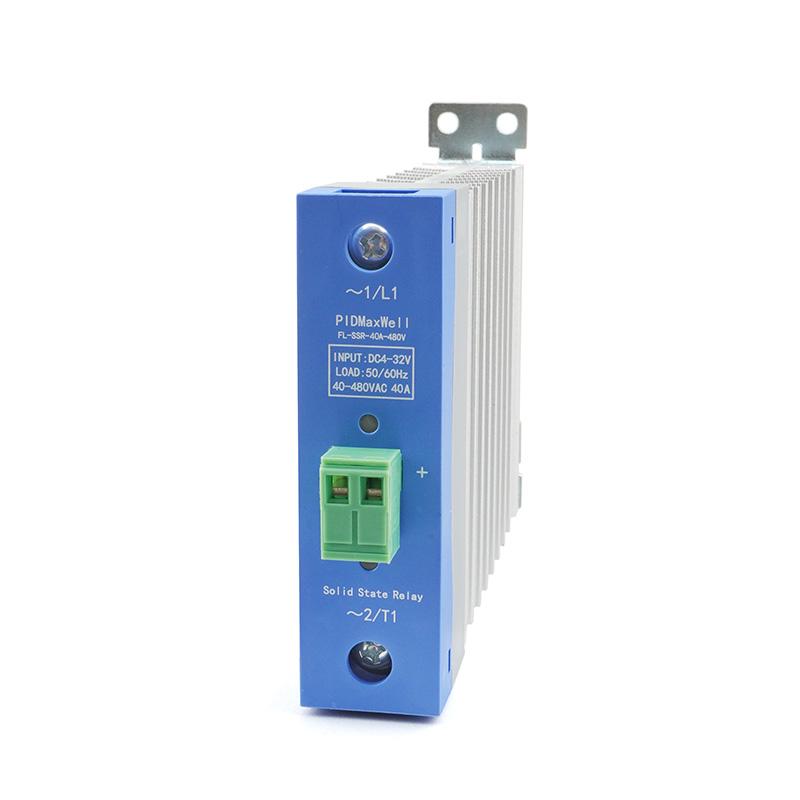

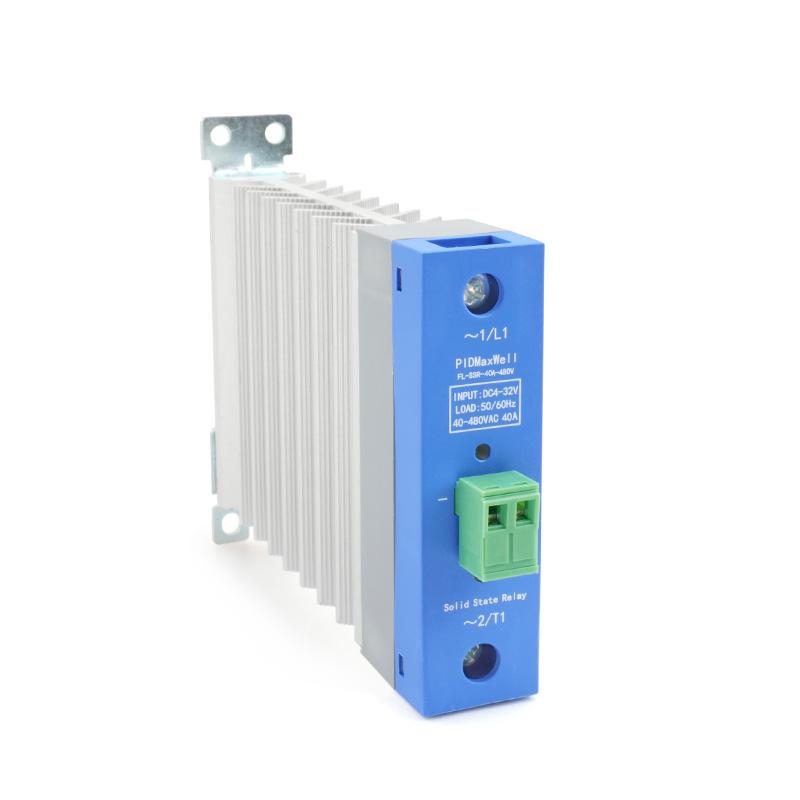

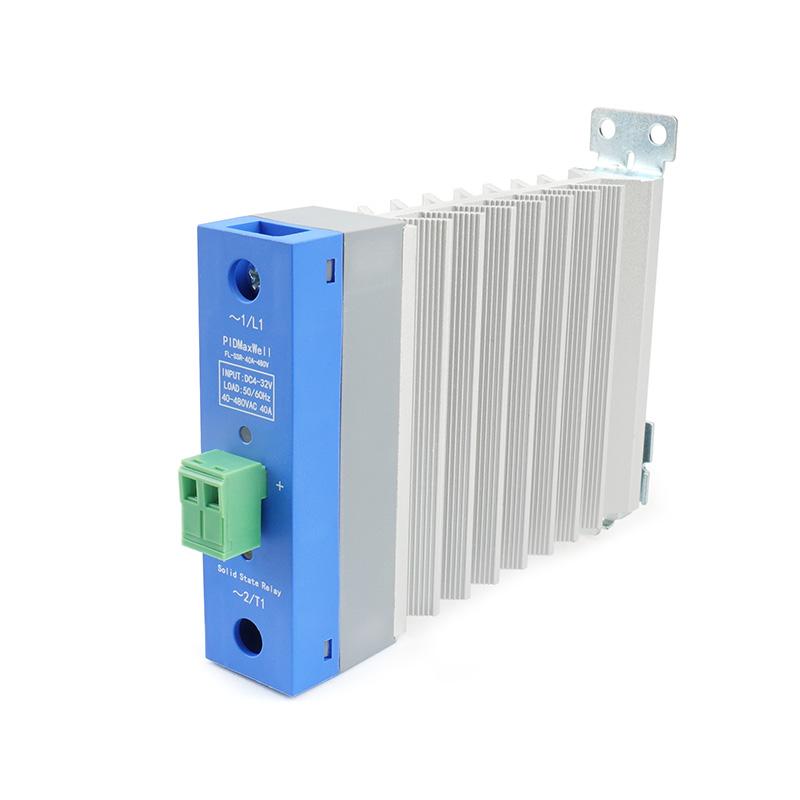

Твердотельное реле для монтажа на DIN-рейку

Нажмите на ссылку ниже, чтобы загрузить каталог и руководство пользователя.

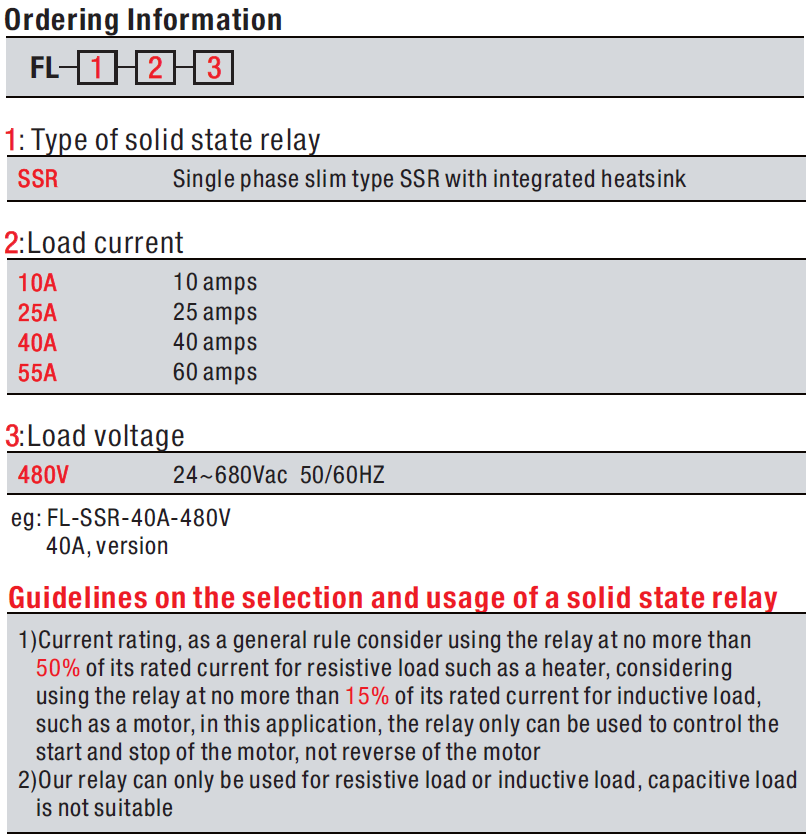

Каталог FL-SSR

Что такое система монтажа на DIN-рейку?

DIN-рейка — это стандартная металлическая рейка, используемая для монтажа различного промышленного оборудования управления, такого как источники питания, автоматические выключатели и программируемые логические контроллеры (ПЛК). Название «DIN» происходит от Немецкого института стандартизации (Deutsches Institut für Normung). Наиболее распространённым типом рейки является рейка «Top Hat» шириной 35 мм (TS35), соответствующая стандарту IEC/EN 60715. Эта система позволяет гибко, организованно и легко устанавливать модули разных производителей рядом друг с другом.

• Каковы преимущества использования твердотельного реле с креплением на DIN-рейку?
  Главное преимущество — модульность и гибкость. Они разработаны для лёгкой установки и аккуратного размещения в промышленных шкафах управления, что позволяет легко монтировать различные устройства рядом друг с другом. Конструкция также часто обеспечивает простоту подключения и хорошую физическую защиту.

• На какие основные характеристики следует обратить внимание?
  При выборе твердотельного реле с креплением на DIN-рейку следует обратить особое внимание на следующие параметры, которые обычно можно найти в техническом описании изделия:

  • Номинальный ток нагрузки: максимальный переменный или постоянный ток, который может коммутировать выход (например, 10 А, 25 А, 60 А).

  • Номинальное напряжение нагрузки: напряжение контролируемой нагрузки (например, 48–600 В переменного тока, 1–200 В постоянного тока).

  • Управляющее напряжение: напряжение, необходимое для активации реле (например, 4–32 В постоянного тока, 90–280 В переменного/постоянного тока).

  • Тип выхода: выходы переменного тока часто являются «пересекающимися через ноль» для снижения пускового тока, тогда как выходы постоянного тока являются «случайными» или «мгновенно включающимися».

• Имеются ли какие-либо особые требования к установке?
  Да, управление температурой критически важно. Максимальный номинальный ток часто зависит от температуры окружающей среды и условий установки. Например, реле может быть рассчитано на 35 А при 40 °C, но это значение уменьшается с повышением температуры окружающей среды. Некоторые модели повышенной мощности оснащены встроенным вентилятором для отвода тепла. Кроме того, при близком расположении нескольких реле («с малым зазором») их допустимая токовая нагрузка может снижаться, что называется «снижением номинальных характеристик».

• Каковы некоторые типичные области применения?
  Твердотельные реле с креплением на DIN-рейку универсальны и обычно используются в:

  • Промышленные печи и обогреватели

  • Оборудование для литья пластика под давлением

  • Управление двигателями (насосы, конвейеры)

  • Профессиональное кухонное оборудование

  • Системы управления освещением

  • Системы отопления, вентиляции и кондиционирования воздуха
