Основным нагревательным элементом промышленной печи обычно является электрический нагревательный элемент. После генерации тепла циркуляционный вентилятор распределяет горячий воздух по всей печи.

Долговременная стабильная работа печи зависит не только от её теплоизоляционной конструкции, конструкции воздушных потоков, производительности вентилятора и приборов контроля температуры, но также тесно связана со способом регулирования мощности нагрева.

Основная ценность регулятора мощности PIDMaxWell в процессе нагрева печи заключается в его способности гибко регулировать выходную мощность нагревательного элемента на основе требований к управлению температурой в реальном времени, что обеспечивает более плавную и управляемую кривую нагрева и процесс поддержания температуры.

I. Почему мощность нагрева печи не может оставаться постоянной?

При реальной эксплуатации потребность печи в тепле значительно изменяется в разные моменты времени:

Во время первоначального холодного запуска корпус печи, воздуховоды и заготовки находятся при комнатной температуре, поэтому требуется более высокая мощность для быстрого повышения температуры;

Когда измеренная температура приближается к заданному значению, продолжение нагрева на полной мощности может легко привести к резкому повышению температуры из-за тепловой инерции;

После перехода печи в режим поддержания постоянной температуры необходимо компенсировать только потери тепла из-за рассеивания через внешний корпус, открытия и закрытия двери, а также циркуляции воздуха, поэтому непрерывная работа на полной мощности не требуется.

Таким образом, управление нагревом печи не может просто основываться на логике «вкл./выкл.», а должно обеспечивать точную регулировку «величины выходной мощности».

II. Как регулятор мощности PIDMaxWell обеспечивает точное воздействие на процесс нагрева?

Печи обычно содержат термопары или резистивные датчики температуры (RTD) в качестве элементов измерения температуры. Регулятор температуры сравнивает измеренную температуру с заданным значением, а затем выдаёт команду регулирования.

Получив эту команду, регулятор мощности PIDMaxWell динамически регулирует питающее напряжение или ток нагревательного элемента, обеспечивая тем самым непрерывное изменение мощности.

Логику его работы можно обобщить следующим образом:

Стадия низкой температуры: увеличить выходную мощность для ускорения нагрева;

При приближении к целевой температуре: постепенно снижать выходную мощность для уменьшения влияния тепловой инерции;

Стадия поддержания постоянной температуры: адаптивно компенсировать потери тепла небольшим количеством мощности в зависимости от фактических потерь тепла в реальном времени.

Этот метод управления эффективно предотвращает частое и резкое переключение нагревательного элемента между состояниями «полностью включено» и «полностью выключено».

III. Помогает подавлять превышение температуры

Многие пользователи печей сталкивались с похожей проблемой: заданная температура составляет 150℃, но после прекращения нагрева температура в печи продолжает повышаться, прежде чем начать снижаться.

Это происходит потому, что большое количество остаточного тепла накапливается в нагревательных элементах, воздуховодах и стенках печи. Даже после отключения питания это остаточное тепло продолжает выделяться внутри печи.

Если для нагрева на полной мощности с включением и выключением используется контактор, который отключает питание только при приближении температуры к заданному значению, превышение температуры практически неизбежно.

Однако при использовании регулятора мощности PIDMaxWell совместно с регулятором температуры, имеющим возможности PID-расчёта, он может заранее снижать мощность при приближении температуры к целевому значению, эффективно уменьшая превышение температуры, вызванное остаточным теплом.

IV. Повышение согласованности производства от партии к партии

В таких процессах, как сушка, отверждение, предварительный нагрев и термообработка, часто существуют строгие требования к скорости нагрева, температуре выдержки и времени выдержки.

Если каждая партия продукции проходит через разные траектории изменения температуры, это легко может привести к многочисленным проблемам качества:

* Различия в цвете поверхности продукции;

* Несоответствующий уровень сушки;

* Нестабильная степень отверждения и сшивания;

* Колебания размеров или физических свойств;

* Различные результаты при использовании одинаковых параметров процесса.

Хотя регулятор мощности PIDMaxWell сам по себе не может устранить все риски, связанные с разницей температур, он делает регулирование выходной мощности нагрева более линейным и управляемым.

В сочетании с рациональной организацией воздушных потоков, подходящим объёмом воздуха, точными точками измерения температуры и комплексной настройкой параметров PID можно значительно улучшить однородность продукции между партиями.

V. Снижение частого износа контакторов

На этапе сохранения тепла в традиционных решениях контакторы многократно включаются и отключаются из-за колебаний температуры.

Длительная высокочастотная работа приводит к нескольким недостаткам: повышенный износ контактов; чрезмерный рост температуры корпуса контактора; постоянный шум при срабатывании; ослабление или даже перегорание клемм; увеличение частоты и стоимости технического обслуживания.

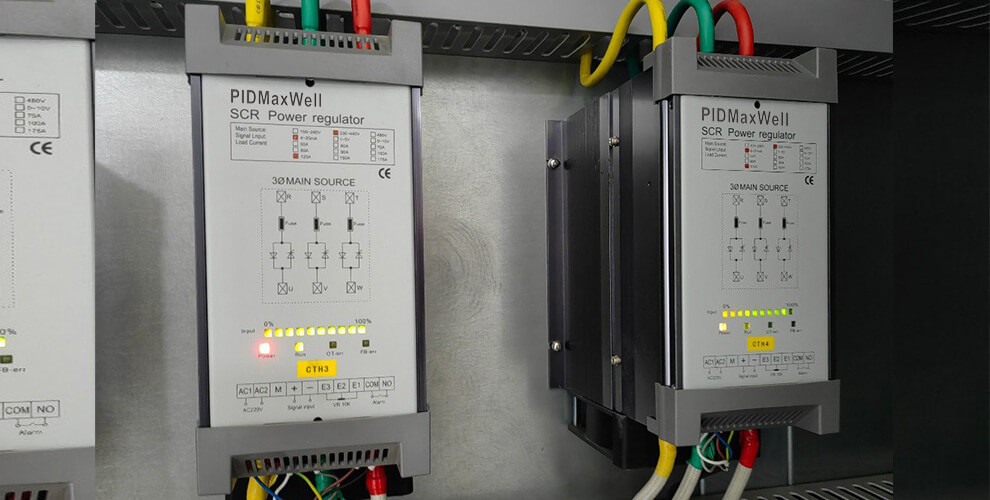

Регулятор мощности PIDMaxWell использует полупроводниковые силовые устройства для бесконтактного регулирования мощности. Основная цепь нагрева больше не зависит от частого включения и выключения механических контакторов, что делает его особенно подходящим для печей, требующих длительной работы при постоянной температуре.

VI. Какие детали следует учитывать при выборе регулятора мощности для печи?

Перед выбором регулятора мощности PIDMaxWell для печи необходимо поочерёдно подтвердить следующие параметры и условия:

Уровень напряжения питания;

Однофазный или трёхфазный вход;

Общая мощность нагрева и номинальная мощность каждого нагревательного элемента;

Схема подключения нагревательных элементов по схеме «звезда/треугольник»;

Тип выходного управляющего сигнала от регулятора температуры (например, 4–20 мА, 0–10 В);

Требуется ли независимое управление температурой для каждой зоны;

Внутренние условия рассеивания тепла и запас по установочным размерам шкафа управления.

Если печь разделена на верхнюю зону, нижнюю зону или несколько независимых температурных зон, рекомендуется установить отдельный датчик температуры и независимую схему регулирования мощности для каждой температурной зоны. Не рекомендуется управлять всеми нагревательными трубками с помощью одной точки измерения температуры.

Основная функция регулятора мощности PIDMaxWell в промышленных печах заключается в непрерывной и точной регулировке выходной мощности нагревательных элементов, обеспечивая более точное соответствие мощности нагрева фактической потребности в тепле на начальной стадии нагрева, переходной стадии и стадии поддержания постоянной температуры.

Он помогает подавлять перерегулирование температуры, снижает частоту срабатывания контакторов и повышает общее качество отклика процесса нагрева.

Если в вашей существующей печи наблюдаются большие колебания температуры, постоянный дрейф температуры, частое переключение контакторов или нестабильная производительность между разными партиями, рекомендуется сначала изучить исторические температурные кривые оборудования и записи выходных параметров, прежде чем оценивать необходимость установки или замены регулятора мощности. Это часто является прямым и эффективным шагом для улучшения качества управления температурой.
