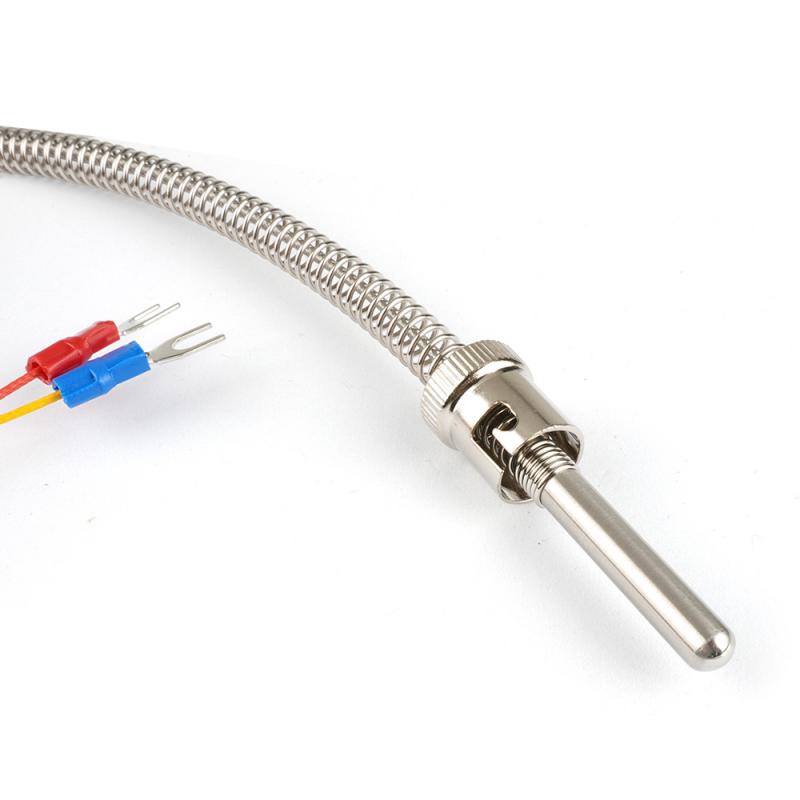

Подпружиненный регулируемый термоэлемент типа K/J

Термопара с резьбовым соплом серии TC-K1 / TC-J1 / TC-T1 представляет собой компактное, надежное и универсальное решение для измерения температуры, предназначенное для непосредственной установки в резьбовые патрубки машин, трубопроводов и технологического оборудования. Используя хорошо известный эффект Зеебека — явление, при котором два разнородных металлических проводника, соединенных одним концом, генерируют измеримую электродвижущую силу (ЭДС), пропорциональную разности температур между горячим и холодным (эталонным) спаями — этот датчик обеспечивает надежные показания температуры в реальном времени в широком диапазоне рабочих температур. Разработанная для сложных промышленных условий, серия TC-K1 / TC-J1 / TC-T1 имеет полностью резьбовой корпус из нержавеющей стали, обеспечивающий надежную и герметичную установку в стандартные метрические (M6, M8) и трубные резьбовые (1/4 NPT, 1/4 BSP) фитинги. Датчик доступен в трех международно признанных калибровках термопар — тип K (хромель/алюмель), тип J (железо/константан) и тип T (медь/константан) — для удовлетворения широкого спектра требований к измерению температуры. Материал, длина и тип соединения проводников полностью настраиваются, что делает эту серию идеальным выбором для OEM-интеграторов и системных проектировщиков, ищущих готовый к использованию компонент термочувствительного датчика.

● Тип термопары с ввинчиваемым соплом ● M6, M8, ¼ BSP, 1/4NPT и т. д. ● Нержавеющая сталь, силиконовая проволока, тефлоновая проволока и т. д. ● Доступны с заземленной и незаземленной конфигурацией ● Нержавеющая сталь 304, 316, 310, латунь и алюминий ● Устойчивая к высоким температурам компенсация кабель, кабель из ПВХ, кабель из силикона, кабель из ПТФЭ, кабель в металлической оплетке со слюдяным волокном, кабель в металлической оплетке со стекловолокном.

Компания Maxwell представляет надежный и универсальный термоэлемент типа K, предназначенный для точного и надежного измерения температуры в различных промышленных и коммерческих приложениях. Этот датчик оснащен прочным зондом из нержавеющей стали, гибким кремниевым проводником и настраиваемыми технологическими фитингами, что обеспечивает оптимальную производительность и адаптацию к различным условиям эксплуатации. Разработанный для точности и долговечности, наш термоэлемент типа K обеспечивает стабильные показания температуры, что делает его идеальным решением для критически важных тепловых процессов.

Компания Maxwell представляет высокопроизводительные термопары с байонетным креплением серий TC-K7 и TC-J7, разработанные для точного и надежного измерения температуры в сложных промышленных условиях. Эти датчики оснащены прочным резьбовым подпружиненным байонетным колпачком, обеспечивающим постоянное контактное давление и простоту установки, что делает их идеальными для применений, требующих частого снятия и повторной установки датчика. Доступные в конфигурациях типа K и типа J с полностью настраиваемыми параметрами, включая диаметр зонда, длину, материал выводного провода и тип соединения, наши термопары серии TC-K7 / TC-J7 обеспечивают точные и стабильные показания температуры для критически важных процессов управления в пластмассовой, упаковочной, химической и пищевой промышленности.

TC-K8 — это высокопроизводительный термопарный датчик температуры К-типа, разработанный для обеспечения точности и долговечности в сложных условиях высоких температур. Его отличительной особенностью является прочная керамическая оболочка, обеспечивающая исключительную устойчивость к термическому удару, химической коррозии и окислению при повышенных температурах, что делает его предпочтительным выбором для таких промышленных процессов, как обжиг в печах, мониторинг печей и операции термообработки. Датчик состоит из двух отдельных секций зонда: секции из нержавеющей стали, которая соединяется с соединительной коробкой, и керамической секции, которая простирается в зону измерения высоких температур. Такая двухкомпонентная конструкция сочетает в себе механическую прочность и обрабатываемость нержавеющей стали с превосходной термической стабильностью и химической инертностью современных керамических материалов. Встроенный литой алюминиевый соединительный блок обеспечивает надежную, защищенную от атмосферных воздействий защиту клемм термопары, предохраняя электрические соединения от влаги, пыли и механических повреждений. Диаметр и длина зонда каждой секции полностью настраиваются, что позволяет точно адаптировать его практически к любой геометрии промышленной установки. Входящий в линейку решений для измерения температуры PIDMaxWell, термометр TC-K8 разработан для бесшовной интеграции с ПИД-регуляторами температуры, датчиками температуры и системами сбора данных.

Термопара TC-K14B — это быстродействующий термоэлемент К-типа, разработанный для применений, где необходимо быстрое и точное измерение температуры. В отличие от обычных термопар в защитной оболочке, TC-K14B имеет открытый сварной шов с минимальной тепловой массой, что позволяет ей обнаруживать изменения температуры за доли секунды. Это делает ее предпочтительным выбором для задач динамического мониторинга температуры в исследовательских, испытательных и промышленных условиях контроля качества. Датчик изготовлен из пары тонких термопарных проводов из хромеля-алюмеля (К-типа), скрученных вместе и изолированных гибкой стекловолоконной оплеткой. Зелено-белая цветовая маркировка проводов соответствует международному стандарту термопар К-типа, обеспечивая четкое определение полярности. Стекловолоконная изоляция обладает превосходной термостойкостью и гибкостью, что позволяет прокладывать датчик в ограниченных пространствах и вокруг сложных геометрических форм без риска повреждения изоляции. На стороне прибора TC-K14B установлен стандартный миниатюрный быстроразъемный разъем K-типа (зеленый корпус, маркировка «K NiCr+ / NiAl−»), совместимый с широким спектром портативных термометров, регистраторов данных и индикаторов температуры, которые принимают стандартный разъем для миниатюрных термопар IEC 60584 / ANSI. Конструкция «подключи и работай» исключает необходимость полевой проводки, обеспечивая быструю установку и замену датчика без инструментов и специальных знаний. Длина соединительного провода полностью настраивается, что позволяет адаптировать TC-K14B к установкам, где точка измерения находится на значительном расстоянии от прибора. Являясь частью линейки решений PIDMaxWell для измерения температуры, TC-K14B разработан для бесшовной интеграции с ПИД-регуляторами температуры PIDMaxWell, датчиками температуры и совместимым оборудованием сторонних производителей.

Серия NTC10K представляет собой компактный высокоточный терморезисторный датчик температуры с отрицательным температурным коэффициентом (NTC), размещенный в прочном корпусе из нержавеющей стали с винтовым креплением M8. Разработанный для непосредственной установки в резьбовые патрубки трубопроводов, резервуаров, теплообменников и оборудования, этот датчик обеспечивает точное и недорогое измерение температуры в широком диапазоне рабочих температур без необходимости обработки сигнала или компенсации холодного спая. В основе датчика лежит прецизионный терморезисторный элемент NTC с номинальным сопротивлением 10 кОм при 25 °C и значением B (B25/100) 3950 K ± 1%. Терморезисторный элемент заключен в зонд из нержавеющей стали диаметром 4 мм, герметизированный высокотемпературной эпоксидной смолой для защиты от проникновения влаги. Резьбовой корпус M8 включает в себя высокотемпературную силиконовую прокладку, обеспечивающую герметичность при установке в резьбовой порт. Плоский силиконовый провод длиной 150 мм заканчивается стандартным 2-контактным разъемом SMP (типа Micro-Fit) для быстрого подключения к системе без использования инструментов. Серия NTC10K полностью совместима с линейкой терморегуляторов Maxwell, а также с контроллерами сторонних производителей, платами управления системами ОВК и микроконтроллерными системами, принимающими на вход пассивный терморезистор NTC. Малый диаметр зонда, короткий провод и разъем типа «подключи и работай» делают этот датчик идеальным компонентом для производителей OEM-оборудования и системных интеграторов.

Серия TC-K4/TC-J4 представляет собой высокопроизводительный, универсальный термопарный датчик температуры зондового типа, предназначенный для широкого спектра промышленных, научных и технологических применений. Датчик состоит из защитной оболочки из нержавеющей стали, внутри которой находится прецизионный термопарный элемент, с удлинительным проводом в оплетке и клеммными разъемами вилочного (лопаточного) типа. Доступны четыре типа калибровки термопары — K, J, T и E — для охвата диапазонов измерений от криогенных температур до -200 °C и до +1260 °C, что позволяет удовлетворить практически любые требования к промышленному измерению температуры. Оболочка зонда изготовлена из нержавеющей стали марки 304, что обеспечивает превосходную коррозионную стойкость и механическую прочность. Удлинительный провод защищен металлическим плетеным экраном (алюминиевая фольга + луженая медная оплетка), который эффективно подавляет электромагнитные помехи и обеспечивает целостность сигнала на больших кабельных трассах. Диаметр зонда и длина вставляемого провода полностью настраиваются, а длина провода может быть задана в соответствии с любыми требуемыми параметрами. Дополнительно доступна водонепроницаемая (IP67) герметичная конструкция для использования во влажных или погруженных средах. Все изделия соответствуют международным стандартам IEC 60584.
