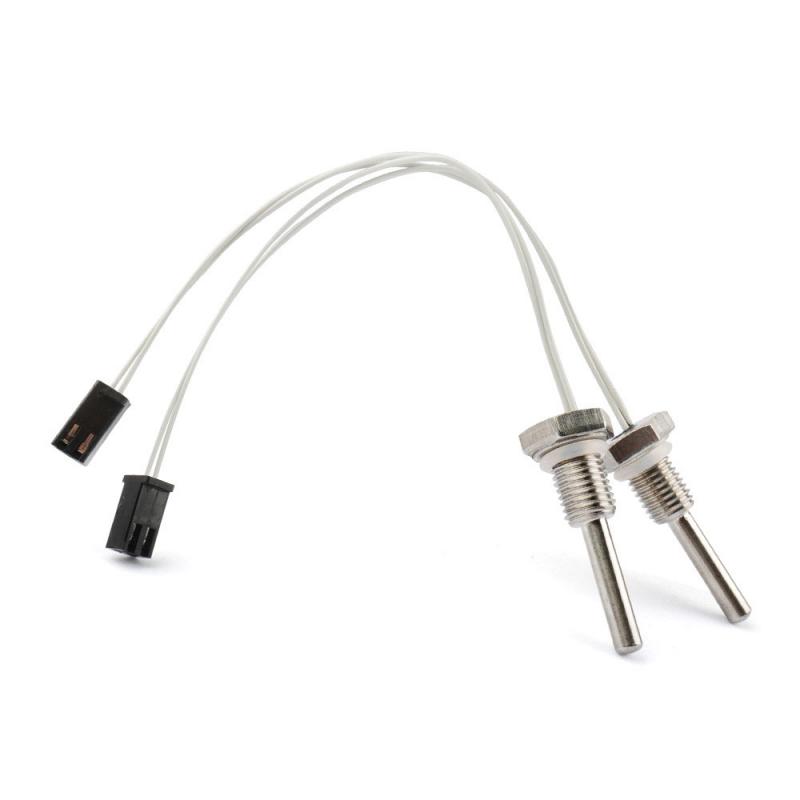

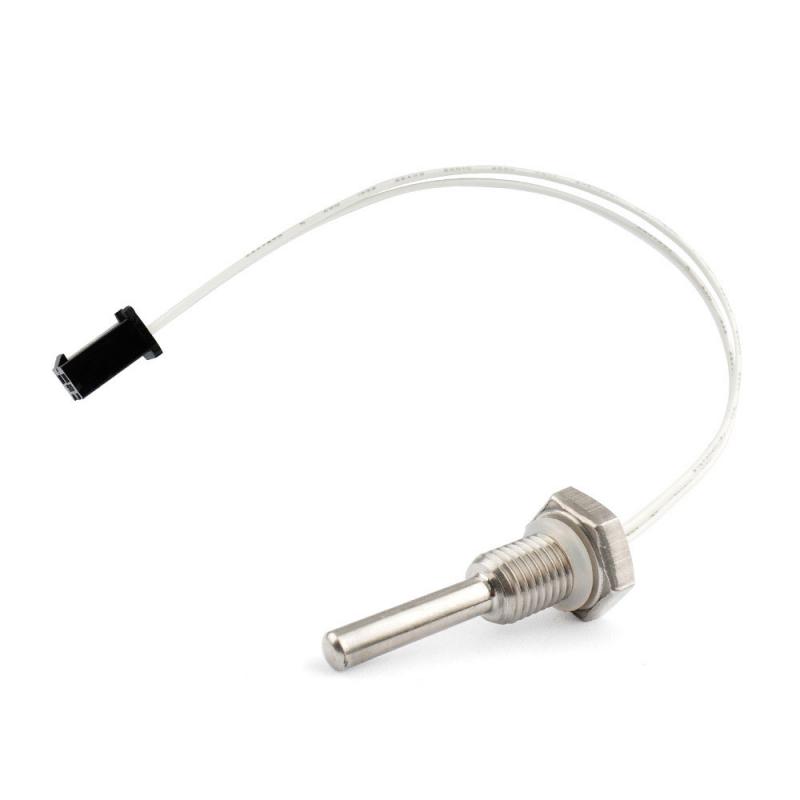

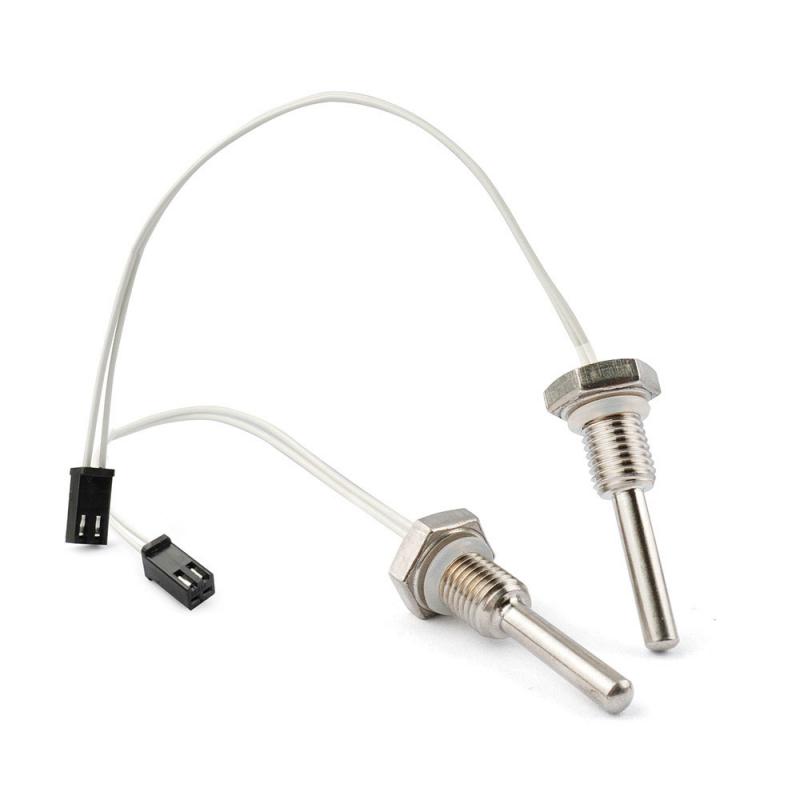

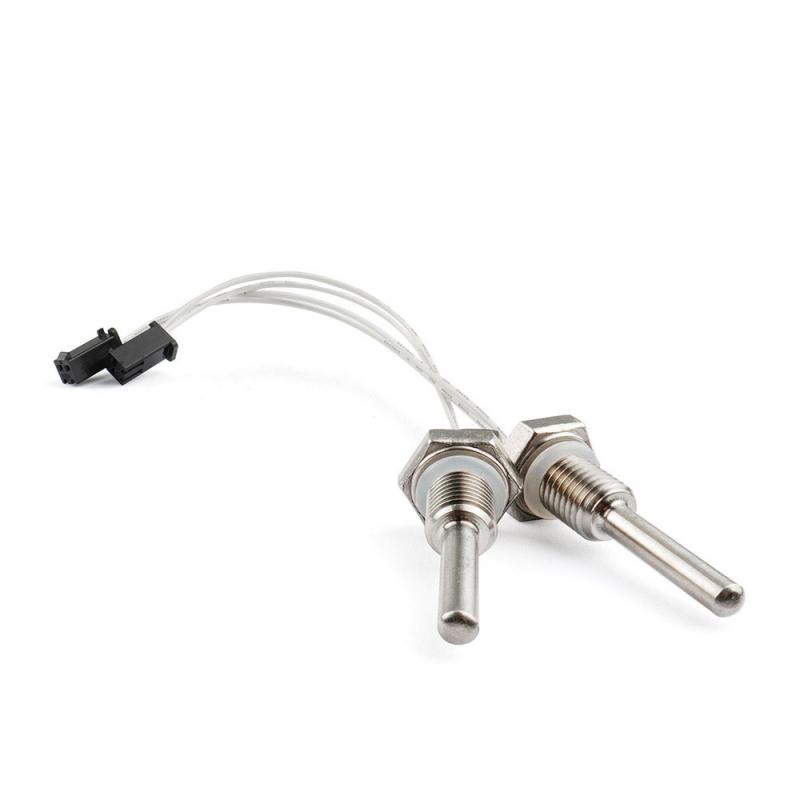

Серия NTC10K представляет собой компактный высокоточный терморезисторный датчик температуры с отрицательным температурным коэффициентом (NTC), размещенный в прочном корпусе из нержавеющей стали с винтовым креплением M8. Разработанный для непосредственной установки в резьбовые патрубки трубопроводов, резервуаров, теплообменников и оборудования, этот датчик обеспечивает точное и недорогое измерение температуры в широком диапазоне рабочих температур без необходимости обработки сигнала или компенсации холодного спая.
В основе датчика лежит прецизионный терморезисторный элемент NTC с номинальным сопротивлением 10 кОм при 25 °C и значением B (B25/100) 3950 K ± 1%. Терморезисторный элемент заключен в зонд из нержавеющей стали диаметром 4 мм, герметизированный высокотемпературной эпоксидной смолой для защиты от проникновения влаги. Резьбовой корпус M8 включает в себя высокотемпературную силиконовую прокладку, обеспечивающую герметичность при установке в резьбовой порт. Плоский силиконовый провод длиной 150 мм заканчивается стандартным 2-контактным разъемом SMP (типа Micro-Fit) для быстрого подключения к системе без использования инструментов.
Серия NTC10K полностью совместима с линейкой терморегуляторов Maxwell, а также с контроллерами сторонних производителей, платами управления системами ОВК и микроконтроллерными системами, принимающими на вход пассивный терморезистор NTC. Малый диаметр зонда, короткий провод и разъем типа «подключи и работай» делают этот датчик идеальным компонентом для производителей OEM-оборудования и системных интеграторов.
марка:
PIDMaxWellномер товара.:
NTC 10Kоплата:
T.T, Credit Card, Paypal etc, to be negotiateрыночная цена:
$10цена:
$5происхождение продукта:
Made in Chinaцвет:
Silver, whiteминимальный заказ:
10 PCSВес изделия:
0.05kgВремя выполнения:
14 days after payment confirmedОсновные характеристики
Высокоточный NTC-элемент: Номинальное сопротивление 10 кОм при 25 °C с допуском ±1%; значение B 3950 K ±1% обеспечивает точные и воспроизводимые показания температуры во всем рабочем диапазоне.

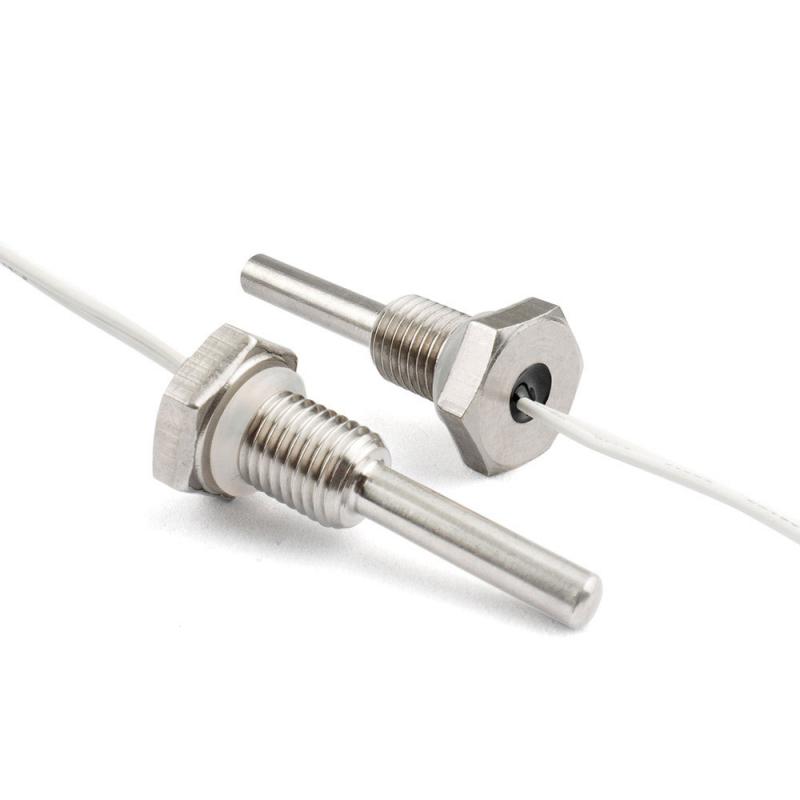

Компактный зонд из нержавеющей стали M8: Диаметр зонда 4 мм и длина зонда 19 мм позволяют устанавливать его в ограниченных пространствах и с оборудованием, требующим минимального зазора. Резьба M8 × 1,25 (длина резьбы 11 мм) совместима со стандартными резьбовыми соединениями M8.
Высокотемпературная силиконовая прокладка: Встроенная силиконовая прокладка под шестигранной гайкой обеспечивает надежное герметичное соединение при затягивании в резьбовом отверстии, предотвращая попадание жидкости или газа вокруг фитинга.
Короткий плоский силиконовый провод длиной 150 мм: Плоский силиконовый провод длиной 150 мм рассчитан на непрерывную работу при температуре до 200 °C, что делает его пригодным для использования в условиях высоких температур окружающей среды, таких как моторные отсеки и промышленные печи.
2-контактный разъем SMP: Датчик подключается к стандартному 2-контактному разъему SMP (совместимому с Micro-Fit), что обеспечивает быстрое подключение и отключение без использования инструментов и пайки. Идеально подходит для сборочных линий OEM-производителей и сервисного обслуживания на местах.
Широкий диапазон рабочих температур: Датчик надежно работает в диапазоне температур от −40 °C до +125 °C, удовлетворяя большинству требований к измерению температуры в промышленности, системах отопления, вентиляции и кондиционирования, автомобильной промышленности и бытовой технике.
Водонепроницаемая и коррозионностойкая конструкция: Корпус зонда и шестигранная гайка из нержавеющей стали 304 обеспечивают превосходную коррозионную стойкость во влажных, сырых и слабокоррозионных средах. Герметизированный эпоксидной смолой наконечник зонда предотвращает попадание влаги в чувствительный элемент.
Технические характеристики
Электрические характеристики
| Параметр | Ценить | Примечания |
| Тип датчика | Термистор NTC (с отрицательным температурным коэффициентом) | — |
| Номинальное сопротивление при 25 °C (R25) | 10 кОм | Измерения проводились в условиях нулевой мощности. |
| Устойчивость к болезням (R25) | ±1% | Заводская калибровка |
| Значение B (B25/100) | 3950 К | Коэффициент Штейнхарта-Харта |
| Допуск по значению B | ±1% | — |
| Диапазон рабочих температур | от −40 °C до +125 °C | Непрерывная работа |
| Коэффициент диссипации (в неподвижном воздухе) | ≥ 3 мВт/°C | Самонагревающаяся эталонная |
| Тепловая постоянная времени (в воде) | ≤ 25 секунд | Реакция на 63,2% ступенчатого изменения |
| Сопротивление изоляции | ≥ 100 МОм при 500 В постоянного тока | Между проводами и корпусом зонда |
| Диэлектрическое напряжение пробоя | 1200 В переменного тока, 2 мА, 3 с | Нет поломки |
| Максимальная рассеиваемая мощность | ≤ 1 мВт (рекомендуется) | Для минимизации ошибки самонагрева |
Механические размеры
| Размер / Компонент | Спецификация | Материал |
| Внешний диаметр зонда | 4 мм | Нержавеющая сталь 304 |
| Длина щупа (ниже шестигранной гайки) | 19 мм | Нержавеющая сталь 304 |
| Тип резьбы | M8 × 1,25 (метрическая крупная резьба) | Нержавеющая сталь 304 |
| Длина резьбы | 11 мм | — |
| Шестигранная гайка поперек граней | 13 мм (S13) | Нержавеющая сталь 304 |
| Уплотнительная прокладка | В комплект входит высокотемпературный силикон. | силиконовая резина |
| Длина выводного провода | 150 мм (15 см) | Плоская силиконовая оболочка |
| Калибр свинцовой проволоки | 26 AWG (0,13 мм²) | Луженый медный проводник |
| Номинальные характеристики изоляции свинцового провода | 200 °C непрерывный | силиконовая резина |
| Тип разъема | 2-контактный SMP (совместим с Micro-Fit) | Черный корпус PA66 |
| Общая длина датчика (от кончика зонда до разъема) | ≈ 185 мм | — |
Таблица зависимости сопротивления от температуры
В таблице ниже приведены типичные значения сопротивления датчика NTC10K при выбранных температурах, рассчитанные с использованием уравнения параметра B Штейнхарта-Харта с R25 = 10 кОм и B25/100 = 3950 К. Эти значения приведены в качестве справочной информации для проектирования схем и калибровки.
| Температура (°C) | Сопротивление (кОм) | Сопротивление (Ом) |
| -40 | 329.5 | 329,500 |
| -20 | 98.0 | 98 000 |
| -10 | 57.0 | 57 000 |
| 0 | 34.0 | 34 000 |
| 10 | 20.9 | 20 900 |
| 20 | 12.9 | 12 900 |
| 25 | 10.0 | 10 000 |
| 30 | 7.9 | 7900 |
| 40 | 5.0 | 5000 |
| 50 | 3.3 | 3300 |
| 60 | 2.2 | 2200 |
| 70 | 1.5 | 1500 |
| 80 | 1.05 | 1,050 |
| 100 | 0,55 | 550 |
| 125 | 0,26 | 260 |
Технические характеристики по воздействию окружающей среды и надежности
| Тестовый образец | Условия испытания | Критерии приемки |
| Низкотемпературное хранение | −40 °C, 1000 часов (IEC 60068-2-1) | ΔR25/R25 ≤ 3%; видимых повреждений нет. |
| Высокотемпературное хранение | +125 °C, 1000 часов (IEC 60068-2-2) | ΔR25/R25 ≤ 3%; видимых повреждений нет. |
| Влажное тепло (стационарное состояние) | 40 °C / 90–95 % относительной влажности, 1000 часов (IEC 60068-2-3) | ΔR25/R25 ≤ 3%; видимых повреждений нет. |
| Термический шок | −40 °C ↔ +125 °C, 5 циклов (IEC 60068-2-14) | ΔR25/R25 ≤ 3%; видимых повреждений нет. |
| Прочность натяжения подводящего провода | 9,8 Н (1 кгс) вдоль оси проволоки, 1 минута | Отсутствие расслоения проволоки или растрескивания смолы. |
| Испытание на падение | Падение с высоты 1 м на дубовую доску толщиной 10 мм, 5 раз. | Видимых повреждений нет. |
| Степень защиты IP | Степень защиты IP67 (зонд и фитинг, при установке с прокладкой) | Отсутствие проникновения воды на глубине 1 м, 30 мин. |
Почему стоит выбрать Maxwell?
Компания Maxwell Automation (Xiamen) Limited — ведущий производитель и экспортер продукции для промышленной автоматизации и измерения температуры, головной офис которой расположен в городе Сямэнь, провинция Фуцзянь, Китай. Серия NTC10K производится в соответствии со строгими процедурами контроля качества, включая 100% тестирование сопротивления при 25 °C и проверку значения B для каждой партии, что гарантирует стабильную работу всех производственных партий.
OEM/ODM-кастомизация: Для оптовых заказов доступны нестандартные размеры зондов, типы резьбы, длина проводов, типы разъемов, а также упаковка под собственной торговой маркой.
Мощности для крупномасштабного производства: Ежемесячная производственная мощность составляет более 100 000 единиц, стандартные сроки выполнения заказов по индивидуальным конфигурациям — 10–15 рабочих дней.
100% электрические испытания: Каждый датчик перед отправкой проверяется на сопротивление R25 и целостность цепи, при этом доступна дополнительная проверка значения B.
Конкурентоспособные заводские цены: Прямые заводские цены без наценок посредников. Предоставляются скидки за объем заказа при заказе от 1000 единиц.
Глобальная логистическая поддержка: Доставка по всему миру через DHL, FedEx, UPS и морским транспортом. Образцы доступны для оценки перед размещением оптового заказа.
Контактная информация
| Канал | Подробности |
| Электронная почта | sales@pidmaxwell.com |
| Телефон / WhatsApp | +86 13779929138 |
| Телефон (офисный) | +86-592-6382791 |
| Веб-сайт | www.maxwell-fa.com |
В серии NTC10K используется структурированный код заказа, который кодирует все ключевые параметры конфигурации в одной буквенно-цифровой строке. Стандартный формат кода заказа показан ниже:
NTC10K - [Код сопротивления] - [Значение B] - [Допуск] - [Резьба] - [Длина провода] - [Разъем]
Разбор кода
| Позиция | Поле | Код | Описание |
| Серия продукции | Семейство датчиков | NTC10K | Терморезистор NTC, номинальное сопротивление 10 кОм при 25 °C. |
| ① Код сопротивления | Значение параллельного сопротивления | 100 тыс. | Параллельный резистор 100 кОм (линеаризация) |
| НИКТО | Отсутствует параллельный резистор (сырой выходной сигнал NTC). | ||
| ② Значение B | Термистор B-константа | 3950 | B25/100 = 3950 K (стандарт) |
| 3435 | B25/85 = 3435 K (альтернативный вариант) | ||
| ③ Допуск | допуск сопротивления R25 | 1 | ±1% (стандарт, высокая точность) |
| 2 | ±2% (эконом-класс) | ||
| ④ Нить | Тип резьбы винта | М8 | Метрическая крупная резьба M8 × 1,25 (стандартная) |
| М6 | Крупная метрическая резьба M6 × 1,0 (опционально) | ||
| М10 | Крупная метрическая резьба M10 × 1,5 (опционально) | ||
| ⑤ Длина провода | Длина провода в см | 15 | 150 мм (15 см) — стандарт |
| 30 | 300 мм (30 см) — опционально | ||
| 50 | 500 мм (50 см) — опционально | ||
| XXX | Длина по запросу (в сантиметрах) | ||
| ⑥ Разъем | Тип выходного разъема | СМП | 2-контактный SMP (совместим с Micro-Fit) — стандартный |
| JST | 2-контактный разъем JST PH 2.0 (опционально) | ||
| БЕЗ ДОСТОИНСТВА | Оголенные концы проводов, без разъема (опционально) | ||
| ДЮПОН | 2-контактный разъем Dupont 2,54 мм (опционально) |
Стандартный код заказа продукции
В таблице ниже перечислены стандартные (готовые к использованию) конфигурации продукции, имеющиеся на складе. Индивидуальные конфигурации могут быть заказаны по запросу при минимальном объеме заказа.
| Код заказа | Описание | Наличие товара на складе |
| NTC10K-100K-3950-1-M8-15-SMP | Стандарт: 10K/100K, B3950, ±1%, резьба M8, провод 150 мм, разъем SMP. | Стандартный запас |
| NTC10K-100K-3950-1-M8-30-SMP | 10K/100K, B3950, ±1%, резьба M8, провод 300 мм, разъем SMP | Стандартный запас |
| NTC10K-100K-3950-1-M8-15-BARE | 10K/100K, B3950, ±1%, резьба M8, проволока 150 мм, оголенные концы проволоки | Стандартный запас |
| NTC10K-100K-3950-1-M8-15-JST | 10K/100K, B3950, ±1%, резьба M8, провод 150 мм, разъем JST PH2.0 | Изготовление на заказ |
| NTC10K-100K-3950-1-M6-15-SMP | 10K/100K, B3950, ±1%, резьба M6, провод 150 мм, разъем SMP | Изготовление на заказ |
| NTC10K-NONE-3950-1-M8-15-SMP | Только NTC-термистор (без параллельного резистора), B3950, ±1%, резьба M8, 150 мм, SMP | Изготовление на заказ |
NTC10K-100K-3950-1-M8-15-SMP
Возможные области применения
Серия NTC10K сочетает в себе компактный форм-фактор, высокую точность измерений и разъем SMP с возможностью подключения по принципу «подключи и работай», что позволяет решать широкий спектр задач измерения температуры в различных отраслях промышленности. В таблице ниже приведено краткое описание основных областей применения, рекомендуемых конфигураций и ключевых требований к производительности для каждой из них.
| Сектор приложений | Типичный сценарий использования | Ключевое требование | Рекомендуемая конфигурация. |
| Системы отопления, вентиляции и кондиционирования воздуха (HVAC) и тепловые насосы | Температура хладагента в трубах, температура на входе/выходе воды, показания датчика температуры окружающего воздуха. | Широкий диапазон применения, влагостойкость | М8, 150 мм, СМП |
| Водонагреватели и котлы | Контроль температуры воды в резервуаре, мониторинг дымовых газов, защита от ожогов. | Высокотемпературная силиконовая проволока, герметичное уплотнение. | М8, 150 мм, СМП |
| Управление промышленными процессами | Контроль температуры труб и сосудов, контуры охлаждения | Коррозионная стойкость, степень защиты IP67 | M8, 300 мм, БЕЗ ОРУЖИЯ |
| Автомобили и электромобили | Температура охлаждающей жидкости, терморегулирование батареи, датчик температуры масла. | Вибростойкость, широкий диапазон температур | М8, 150 мм, СМП |
| 3D-печать и аддитивное производство | Контроль температуры нагреваемого слоя и камеры. | Компактный зонд, быстрая реакция | M8, 150 мм, SMP/JST |
| Оборудование для пищевой промышленности и производства напитков | Температура в варочной емкости, охлаждение, пастеризация | Нержавеющая сталь, материалы, безопасные для пищевых продуктов | М8, 150 мм, СМП |
| Солнечные тепловые системы | Температура на выходе из коллектора, стратификация в накопительном баке. | Высокотемпературный силиконовый провод, устойчивый к УФ-излучению. | M8, 300–500 мм, БЕЗ |
| Медицинское и лабораторное оборудование | Контроль температуры в инкубаторе, мониторинг автоклава, управление водяной баней. | Высокая точность, воспроизводимость | М8, 150 мм, СМП |
| Бытовая техника | Температура воды в стиральной машине, посудомоечной машине, кофемашине. | Компактный, недорогой, SMP для легкой сборки. | М8, 150 мм, СМП |
| Возобновляемая энергия / Аккумуляторные системы хранения энергии | Контроль температуры аккумуляторной батареи, тепловая защита инвертора. | Широкий диапазон температур от −40 до +125 °C, быстрое реагирование. | М8, 150 мм, СМП |
Подробности заявки
Системы отопления, вентиляции и кондиционирования воздуха, а также тепловые насосы.
В системах отопления, вентиляции и кондиционирования воздуха терморезисторы NTC являются доминирующей технологией измерения температуры хладагента в трубопроводах, температуры воды на входе и выходе, а также температуры окружающего воздуха. Резьба M8 датчика NTC10K позволяет устанавливать его непосредственно в трубопровод хладагента или воды, а высокотемпературная силиконовая прокладка обеспечивает герметичность. 2-контактный разъем SMP напрямую совместим с большинством коммерческих плат управления системами ОВК, что позволяет быстро заменять датчик на месте без пайки.
Водонагреватели и котлы
Датчик NTC10K используется в бытовых и промышленных водонагревателях, накопительных баках и котельных системах для точного контроля температуры воды, защиты от ожогов и управления энергопотреблением. Резьба M8 является наиболее распространенным размером резьбы для датчиков температуры водонагревателей на китайском и европейском рынках. Рассчитанный на температуру до 200 °C силиконовый провод обеспечивает надежную работу даже в котельных с высокой температурой окружающей среды.
Управление промышленными процессами
В промышленных контурах охлаждения, гидравлических системах, оборудовании для дозирования химических реагентов и технологических трубопроводах датчик NTC10K обеспечивает непрерывный мониторинг температуры для управления технологическими процессами и функций сигнализации. Корпус зонда из нержавеющей стали 304 устойчив к коррозии от воды, слабых кислот и щелочных чистящих средств. Для установок, требующих более длинных проводов до удаленного контроллера или ПЛК, по запросу доступны провода нестандартной длины — 300 мм, 500 мм и более.
Применение в автомобильной и электромобильной промышленности
В автомобильных системах охлаждения, контурах смазки двигателя и системах терморегулирования аккумуляторных батарей электромобилей терморезисторы NTC предпочтительнее термопар благодаря более высокой чувствительности в диапазоне от −40 °C до +125 °C, более низкой стоимости и более простым требованиям к обработке сигнала. Резьба M8 датчика NTC10K совместима со стандартными автомобильными креплениями датчиков, а разъем SMP обеспечивает надежное, виброустойчивое электрическое соединение.
3D-печать и аддитивное производство
В 3D-принтерах FDM датчик NTC10K используется для контроля температуры нагреваемой печатной платформы, обеспечивая точную и равномерную температуру платформы для оптимальной адгезии первого слоя. Резьба M8 позволяет установить датчик непосредственно в резьбовое отверстие на раме платформы или нагревательном блоке. Разъем SMP совместим со многими популярными платами управления 3D-принтеров, а вариант разъема JST PH2.0 доступен для плат, использующих разъемы JST в стандартной комплектации.
Оборудование для пищевой и напиточной промышленности
В промышленном кухонном оборудовании, холодильных системах и оборудовании для пищевой промышленности датчик NTC10K обеспечивает точное измерение температуры для управления технологическими процессами и соблюдения требований безопасности пищевых продуктов. Корпус зонда из нержавеющей стали соответствует требованиям к материалам, пригодным для использования в пищевой промышленности, а силиконовая прокладка обеспечивает гигиеничное и герметичное уплотнение. Датчик подходит для контроля температуры в варочных емкостях, контурах охлажденной воды и системах холодного хранения.
Солнечные тепловые системы
В солнечных тепловых коллекторах с плоскими пластинами и вакуумными трубками для измерения температуры на выходе из коллектора и температуры накопительного бака используются терморезисторы NTC для работы в режиме дифференциального регулятора температуры (DTC). Широкий рабочий диапазон датчика NTC10K (от -40 °C до +125 °C) охватывает весь диапазон рабочих температур солнечных тепловых систем, включая температуры стагнации. Силиконовый проводник устойчив к УФ-излучению и повышенным температурам окружающей среды при наружной установке.
Медицинское и лабораторное оборудование
В лабораторных водяных банях, инкубаторах, автоклавах и медицинском диагностическом оборудовании датчик NTC10K с допуском по сопротивлению ±1% и стабильным значением B обеспечивает точность и воспроизводимость измерений, необходимые для научных и медицинских применений. Компактный зонд M8 может быть установлен в стандартные фитинги лабораторной стеклянной посуды, реакционных сосудов и камер с регулируемой температурой.
Бытовая техника
В стиральных машинах, посудомоечных машинах, кофемашинах и другой бытовой технике терморезисторы NTC с разъемами SMP являются стандартным компонентом для измерения температуры благодаря своей низкой стоимости, компактным размерам и простоте автоматизированной сборки. Стандартный разъем SMP датчика NTC10K совместим с большинством плат управления бытовой техники, а резьба M8 обеспечивает надежную, герметичную установку в водопроводной системе.
Системы хранения энергии на основе аккумуляторов
В литий-ионных аккумуляторных батареях, системах управления батареями (BMS) и крупномасштабных системах хранения энергии терморезисторы NTC используются для контроля температуры элементов, обнаружения теплового разгона и управления скоростью заряда/разряда. Диапазон рабочих температур датчика NTC10K от −40 °C до +125 °C охватывает весь температурный диапазон литий-ионных элементов, а разъем SMP обеспечивает надежное электрическое соединение с низким сопротивлением в цепи управления батареей.
