Датчик температуры с открытым наконечником типа K/J

Термопара TC-K14B — это быстродействующий термоэлемент К-типа, разработанный для применений, где необходимо быстрое и точное измерение температуры. В отличие от обычных термопар в защитной оболочке, TC-K14B имеет открытый сварной шов с минимальной тепловой массой, что позволяет ей обнаруживать изменения температуры за доли секунды. Это делает ее предпочтительным выбором для задач динамического мониторинга температуры в исследовательских, испытательных и промышленных условиях контроля качества.

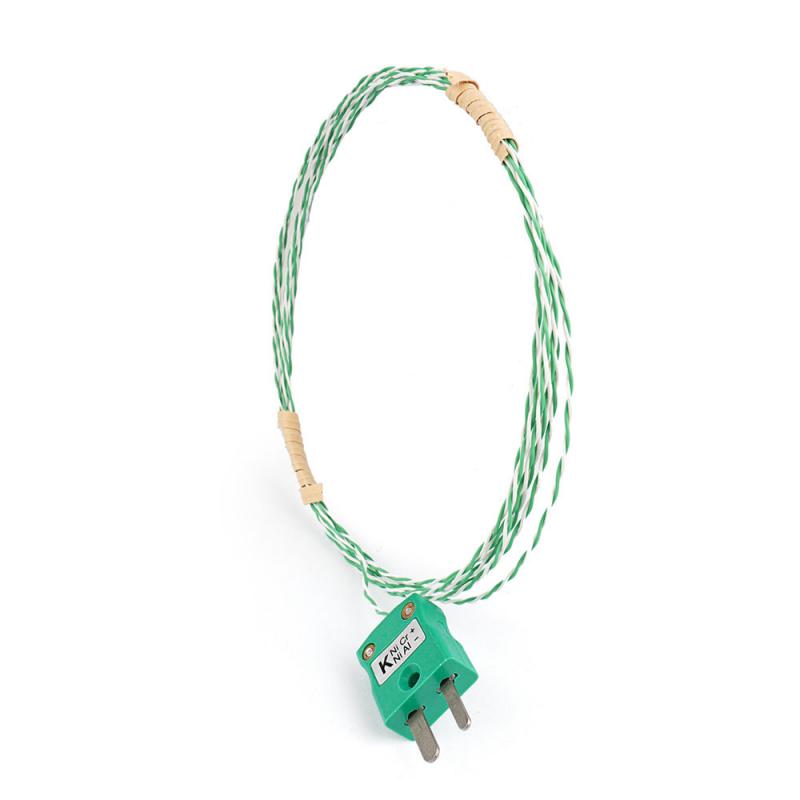

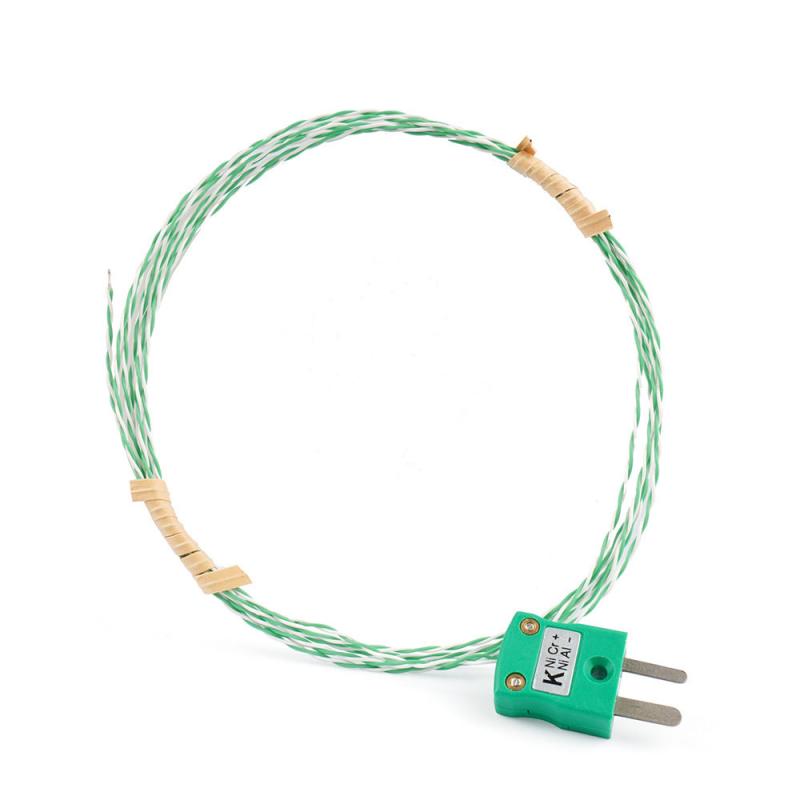

Датчик изготовлен из пары тонких термопарных проводов из хромеля-алюмеля (К-типа), скрученных вместе и изолированных гибкой стекловолоконной оплеткой. Зелено-белая цветовая маркировка проводов соответствует международному стандарту термопар К-типа, обеспечивая четкое определение полярности. Стекловолоконная изоляция обладает превосходной термостойкостью и гибкостью, что позволяет прокладывать датчик в ограниченных пространствах и вокруг сложных геометрических форм без риска повреждения изоляции.

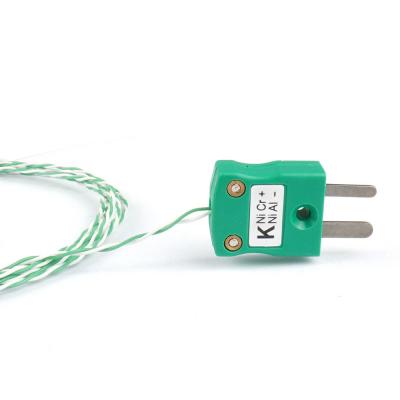

На стороне прибора TC-K14B установлен стандартный миниатюрный быстроразъемный разъем K-типа (зеленый корпус, маркировка «K NiCr+ / NiAl−»), совместимый с широким спектром портативных термометров, регистраторов данных и индикаторов температуры, которые принимают стандартный разъем для миниатюрных термопар IEC 60584 / ANSI. Конструкция «подключи и работай» исключает необходимость полевой проводки, обеспечивая быструю установку и замену датчика без инструментов и специальных знаний.

Длина соединительного провода полностью настраивается, что позволяет адаптировать TC-K14B к установкам, где точка измерения находится на значительном расстоянии от прибора. Являясь частью линейки решений PIDMaxWell для измерения температуры, TC-K14B разработан для бесшовной интеграции с ПИД-регуляторами температуры PIDMaxWell, датчиками температуры и совместимым оборудованием сторонних производителей.

марка:
PIDMaxWell
номер товара.:
TC-K14/J14
оплата:
T.T, Credit Card, Paypal etc, to be negotiate
рыночная цена:
$10
цена:
$5
происхождение продукта:
Made in China
цвет:
Silver, blue
минимальный заказ:
10 PCS
Вес изделия:
0.1kg
Время выполнения:
14 days after payment confirmed

запрос сейчас

Основные характеристики

Быстрое время отклика	Открытый сварной шов и тонкий термопарный провод минимизируют тепловую инерцию, обеспечивая практически мгновенную реакцию на изменения температуры. Это делает TC-K14B идеальным для измерения быстро меняющихся температур в динамических процессах.
Дизайн открытого соединения	Наконечник с приваренным валиком обеспечивает прямой контакт с измеряемой средой, что максимизирует теплопередачу и скорость отклика. Эта конструкция оптимизирована для измерения температуры воздуха, газа и поверхности, где скорость является основным требованием.
Миниатюрный быстроразъемный соединитель	Стандартный миниатюрный K-образный разъем IEC 60584 / ANSI (зеленый) обеспечивает быстрое подключение и отключение от совместимых приборов без использования инструментов. Поляризованная конструкция предотвращает неправильное подключение, защищая как датчик, так и прибор.
Гибкий провод из стекловолокна	Зелено-белый провод с изоляцией из стекловолокна, выполненный в виде витой пары, легкий, гибкий и устойчивый к высоким температурам, что позволяет легко прокладывать его в стесненных условиях и вокруг сложных геометрических форм без риска повреждения изоляции.
Регулируемая длина соединительного провода	Длина соединительного провода может быть задана в соответствии с любыми требованиями применения, от коротких настольных конфигураций до длинных участков между точкой измерения и прибором.
Стандартная совместимость с K-типом	Будучи стандартной термопарой К-типа, TC-K14B совместима практически со всеми приборами для измерения температуры К-типа, включая портативные термометры, регистраторы данных, ПИД-регуляторы и датчики температуры.
Легкий и портативный	Компактная и легкая конструкция делает TC-K14B удобным для переноски и развертывания в полевых условиях, что позволяет выполнять задачи мобильного измерения температуры и контроля.

Технические характеристики

В приведенной ниже таблице обобщены основные технические параметры быстродействующей термопары TC-K14B.

Возможны нестандартные длины и конфигурации соединительных проводов; по вопросам, касающимся нестандартных требований, пожалуйста, свяжитесь с PIDMaxWell.

Параметр	Ценить
Номер модели	TC-K14B
Тип термопары	K-типа (хромель-алюмель)
Тип соединения	Открытый сварной шов (голый кончик)
Диапазон температур	от -50°C до 250°C (от -58°F до 482°F)
Точность	±1°C или ±0,75% от показания (в зависимости от того, что больше), согласно IEC 60584 Класс 1
Время отклика	< 0,5 секунды (типично, в безветренную погоду)
Изоляция свинцового провода	Плетеная оплетка из стекловолокна (зелено-белая, витая пара)
Калибр свинцовой проволоки	Тонкий провод (типичный диаметр термопары 0,2 мм)
Длина выводного провода	Возможность индивидуальной настройки (стандартные размеры: 1000 мм, 2000 мм, 3000 мм)
Тип разъема	Миниатюрный быстроразъемный штекер К-типа (стандарт IEC 60584 / ANSI)
Цвет корпуса разъема	Зеленый (стандарт типа К)
Маркировка полярности разъема	NiCr+ (положительный) / NiAl− (отрицательный)
Материал разъема	Корпус из высокотемпературного термопластика, штифты из нержавеющей стали.
Выходной сигнал	ЭДС термопары (милливольт)
Согласие	Стандарт IEC 60584 / ANSI MC96.1 для термопар типа K

Инструкция по установке и использованию

Размещение перекрестка:

Для точного измерения температуры убедитесь, что открытый контактный участок шарика находится в непосредственном контакте с измеряемой поверхностью или средой или в непосредственной близости от нее. Избегайте контакта шарика с любой поверхностью, кроме предполагаемой точки измерения, так как это может привести к ошибкам измерения.

Полярность разъема:

Миниатюрный K-образный разъем имеет поляризацию и фиксируется ключом для предотвращения неправильного подключения. Всегда подключайте зеленый (положительный, NiCr+) и белый (отрицательный, NiAl−) провода к соответствующим клеммам прибора. Обратная полярность приведет к неверным показаниям температуры.

Прокладка соединительных проводов:

Избегайте прокладки соединительного провода в непосредственной близости от высоковольтных кабелей или сильных электромагнитных полей, так как это может внести помехи в сигнал термопары. По возможности используйте экранированный удлинительный провод для длинных участков в условиях сильных электрических помех.

Температурные пределы:

Термопара TC-K14B рассчитана на использование при температуре до 250°C. Превышение этой температуры может повредить изоляцию из стекловолокна и миниатюрный разъем. Для применения при более высоких температурах, пожалуйста, обратитесь к термопаре с керамической оболочкой TC-K8 или свяжитесь с компанией PIDMaxWell для получения подходящей альтернативы.

Умение обращаться:

Тонкий провод термопары очень хрупкий, поэтому с ним следует обращаться осторожно, чтобы избежать перегибов, резких изгибов или механических повреждений вблизи открытого контакта. Перед каждым использованием проверяйте датчик, чтобы убедиться в целостности контакта и изоляции.

Код заказа TC-K14B позволяет легко указать конфигурацию датчика. Основной настраиваемый параметр — длина соединительного провода. Для варианта J-типа с миниатюрным разъемом эквивалентной моделью является TC-J14B. Изготовление проводов нестандартной длины и специальные конфигурации доступны по запросу — пожалуйста, свяжитесь с PIDMaxWell, сообщив о ваших конкретных требованиях.

Параметр

Параметры

Длина выводного провода (мм)

1000 = 1000 мм (1 метр)

2000 = 2000 мм (2 метра)

3000 = 3000 мм (3 метра)

(Возможна индивидуальная длина по запросу)

Пример кода заказа

Тип термопары	K-типа (хромель-алюмель)
Код модели	К14Б
Тип соединения	Открытый сварной шов (быстрое реагирование)
Длина выводного провода	2000 мм (2 метра)
Изоляция свинцового провода	Плетеная из стекловолокна пара витых нитей
Разъем	Миниатюрный быстроразъемный штекер К-типа (зеленый)

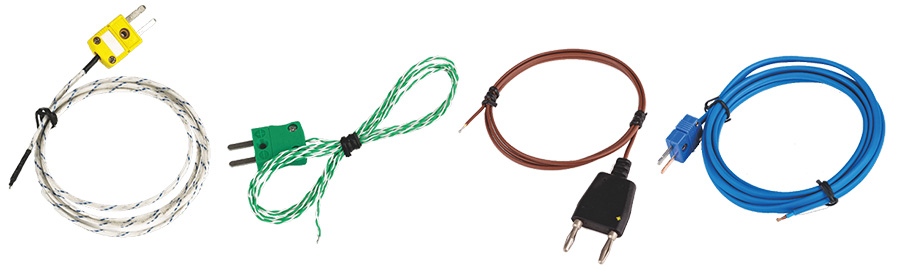

TC-K14-A / TC-J14-A

TC-K14-B / TC-J14-B

TC-K14-C / TC-J14-V

TC-K14-D / TC-J14-D

Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя. TC-K14/TC-J14

Каталог TC-K14

Возможные области применения

Благодаря сочетанию быстрого времени отклика, гибкого провода и миниатюрного разъема, работающего по принципу «подключи и работай», датчик TC-K14B отличается исключительной универсальностью. Он хорошо подходит для любых задач, где требуется быстрое и точное измерение температуры, а также где ценится удобство быстроразъемного соединения. В следующих разделах описаны основные области применения этого датчика.

Системы отопления, вентиляции и кондиционирования воздуха, а также холодильные системы.	Прибор TC-K14B широко используется при вводе в эксплуатацию, обслуживании и диагностике систем отопления, вентиляции и кондиционирования воздуха (ОВК). С его помощью специалисты могут быстро измерять температуру воздуха в подающих и обратных воздуховодах, проверять работоспособность конденсатора и испарителя, подтверждать калибровку термостата и диагностировать неисправности системы. Быстрое время отклика позволяет осуществлять мониторинг изменений температуры в режиме реального времени в зависимости от состояния системы.
Термотестирование электроники и печатных плат	В производстве электроники и научно-исследовательских работах прибор TC-K14B может использоваться для проверки температуры перехода компонентов, оценки эффективности радиаторов, картирования температурных градиентов на печатных платах и проверки конструкций систем теплоотвода. Тонкий провод и небольшой шарик позволяют точно позиционировать прибор на небольших компонентах, не нарушая тепловую среду.
Научно-исследовательские лаборатории	Быстрое реагирование и гибкая конструкция датчика TC-K14B значительно повышают эффективность исследовательских приложений, требующих быстрых и точных данных о температуре. Датчик может использоваться в экспериментах в аэродинамической трубе, исследованиях горения, характеризации материалов и в любых экспериментальных установках, где измерение переходных температур имеет решающее значение для качества данных.
Оборудование для предприятий общественного питания и кейтеринга	Прибор TC-K14B подходит для проверки температуры поверхности кухонного оборудования, жарочных поверхностей, конфорок и поверхностей для подогрева пищи, чтобы обеспечить соответствие требованиям безопасности пищевых продуктов. Быстрое реагирование позволяет оперативно проводить выборочную проверку на нескольких поверхностях, не дожидаясь стабилизации показаний датчика.
Автомобильная и автоспортивная диагностика	Автомобильные техники и инженеры автоспорта используют быстродействующие термопары для контроля температуры компонентов двигателя, температуры выпускного коллектора, температуры тормозных дисков и температуры поверхности шин. Быстрое реагирование термопары TC-K14B позволяет точно измерять температуру, которая быстро изменяется во время динамической работы.
Промышленный контроль качества и валидация процессов.	В производственных условиях TC-K14B обеспечивает быструю проверку температуры на производственных линиях, контроль качества в процессе производства и квалификацию оборудования. Быстроразъемный разъем позволяет быстро перемещать датчик между точками измерения, повышая производительность при многоточечном контроле.
Переработка пластмасс и резины	Для контроля температуры пресс-формы, температуры цилиндра экструдера и температуры поверхности материала в процессе обработки пластмасс и резины необходимы быстрые и точные измерения. Прибор TC-K14B обеспечивает необходимую скорость отклика для обнаружения колебаний температуры, которые могут повлиять на качество продукции.
Приложения для образования и обучения	Датчик TC-K14B — отличное решение для учебных лабораторий и учебных центров, позволяющее студентам получить практический опыт измерения температуры с помощью термопар. Прочная, но простая конструкция и стандартный разъем облегчают интеграцию с учебными системами сбора данных и портативными термометрами.
