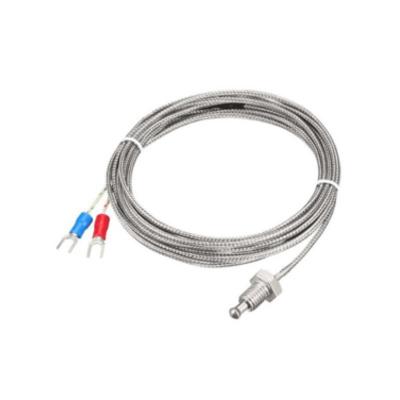

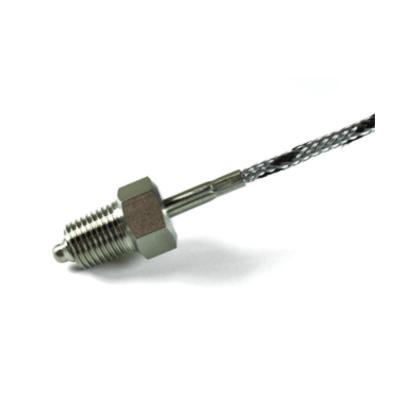

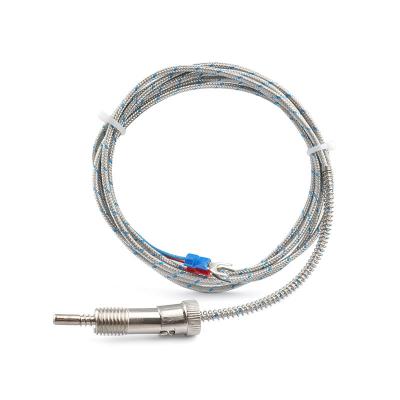

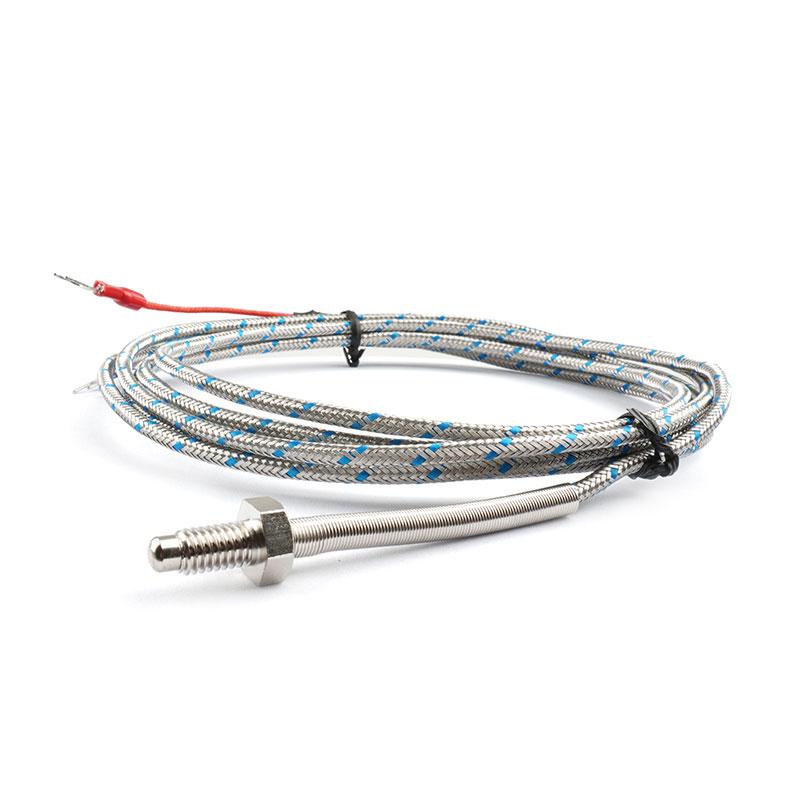

Термопара с резьбовым соплом серии TC-K1 / TC-J1 / TC-T1 представляет собой компактное, надежное и универсальное решение для измерения температуры, предназначенное для непосредственной установки в резьбовые патрубки машин, трубопроводов и технологического оборудования. Используя хорошо известный эффект Зеебека — явление, при котором два разнородных металлических проводника, соединенных одним концом, генерируют измеримую электродвижущую силу (ЭДС), пропорциональную разности температур между горячим и холодным (эталонным) спаями — этот датчик обеспечивает надежные показания температуры в реальном времени в широком диапазоне рабочих температур.
Разработанная для сложных промышленных условий, серия TC-K1 / TC-J1 / TC-T1 имеет полностью резьбовой корпус из нержавеющей стали, обеспечивающий надежную и герметичную установку в стандартные метрические (M6, M8) и трубные резьбовые (1/4 NPT, 1/4 BSP) фитинги. Датчик доступен в трех международно признанных калибровках термопар — тип K (хромель/алюмель), тип J (железо/константан) и тип T (медь/константан) — для удовлетворения широкого спектра требований к измерению температуры. Материал, длина и тип соединения проводников полностью настраиваются, что делает эту серию идеальным выбором для OEM-интеграторов и системных проектировщиков, ищущих готовый к использованию компонент термочувствительного датчика.
марка:
PIDMaxWellномер товара.:
TC-K1/J1/T1оплата:
T.T, Credit Card, Paypal etc, to be negotiateрыночная цена:
$5цена:
$10происхождение продукта:
Made in Chinaцвет:
Silver, white, blueминимальный заказ:
10 PCSВес изделия:
0.1kgВремя выполнения:
14 days after payment confirmedОсновные характеристики
Многократная калибровка термопар: В стандартной комплектации доступны датчики типов K, J и T. Тип датчика выбирается при оформлении заказа в соответствии с целевым диапазоном температур и требованиями к применению.
Настраиваемая резьба: Поддерживаются резьбовые соединения типов M6, M8, 1/4 NPT и 1/4 BSP, что обеспечивает совместимость с максимально широким спектром существующего оборудования и технологических соединений.
Гибкие варианты соединительных проводов: Доступны провода из нержавеющей стали в оплетке, силикона, стекловолокна и ПТФЭ (тефлона), что позволяет датчику работать в условиях высоких температур окружающей среды, воздействия химических веществ или механического истирания.
Конфигурации заземленных и незаземленных соединений: Предлагаются как заземленные (GD), так и незаземленные типы соединений. Заземленные соединения обеспечивают более быструю тепловую реакцию, в то время как незаземленные соединения обеспечивают электрическую изоляцию между чувствительным элементом и оболочкой.
Конструкция из нержавеющей стали: Корпус зонда и фитинга изготавливаются из нержавеющей стали марок 304, 316 или 310, а также из латуни или алюминия, в зависимости от требований к коррозионной стойкости и температурному режиму применения.
Длина соединительного провода полностью настраивается: Длина провода может варьироваться от 500 мм до нескольких метров, что подходит для установок, где точка измерения расположена на значительном расстоянии от панели управления или системы сбора данных.
Технические характеристики
| Параметр | TC-K1 (Тип K) | TC-J1 (Тип J) | TC-T1 (Тип T) |
| Тип термопары | K (хромель / алюмель) | J (Железо / Константан) | Т (медь / константан) |
| Диапазон температур | от −200 °C до +1372 °C | от 0 °C до +760 °C | от −200 °C до +350 °C |
| Класс точности | Класс 1 / Класс 2 (IEC 60584) | Класс 1 / Класс 2 (IEC 60584) | Класс 1 / Класс 2 (IEC 60584) |
| Зонд / Материал корпуса | 304 / 316 / 310 SS, латунь, алюминий | 304 / 316 / 310 SS, латунь, алюминий | 304 / 316 / 310 SS, латунь, алюминий |
| Параметры потока | M6, M8, 1/4 NPT, 1/4 BSP | M6, M8, 1/4 NPT, 1/4 BSP | M6, M8, 1/4 NPT, 1/4 BSP |
| Тип соединения | Заземлённый / Незаземлённый | Заземлённый / Незаземлённый | Заземлённый / Незаземлённый |
| Материал для свинцовой проволоки | SS / Силикон / FG / PTFE | SS / Силикон / FG / PTFE | SS / Силикон / FG / PTFE |
| Длина выводного провода | Возможность индивидуальной настройки (500–10 000+ мм) | Возможность индивидуальной настройки (500–10 000+ мм) | Возможность индивидуальной настройки (500–10 000+ мм) |
| Выходной сигнал | ЭДС термопары (мВ) | ЭДС термопары (мВ) | ЭДС термопары (мВ) |
| Соответствие стандартам | IEC 60584, ANSI MC96.1 | IEC 60584, ANSI MC96.1 | IEC 60584, ANSI MC96.1 |
| Степень защиты IP | Степень защиты IP65 (стандарт) | Степень защиты IP65 (стандарт) | Степень защиты IP65 (стандарт) |
| Свойство | Тип К | Тип J | Тип Т |
| Положительный проводник | Хромель (никель-хром) | Железо (Fe) | Медь (Cu) |
| Отрицательный проводник | Алюмель (никель-алюминий) | Константан (Cu-Ni) | Константан (Cu-Ni) |
| Типичный диапазон | от −200 до +1372 °C | от 0 до +760 °C | от −200 до +350 °C |
| Чувствительность (приблизительно) | ~41 мкВ/°C | ~51 мкВ/°C | ~43 мкВ/°C |
| Наиболее подходит для | Высокотемпературные промышленные процессы | Промышленные процессы среднего уровня | Применение в криогенных и пищевых условиях |
| Окислительная атмосфера | Отличный | Низкий уровень (железо окисляется при температуре >500 °C) | Хорошо (ниже 300 °C) |
| Уменьшение атмосферы | Хороший | Отличный | Хороший |
| Код | Материал | Максимальная непрерывная температура. | Основные характеристики |
| SS | Плетеная нержавеющая сталь | ~800 °C (внешняя оболочка) | Превосходная механическая защита, износостойкость и маслостойкость. |
| СИЛИ | силиконовая резина | от −60 °C до +200 °C | Гибкий, безопасный для пищевых продуктов, влагостойкий, с широким температурным диапазоном. |
| ФГ | Теплоизоляция из стекловолокна | До +482 °C | Высокая термостойкость, низкая теплопроводность |
| ТФ | ПТФЭ (тефлон) | от −73 °C до +260 °C | Химическая инертность, антипригарные свойства, превосходные диэлектрические характеристики. |
Почему стоит выбрать Maxwell?
Компания Maxwell Automation (Xiamen) Limited — ведущий производитель и экспортер продукции для промышленной автоматизации и измерения температуры, головной офис которой расположен в городе Сямэнь, провинция Фуцзянь, Китай. Обладая более чем десятилетним опытом в проектировании и производстве термопар, терморезисторов, ПИД-регуляторов температуры, твердотельных реле и датчиков температуры, компания Maxwell предлагает:
В сериях TC-K1 / TC-J1 / TC-T1 используется структурированный код заказа, позволяющий клиентам указывать все ключевые параметры конфигурации в одной буквенно-цифровой строке. Формат кода заказа следующий:
Разбор кода
| Позиция | Поле | Код | Описание |
| Тип термопары | Калибровка датчика | К1 | Термопара типа К (хромель/алюмель) |
| J1 | Термопара типа J (железо/константан) | ||
| Т1 | Термопара типа Т (медь/константан) | ||
| ① Диаметр зонда | Внешний диаметр зонда | Н | Не подходит для данного датчика с винтовым корпусом. |
| ② Длина зонда | Длина введения | Н | Не подходит для данного датчика с винтовым корпусом. |
| ③ Винтовой тип | форма нити | М6 | метрическая резьба M6 |
| М8 | метрическая резьба M8 | ||
| 1/4 BSP | Резьба 1/4 BSP (британский стандарт для труб) | ||
| 1/4NPT | Резьба 1/4 NPT (National Pipe Taper) | ||
| ④ Длина выводного провода | Длина проволоки в мм | 2000 | Провод длиной 2000 мм (2 м) |
| 3000 | Провод длиной 3000 мм (3 м) | ||
| 5000 | 5000 мм (5 м) соединительный провод | ||
| Обычай | По запросу может быть указана любая длина. | ||
| ⑤ Материал выводного провода | Изоляция / оболочка | SS | Плетеная проволока из нержавеющей стали |
| СИЛИ | силиконовый провод | ||
| ФГ | Провод с изоляцией из стекловолокна | ||
| ТФ | проволока из ПТФЭ (тефлона) | ||
| ⑥ Тип соединения | Конфигурация горячего соединения | ГД | Заземлённый узел |
| UGD | Незаземлённый узел |
Нажмите на ссылку ниже, чтобы скачать каталог и руководство пользователя.
TC-K1/J1/T1
Возможные области применения
Компактный форм-фактор с винтовым креплением и широкие возможности индивидуальной настройки серий TC-K1 / TC-J1 / TC-T1 делают их подходящими для исключительно широкого спектра промышленных, коммерческих и OEM-приложений. В следующей таблице представлен обзор основных сегментов рынка и рекомендуемых конфигураций датчиков.
| Сектор приложений | Рекомендуемый тип | Рекомендуемая тема | Рекомендуемый провод | Примечания |
| Переработка пластмасс и резины (литье под давлением, экструзия) | К1,Дж1 | М6,М8 | СС/ФГ | Прямая установка в ствол, сопло или коллектор горячего канала. |
| Переработка пищевых продуктов и напитков (пастеризация, ферментация) | Т1 | М6,М8 | СИЛИ | Пищевая силиконовая проволока; превосходная точность при низких температурах. |
| Системы отопления, вентиляции и кондиционирования воздуха (HVAC) и автоматизация зданий (котлы, теплообменники) | К1,Дж1 | 1/4 NPT, 1/4 BSP | СС,СИЛИ | Совместим со стандартными фитингами для труб систем отопления, вентиляции и кондиционирования. |
| Промышленное отопительное оборудование (печи, обжиговые камеры, плавильные печи) | К1 | M8, 1/4 NPT | СС, ФГ | Диапазон рабочих температур до +1372 °C; проволока из нержавеющей стали для работы при высоких температурах окружающей среды. |
| Автомобильные и двигателестроительные испытания (температура выхлопных газов, охлаждающей жидкости, масла) | К1,Дж1 | М6,М8 | SS | Совместим со стандартными автомобильными креплениями для датчиков. |
| Химическая и нефтехимическая промышленность (реакторы, трубопроводы) | К1,Дж1 | 1/4 NPT, 1/4 BSP | ТФ,СС | Корпус из нержавеющей стали 316 для защиты от хлора; проволока из ПТФЭ для защиты от воздействия химических веществ. |
| Производство полупроводников и электроники (печи оплавления припоя, поверхностный монтаж) | К1 | М6 | ФГ | Для предотвращения земляных петель рекомендуется использовать незаземлённые соединения. |
| Упаковочное оборудование (термозапайка, термоусадочная пленка) | К1,Дж1 | М6,М8 | СС,СИЛИ | Управление с обратной связью с использованием ПИД-регуляторов Максвелла. |
| Медицинское и лабораторное оборудование (автоклавы, инкубаторы) | Т1 | М6 | СИЛИ | Высокая точность в диапазоне 0–200 °C; биосовместимая силиконовая проволока. |
| 3D-печать и аддитивное производство (печатная платформа FDM, нагревательный элемент) | К1 | М6 | ФГ,ТФ | Совместим со стандартными платами управления 3D-принтеров. |
Подробности заявки
Переработка пластмасс и резины
В машинах для литья под давлением, экструзии и выдувного формования точный контроль температуры расплава имеет решающее значение для качества продукции и оптимизации времени цикла. Датчики серии TC-K1 / TC-J1 обычно ввинчиваются непосредственно в цилиндр, сопло или горячеканальный коллектор машин для литья под давлением, где их компактный винтовой корпус обеспечивает надежное герметичное уплотнение от расплавов полимеров под высоким давлением. Датчики типа K предпочтительны для высокотемпературных конструкционных полимеров (например, PEEK, PPS), в то время как датчики типа J хорошо подходят для стандартных товарных смол (например, PP, PE, ABS).
Переработка пищевых продуктов и напитков
Датчик TC-T1 (тип T) особенно хорошо подходит для применения в пищевой промышленности благодаря своей превосходной точности в диапазоне низких и средних температур (от -200 °C до +350 °C) и совместимости с безопасным для пищевых продуктов силиконовым проводом. Области применения включают пастеризационные емкости, варочные котлы, ферментационные резервуары, мониторинг холодильных камер и управление системами охлаждения. Резьба M6 или M8 позволяет устанавливать датчик непосредственно в сантехнические фитинги или технологические трубопроводы.
Системы отопления, вентиляции, кондиционирования и автоматизации зданий.
В системах отопления, вентиляции и кондиционирования воздуха датчики TC-K1 / TC-J1 / TC-T1 могут устанавливаться в стенки воздуховодов, теплообменники, выходы дымовых газов котлов и трубопроводы охлажденной воды для обеспечения непрерывной обратной связи по температуре с системами управления зданием (BMS). Варианты резьбы 1/4 NPT и 1/4 BSP обеспечивают совместимость со стандартными фитингами для труб HVAC, используемыми на рынках Северной Америки и Европы соответственно.
Промышленное отопительное оборудование
Печи, обжиговые камеры и камеры термообработки полагаются на точное измерение температуры для обеспечения повторяемости процесса и гарантии качества продукции. Датчик TC-K1 (тип K) с верхним рабочим пределом +1372 °C является стандартным выбором для высокотемпературного промышленного нагревательного оборудования. Вариант с оплеткой из нержавеющей стали обеспечивает дополнительную защиту от повышенных температур окружающей среды, обычно встречающихся вблизи промышленных печей и обжиговых камер.
Испытания автомобилей и двигателей
В испытательных стендах для двигателей, динамометрах и системах терморегулирования транспортных средств для контроля температуры охлаждающей жидкости, температуры выхлопных газов (EGT), температуры масла и температуры всасываемого воздуха используются ввинчиваемые термопары. Варианты резьбы M6 и M8 напрямую совместимы со стандартными креплениями автомобильных датчиков, а конфигурация с заземленным соединением обеспечивает быструю тепловую реакцию, необходимую для динамических испытаний двигателя.
Химическая и нефтехимическая переработка
В химических реакторах, дистилляционных колоннах, теплообменниках и трубопроводных системах серия TC-K1 / TC-J1 обеспечивает надежное измерение температуры в агрессивных технологических средах. Вариант корпуса из нержавеющей стали 316 обеспечивает повышенную устойчивость к средам, содержащим хлориды, и кислым технологическим жидкостям. Вариант с проводом из ПТФЭ (TF) рекомендуется для установок, где провод может подвергаться воздействию химических брызг или паров.
Производство полупроводников и электроники
В печах для пайки оплавлением, машинах для волновой пайки и оборудовании для производства полупроводников точный температурный профиль имеет важное значение для контроля процесса и повышения выхода продукции. Широкий температурный диапазон и быстрое время отклика датчика TC-K1 (тип K) делают его предпочтительным выбором для этих применений. Конфигурация с незаземленным переходом обычно используется для предотвращения контуров заземления, которые могут создавать помехи для чувствительного электронного измерительного оборудования.
Упаковочное оборудование
Для термосварочных, термоусадочных и формовочно-наполнительно-запаечных машин требуется точный контроль температуры запаечных планок и нагревательных элементов. Датчики TC-K1 / TC-J1 могут быть установлены непосредственно в запаечные губки или нагревательную плиту, обеспечивая замкнутый контур обратной связи по температуре для ПИД-регулятора машины. Собственная линейка ПИД-регуляторов температуры Maxwell полностью совместима с сериями TC-K1 / TC-J1 / TC-T1, предлагая комплексное интегрированное решение для терморегулирования.
Медицинское и лабораторное оборудование
Высокая точность и превосходная воспроизводимость датчика TC-T1 (тип T) в диапазоне температур от 0 °C до +200 °C делают его предпочтительным датчиком для автоклавов, инкубаторов, лабораторных печей и стерилизационного оборудования. Для медицинских применений рекомендуется вариант с силиконовым проводником (SILI) благодаря его биосовместимости и простоте очистки.
3D-печать и аддитивное производство
В 3D-принтерах, работающих по технологии FDM (Fused Deposition Modelling), для контроля температуры нагреваемой печатной платформы и нагревательного элемента используются ввинчиваемые термопары. Резьба M6 является наиболее распространенным размером резьбы, используемым в настольных и промышленных FDM-принтерах, а совместимость датчика TC-K1 со стандартными входами для термопар на большинстве плат управления 3D-принтеров делает его популярным вариантом для модернизации.
TT-501
Преобразователь температуры полевого монтажа с локальным дисплеем
TC-K2,J2,T2,E2
Термопара зондового типа K/J с технологическими фитингами.
TC-K6/J6
Подпружиненный регулируемый термоэлемент типа K/J
TC-K7/J7
Подпружиненный нерегулируемый штыковой датчик типа K/J
TC-K8/J8
Термопара с керамическим корпусом и соединительной коробкой

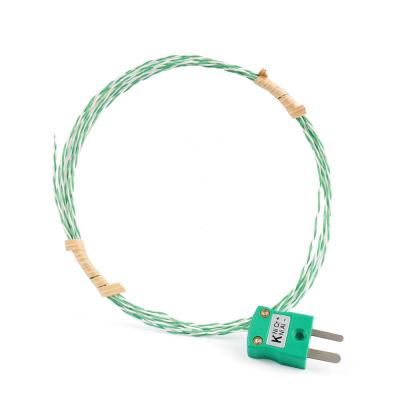

TC-K14/J14
