Сенсорный кнопочный усовершенствованный ПИД-регулятор

Надежный и универсальный терморегулятор с 3-летней гарантией. Модульная конструкция позволяет устанавливать модуль в соответствии с требованиями заказчика. Сенсорная кнопка управления, прочная и долговечная. Универсальный вход, работает с терморезисторами (TC/RTD) и аналоговыми входами. Различные выходы, такие как реле, твердотельные реле (SSR), 4-20 мА, 0-10 В, частота дискретизации 250 мс. Степень защиты IP67 при наличии водонепроницаемой прокладки. Сверхнизкое энергопотребление, очень малый температурный дрейф, хорошо видимый светодиодный дисплей, доступны различные цветовые варианты: белый/зеленый или красный/желтый.

марка:
PIDMaxWell
номер товара.:
MAU90 Series
оплата:
T.T, Paypal Credit card
цвет:
Grey
товарный запас:
500
минимальный заказ:
1
Вес изделия:
0.25
Время выполнения:
7 working days after payment

запрос сейчас

Усовершенствованный ПИД-регулятор с сенсорной кнопкой MAU90

Главная особенность

● Входной сигнал использует точную и стабильную цифровую систему калибровки, поддерживающую различные характеристики термопар и терморезисторов, с максимальным разрешением 0,01 °C.
● Алгоритм нечеткой логики, очень ограниченное перерегулирование и недорегулирование.
● Совершенно новая емкостная сенсорная кнопка, очень удобная в использовании, со звуковым откликом при нажатии.
● Отсутствие открытых пространств по всей поверхности корпуса контроллера, подходит для эксплуатации в сложных условиях с высокой запыленностью и влажностью.
● Модульная конструкция позволяет заказчику легко настраивать вход и выход в зависимости от области применения.
● Яркий модульный светодиодный дисплей, легко читается даже при ярком солнечном свете.
● Имеет функции защиты от ударов молнии и случайного подключения к источнику питания 380 В переменного тока (до 60 секунд).
● Гарантия 3 года, соответствует стандартам CE и RoHS.

1. Входы и диапазон

Термопара	K(-100~+1300℃), S(0~1700℃), R(0~1700℃), T(200~+390℃), E(0~1000℃), J(0~1200℃), B(600~1800℃)N(0~1300℃), WRe3-WRe25(0~2300℃), WRe5-WRe26(0~2300℃)
РТД	PT100 (-200~+800℃), Cu50 (-50~+150℃)
мВ Аналоговый сигнал	0~75 мВ, 0~20 мВ, 0~100 мВ, 0~60 мВ, 0~500 мВ, 100~500 мВ, 1~5 В, 0~5 В, 0~10 В, 2~+10 В, 0~20 В
мА Аналоговый сигнал	4~20 мА, 0~20 мА
Резистивный	0~80 Ом, 0~400 Ом
Пользовательский ввод	Другие входные сигналы, такие как PT1000 и Ni100, необходимо изготавливать на заказ.

2. Выходы

Релейный выход	Релейный выход, нормально разомкнутый + нормально замкнутый, 5 А/250 В переменного тока, управляющий контактор переменного тока или промежуточные реле.
Выход твердотельного реле (SSR Drive)	Для управления твердотельным реле используется импульсный сигнал 12 В постоянного тока/50 мА.
Выход 4-20 мА	Для управления такими устройствами, как тиристорные стабилизаторы напряжения.
Выход 0-20 мА	Для управления устройством требуется управляющий сигнал 0-20 мА.
Выход 0-10 В постоянного тока	Для питания таких устройств, как инвертор переменного тока.
Однофазный тиристорный триггерный выход с переходом через ноль	предназначен для запуска двунаправленных тиристоров (5–500 А) или двух антипараллельных однонаправленных тиристоров.
Однофазный тиристорный выход с фазовым сдвигом	Предназначен для запуска двунаправленных тиристоров на 5–500 А или двух антипараллельных однонаправленных тиристоров.
Трехфазный тиристорный триггерный выход с переходом через ноль	Каждый канал способен запускать двунаправленный тиристор на 5–500 А или два антипараллельных однонаправленных тиристора.

3. Источник питания

стандарт переменного тока	100-240 В переменного тока, 50/60 Гц
DC опционально	24 В постоянного/переменного тока, опционально

4. Общие технические характеристики

Линейный диапазон входного сигнала	-9990~+30000 с десятичными знаками, задается конечным пользователем.
Точность измерения	0,25% от полной вязкости ± 0,1℃
Разрешение экрана	0, 0.0, 0.00, 0.000, максимум 0.000 для аналоговых входов, максимум 0.00 для входов термопар.
Температурный дрейф	≤0,03%FS/℃
Время отбора проб	250 мс
Режим управления	Выбираемый режим управления: NPID, APID, ВКЛ/ВЫКЛ.
Изоляция	Силовые клеммы, контакты реле и сигнальные клеммы: напряжение между ними ≥2300 В постоянного тока; между взаимно изолированными низковольтными сигнальными клеммами: ≥600 В постоянного тока.
Потребление электроэнергии	≤5 Вт, очень низкое потребление.
Операционная среда	Температура: от -30 до +75°C; Влажность: ≤90% относительной влажности.

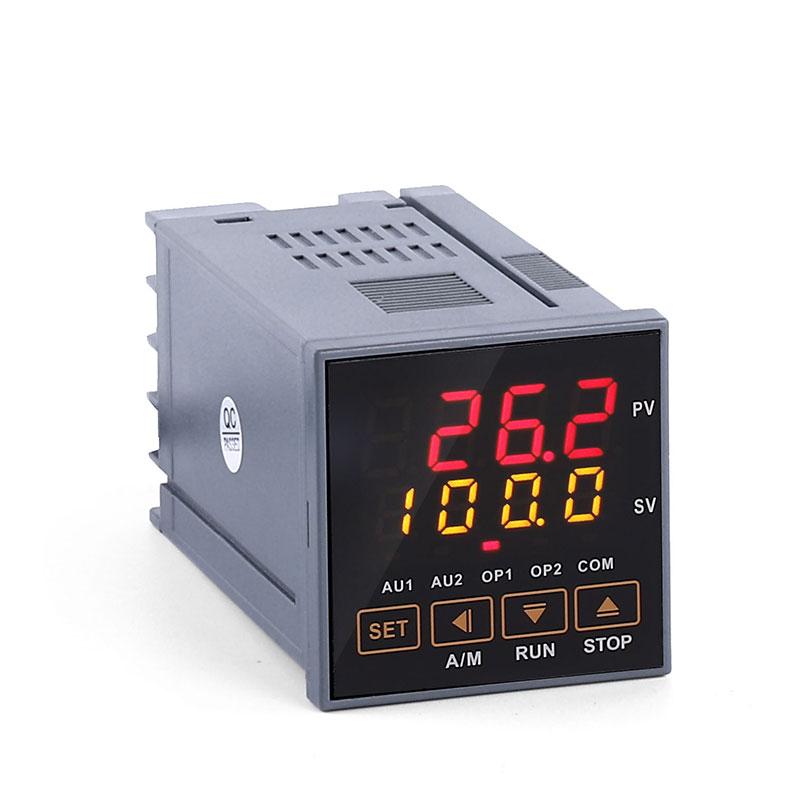

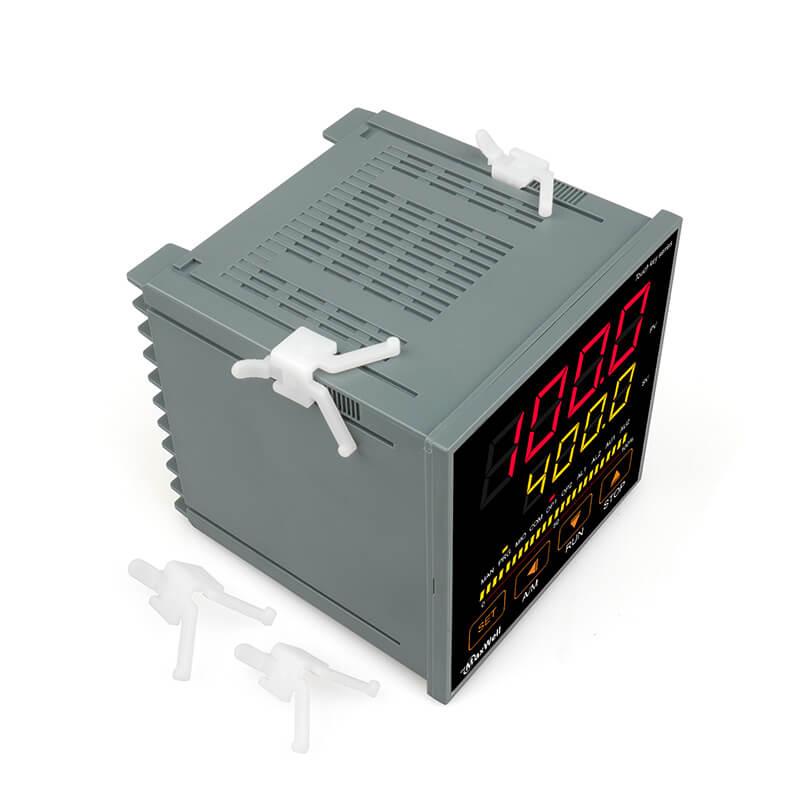

Размер панели	96 мм96 мм (1/4 DIN), 48 мм48 мм (1/16 DIN), 48 мм96 мм (вертикальный) (1/8 DIN), 96 мм48 мм (горизонтальный) (1/8 DIN), 72 мм*72 мм (3/16 DIN)
Размер выреза в панели	92×92 мм, 44×92 мм, 92×44 мм, 68×68 мм, 44×44 мм
Отображать	Графическое отображение на барной стойке доступно для всех размеров, кроме 48 мм*48 мм; варианты отображения: белый+зеленый, желтый+красный.
Коммуникация	Modbus RS-485 (опционально), поддержка кодов функций чтения 0x03, записи 0x06, 0x10.
Единица измерения температуры	Цельсий или Фаренгейт (настраиваемый режим)
Количество сигналов тревоги	Дополнительно можно установить максимум 4 сигнализации.
IP-рейтинги	Доступна водонепроницаемая прокладка для трансформаторов размером 48 мм96 мм, 96 мм48 мм, 96 мм*96 мм, с классом защиты IP67.

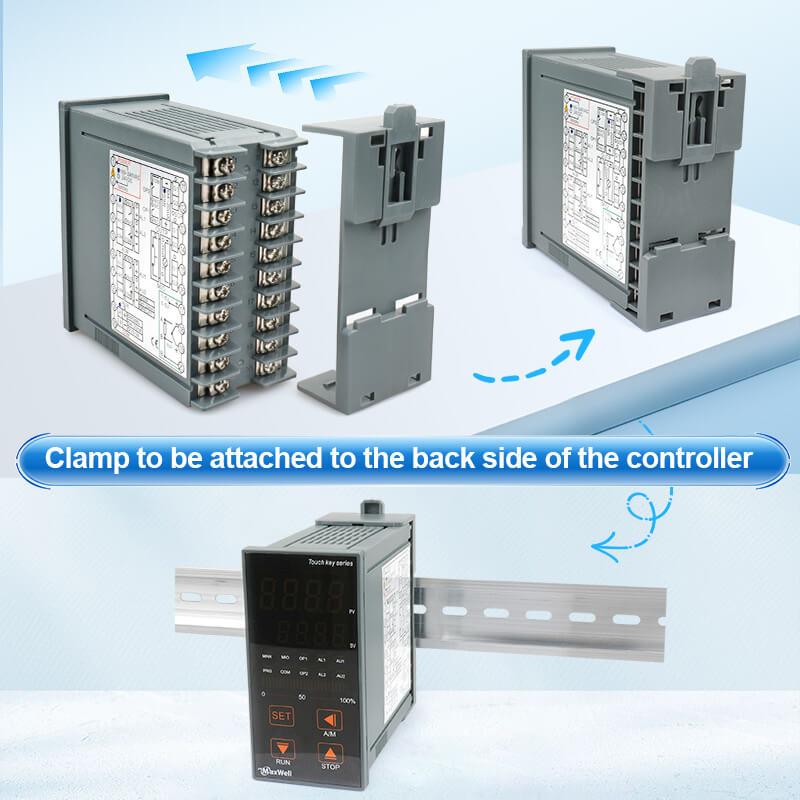

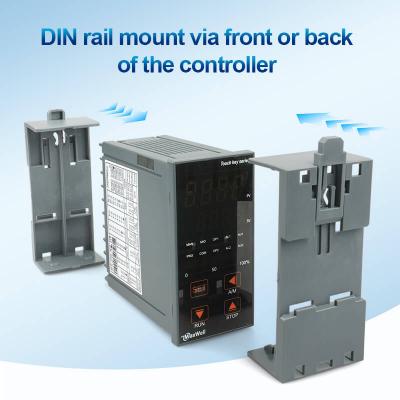

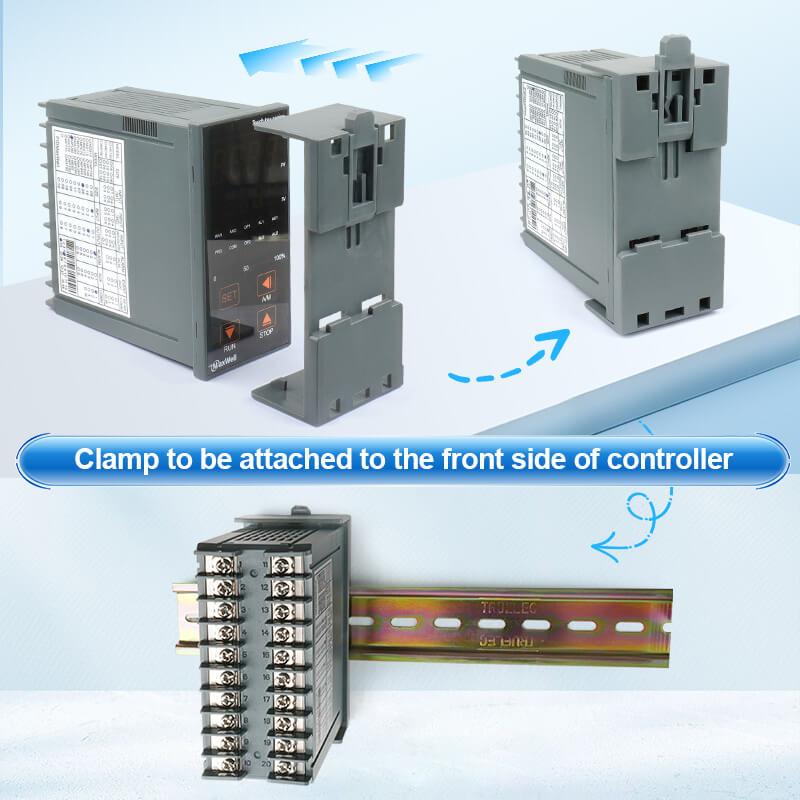

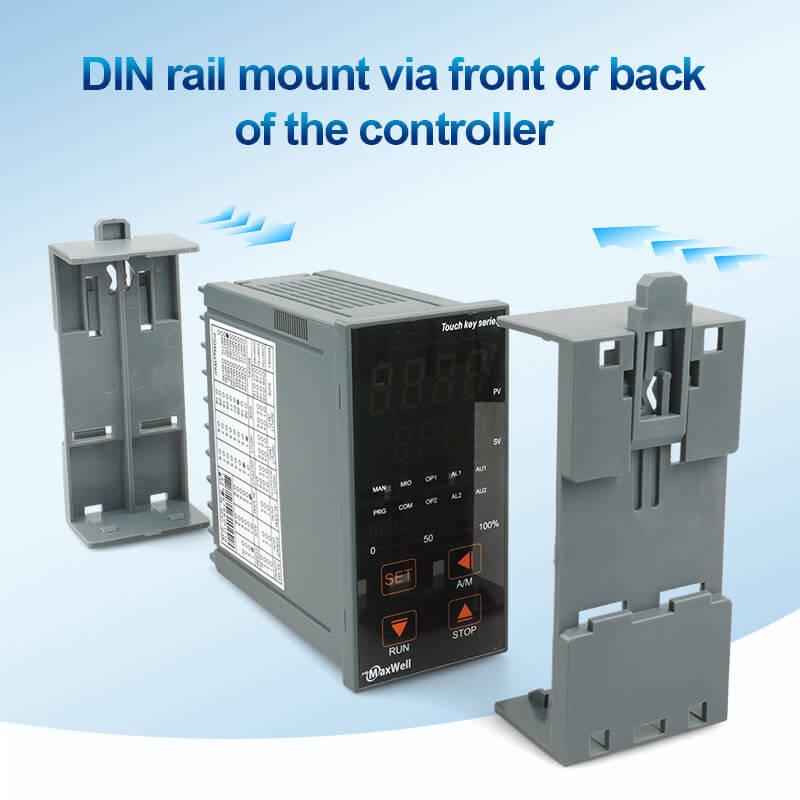

монтаж на DIN-рейку	Зажимы для монтажа на DIN-рейку 48 мм * 96 мм позволяют перевести контроллер с панельного монтажа на монтаж на DIN-рейку.
БЕГ/ОСТАНОВКА	Контроллер запуска/остановки с панели

5. Документы и загрузки

[PDF] Каталог и руководство пользователя MAU90
[PDF] Карта регистров MAU90 Modbus RS-485

6. Аналогичный контроллер в варианте для установки на DIN-рейку можно найти по ссылке: Контроллер для монтажа на DIN-рейку

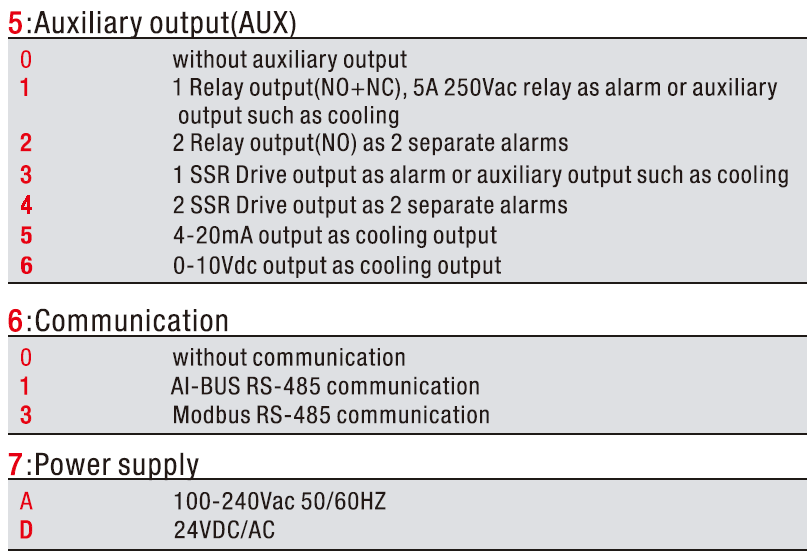

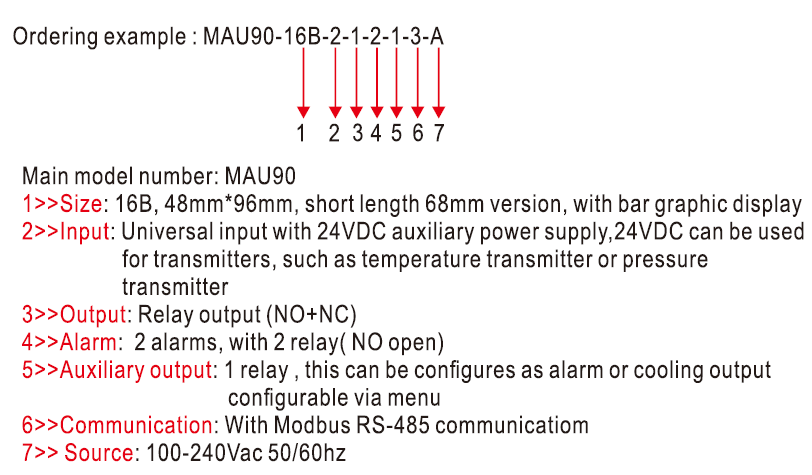

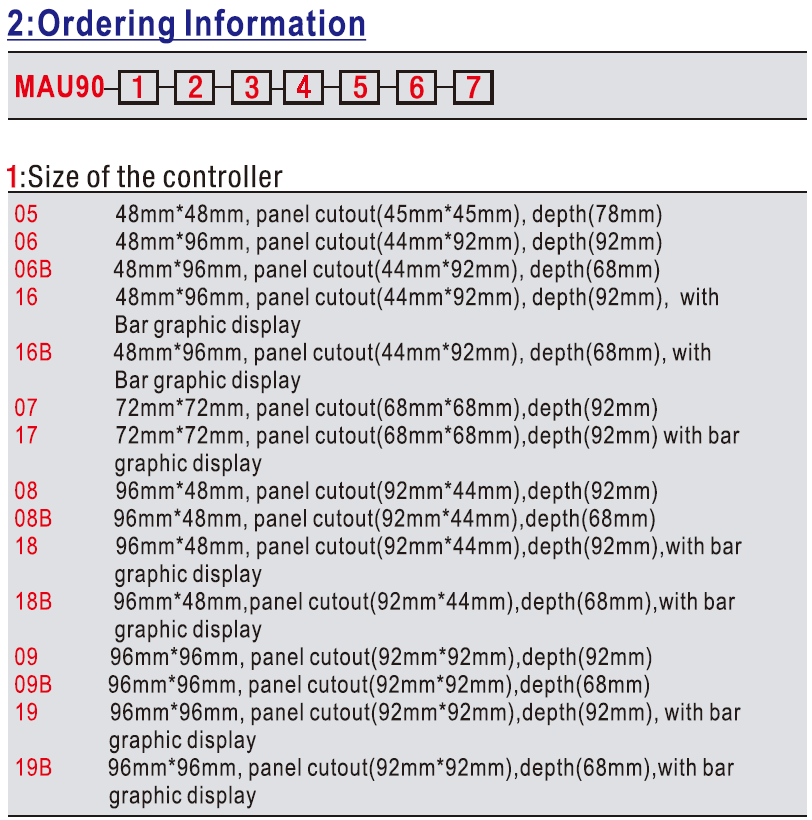

Пример заказа: MAU90-16B-2-1-2-1-3-A
серия MAU90
16B: размер 48 мм * 96 мм, укороченный корпус, с графическим дисплеем в виде полосы.
2: аналоговый модульный вход с дополнительным источником питания 24 В постоянного тока.
1: Релейный выход
2: 2 сигнализации с 2 реле (нет)
Реле 1:1 в качестве вспомогательного выхода; этот выход может быть сконфигурирован как выход сигнализации или выход охлаждения.
3: Связь Modbus RS-485 RTU
A: Источник питания 100–240 В переменного тока

Документы и загрузки

[PDF] Каталог и руководство пользователя MAU90
[PDF] Карта регистров MAU90 Modbus RS-485

1) Обзор контроллера серии MAU90: полностью герметичный корпус, сенсорные кнопки и энергоэффективный ПИД-регулятор температуры.

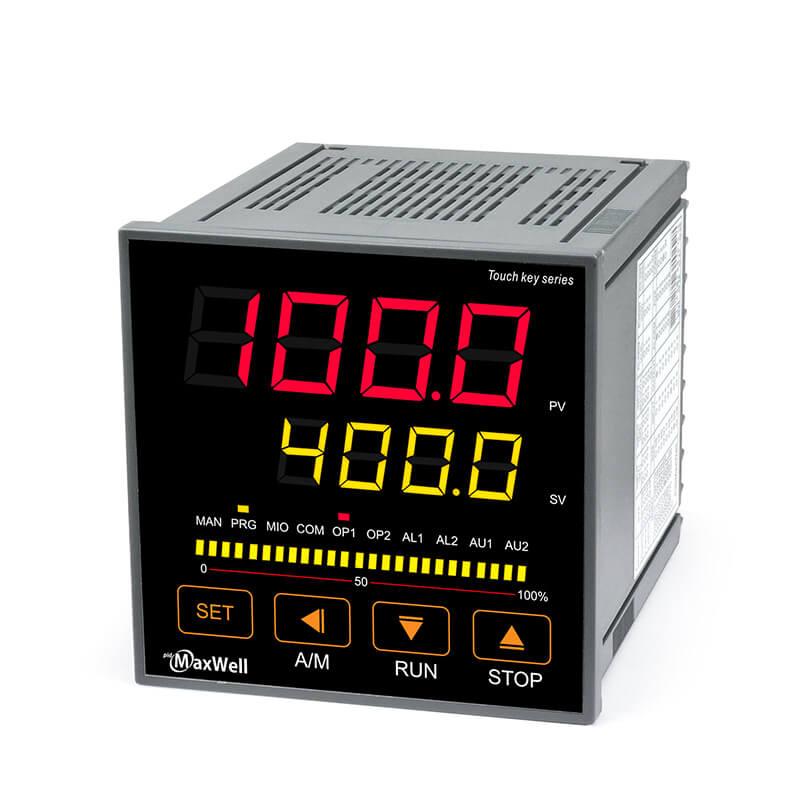

2) Светодиодный дисплей ПИД-регулятора MAU90

Какие типы входных сигналов совместимы с этим контроллером?
Этот контроллер работает с входами TC/RTD/Analong, а также с входами термопар, включая K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26.
Входы для терморезисторов, включая PT100 и Cu50, а также другие специальные входы, такие как PT1000, Ni120 и т. д., могут быть изготовлены на заказ.
Входное напряжение, включая диапазоны 0~5 В, 1~5 В, 0~1 В, 0~100 мВ, 0~60 мВ, 0~20 мВ, 0~10 В.
Ток: 0–20 мА, 4–20 мА и т.д.
Сопротивление: 0~80 Ом, 0~400 Ом
Другие параметры могут быть заданы индивидуально, пожалуйста, свяжитесь с нашим отделом продаж для получения дополнительной информации.
Какие есть варианты вывода?
Эти контроллеры имеют различные варианты вывода сигнала.
Релейный выход, выход управления твердотельным реле, выход 4-20 мА
Однофазный тиристорный триггерный выход с переходом через ноль
Однофазный тиристорный фазово-угловой триггерный выход
Трехфазный тиристорный триггерный выход с переходом через ноль
Сколько сигналов тревоги имеет этот контроллер?
Максимум 4 доступных сигнала тревоги.
Какой гарантийный срок у этого контроллера?
Гарантия 3 года на производственные дефекты.

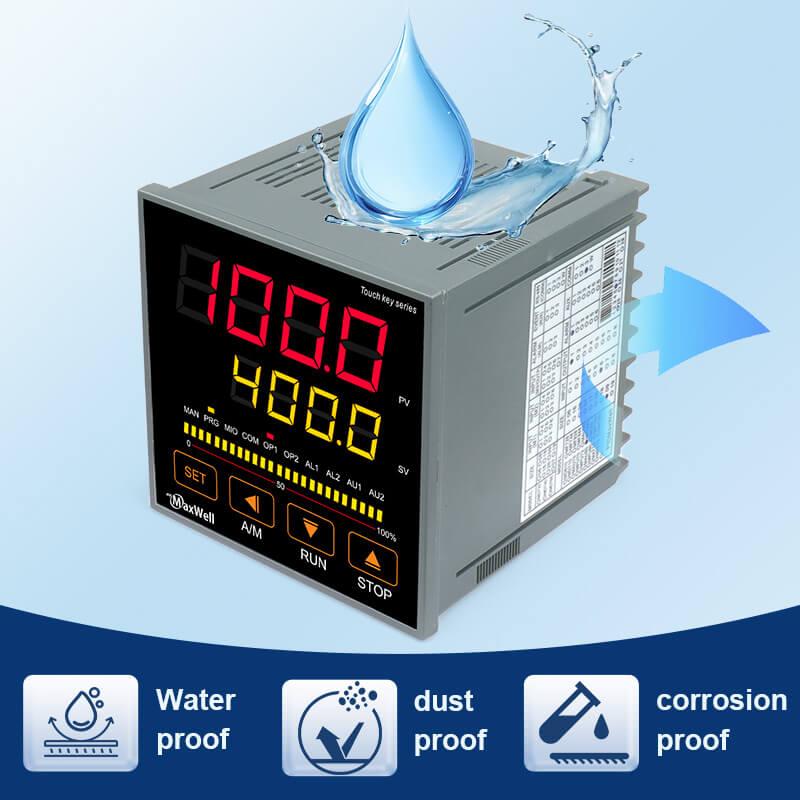

Какова степень защиты этого контроллера?
Данный контроллер по умолчанию имеет степень защиты IP54, устойчив к коррозии, пыли и брызгам воды. Водонепроницаемая прокладка доступна для размеров 48 мм*96 мм, 96 мм*48 мм, 96 мм*96 мм; с установленной водонепроницаемой прокладкой контроллер будет иметь степень защиты IP68.
Есть ли у этого контроллера какие-либо сертификаты?
Данный контроллер соответствует стандартам CE и RoHS.
Какова точность этого контроллера?
0,25% от полной шкалы ± 0,1 ℃
Каково разрешение экрана этого контроллера?
Разрешение 0,1 для входа TC/RTD, разрешение 0,001 для аналогового входа (настраиваемое).
Какова частота дискретизации?
Частота дискретизации 250 мс
Каково значение температурного дрейфа?
≤0,03%FS/℃
Какие режимы управления доступны для этого контроллера?
NPID, APID, ВКЛ/ВЫКЛ
Электромагнитная совместимость: IEC61000-4-4, ±4 кВ/5 кГц; IEC61000-4-5, 4 кВ
Выдерживаемое напряжение изоляции: ≥2300 В постоянного тока между клеммой питания, контактом реле и сигнальной клеммой; ≥600 В постоянного тока между взаимно изолированными сигнальными клеммами слаботочных устройств.
Каковы условия рабочей среды?
Работает в широком диапазоне температур окружающей среды: от -30 до 75 градусов Цельсия.
Какова правильная процедура проведения автотюнинга?
Автоматическую настройку следует выполнять только после установки контроллера в реальных условиях эксплуатации. Многие клиенты выполняют автоматическую настройку, размещая контроллер в офисе на рабочем столе, что не имеет смысла. Автоматическую настройку следует проводить только в полевых условиях, в реальных условиях эксплуатации.
